4.3 Inbetriebnahme mit Schnittstelle RS485

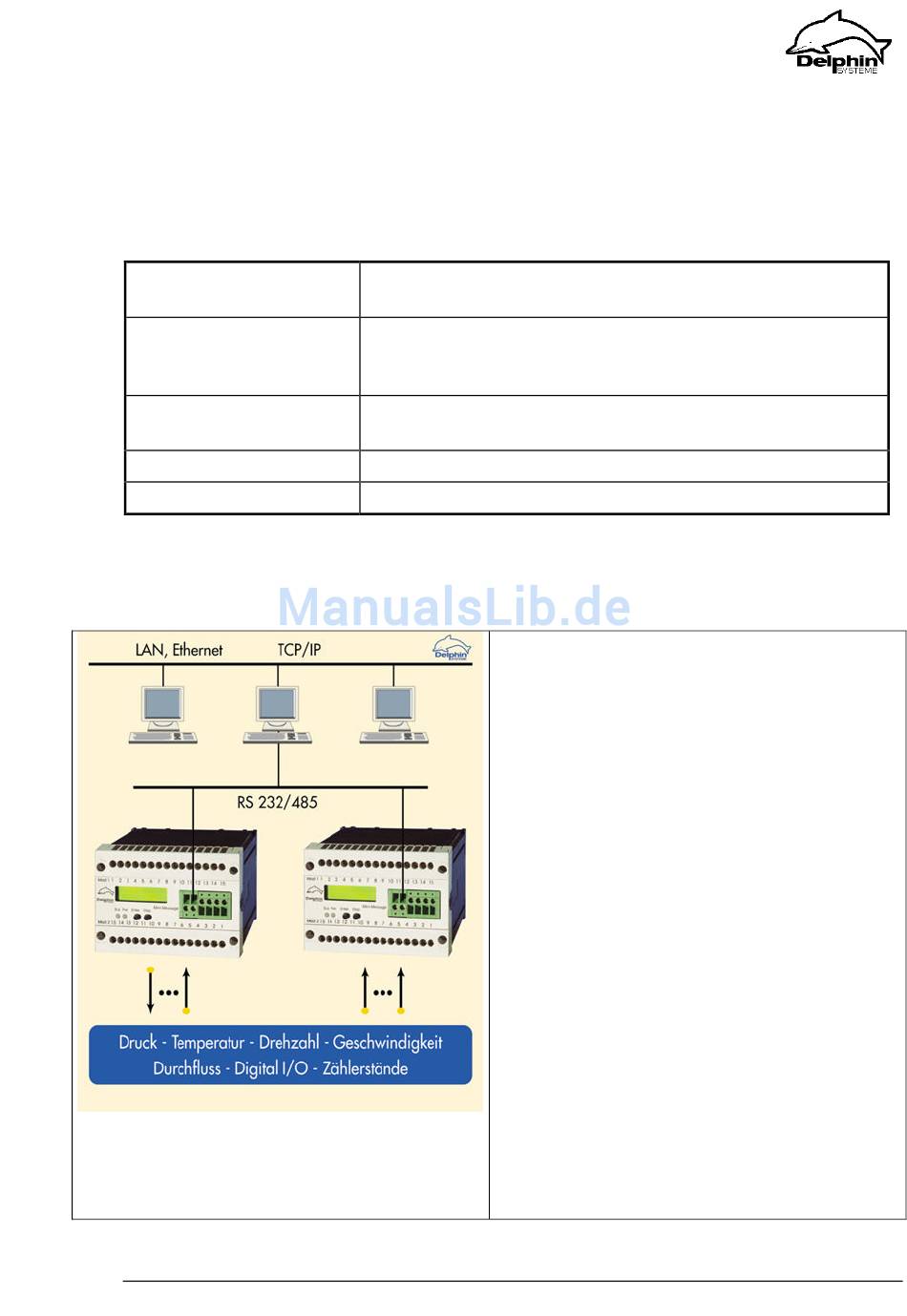

Mehrere MinMessage-Geräte, RS 485 Schnittstelle
Stückliste für die Inbetriebnahme:
PC
Schnittstelle RS485
Kabel zwischen den
MinMessage-Geräten
Falls 230 VAC
Software
Schritte zur Inbetriebnahme
Schritt 1:
Pegelkonverter GR3 an PC (COM x)
anschließen oder Schnittstellenkarte PC1 in
PC einbauen.
A-MinMsge-Hardware-D-05-1.doc
Pentium ab 266 Mhz 64 MB, (empfohlen 128 MB) RAM-
Speicher. Betriebsysteme Windows ab 98 oder NT..
Pegelkonverter GR3 oder PC1 erforderlich.
Kabel MSKx, vom Pegelkonverter zum MinMessage.
Busabschluss – MBT (120 Ohm Widerstand)
MDKx
Verbindung der Message-Geräte (GBDM)untereinander
Netzteil NT2 oder NT3
Busmanager
Schritt 2:
Verbinden des PC (Pegelkonverter) mit dem
ersten Message-Gerät,
mit Schnittstellenkabel MSKx
Schritt 3:
Verbinden der Message-Geräte
untereinander mit Datenkabel MDKx
Schritt 4
Der Abschluss-Widerstand (MBT) wird
zwischen den beiden Anschluss-Klemmen
der Schnittstelle des letzten Message-
Gerätes des Busses eingefügt.
Schritt 5:
24-Volt-Versorgungsspannung anlegen
Schritt 6:
Hauptparameter am Message-Gerät
überprüfen oder eingeben.
(siehe dort).
Schritt 7:
Konfigurieren der Message-
Geräte mit dem Busmanager.
gültig ab : 04.12.00
Seite - 10/42
