model OS1.0

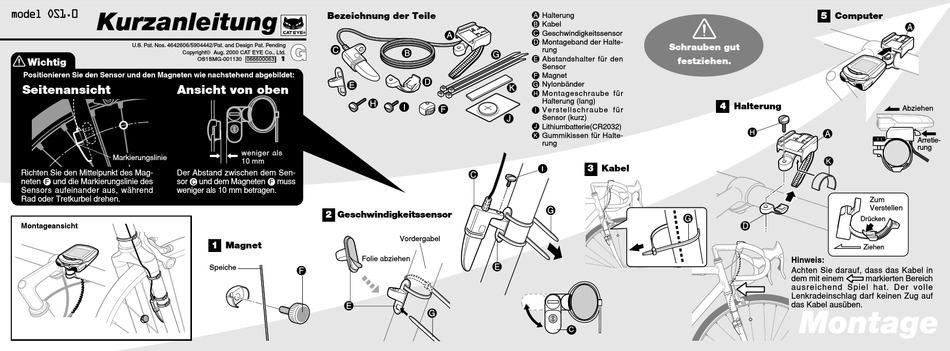

Kurzanleitung
U.S. Pat. Nos. 4642606/5904442/Pat. and Design Pat. Pending
Copyright© Aug. 2000 CAT EYE Co., Ltd.
Wichtig
Positionieren Sie den Sensor und den Magneten wie nachstehend abgebildet:
Seitenansicht
Ansicht von oben
Markierungslinie
Richten Sie den Mittelpunkt des Mag-
Der Abstand zwischen dem Sen-
neten
und die Markierungslinie des
sor
Sensors aufeinander aus, während
weniger als 10 mm betragen.
Rad oder Tretkurbel drehen.
Montageansicht
Bezeichnung der Teile
®
G
1
OS1SMG-001130 066600063
weniger als
10 mm
und dem Magneten
muss
2
Geschwindigkeitssensor
1
Magnet
Folie abziehen
Speiche
Halterung
Kabel
Geschwindigkeitssensor
Montageband der Halte-
rung
Abstandshalter für den
Sensor
Magnet
Nylonbänder
Montageschraube für
Halterung (lang)
Verstellschraube für
Sensor (kurz)
Lithiumbatterie(CR2032)
Gummikissen für Halte-
rung
Vordergabel
C
Schrauben gut
festziehen.
4
Halterung
3
Kabel
5
Computer
Abziehen
Arretie-
rung
Zum
Verstellen
Drücken
Ziehen
Hinweis:
Achten Sie darauf, dass das Kabel in
dem mit einem
markierten Bereich
ausreichend Spiel hat. Der volle
Lenkradeinschlag darf keinen Zug auf
das Kabel ausüben.
Montage
