SL SCHEITHOLZVERGASER-KESSEL
Installations-, Bedienungs- und Wartungsanleitung
Für die folgenden Erläuterungen sind die Darstellungen hinzuzuziehen.
1 2 3 4
17
l
0
Wärmedämmung

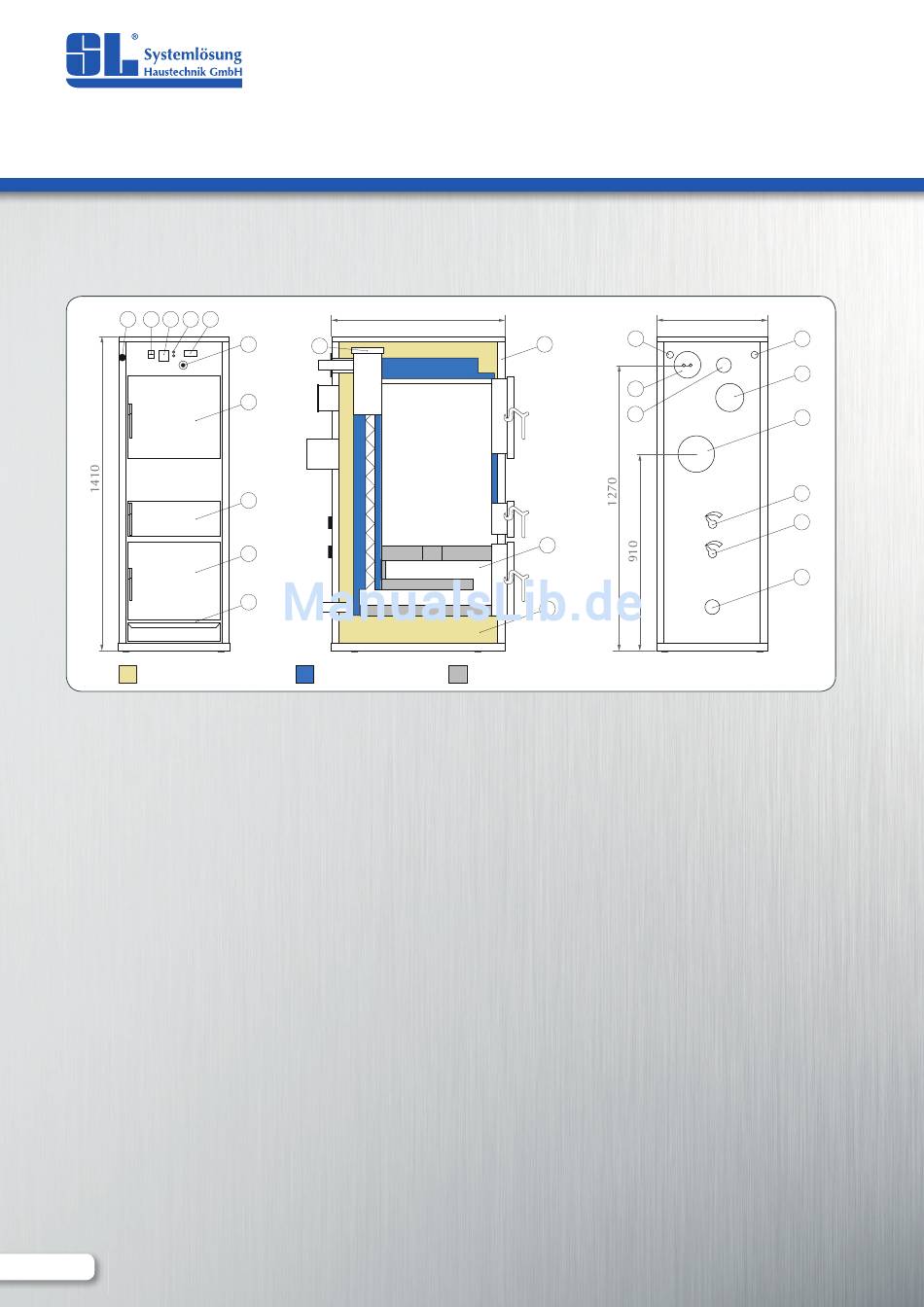

Abbildung 2: Front-, Seiten- und Rückansicht des SL Vergaserkessels
1 Netzschalter
2 Kesselsteuerung
3 Kontrollleuchten
4 Kesselthermometer
5 Fülltür
6 Anheiztür
7 Reinigungstür
8 Kesselverkleidung
Die Vorderseite des Kessels enthält im wesentlichen folgende Elemente. Im oberen Bereich befi ndet sich das elektri-
sche Bedienfeld mit der Kesselsteuerung, 2 Bereitschaftsanzeigen für Lüfter und Umwälzpumpe, der Netzschalter und
die Kesseltemperaturanzeige.
Unter dem Bedienfeld befi ndet sich die Fülltür über die der Kessel mit gespaltenen Holzscheiten mit maximal 50 cm
Länge befüllt wird. Die mittlere der 3 Türen ist die Anheiztür. Hier wird der Brennstoff, bei eingeschaltetem Haupt-
schalter (Gebläse läuft an) mittels Feuerzeug und Anzündhilfe, angezündet. Die untere Tür ist die Reinigungstür. Diese
Tür dient der Entnahme der Asche und der Reinigung der Brennkammer. Die Brennkammer sollte (bei täglichem
Betrieb) ca. 1x pro Woche gereinigt und die Asche entnommen werden. Der Kessel ist so konstruiert, dass die Türen
sowohl links als auch rechts angeschlagen sein können. Über den links über der Tür angebrachten Hebel wird eine
Mechanik zur abgasseitigen Reinigung des Wärmeübertragers betätigt.
Vorne, zwischen dem Boden und der Reinigungstür befi ndet sich die Ansaugöffnung für die Verbrennungszuluft.
Diese Öffnung darf nicht verstellt oder verschlossen sein. Die Rückseite des Kessels (rechte Darstellung) enthält die
für die Installation erforderlichen Anschlüsse. Darüber hinaus sind hier auch das Abgasgebläse sowie die Klappe zur
manuellen Einstellung der Zuluft (Primärluft/Sekundärluft) angebracht.
Seite 10
856
23
10
5
6
7
9
Wasserführung
9 Aussaugöffnung für die
Verbrennungszuluft
10 Revisionstür
11 Schamottebrennkammer
12 Wärmedämmung
13 Sicherheitswärmetauscher (SWT)
14 Vorlauf (1" Innengewinde)
15 Abgasgebläse
22
8
13
14
11
12
Schamottebrennkammer
16 Rauchrohranschluss Ø 160 mm
17 Wärmetauscherreinigung
18 Stellklappe Primärluft
19 Stellklappe Sekundärluft
20 Rücklauf (1" Innengewinde)
21 1/2" Muffe f. ext. °C-Messung
22 1/2" Muffe f. therm. ALS
23 Drehzahlsteller Lüfter
562 (612 SL25V)
21
15
16
18
19
20
