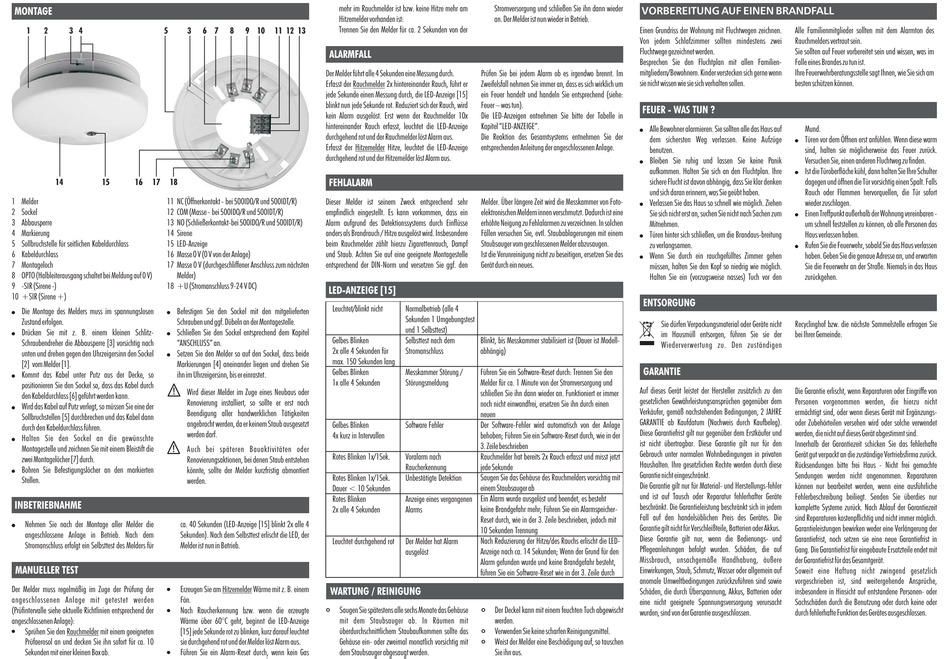

indexa 500IDT Bedienungs- Und Montageanleitung Seite 2
MONTAGE
1
2
3 4
5
3
14
15
16
17
18
1 Melder
11 NC (Öffnerkontakt - bei 500IDO/R und 500IDT/R)
2 Sockel
12 COM (Masse - bei 500IDO/R und 500IDT/R)
3
Abbausperre
13 NO (Schließerkontakt-bei 500IDO/R und 500IDT/R)
4 Markierung
14
Sirene
5 Sollbruchstelle für seitlichen Kabeldurchlass
15
LED-Anzeige
6
Kabeldurchlass
16 Masse 0 V (0 V von der Anlage)
7 Montageloch
17 Masse 0 V (durchgeschliffener Anschluss zum nächsten
8 OPTO
(Halbleiterausgang schaltet bei Meldung auf 0 V)
Melder)
9 -SIR (Sirene -)
18 +U (Stromanschluss 9-24 V DC)
10 +SIR (Sirene +)
!
!
Die Montage des Melders muss im spannungslosen
Befestigen Sie den Sockel mit den mitgelieferten
Zustand erfolgen.
Schrauben und ggf. Dübeln an der Montagestelle.
!
!
Drücken Sie mit z. B. einem kleinen Schlitz-
Schließen Sie den Sockel entsprechend dem Kapitel
Schraubendreher die Abbausperre [3] vorsichtig nach
"ANSCHLUSS" an.
!
unten und drehen gegen den Uhrzeigersinn den Sockel
Setzen Sie den Melder so auf den Sockel, dass beide
[2] vom Melder [1].
Markierungen [4] aneinander liegen und drehen Sie
!
Kommt das Kabel unter Putz aus der Decke, so
ihn im Uhrzeigersinn, bis er einrastet.
positionieren Sie den Sockel so, dass das Kabel durch
Wird dieser Melder im Zuge eines Neubaus oder
den Kabeldurchlass [6] geführt werden kann.
Renovierung installiert, so sollte er erst nach
!
Wird das Kabel auf Putz verlegt, so müssen Sie eine der
Beendigung aller handwerklichen Tätigkeiten
Sollbruchstellen [5] durchbrechen und das Kabel dann
angebracht werden, da er keinem Staub ausgesetzt
durch
den Kabeldurchlass
führen.
werden darf.
!
Halten Sie den Sockel an die gewünschte
Montagestelle und zeichnen Sie mit einem Bleistift die
Auch bei späteren Bauaktivitäten oder
zwei Montagelöcher [7] durch.
Renovierungsaktionen, bei denen Staub entstehen
!
Bohren Sie Befestigungslöcher an den markierten
könnte, sollte der Melder kurzfristig abmontiert
Stellen.
werden.
INBETRIEBNAHME
!
Nehmen Sie nach der Montage aller Melder die
ca. 40 Sekunden (LED-Anzeige [15] blinkt 2x alle 4
angeschlossene Anlage in Betrieb. Nach dem
Sekunden). Nach dem Selbsttest erlischt die LED, der
Stromanschluss erfolgt ein Selbsttest des Melders für
Melder ist nun in Betrieb.
MANUELLER TEST
!
Der Melder muss regelmäßig im Zuge der Prüfung der
Erzeugen Sie am
angeschlossenen Anlage mit getestet werden
Fön.
!
(Prüfintervalle siehe aktuelle Richtlinien entsprechend der
Nach Raucherkennung bzw. wenn die erzeugte
angeschlossenen Anlage):
Wärme über 60°C geht, beginnt die LED-Anzeige
!
Sprühen Sie den
Rauchmelder
mit einem geeigneten
[15] jede Sekunde rot zu blinken, kurz darauf leuchtet
Prüfaerosol an und decken Sie ihn sofort für ca. 10
sie durchgehend rot und der Melder löst Alarm aus.
!
Sekunden mit einer kleinen Box ab.
Führen Sie ein Alarm-Reset durch, wenn kein Gas
mehr im Rauchmelder ist bzw. keine Hitze mehr am
Hitzemelder vorhanden ist:
Trennen Sie den Melder für ca. 2 Sekunden von der
6 7
8
9 10
11 12 13
ALARMFALL
Der Melder führt alle 4 Sekunden eine Messung durch.
Erfasst der
Rauchmelder
jede Sekunde einen Messung durch,
blinkt nun jede Sekunde rot
kein Alarm ausgelöst. Erst wenn der Rauchmelder 10x
hintereinander Rauch erfasst, l
durchgehend rot und der Rauchmelder löst Alarm aus.
Erfasst der
Hitzemelder
durchgehend rot und der Hitzemelder löst Alarm aus.
FEHLALARM
Dieser Melder ist seinem Zweck entsprechend sehr
empfindlich eingestellt. Es kann vorkommen, dass ein
Alarm aufgrund des Detektionssystems durch Einflüsse
anders als Brandrauch / Hitze ausgelöst wird. Insbesondere
beim Rauchmelder zählt hierzu Zigarettenrauch, Dampf
und Staub. Achten Sie auf eine geeignete Montagestelle
entsprechend der DIN-Norm und versetzen Sie ggf. den
LED-ANZEIGE [15]
Leuchtet/blinkt nicht
Gelbes Blinken
2x alle 4 Sekunden für
max. 150 Sekunden lang
Gelbes Blinken
1x alle 4 Sekunden
Gelbes Blinken
4x kurz in Intervallen
Rotes Blinken 1x/1Sek.
Rotes Blinken 1x/1Sek.
Dauer < 10 Sekunden
Rotes Blinken
2x alle 4 Sekunden
Leuchtet durchgehend rot
Hitzemelder
Wärme mit z. B. einem
WARTUNG / REINIGUNG
#
Saugen Sie spätestens alle sechs Monate das Gehäuse
mit dem Staubsauger ab. In Räumen mit
überdurchschnittlichem Staubaufkommen sollte das
Gehäuse ein- oder zweimal monatlich vorsichtig mit
dem Staubsauger abgesaugt werden.
Stromversorgung und schließen Sie ihn dann wieder
an. Der Melder ist nun wieder in Betrieb.
Prüfen Sie bei jedem Alarm ob es irgendwo brennt. Im
2x hintereinander Rauch, führt er
Zweifelsfall nehmen Sie immer an, dass es sich wirklich um
die LED-Anzeige [15]
ein Feuer handelt und handeln Sie entsprechend (siehe:
. Reduziert sich der Rauch, wird
Feuer – was tun).
Die LED-Anzeigen entnehmen Sie bitte der Tabelle in
euchtet die LED-Anzeige
Kapitel "LED-ANZEIGE".
Die Reaktion des Gesamtsystems entnehmen Sie der
Hitze,
leuchtet die LED-Anzeige
entsprechenden Anleitung der angeschlossenen Anlage.
Melder. Über längere Zeit wird die Messkammer von Foto-
elektronischen Meldern innen verschmutzt. Dadurch ist eine
erhöhte Neigung zu Fehlalarmen zu verzeichnen. In solchen
Fällen versuchen Sie, evtl. Staubablagerungen mit einem
Staubsauger vom geschlossenen Melder abzusaugen.
Ist die Verunreinigung nicht zu beseitigen, ersetzen Sie das
Gerät durch ein neues.
Normalbetrieb (alle 4
Sekunden 1 Umgebungstest
und 1 Selbsttest)
Blinkt, bis Messkammer stabilisiert ist (Dauer ist Modell-
Selbsttest nach dem
Stromanschluss
abhängig)
Messkammer Störung /
Führen Sie ein Software-Reset durch: Trennen Sie den
Störungsmeldung
Melder für ca. 1 Minute von der Stromversorgung und
schließen Sie ihn dann wieder an. Funktioniert er immer
noch nicht einwandfrei, ersetzen Sie ihn durch einen
neuen
Software Fehler
Der Software-Fehler wird automatisch von der Anlage
behoben; Führen Sie ein Software-Reset durch, wie in der
3. Zeile beschrieben
Voralarm nach
Rauchmelder hat bereits 2x Rauch erfasst und misst jetzt
Raucherkennung
jede Sekunde
Unbestätigte Detektion
Saugen Sie das Gehäuse des Rauchmelders vorsichtig mit
einem Staubsauger ab
Anzeige eines vergangenen
Ein Alarm wurde ausgelöst und beendet, es besteht
keine Brandgefahr mehr;
Führen Sie ein Alarmspeicher-
Alarms
Reset durch, wie in der 3. Zeile beschrieben, jedoch mit
10 Sekunden Trennung
Der Melder hat Alarm
Nach Reduzierung der Hitze/des Rauchs erlischt die LED-
ausgelöst
Anzeige nach ca. 14 Sekunden; Wenn der Grund für den
Alarm gefunden wurde und keine Brandgefahr besteht,
führen Sie ein Software-Reset wie in der 3. Zeile durch
#
Der Deckel kann mit einem feuchten Tuch abgewischt
werden.
#
Verwenden Sie keine scharfen Reinigungsmittel.
#
Weist der Melder eine Beschädigung auf, so tauschen
Sie ihn aus.
VORBEREITUNG AUF EINEN BRANDFALL
Einen Grundriss der Wohnung mit Fluchtwegen zeichnen.
Alle Familienmitglieder sollten mit dem Alarmton des
Von jedem Schlafzimmer sollten mindestens zwei
Rauchmelders vertraut sein.
Fluchtwege gezeichnet werden.
Sie sollten auf Feuer vorbereitet sein und wissen, was im
Besprechen Sie den Fluchtplan mit allen Familien-
Falle eines Brandes zu tun ist.
mitgliedern/Bewohnern. Kinder verstecken sich gerne wenn
Ihre Feuerwehrberatungsstelle sagt Ihnen, wie Sie sich am
sie nicht wissen wie sie sich verhalten sollen.
besten schützen können.
FEUER - WAS TUN ?
!
Alle Bewohner alarmieren. Sie sollten alle das Haus auf
Mund.
!
dem sichersten Weg verlassen. Keine Aufzüge
Türen vor dem Öffnen erst anfühlen. Wenn diese warm
benutzen.
sind, halten sie möglicherweise das Feuer zurück.
!
Bleiben Sie ruhig und lassen Sie keine Panik
Versuchen Sie, einen anderen Fluchtweg zu finden.
!
aufkommen. Halten Sie sich an den Fluchtplan. Ihre
Ist die Türoberfläche kühl, dann halten Sie Ihre Schulter
sichere Flucht ist davon abhängig, dass Sie klar denken
dagegen und öffnen die Tür vorsichtig einen Spalt. Falls
und sich daran erinnern, was Sie geübt haben.
Rauch oder Flammen hervorquellen, die Tür sofort
!
Verlassen Sie das Haus so schnell wie möglich. Ziehen
wieder zuschlagen.
!
Sie sich nicht erst an, suchen Sie nicht nach Sachen zum
Einen Treffpunkt außerhalb der Wohnung vereinbaren -
Mitnehmen.
um schnell feststellen zu können, ob alle Personen das
!
Türen hinter sich schließen, um die Brandaus-breitung
Haus verlassen haben.
!
zu verlangsamen.
Rufen Sie die Feuerwehr, sobald Sie das Haus verlassen
!
Wenn Sie durch ein rauchgefülltes Zimmer gehen
haben. Geben Sie die genaue Adresse an, und erwarten
müssen, halten Sie den Kopf so niedrig wie möglich.
Sie die Feuerwehr an der Straße. Niemals in das Haus
Halten Sie ein (vorzugsweise nasses) Tuch vor den
zurückgehen.
ENTSORGUNG
Sie dürfen Verpackungsmaterial oder Geräte nicht
Recyclinghof bzw. die nächste Sammelstelle erfragen Sie
im Hausmüll entsorgen, führen Sie sie der
bei Ihrer Gemeinde.
Wiederverwertung zu. Den zuständigen
GARANTIE
Auf dieses Gerät leistet der Hersteller zusätzlich zu den
Die Garantie erlischt, wenn Reparaturen oder Eingriffe von
gesetzlichen Gewährleistungsansprüchen gegenüber dem
Personen vorgenommen werden, die hierzu nicht
Verkäufer, gemäß nachstehenden Bedingungen, 2 JAHRE
ermächtigt sind, oder wenn dieses Gerät mit Ergänzungs-
GARANTIE ab Kaufdatum (Nachweis durch Kaufbeleg).
oder Zubehörteilen versehen wird oder solche verwendet
Diese Garantiefrist gilt nur gegenüber dem Erstkäufer und
werden, die nicht auf dieses Gerät abgestimmt sind.
ist nicht übertragbar. Diese Garantie gilt nur für den
Innerhalb der Garantiezeit schicken Sie das fehlerhafte
Gebrauch unter normalen Wohnbedingungen in privaten
Gerät gut verpackt an die zuständige Vertriebsfirma zurück.
Haushalten. Ihre gesetzlichen Rechte werden durch diese
Rücksendungen bitte frei Haus - Nicht frei gemachte
Garantie nicht eingeschränkt.
Sendungen werden nicht angenommen. Reparaturen
Die Garantie gilt nur für Material- und Herstellungs-fehler
können nur bearbeitet werden, wenn eine ausführliche
und ist auf Tausch oder Reparatur fehlerhafter Geräte
Fehlerbeschreibung beiliegt. Senden Sie überdies nur
beschränkt. Die Garantieleistung beschränkt sich in jedem
komplette Systeme zurück. Nach Ablauf der Garantiezeit
Fall auf den handelsüblichen Preis des Gerätes. Die
sind Reparaturen kostenpflichtig und nicht immer möglich.
Garantie gilt nicht für Verschleißteile, Batterien oder Akkus.
Garantieleistungen bewirken weder eine Verlängerung der
Diese Garantie gilt nur, wenn die Bedienungs- und
Garantiefrist, noch setzen sie eine neue Garantiefrist in
Pflegeanleitungen befolgt wurden. Schäden, die auf
Gang. Die Garantiefrist für eingebaute Ersatzteile endet mit
Missbrauch, unsachgemäße Handhabung, äußere
der Garantiefrist für das Gesamtgerät.
Einwirkungen, Staub, Schmutz, Wasser oder allgemein auf
Soweit eine Haftung nicht zwingend gesetzlich
anomale Umweltbedingungen zurückzuführen sind sowie
vorgeschrieben ist, sind weitergehende Ansprüche,
Schäden, die durch Überspannung, Akkus, Batterien oder
insbesondere in Hinsicht auf entstandene Personen- oder
eine nicht geeignete Spannungsversorgung verursacht
Sachschäden durch die Benutzung oder durch keine oder
wurden, sind von der Garantie ausgeschlossen.
durch fehlerhafte Funktion des Gerätes ausgeschlossen.
