Z
-B
UBEHÖR
EDIENUNGSANLEITUNG
2.4

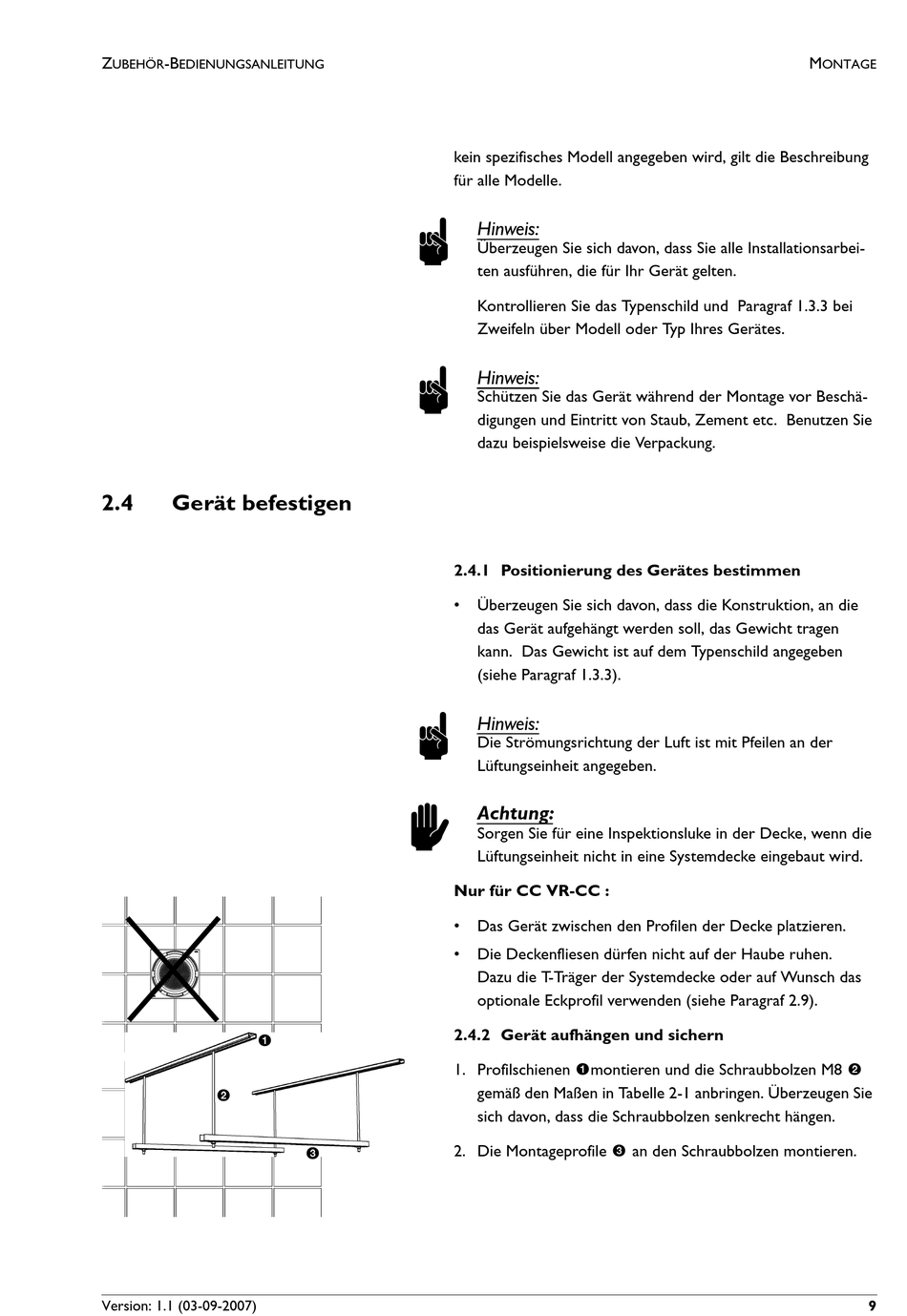

Gerät befestigen
1
2
Version: 1.1 (03-09-2007)
kein spezifisches Modell angegeben wird, gilt die Beschreibung
für alle Modelle.
n
n
2.4.1 Positionierung des Gerätes bestimmen
•
n
c
Nur für CC VR-CC :
•
•
2.4.2 Gerät aufhängen und sichern
1. Profilschienen 1montieren und die Schraubbolzen M8 2
2. Die Montageprofile 3 an den Schraubbolzen montieren.
3
Hinweis:
Überzeugen Sie sich davon, dass Sie alle Installationsarbei-
ten ausführen, die für Ihr Gerät gelten.
Kontrollieren Sie das Typenschild und Paragraf 1.3.3 bei
Zweifeln über Modell oder Typ Ihres Gerätes.
Hinweis:
Schützen Sie das Gerät während der Montage vor Beschä-
digungen und Eintritt von Staub, Zement etc. Benutzen Sie
dazu beispielsweise die Verpackung.
Überzeugen Sie sich davon, dass die Konstruktion, an die
das Gerät aufgehängt werden soll, das Gewicht tragen
kann. Das Gewicht ist auf dem Typenschild angegeben
(siehe Paragraf 1.3.3).
Hinweis:
Die Strömungsrichtung der Luft ist mit Pfeilen an der
Lüftungseinheit angegeben.
Achtung:
Sorgen Sie für eine Inspektionsluke in der Decke, wenn die
Lüftungseinheit nicht in eine Systemdecke eingebaut wird.
Das Gerät zwischen den Profilen der Decke platzieren.
Die Deckenfliesen dürfen nicht auf der Haube ruhen.
Dazu die T-Träger der Systemdecke oder auf Wunsch das
optionale Eckprofil verwenden (siehe Paragraf 2.9).
gemäß den Maßen in Tabelle 2-1 anbringen. Überzeugen Sie
sich davon, dass die Schraubbolzen senkrecht hängen.
M
ONTAGE
9
