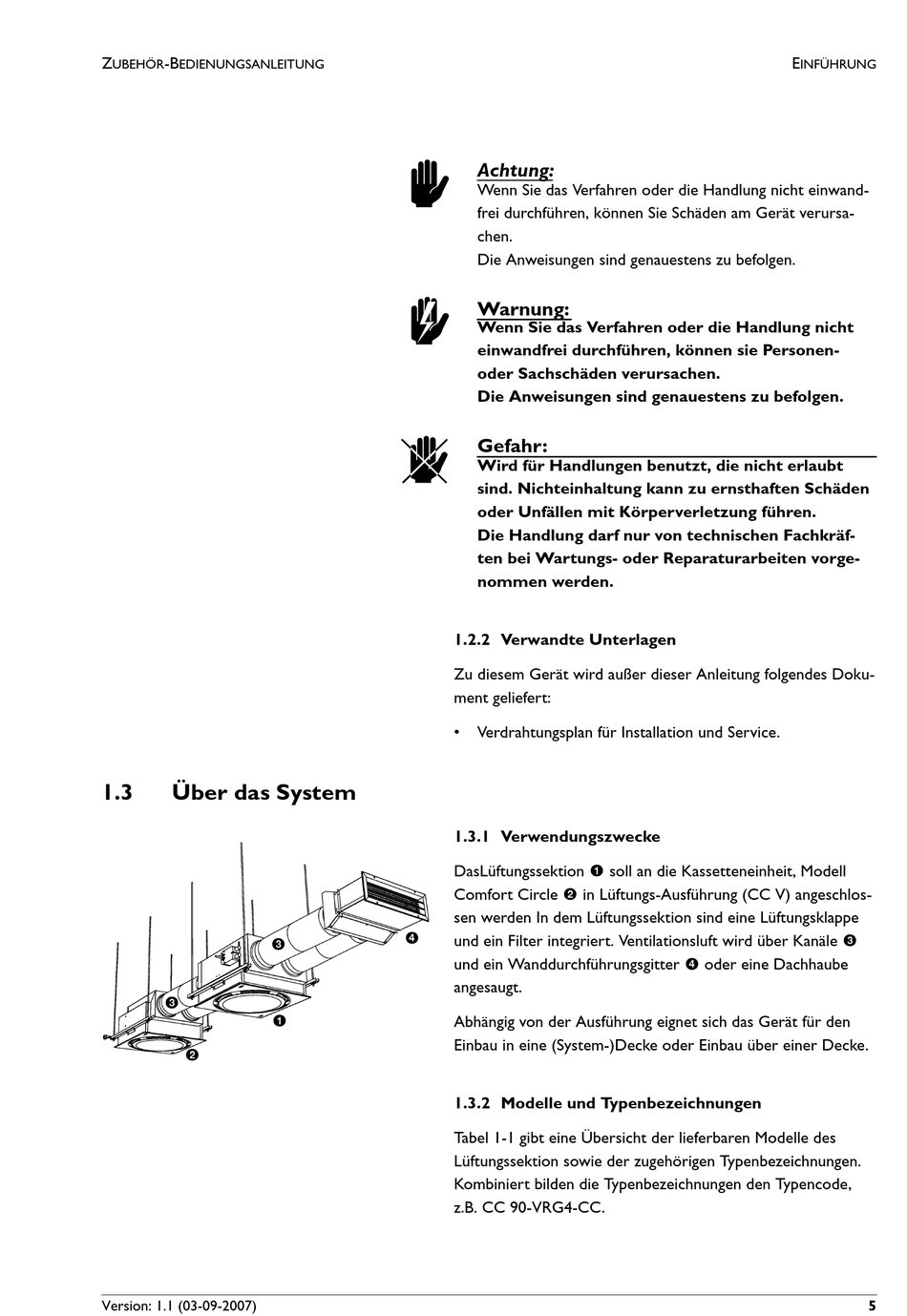

1.3
Über das System
3
3
1
2
Version: 1.1 (03-09-2007)
c
Achtung:
Wenn Sie das Verfahren oder die Handlung nicht einwand-
frei durchführen, können Sie Schäden am Gerät verursa-
chen.
Die Anweisungen sind genauestens zu befolgen.
w
Warnung:
Wenn Sie das Verfahren oder die Handlung nicht
einwandfrei durchführen, können sie Personen-
oder Sachschäden verursachen.
Die Anweisungen sind genauestens zu befolgen.
d
Gefahr:
Wird für Handlungen benutzt, die nicht erlaubt
sind. Nichteinhaltung kann zu ernsthaften Schäden
oder Unfällen mit Körperverletzung führen.
Die Handlung darf nur von technischen Fachkräf-
ten bei Wartungs- oder Reparaturarbeiten vorge-
nommen werden.

1.2.2 Verwandte Unterlagen

Zu diesem Gerät wird außer dieser Anleitung folgendes Doku-
ment geliefert:
Verdrahtungsplan für Installation und Service.
1.3.1 Verwendungszwecke
DasLüftungssektion 1 soll an die Kassetteneinheit, Modell
Comfort Circle 2 in Lüftungs-Ausführung (CC V) angeschlos-
sen werden In dem Lüftungssektion sind eine Lüftungsklappe
4
und ein Filter integriert. Ventilationsluft wird über Kanäle 3
und ein Wanddurchführungsgitter 4 oder eine Dachhaube
angesaugt.
Abhängig von der Ausführung eignet sich das Gerät für den
Einbau in eine (System-)Decke oder Einbau über einer Decke.

1.3.2 Modelle und Typenbezeichnungen

Tabel 1-1 gibt eine Übersicht der lieferbaren Modelle des
Lüftungssektion sowie der zugehörigen Typenbezeichnungen.
Kombiniert bilden die Typenbezeichnungen den Typencode,
z.B. CC 90-VRG4-CC.
