Z
-B
UBEHÖR
EDIENUNGSANLEITUNG
2
2.6
Dachdurchführung platzieren
Balken: 70x70
B
A
Version: 1.1 (03-09-2007)

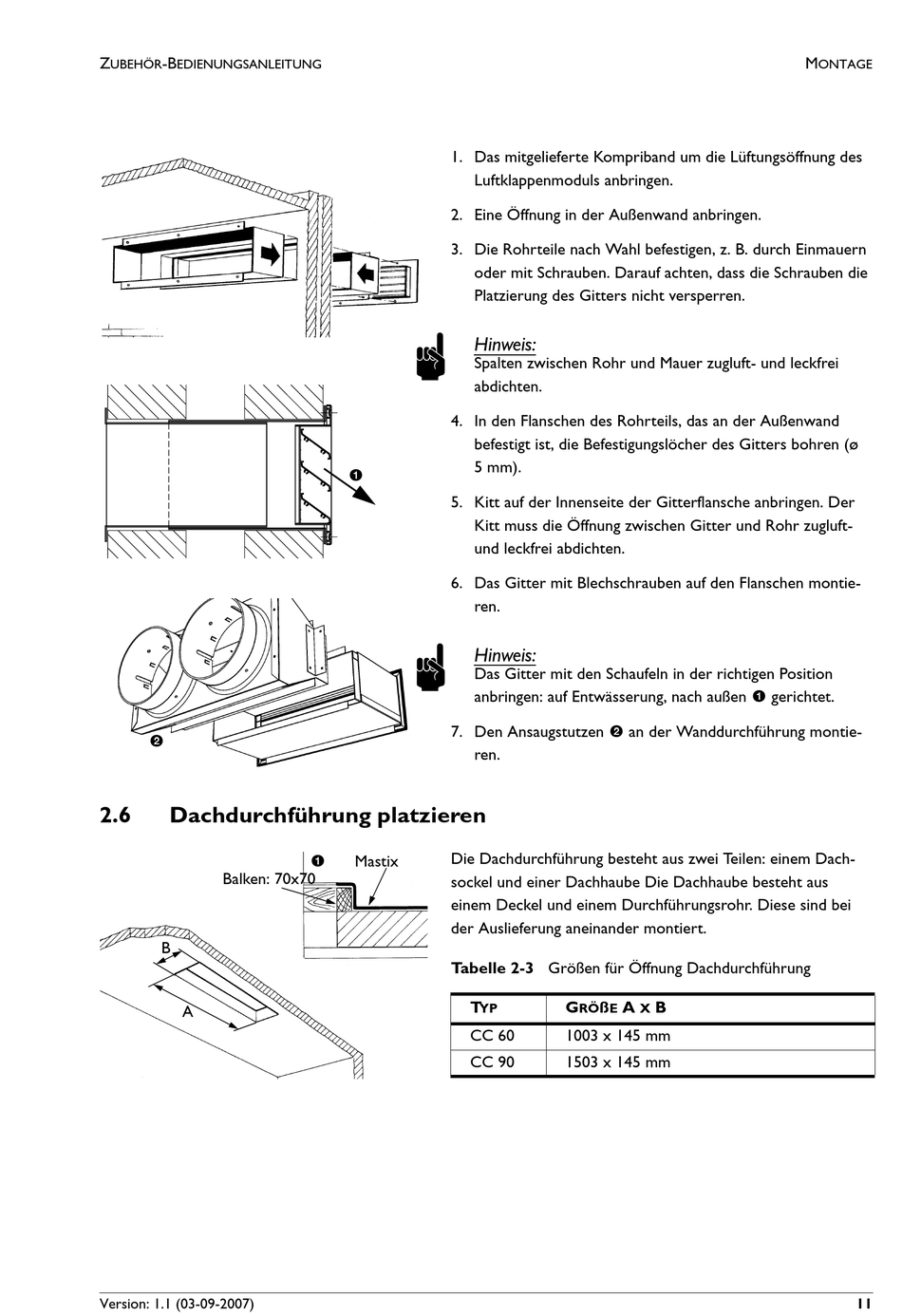

1. Das mitgelieferte Kompriband um die Lüftungsöffnung des
Luftklappenmoduls anbringen.
2. Eine Öffnung in der Außenwand anbringen.
3. Die Rohrteile nach Wahl befestigen, z. B. durch Einmauern
oder mit Schrauben. Darauf achten, dass die Schrauben die
Platzierung des Gitters nicht versperren.
n
Hinweis:
Spalten zwischen Rohr und Mauer zugluft- und leckfrei
abdichten.
4. In den Flanschen des Rohrteils, das an der Außenwand
befestigt ist, die Befestigungslöcher des Gitters bohren (ø
5 mm).
1
5. Kitt auf der Innenseite der Gitterflansche anbringen. Der
Kitt muss die Öffnung zwischen Gitter und Rohr zugluft-
und leckfrei abdichten.
6. Das Gitter mit Blechschrauben auf den Flanschen montie-
ren.
n
Hinweis:
Das Gitter mit den Schaufeln in der richtigen Position
anbringen: auf Entwässerung, nach außen 1 gerichtet.
7. Den Ansaugstutzen 2 an der Wanddurchführung montie-
ren.
Die Dachdurchführung besteht aus zwei Teilen: einem Dach-
Mastix
1
sockel und einer Dachhaube Die Dachhaube besteht aus
einem Deckel und einem Durchführungsrohr. Diese sind bei
der Auslieferung aneinander montiert.
Tabelle 2-3 Größen für Öffnung Dachdurchführung
T
YP
CC 60
CC 90
G
ß
A
B
RÖ
E
X
1003 x 145 mm
1503 x 145 mm
M
ONTAGE
11
