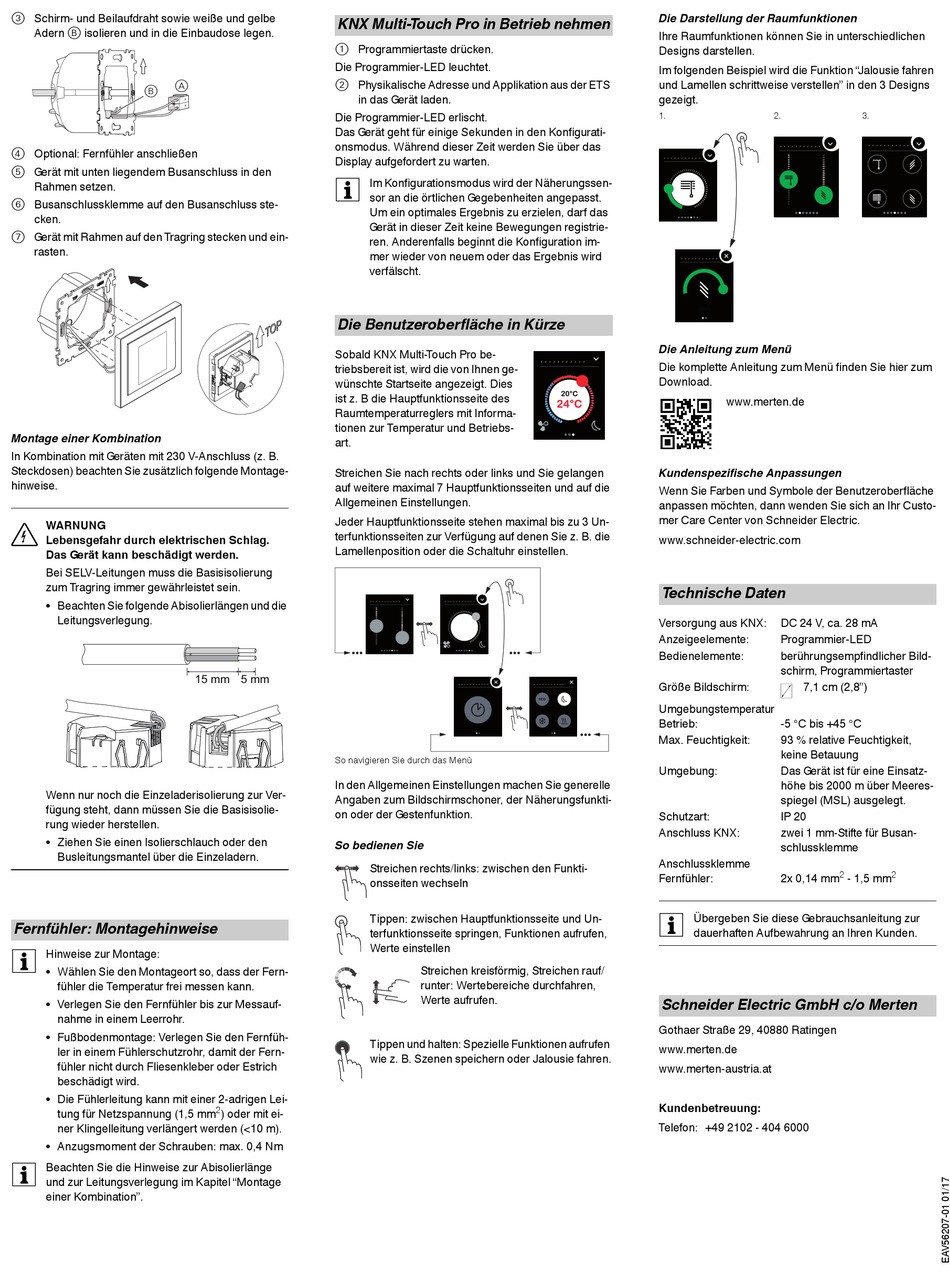

3 Schirm- und Beilaufdraht sowie weiße und gelbe
Adern B isolieren und in die Einbaudose legen.
A
B
4 Optional: Fernfühler anschließen
5 Gerät mit unten liegendem Busanschluss in den
Rahmen setzen.
6 Busanschlussklemme auf den Busanschluss ste-
cken.
7 Gerät mit Rahmen auf den Tragring stecken und ein-
rasten.
Montage einer Kombination
In Kombination mit Geräten mit 230 V-Anschluss (z. B.
Steckdosen) beachten Sie zusätzlich folgende Montage-
hinweise.
¼
WARNUNG
Lebensgefahr durch elektrischen Schlag.
Das Gerät kann beschädigt werden.
Bei SELV-Leitungen muss die Basisisolierung
zum Tragring immer gewährleistet sein.
• Beachten Sie folgende Abisolierlängen und die
Leitungsverlegung.
Wenn nur noch die Einzeladerisolierung zur Ver-
fügung steht, dann müssen Sie die Basisisolie-
rung wieder herstellen.
• Ziehen Sie einen Isolierschlauch oder den
Busleitungsmantel über die Einzeladern.
Fernfühler: Montagehinweise
Hinweise zur Montage:
|
• Wählen Sie den Montageort so, dass der Fern-
fühler die Temperatur frei messen kann.
• Verlegen Sie den Fernfühler bis zur Messauf-
nahme in einem Leerrohr.
• Fußbodenmontage: Verlegen Sie den Fernfüh-
ler in einem Fühlerschutzrohr, damit der Fern-
fühler nicht durch Fliesenkleber oder Estrich
beschädigt wird.
• Die Fühlerleitung kann mit einer 2-adrigen Lei-
tung für Netzspannung (1,5 mm
ner Klingelleitung verlängert werden (<10 m).
• Anzugsmoment der Schrauben: max. 0,4 Nm
Beachten Sie die Hinweise zur Abisolierlänge
|
und zur Leitungsverlegung im Kapitel "Montage
einer Kombination".
KNX Multi-Touch Pro in Betrieb nehmen
1 Programmiertaste drücken.
Die Programmier-LED leuchtet.
2 Physikalische Adresse und Applikation aus der ETS
in das Gerät laden.
Die Programmier-LED erlischt.
Das Gerät geht für einige Sekunden in den Konfigurati-
onsmodus. Während dieser Zeit werden Sie über das
Display aufgefordert zu warten.
Im Konfigurationsmodus wird der Näherungssen-
|
sor an die örtlichen Gegebenheiten angepasst.
Um ein optimales Ergebnis zu erzielen, darf das
Gerät in dieser Zeit keine Bewegungen registrie-
ren. Anderenfalls beginnt die Konfiguration im-
mer wieder von neuem oder das Ergebnis wird
verfälscht.
Die Benutzeroberfläche in Kürze
Sobald KNX Multi-Touch Pro be-
triebsbereit ist, wird die von Ihnen ge-
wünschte Startseite angezeigt. Dies
ist z. B die Hauptfunktionsseite des
Raumtemperaturreglers mit Informa-
tionen zur Temperatur und Betriebs-
art.
Streichen Sie nach rechts oder links und Sie gelangen
auf weitere maximal 7 Hauptfunktionsseiten und auf die
Allgemeinen Einstellungen.
Jeder Hauptfunktionsseite stehen maximal bis zu 3 Un-
terfunktionsseiten zur Verfügung auf denen Sie z. B. die
Lamellenposition oder die Schaltuhr einstellen.
15 mm 5 mm
So navigieren Sie durch das Menü
In den Allgemeinen Einstellungen machen Sie generelle
Angaben zum Bildschirmschoner, der Näherungsfunkti-
on oder der Gestenfunktion.
So bedienen Sie
Streichen rechts/links: zwischen den Funkti-
onsseiten wechseln
Tippen: zwischen Hauptfunktionsseite und Un-
terfunktionsseite springen, Funktionen aufrufen,
Werte einstellen
Tippen und halten: Spezielle Funktionen aufrufen
wie z. B. Szenen speichern oder Jalousie fahren.
2
) oder mit ei-
Streichen kreisförmig, Streichen rauf/
runter: Wertebereiche durchfahren,
Werte aufrufen.
Die Darstellung der Raumfunktionen
Ihre Raumfunktionen können Sie in unterschiedlichen
Designs darstellen.
Im folgenden Beispiel wird die Funktion "Jalousie fahren
und Lamellen schrittweise verstellen" in den 3 Designs
gezeigt.
1.
2.
Die Anleitung zum Menü
Die komplette Anleitung zum Menü finden Sie hier zum
Download.
www.merten.de
Kundenspezifische Anpassungen
Wenn Sie Farben und Symbole der Benutzeroberfläche
anpassen möchten, dann wenden Sie sich an Ihr Custo-
mer Care Center von Schneider Electric.
www.schneider-electric.com
Technische Daten
Versorgung aus KNX:
DC 24 V, ca. 28 mA
Anzeigeelemente:
Programmier-LED
Bedienelemente:
berührungsempfindlicher Bild-
schirm, Programmiertaster
Größe Bildschirm:
7,1 cm (2,8")
Umgebungstemperatur
Betrieb:
-5 °C bis +45 °C
Max. Feuchtigkeit:
93 % relative Feuchtigkeit,
keine Betauung
Umgebung:
Das Gerät ist für eine Einsatz-
höhe bis 2000 m über Meeres-
spiegel (MSL) ausgelegt.
Schutzart:
IP 20
Anschluss KNX:
zwei 1 mm-Stifte für Busan-
schlussklemme
Anschlussklemme
Fernfühler:
2x 0,14 mm
Übergeben Sie diese Gebrauchsanleitung zur
|
dauerhaften Aufbewahrung an Ihren Kunden.
Schneider Electric GmbH c/o Merten
Gothaer Straße 29, 40880 Ratingen
www.merten.de
www.merten-austria.at
Kundenbetreuung:
Telefon: +49 2102 - 404 6000
3.
2
2
- 1,5 mm
