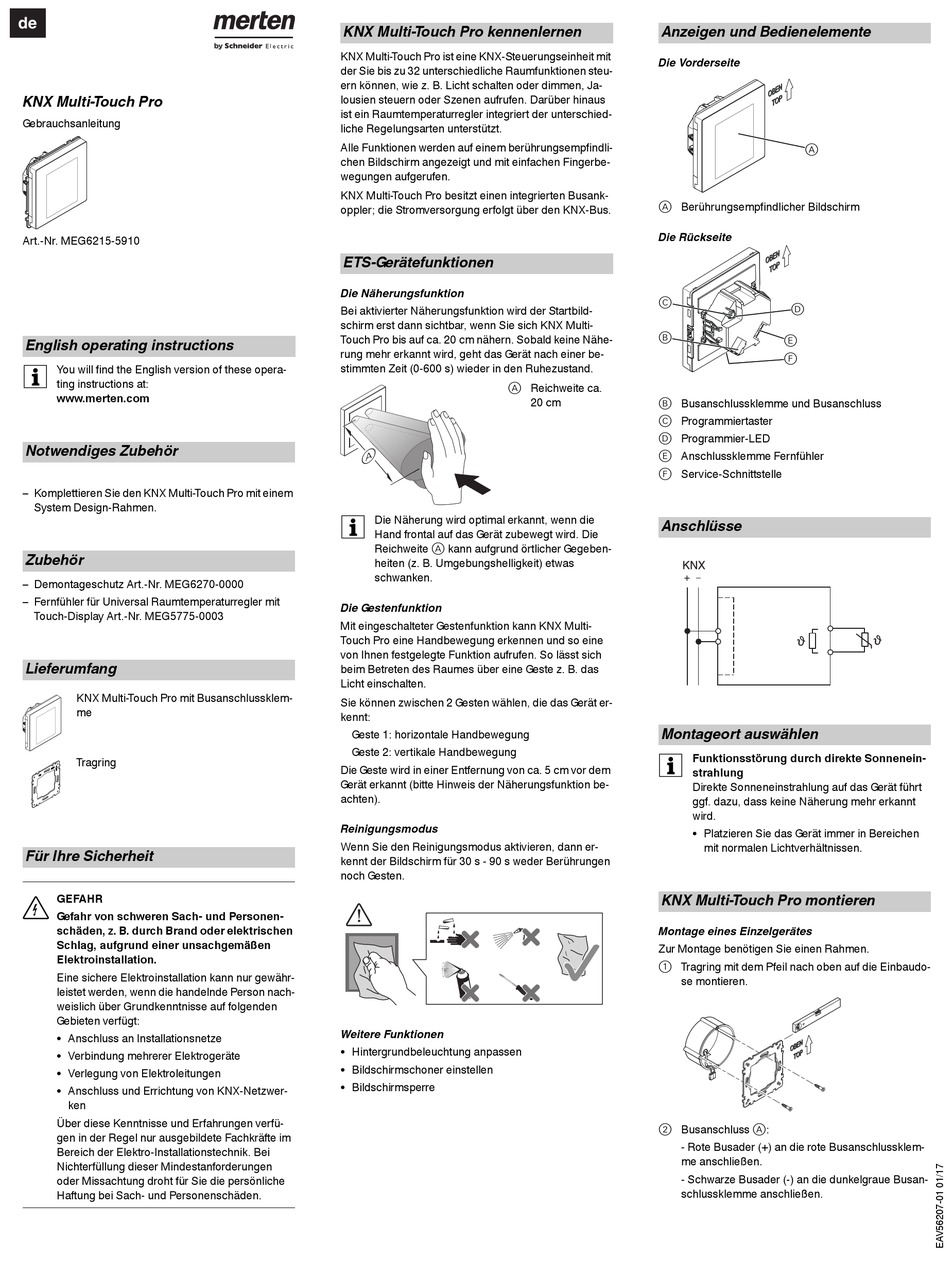

merten KNX Multi-Touch Pro Gebrauchsanleitung

KNX Multi-Touch ProArt.-Nr. MEG6215-5910© Schneider-Electric 2014EAV56207-0101/17
de
KNX Multi-Touch Pro
Gebrauchsanleitung
Art.-Nr. MEG6215-5910
English operating instructions
You will find the English version of these opera-
|
ting instructions at:
www.merten.com
Notwendiges Zubehör
– Komplettieren Sie den KNX Multi-Touch Pro mit einem
System Design-Rahmen.
Zubehör
– Demontageschutz Art.-Nr. MEG6270-0000
– Fernfühler für Universal Raumtemperaturregler mit
Touch-Display Art.-Nr. MEG5775-0003
Lieferumfang
KNX Multi-Touch Pro mit Busanschlussklem-
me
Tragring
Für Ihre Sicherheit
¼ GEFAHR
Gefahr von schweren Sach- und Personen-
schäden, z. B. durch Brand oder elektrischen
Schlag, aufgrund einer unsachgemäßen
Elektroinstallation.
Eine sichere Elektroinstallation kann nur gewähr-
leistet werden, wenn die handelnde Person nach-
weislich über Grundkenntnisse auf folgenden
Gebieten verfügt:
• Anschluss an Installationsnetze
• Verbindung mehrerer Elektrogeräte
• Verlegung von Elektroleitungen
• Anschluss und Errichtung von KNX-Netzwer-
ken
Über diese Kenntnisse und Erfahrungen verfü-
gen in der Regel nur ausgebildete Fachkräfte im
Bereich der Elektro-Installationstechnik. Bei
Nichterfüllung dieser Mindestanforderungen
oder Missachtung droht für Sie die persönliche
Haftung bei Sach- und Personenschäden.

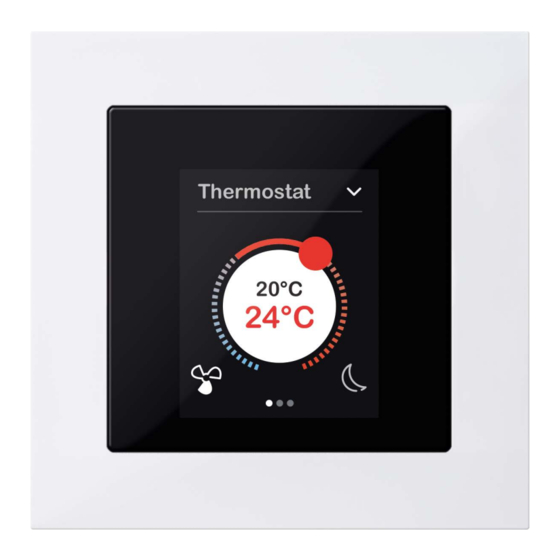

KNX Multi-Touch Pro kennenlernen
KNX Multi-Touch Pro ist eine KNX-Steuerungseinheit mit
der Sie bis zu 32 unterschiedliche Raumfunktionen steu-
ern können, wie z. B. Licht schalten oder dimmen, Ja-
lousien steuern oder Szenen aufrufen. Darüber hinaus
ist ein Raumtemperaturregler integriert der unterschied-
liche Regelungsarten unterstützt.
Alle Funktionen werden auf einem berührungsempfindli-
chen Bildschirm angezeigt und mit einfachen Fingerbe-
wegungen aufgerufen.
KNX Multi-Touch Pro besitzt einen integrierten Busank-
oppler; die Stromversorgung erfolgt über den KNX-Bus.
ETS-Gerätefunktionen
Die Näherungsfunktion
Bei aktivierter Näherungsfunktion wird der Startbild-
schirm erst dann sichtbar, wenn Sie sich KNX Multi-
Touch Pro bis auf ca. 20 cm nähern. Sobald keine Nähe-
rung mehr erkannt wird, geht das Gerät nach einer be-
stimmten Zeit (0-600 s) wieder in den Ruhezustand.
A Reichweite ca.
A
Die Näherung wird optimal erkannt, wenn die
|
Hand frontal auf das Gerät zubewegt wird. Die
Reichweite A kann aufgrund örtlicher Gegeben-
heiten (z. B. Umgebungshelligkeit) etwas
schwanken.
Die Gestenfunktion
Mit eingeschalteter Gestenfunktion kann KNX Multi-
Touch Pro eine Handbewegung erkennen und so eine
von Ihnen festgelegte Funktion aufrufen. So lässt sich
beim Betreten des Raumes über eine Geste z. B. das
Licht einschalten.
Sie können zwischen 2 Gesten wählen, die das Gerät er-
kennt:
Geste 1: horizontale Handbewegung
Geste 2: vertikale Handbewegung
Die Geste wird in einer Entfernung von ca. 5 cm vor dem
Gerät erkannt (bitte Hinweis der Näherungsfunktion be-
achten).
Reinigungsmodus
Wenn Sie den Reinigungsmodus aktivieren, dann er-
kennt der Bildschirm für 30 s - 90 s weder Berührungen
noch Gesten.
Weitere Funktionen
• Hintergrundbeleuchtung anpassen
• Bildschirmschoner einstellen
• Bildschirmsperre
Anzeigen und Bedienelemente
Die Vorderseite
A Berührungsempfindlicher Bildschirm
Die Rückseite
C
B
20 cm
B Busanschlussklemme und Busanschluss
C Programmiertaster
D Programmier-LED
E Anschlussklemme Fernfühler
F Service-Schnittstelle
Anschlüsse
Montageort auswählen
Funktionsstörung durch direkte Sonnenein-
|
strahlung
Direkte Sonneneinstrahlung auf das Gerät führt
ggf. dazu, dass keine Näherung mehr erkannt
wird.
• Platzieren Sie das Gerät immer in Bereichen
mit normalen Lichtverhältnissen.
KNX Multi-Touch Pro montieren
Montage eines Einzelgerätes
Zur Montage benötigen Sie einen Rahmen.
1 Tragring mit dem Pfeil nach oben auf die Einbaudo-
se montieren.
2 Busanschluss A:
- Rote Busader (+) an die rote Busanschlussklem-
me anschließen.
- Schwarze Busader (-) an die dunkelgraue Busan-
schlussklemme anschließen.
A
D
E
F
