WeiderPro 7000 WEEVSY6885.0 Bedienungsanleitung Seite 9

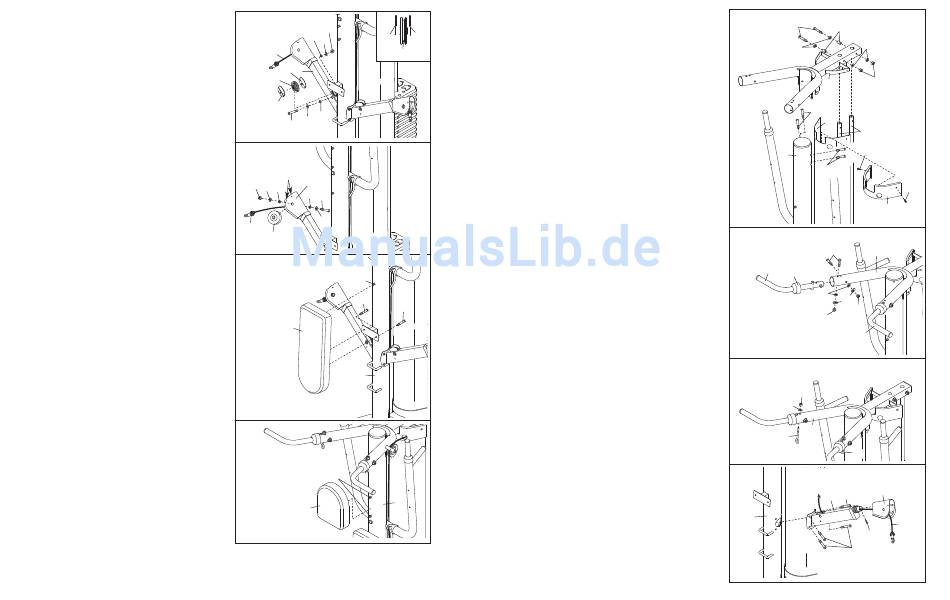

20. Befestigen Sie die 2 3/4" Rolle (23) mit einem
M10 x 53mm Knopfbolzen (61), zwei M10
Unterlegscheiben (71), zwei 5mm
Abstandshaltern (25), zwei Fingerschutzstück
(27) und einer M10 Nylon-Verschlussmutter (73)
am rechten Druckbügel (8). Siehe
Detailabbildung. Orientieren Sie die
Fingerschutzstücke und die Rolle wie angege-
ben. Achten Sie darauf, dass das
Druckbügelkabel (30) in der Rille der Rolle
verläuft.
21. Achten Sie darauf, dass sich das
Druckbügelkabel (30) unter den angezeigten,
angeschweißten Stiften befindet.
Befestigen Sie eine "V"-Rolle (22) mit einem M10
x 64mm Knopfbolzen (75), zwei M10
Unterlegscheiben (71), zwei 5mm
Abstandshaltern (25) und einer M10 Nylon-
Verschlussmutter (73) am Schwenkarm (16).
22. Befestigen Sie die Rückenlehne (18) mit den zwei
M6 x 16mm Schrauben (60) und der M6 x
127mm Schraube (79) am Pfosten (3).
23. Befestigen Sie das Kopfpolster (90) mit den zwei
angedeuteten M6 x 127mm Schrauben (79) am
Pfosten (3).
20
73
25
27
71
30 23
27 8
23
27
25
71
61
21
Angeschweißte
Stifte
73 16
71
25
25
75
71
30
22
22
79
60
60
18
3
23
79
3
90
12
