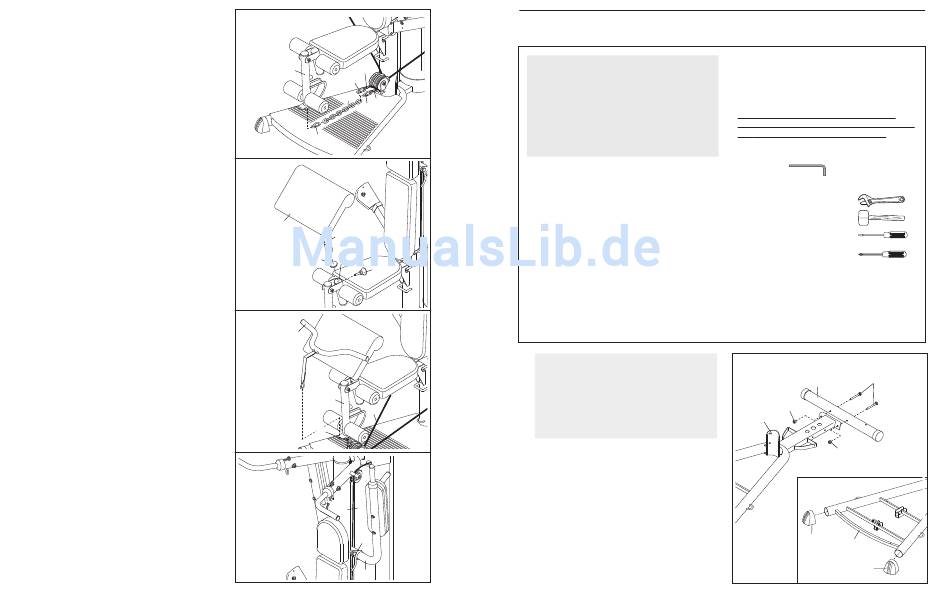

DEN BEINHEBEL BEFESTIGEN
Um den Beinhebel (7) zu verwenden, befestigen Sie
zuerst den Sitz an der Heimfitnessstation (siehe DIE
HÖHE DES SITZRAHMENS VERSTELLEN auf Seite
15). Befestigen Sie dann die Rollengehäuse an der
unteren Rollenstation (siehe DIE ROLLENGEHÄUSE
BEFESTIGEN auf Seite 14). Befestigen Sie schließ-
lich die Verlängerungskabel (31) mit zwei Kabelklem-
men (37) an der Kette (86) und befestigen Sie die
Kette mit einem weiteren Kabelklipp am Beinhebel.
Anmerkung: Es entsteht weniger Widerstand,
wenn man nur ein Verlängerungskabel am Bein-
hebel befestigt.
DAS CURL-POLSTER BEFESTIGEN
Um das Curl-Polster (87) zu befestigen, entfernen Sie
zuerst die 51mm runde Innenkappe (41) vom
Sitzrahmen (6). Sichern Sie dann den Curl-Pfosten
(85) innerhalb des Sitzrahmens mit dem Curl-Knopf
(100).
Wenn man das Curl-Polster (87) nicht verwendet, soll
man die 51mm runde Innenkappe (41) wieder am
Sitzrahmen (6) befestigen.
DIE CURL-STANGE BEFESTIGEN
Um die Curl-Stange (91) zu verwenden, befestigen
Sie zuerst das Curl-Polster am Sitzrahmen (siehe
DAS CURL-POLSTER BEFESTIGEN oben). Dann
befestigen Sie die Verlängerungskabel (31) mit
Kabelklemmen (37) am Beinhebel (7), wobei die
Rollengehäuse an der Basis befestigt sind (siehe DIE
ROLLENGEHÄUSE BEFESTIGEN auf Seite 14).
Schließliche befestigen Sie die Curl-Stange am
Beinhebel.
DEN VKR-RAHMEN EINSTELLEN
Um den VKR-Rahmen (82) zu verstellen, entfernen
Sie den VKR-Stift (101) vom Rahmen und vom
Pfosten (3). Schieben Sie den Rahmen nach unten
zum Training oder nach oben in die Lagerungsposi-
tion. Schieben Sie dann den Stift wieder durch den
Rahmen und den Pfosten hindurch.
7 31
37
86
31
37
37
87
85
6
41
100
91
7
31
37
3
101
82
16
MONTAGE
Erleichten Sie sich die Montage
Die Bedienungsanleitung ist so entworfen um zu
versichern, dass die Heimfitnessstation von allen
erfolgreich zusammen gestellt werden kan.
Jedoch gehören zu dieser hochentwickelten
Einrichtung viele kleine Teile. Man braucht Zeit,
um das Gerät zu montieren. Wenn man sich
etwas Zeit nimmt und bei guter Laune bleibt,
dann ist die Montage recht einfach.
Das Lesen dieser kurzen Einleitung wird Ihnen
mehr Zeit sparen als die Lesezeit dieser
Information:
• Für die Montage braucht man zwei Personen.
• Wegen des Gewichts und der Größe sollte die
Heimfitnessstation an der Stelle wo sie benutzt
wird, montiert werden. Achten Sie darauf, dass
sie genügend Raum haben, um die Heimfitness-
station herum zu laufen während Sie diese auf-
bauen.
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist, weg.
1.
Bevor Sie mit der Montage beginnen, lesen
Sie die umrandete Information oben sorg-
fältig durch. Zur Identifizierung der kleinen
Teile bei der Montage, benutzen Sie bitte
das DIAGRAMM FÜR DIE IDENTIFIZIERUNG
DER TEILE, das in der Mitte der Anleitung
zu finden ist.
Befestigen Sie den hinteren Stabilisator (5) mit
den zwei M8 x 76mm Einsteckbolzen (59) und
zwei M8 Nylon-Verschlussmuttern (74) an der
Basis (1).
Siehe Detailabbildung. Drücken Sie die zwei
Basiskappen (38) auf die Basis (1).
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Bei der Montage, achten Sie darauf, dass alle
Teile Zeichnungsgemäß ausgerichtet sind.
• Zur Identifizierung der kleinen Teile bei der
Montage, beziehen Sie sich auf das DIAGRAMM
FÜR DIE IDENTIFIZIERUNG DER TEILE.
Zur Montage braucht man möglicherweise das
beigelegte Schmiermittel und den beigelegten
Inbusschlüssel , sowie die folgenden
(nicht beigelegten) Werkzeuge:
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• durchsichtiges Klebeband oder Abdeckband
und Seifenlauge
Um die Montage zu erleichtern, hält man bestens
folgende Werkzeuge bereit: einen Steckschlüssel-
satz, einen Gabelschlüssel- oder Ringgabelschlüs-
selsatz oder einen Rätschenschlüsselsatz.
1
59
5
74
1
74
38
1
38
5
