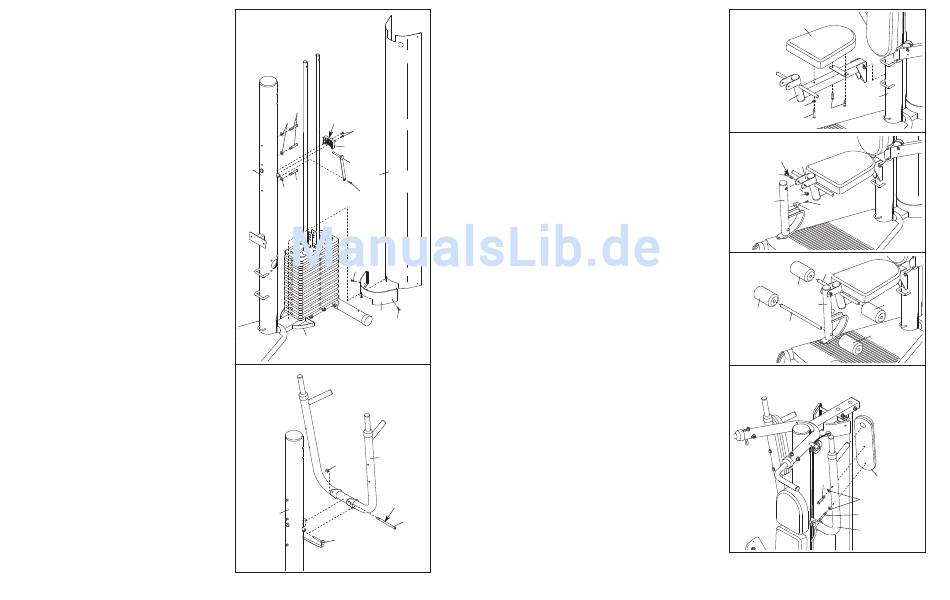

6. Schieben Sie drei M6 Unterlegscheiben (78) auf
die drei M6 x 127mm Schraube (79) und führen
Sie die Schraube durch die angedeuteten Löcher
am Pfosten (3).
Das breite Ende der VKR-Buchse (95) soll sich
oben befinden. Befestigen Sie die VKR-Buchse
mit zwei M4 x 16mm Schrauben (70) am Pfosten
(3).
Befestigen Sie den VKR-Stift (101) mit einer M4 x
16mm Schraube (70) am Pfosten (3).
Stellen Sie die Abdeckplatte (13) auf die Basis
(1). Befestigen Sie die untere Abdeckung (14)
und die Abdeckplatte mit zwei M4 x 16mm
Schrauben (70) an der Basis.
7. Geben Sie etwas Schmierfett auf den M10 x
168mm knopfförmigen Bolzen (99). Befestigen
Sie den VKR-Rahmen (82) mit dem Bolzen und
einer M10 Nylon-Verschlussmutter (73) am
Pfosten (3). Ziehen Sie die Verschlussmutter
nicht zu fest an; man muss den VKR-Rahmen
leicht drehen können.
Stecken Sie den VKR-Stift (101) durch den VKR-
Rahmen (82) und durch den Pfosten (3).
6
Breites
79
Ende
78
70
95
101
3
13
79
78
70
70
14
70
1
7
82
73
Schmieren
3
99
101
8
24. Befestigen Sie den Sitz (19) mit zwei M6 x 25mm
Schrauben (60), einer M6 x 77mm Schraube (68)
und einer M6 Unterlegscheibe (78) am
Sitzrahmen (6).
Haken Sie den Sitzrahmen (6) an der angedeute-
ten Stelle am Pfosten (3) fest.
25. Befestigen Sie den Stoßdämpfer (49) mit den M4
x 16mm Schrauben (70) am Beinhebel (7).
Geben Sie etwas Schmierfett auf den M10 x
71mm Bolzen (67). Befestigen Sie den Beinhebel
(7) mit dem Bolzen und einer M10 Nylon-
Verschlussmutter (73) am Sitzrahmen (6). Ziehen
Sie den Bolzen nicht zu fest an; man muss
den Beinhebel leicht bewegen können.
26. Schieben Sie die zwei Schaumstoffpolster (21)
auf den Sitzrahmen (6).
Schieben Sie ein Polsterrohr (20) durch das Loch
im Beinhebel (7). Schieben Sie beide
Schaumstoffpolster (21) auf das Polsterrohr.
27. Schieben Sie das Armpolster (84) auf den VKR-
Rahmen (82). Befestigen Sie das Armpolster und
die Basis mit zwei M6 x 63mm Schrauben (103)
und zwei M6 Unterlegscheiben (78) am Rahmen.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des VKR-Rahmens (82).
24
19
3
6
78
60
68
25
Schmieren
6
67
73
7
70
49
26
6
21
21
7
21
20
21
27
84
103
78
103
82
13
