Vorbereitung Kühlschrank aufstellen

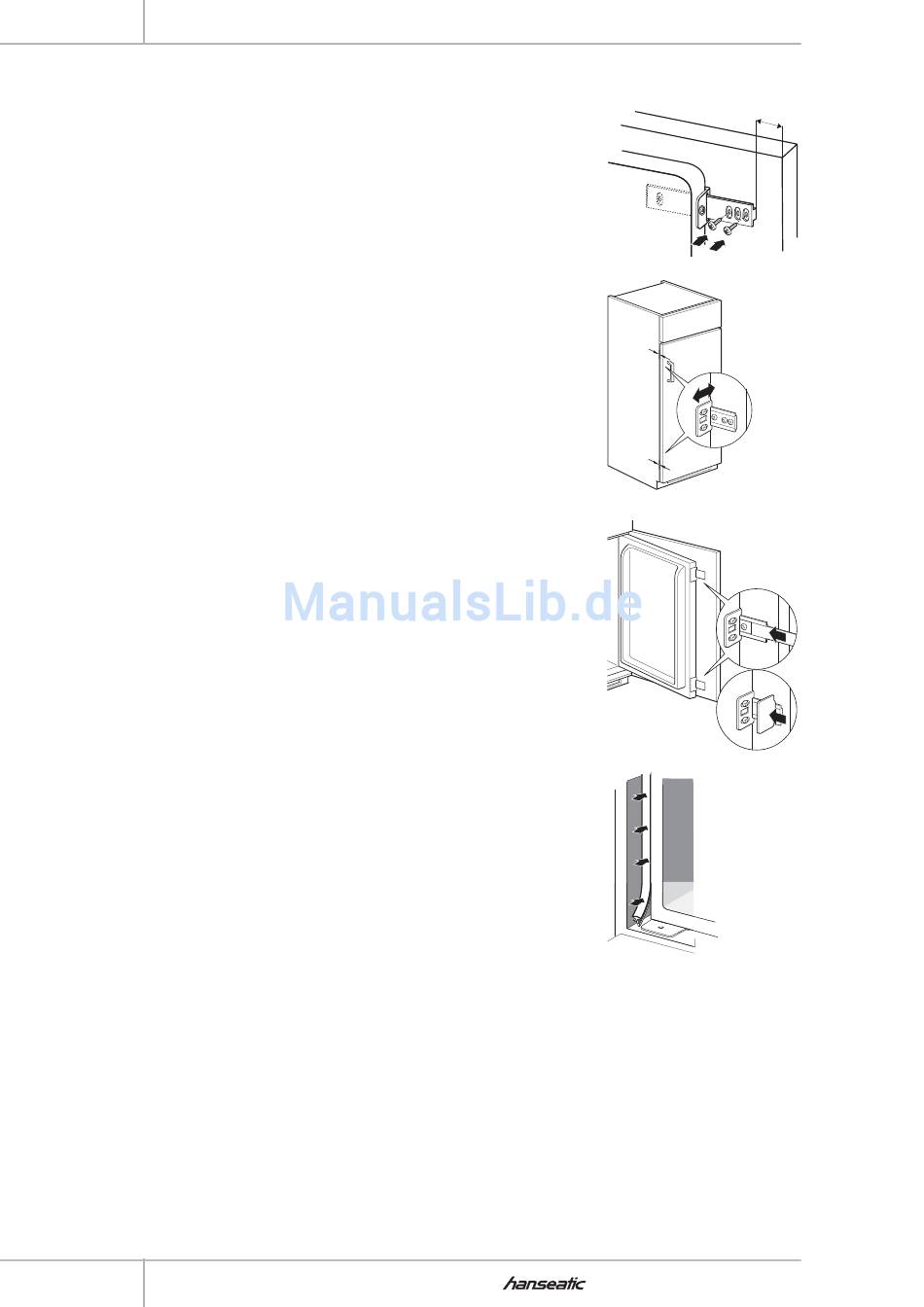

7. Schrauben Sie die Türmitnehmer 9 mit den Schrauben 13
in einem Abstand von ca. 18 mm zur Türkante des Einbau-
schranks fest.
8. Schließen Sie die Tür des Einbauschranks und prüfen Sie
dabei die Gleitführung zwischen Winkelstück 11 und Türmit-
nehmer 9 auf einwandfreie Funktion.
9. Zwischen Einbauschrank und Einbauschranktür muss ein
mind. 6 mm breiter Spalt verbleiben, damit die Kühlschrank-
tür einwandfrei schließen kann. Um die Spaltbreite einzustel-
len, lösen Sie die Schrauben 13 etwas und stellen manuell
den gewünschten Abstand ein. Ziehen Sie anschließend die
Schrauben 13 wieder fest.
10. Öffnen Sie die Kühlschranktür so weit wie möglich und
schieben Sie die langen Abdeckstreifen 10 in die Führungs-
schienen der Türmitnehmer 9.
11. Setzen Sie die kurzen Abdeckstreifen 12 als Abdeckung auf
die Winkelstücke 11.
12. Schneiden Sie das Fugenprofil 8 auf die passende Länge.
Drücken Sie es auf der gegenüberliegenden Seite der Tür-
scharniere zwischen Kühlschrank und Einbauschrankwand
ein.
13. Setzen Sie die Glasablagen 7 und 6, Gemüse-Schubladen 5
sowie die Türablagen 3 und 4 in den Kühlschrank ein.
Sie haben den Kühlschrank erfolgreich eingebaut.
18
18 mm
6 mm
6 mm
HEKS 8854A2 / HEKS 8854A1
