9.3
Schlauchtrommel montieren
1.
Schlauchtrommel auf eine ebene Fläche stellen, und Wasseranschluss in die eine Seite
der Trommel einsetzen.
2.
Anschluss mit Schraube und Bolzen sichern.
3.
Hochdruckschlauch (Abb. 1, Teil 3) an den Wasseranschluss anschließen.
4.
Buchse an der anderen Seite der Trommel anbringen.
5.
Dann den Drehgriff an dieser Seite der Trommel montieren.
6.
Verbindung mit Schraube und Bolzen sichern.
7.
Trommel auf den unteren Rahmen setzen, und Clips befestigen.
8.
Den mit dem Wasseranschluss verbundenen Hochdruckschlauch mit dem Auslass für
das Pumpenwasser verbinden.
9.
Den auf der Trommel befindlichen Hochdruckschlauch mit der Spraypistole verbinden.
9.4
Trommelsicherung montieren
1.
Unterlegscheibe am Haltebolzen (der Sitz des Haltestifts) anbringen, dann Bolzen durch
das Rohr stecken und mit Mutter sichern.
2
Haltestift zuerst durch die Feder, und dann durch den Haltebolzen führen.
3
Zugring am Haltestift anbringen.
4
Die Trommelsicherung ist fertig.
9.5
Trommelsicherung bedienen
1
Verriegeln
Am Haltestift der Trommelsicherung ziehen und auf die Stellung drehen, in der der Zugring in
den Sitz des Haltestifts passt. Dann loslassen, und den Haltestift in die dafür vorgesehene
Öffnung an der Trommelmitte gleiten lassen.
2
Entriegeln
Haltestift aus dem Sitz ziehen und um ca. 90 Grad drehen, dann wieder loslassen.
10 VOR DER INBETRIEBNAHME
Vor der Inbetriebnahme des Gerichts müssen folgende Aufgaben ausgeführt werden:
Motoröl in das Getriebe einfüllen
Benzin in den Tank einfüllen
Hochdruckschlauch an die Spraypistole und an die Pumpe anschließen
Wasserversorgung an die Pumpe anschließen
Düsenvorsatz an die Spraypistole anschließen
Wichtiger Hinweis: Der Motor und die Pumpe Ihres neuen Geräts benötigen eine gewisse Zeit
zum Einlaufen. Deshalb bringt das Gerät erst nach einigen Betriebsstunden seine volle
Leistung.
10.1

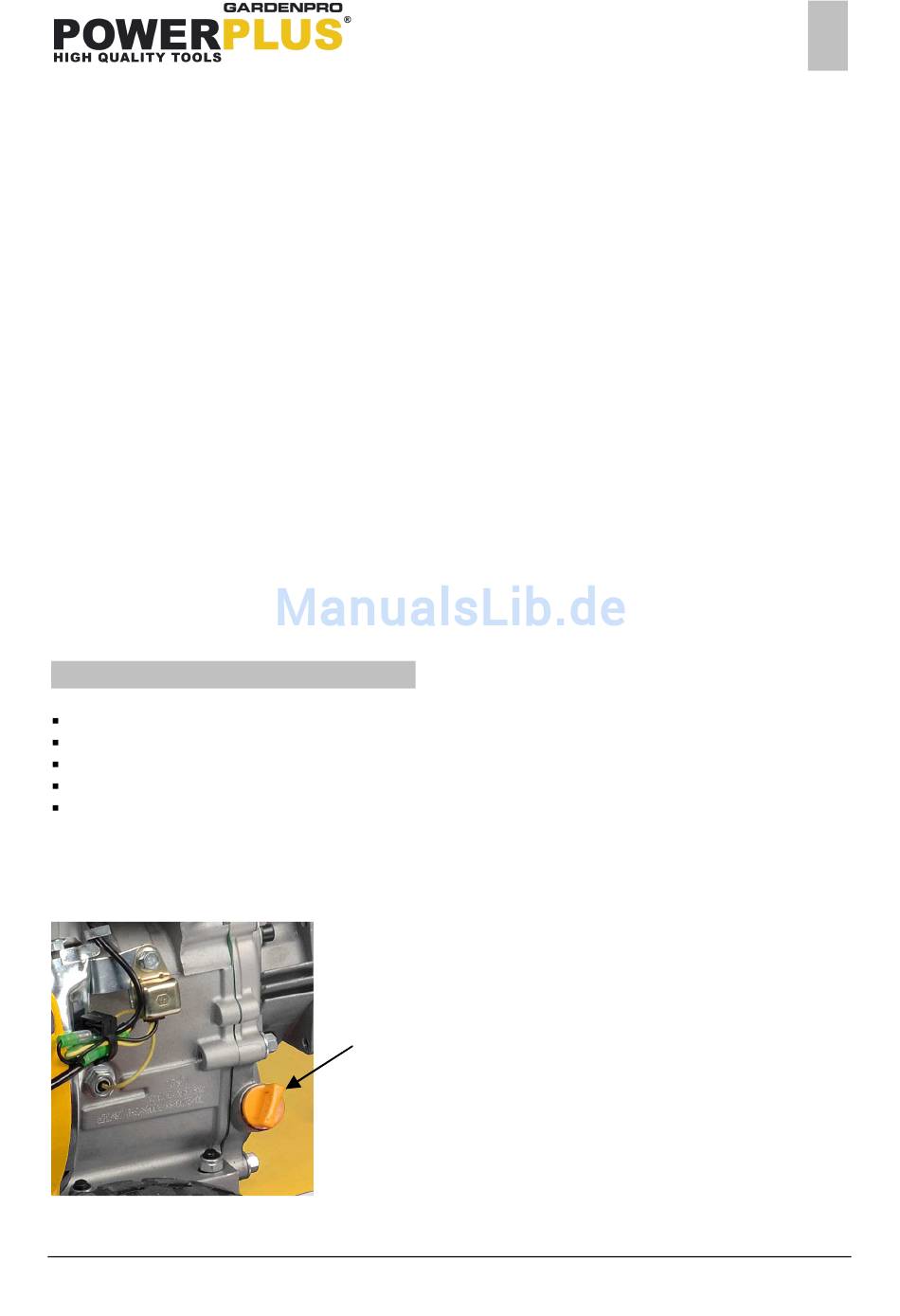

Motoröl in das Getriebe einfüllen
Füllen Sie Motoröl bis mindestens zur Hälfte der Länge des Peilstabs auf.
Copyright © 2013 VARO NV
POWXG9007
Nie versuchen, das Gerät ohne ausreichend Öl
der richtigen Sorte (siehe technische Daten) im
Motorblock (Abb.3, Teil 25) zu starten. Bei der
Auslieferung enthält das Gerät kein Motoröl. Beim
Betrieb des Geräts ohne (ausreichend) Motoröl
wird der Motor beschädigt. Stellen Sie das Gerät
auf einer ebenen Fläche auf, und nehmen Sie den
Deckel des Öltanks ab.
