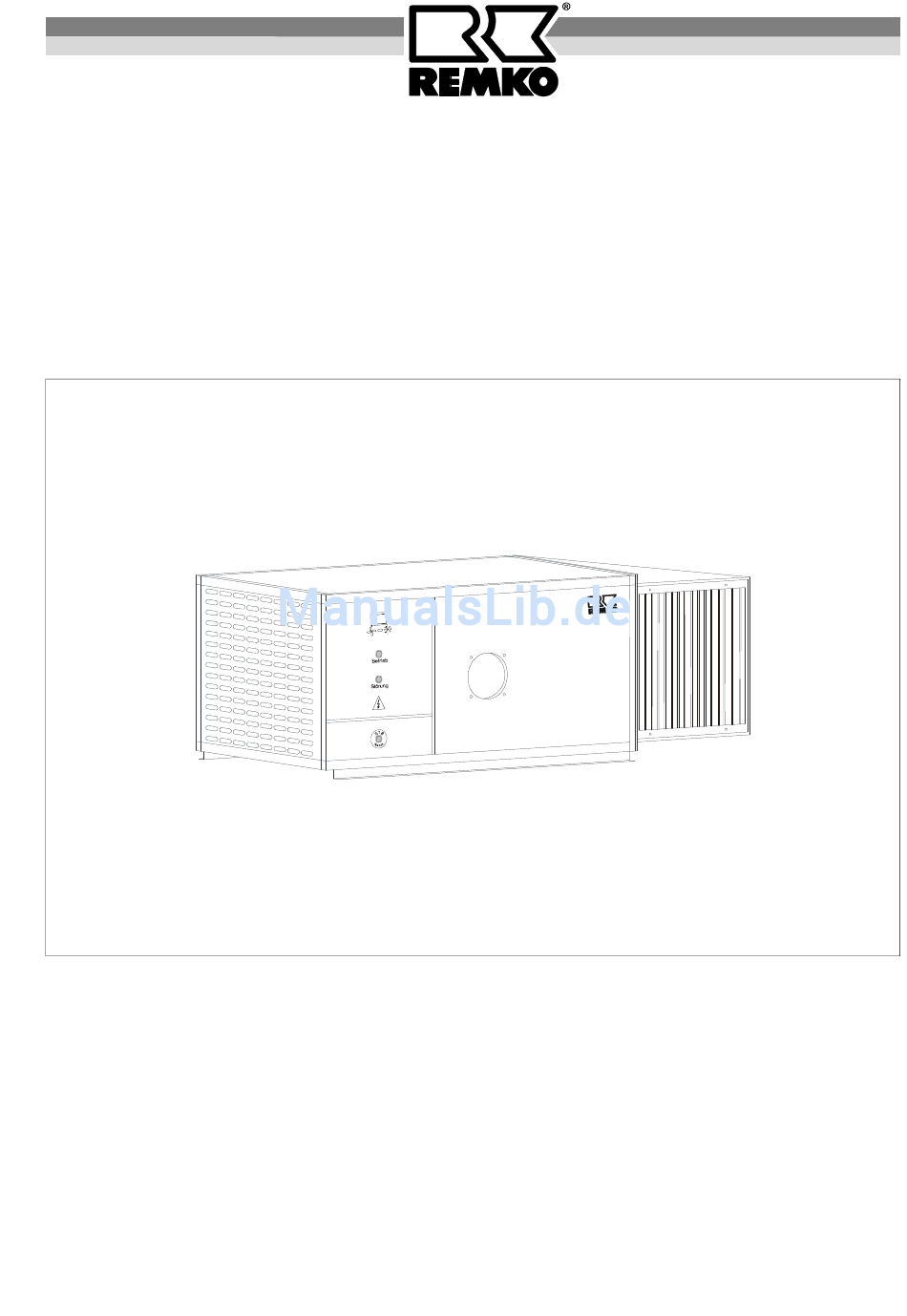

- Seite 1 REMKO WKL 20 INOX Öl-Kompakt – Heizautomat Bedienung Technik Ersatzteile REMKO – alles bärenstark. Ausgabe D – P10...
-
Seite 3: Inhaltsverzeichnis
Vor Inbetriebnahme/Verwendung des Gerätes ist diese Anleitung sorgfältig zu lesen! Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder eigenmächtigen Änderungen an der werkseitig gelieferten Geräte- ausführung erlischt jeglicher Gewährleistungsanspruch. Änderungen vorbehalten! Ortsfestes Warmluft-Heizsystem REMKO WKL 20 INOX Inhalt Inhalt Seite Seite Sicherheitshinweise Technische Daten Gerätebeschreibung... -
Seite 4: Sicherheitshinweise
◊ Die Geräte dürfen nicht in feuer- und explosionsge- sort in der Regel kaum Beschränkungen. fährdeter Umgebung aufgestellt und betrieben werden. REMKO Heizautomaten beheizen oder temperieren: ◊ Die Geräte müssen außerhalb von Verkehrszonen z. B. auch von Kranen, aufgestellt werden. -
Seite 5: Voraussetzungen Für Die Aufstellung
Voraussetzungen für die Aufstellung Arbeitsweise Nach Einschalten des Gerätes durch Betätigung des Bei der Aufstellung der Geräte sind grundsätzlich die Betriebsschalters in Stellung „Heizen” schaltet sich der Richtlinien der Landesbauordnung und Feuerungsanla- Gebläse-Ölbrenner automatisch ein. Die grüne Kontrol- genverordnung des jeweiligen Bundesland einzuhalten. leuchte im Bedienfeld leuchtet. - Seite 6 Verbrennungsluftversorgung ◊ Die Geräte müssen so aufgestellt werden, daß von Ausreichende Zufuhr der Verbrennungsluft ist generell durch die jeweiligen bauaufsichtlichen Anforderungen ihnen keine Gefahren oder unzumutbare Belästigun- sicherzustellen. gen z. B. Erschütterungen, Schwingungen oder Ge- räusche ausgehen. Auszüge der M-FeuVO ◊...
-
Seite 7: Aufstellung Und Montage
Aufstellung und Montage Geräteaufstellung Montage an der Wand Die zur Montage vorgesehene Wand muß aus nicht Bei Aufstellung des Gerätes sind grundsätzlich die für brennbaren Baustoffen bestehen. das jeweilige Bundesland geltenden Bestimmungen und Verordnungen zu beachten. Ihre Belastbarkeit ist zu prüfen, gegebenenfalls sind Das Gerät unterliegt dem Geltungsbereich der 1. - Seite 8 ◊ Beachten Sie die Bedienungsanleitung des werksei- ◊ Die doppelwandigen Edelstahl-Abgassysteme von tig gelieferten Brenners! REMKO sind vom Institut für Bautechnik nach DIN 18160 Teil 1 allgemein bauaufsichtlicht zugelassen. ◊ Der Ölbrenner ist unbedingt auf die volle Wärmebe- lastung des Gerätes einzustellen.
-
Seite 9: Vor Der Inbetriebnahme
Messung an der Abgasmündung möglich. 4. Stellen Sie das Raumthermostat auf Halten Sie einen ausreichenden Sicherheitsab- die gewünschte Raumtemperatur ein. stand zu brennbaren Materialien ein. Raumthermostat als REMKO Zubehör. Bedingt durch die serienmäßige Ölvorwärmung des Brenners erfolgt ein verzögerter Brennerstart. Lüften Vor der Inbetriebnahme Das Gerät arbeitet als Dauerlüftung. -
Seite 10: Pflege Und Wartung
6. Demontieren Sie den Brenner mit Brennerflansch. 7. Entfernen Sie die Verbrennungsrückstände mittels Reinigungsbürste oder z.B. Industriesauger durch die Brenneröffnung (4). 8. Prüfen Sie die Dichtung des Revisionsdeckels (5) und des Brennerflansches, ersetzen Sie diese ggf. Zum REMKO-Industriesauger ist ein spezielles Kessel- reinigungsset als Zubehör erhältlich. -
Seite 11: Störungsbeseitigung
Störungsbeseitigung Das Gerät startet nicht: Entriegeln des Brennerautomaten Prüfen Sie Netzanschluß und Hauptschalter. Sollte die rote Kontrolleuchte (Brennerstörung) auf- ◊ leuchten, entriegeln Sie durch Drücken des Störknopfes Kontrollieren Sie den Betriebsschalter. ◊ am Brennerautomaten das Relais. Prüfen Sie die Funktion des Brenners. ◊... -
Seite 12: Technische Daten
Technische Daten WKL 20 INOX Nennwärmebelastung Q Nennwärmeleistung Q 16,7 bei ∆ Nennluftvolumenstrom V m³/h 1050 45 K / 1,2 kg/m³) Nenndruck p extern Brennstoff Heizöl EL nach DIN 51603 Brennstoffverbrauch m max. kg/h 1,52 Öldüse (Fabr. Steinen, Danfoss etc.) 0,45 / 60°... -
Seite 13: Elektrisches Anschlußschema
Elektrisches Anschlußschema Netzanschluß: 230 V / 1~ Ventilatormotor: 230 V / 1~ Brennermotor: 230 V / 1~ Kondensator (Ventilator) Kontrolleuchte GRÜN (Betrieb) Kontrolleuchte ROT (Brennerstörung) Ein Notschalter (empfohlen) ist an gut zugänglicher Klemmleiste Netzeingang Stelle des Aufstellungsraumes anzubringen. Klemmleiste Elektroverdrahtung Dieser ist gegen Beschädigung und unbefugtes Benut- zen zu schützen! Ventilatormotor... -
Seite 14: Gerätedarstellung
Gerätedarstellung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 15: Ersatzteilliste
Ersatzteilliste WKL 20 INOX Pos. Bezeichnung EDV-Nr. Ausblashaube komplett 289172 Ausblasgitter (Ersatz) 1108154 Sicherheitstemperaturbegrenzer, STB 1101197 Temperaturwächter, TW 1103146 Brennkammer, komplett 1103158 Zwischenboden 1103151 Betriebsschalter 1101188 Kontrolleuchte – GRÜN (Anzeige Betrieb) 1105514 Kontrolleuchte – ROT (Störung Brenner) 1105363 Verkleidungsblech, Bedienfeld... -
Seite 16: Montage Des Ölbrenners
Montage des Ölbrenners 1. Halten Sie die Montagegrundplatte waagerecht. 2. Schieben Sie die rechte Halterung seitlich in die Ab- Zur Befestigung des Ölbrenners dient der mitgelieferte hängung und hängen Sie die linke Seite oben in die Brennerflansch 1, der mit 4 Schrauben befestigt wird. Öse ein. -
Seite 17: Kundendienst Und Gewährleistung
Zusammenhang mit Verkauf und Inbetriebnahme die jedem REMKO-Gerät beigefügte Gewährleistungs- Wartung gemäß DIN 4755 durchgeführt werden muß. Zu diesem Zweck ist es ratsam einen War- urkunde vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. tungsvertrag abzuschließen. -
Seite 18: Wartungs- Und Pflegeprotokoll
Wartungs- und Pflegeprotokoll Gerätetyp : ........ Gerätenummer : ........Brennertyp : ........ Brennernummer : ........9 10 11 12 13 14 15 16 17 18 19 20 Gerät außen gereinigt Gerät innen gereinigt Ventilatorschaufeln gereinigt Brennkammer gereinigt Wärmetauscher gereinigt Rauchgasbremsen ersetzt Dichtungen Revisionsdeckel ersetzt Flanschdichtung am Brenner ersetzt Brennstoffilter ersetzt... - Seite 20 REMKO GmbH & Co. KG Klima- und Wärmetechnik D-32791 Lage Im Seelenkamp 12 • D-32777 Lage Postfach 1827 • Telefon (0 52 32) 606 - 0 Telefax (0 52 32) 606260 E-Mail: info@remko.de Internet: www.remko.de...
