nVorderansicht
2
3
nRückansicht
2
5
6
7
Vorsicht
• Wenden Sie sich zum Anschließen/Entfernen von
optionalem Zubehör an Ihren SHARP-Händler.
• Halten Sie die Gebläseabdeckung frei.

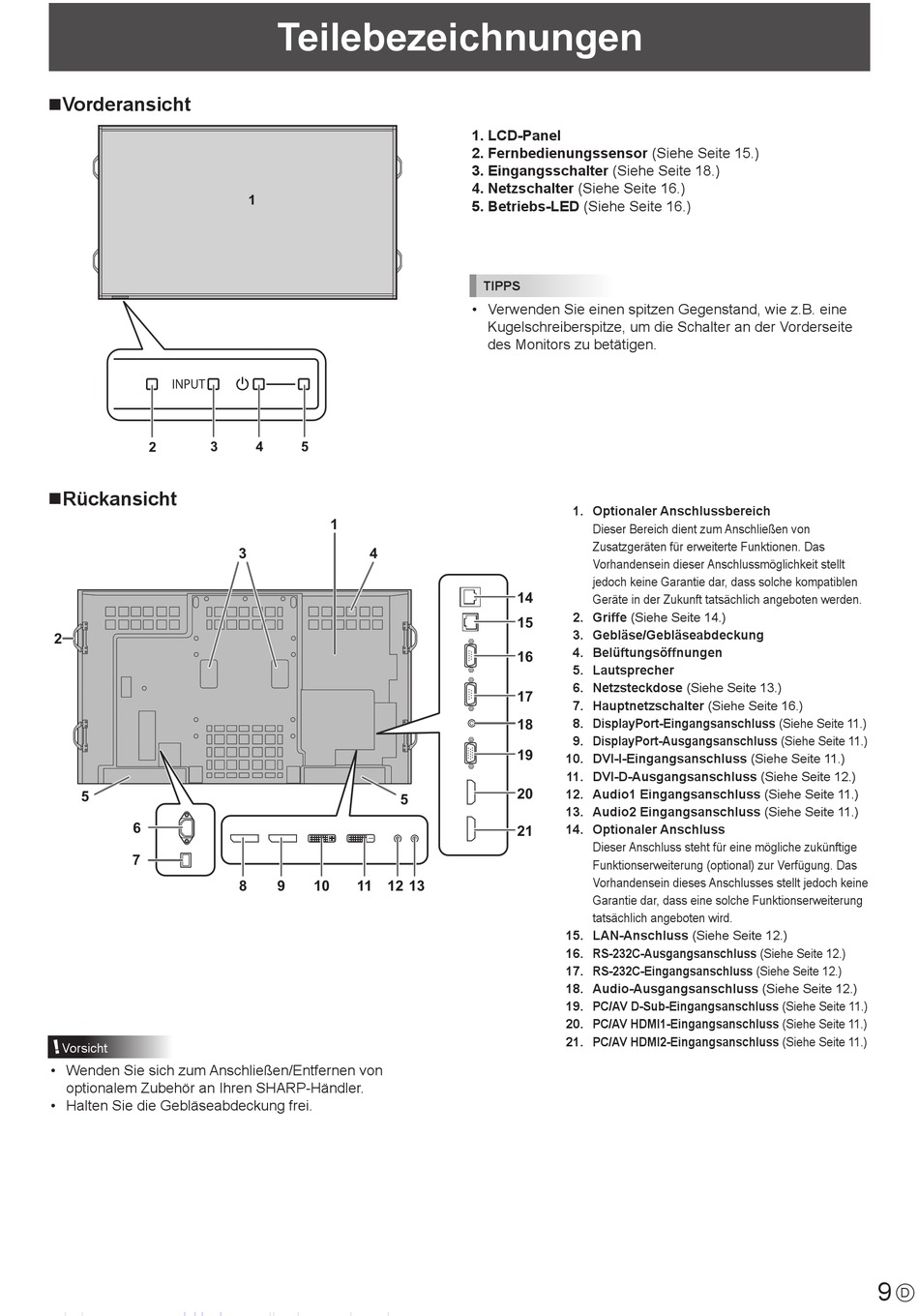

Teilebezeichnungen
1
4
5
1
3
4
5
8
9
10
11 12 13
1. LCD-Panel
2. Fernbedienungssensor (Siehe Seite 15.)
3. Eingangsschalter (Siehe Seite 18.)
4. Netzschalter (Siehe Seite 16.)
5. Betriebs-LED (Siehe Seite 16.)
TIPPS
• Verwenden Sie einen spitzen Gegenstand, wie z.B. eine
Kugelschreiberspitze, um die Schalter an der Vorderseite
des Monitors zu betätigen.
1. Optionaler Anschlussbereich
Dieser Bereich dient zum Anschließen von
Zusatzgeräten für erweiterte Funktionen. Das
Vorhandensein dieser Anschlussmöglichkeit stellt
jedoch keine Garantie dar, dass solche kompatiblen
14
Geräte in der Zukunft tatsächlich angeboten werden.
2. Griffe (Siehe Seite 14.)
15
3. Gebläse/Gebläseabdeckung
4. Belüftungsöffnungen
16
5. Lautsprecher
6. Netzsteckdose (Siehe Seite 13.)
17
7. Hauptnetzschalter (Siehe Seite 16.)
18
8. DisplayPort-Eingangsanschluss (Siehe Seite 11.)
9. DisplayPort-Ausgangsanschluss (Siehe Seite 11.)
19
10. DVI-I-Eingangsanschluss (Siehe Seite 11.)
11. DVI-D-Ausgangsanschluss (Siehe Seite 12.)
20
12. Audio1 Eingangsanschluss (Siehe Seite 11.)
13. Audio2 Eingangsanschluss (Siehe Seite 11.)
14. Optionaler Anschluss
21
Dieser Anschluss steht für eine mögliche zukünftige
Funktionserweiterung (optional) zur Verfügung. Das
Vorhandensein dieses Anschlusses stellt jedoch keine
Garantie dar, dass eine solche Funktionserweiterung
tatsächlich angeboten wird.
15. LAN-Anschluss (Siehe Seite 12.)
16. RS-232C-Ausgangsanschluss (Siehe Seite 12.)
17. RS-232C-Eingangsanschluss (Siehe Seite 12.)
18. Audio-Ausgangsanschluss (Siehe Seite 12.)
19. PC/AV D-Sub-Eingangsanschluss (Siehe Seite 11.)
20. PC/AV HDMI1-Eingangsanschluss (Siehe Seite 11.)
21. PC/AV HDMI2-Eingangsanschluss (Siehe Seite 11.)
9
D
