TP-Link TL-WA701ND Handbuch

Vorschau ausblenden

Werbung

Quicklinks

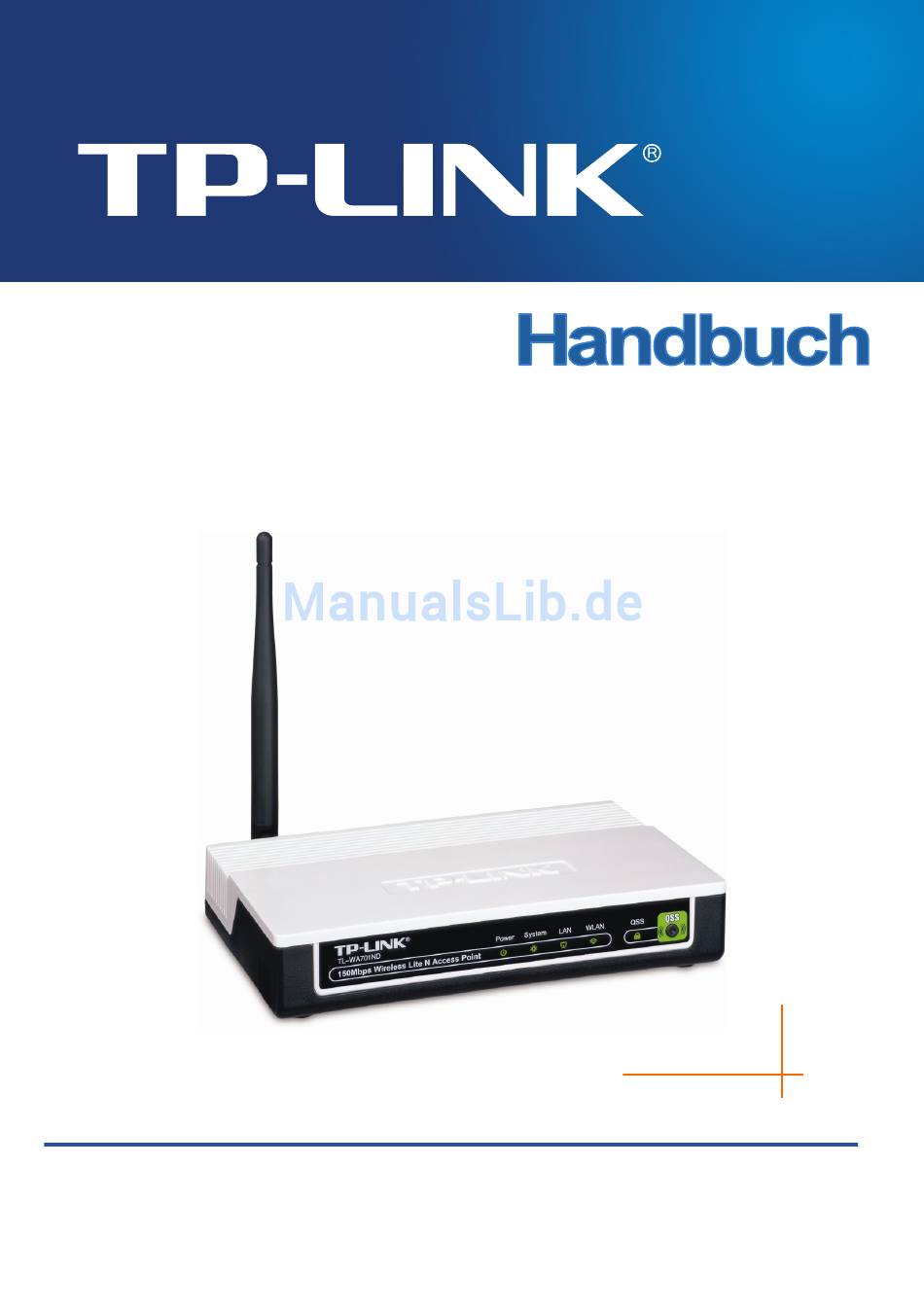

TL-WA701ND
150Mbps-Wireless-Lite-N-Accesspoint
Rev: 2.0.1
1910010272

Werbung

loading

Verwandte Anleitungen für TP-Link TL-WA701ND

Inhaltszusammenfassung für TP-Link TL-WA701ND

  • Seite 1 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Rev: 2.0.1 1910010272...
  • Seite 2 Produktnamen sind Handelsmarken oder registrierte Handelsmarken ihrer entsprechenden Rechteinhaber. Weder diese Spezifikationen noch Teile davon dürfen ohne Genehmigung von TP-LINK TECHNOLOGIES CO., LTD in irgendeiner Form oder auf irgendwelche Art und Weise kopiert oder für jegliche Zwecke der Übersetzung, Umwandlung oder Anpassung verwendet werden. Copyright ©...

  • Seite 3: Fcc Statement

    Dieses Gerät muss jegliche eindringende Interferenz tolerieren, einschließlich solcher, die unerwünschtes Verhalten hervorruft. Sä mtliche nicht von TP-LINK genehmigten Änderungen am Gerät kö nnen die Betriebserlaubnis erlöschen lassen. Bemerkung: Der Hersteller ist für sä mtliche Interferenzen, die durch unsachgemäßen Gebrauch des Gerätes entstehen, nicht verantwortlich.
  • Seite 4 Nationale Restriktionen Dieses Gerät ist für den Betrieb zu Hause und im Bü ro in allen EU-Lä ndern (und anderen Ländern, die die EU-Direktive 1999/5/EC befolgen) zugelassen. Es gelten keine Betriebseinschränkungen außer den folgenden: Land Restriktion Grund/Bemerkung keine Für ö ffentlichen Betrieb und Betrieb im Freien ist Bulgarien eine allgemeine Betriebserlaubnis erforderlich.

  • Seite 5: Konformitätserklärung

    KONFORMITÄ TSERKLÄ RUNG Für das Gerät: Produktbeschreibung: 150Mbps-Wireless-Lite-N-Accesspoint Modellnr.: TL-WA701ND Handelsmarke: TP-LINK erklären wir selbstverantwortlich, dass dieses Produkt alle darauf anwendbaren technischen Regelungen nach folgender Richtlinie erfüllt: Direktiven 1999/5/EC Das oben angegebene Produkt entspricht den folgenden Standards/Normen: ETSI EN 300 328 V1.7.1: 2006 ETSI EN 301 489-1 V1.8.1:2008&...

  • Seite 6: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Verpackungsinhalt ....................1 Konventionen ......................1 Inhaltsübersicht dieses Handbuchs ............... 2 Kapitel 1. Einführung .................... 3 Produktübersicht ..................... 3 Hauptfunktionalitäten ..................4 Gehäuse ......................4 1.3.1 Vorderseite ......................4 1.3.2 Rückseite ......................6 Kapitel 2. Hardwareinstallation ................7 Bevor Sie anfangen ..................7 Installationsanforderungen ................
  • Seite 7 4.7.5 Backup & Restore .................... 56 4.7.6 Ping Watch Dog ....................57 4.7.7 Reboot ......................57 4.7.8 Password ......................58 4.7.9 System Log ...................... 58 Anhang A: Anwendungsbeispiel ................60 Anhang B: Werkseinstellungen ................63 Anhang C: Fehlerbehebung .................. 64 Anhang D: Spezifikationen ..................

  • Seite 8: Verpackungsinhalt

    Sie sich bitte mit Ihrem Händler in Verbindung. Konventionen Die Begriffe „der AP“, „der TL-WA701ND“ oder „das Gerät“ bezeichnen in diesem Handbuch den 150Mbps-Wireless-Lite-N-Accesspoint TL-WA701ND, sofern nicht anders angegeben. Die in diesem Dokument angegebenen Parameter dienen nur als Beispiele zur Einrichtung des Produkts und können sich von Ihrer Situation unterscheiden.

  • Seite 9: Inhaltsübersicht Dieses Handbuchs

    Inhaltsübersicht dieses Handbuchs Verpackungsinhalte: Zählt auf, was in der Verpackung enthalten ist. Kapitel 1 Einführung: Eine Einführung 150Mbps-Wireless-Lite-N-Accesspoint TL-WA701ND. 1.1 Produktübersicht: Legt die Vorteile der Benutzung dieses APs dar. 1.2 Hauptfunktionalitäten: Stellt die Hauptfunktionalitäten vor. 1.3 Gehäuse: Beschreibung der LEDs, Ports und Tasten des APs.

  • Seite 10: Produktübersicht

    Anforderungen der IEEE-Spezifikation und ist daher nicht selbst als Wireless-N-Gerät laut Wi-Fi-Zertifizierung anzusehen. Der TL-WA701ND verfü gt über eine einfach zu bedienende webbasierende Oberfläche zur Installation und Verwaltung. Auch für Benutzer, die sich mit Accesspoints nicht so gut auskennen, ist die Einrichtung mit diesem Handbuch ein Kinderspiel. Bevor Sie den AP installieren, lesen Sie...

  • Seite 11: Hauptfunktionalitäten

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 1.2 Hauptfunktionalitä ten Merkmal Bedeutung Nutzung der Technik IEEE 802.11n WLAN-Datenraten von bis zu 150Mbps Mehrere Verschlüsselungsstandards: WEP mit Absicherung Datenverkehrs 64, 128 und 152 Bit sowie WPA/WPA2 und Funkstrecke WPA-PSK/WPA2-PSK DHCP-Server Dynamische Vergabe von IP-Konfigurationen MAC-Adressfilterung Kontrolle der Zugriffsrechte der drahtlosen...
  • Seite 12 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Die Vorderseite des TL-WA701ND verfügt ü ber LEDs, die den Gerätezustand anzeigen. Tabelle 1-1 beschreibt diese einzeln. LEDs Name Status Bedeutung Keine Betriebsspannung liegt an Power Das Gerät ist eingeschaltet Hardwarefehler System Initialisierung Blinkt Das Gerät funktioniert einwandfrei...

  • Seite 13: Rückseite

    150Mbps-Wireless-Lite-N-Accesspoint 1.3.2 Rückseite Bild 1-2 Auf der Rückseite des TL-WA701ND finden Sie Folgendes. POWER: Anschluss für den Spannungsadapter des TL-WA701ND. LAN: 10/100Mbps-RJ45-Anschluss für ein Ethernetgerät wie einen Switch oder einen Router. RESET: Taste zum Herstellen der Standardeinstellungen des APs. Es gibt zwei Methoden zum Wiederherstellen der Standardeinstellungen: Methode 1: Drücken Sie die Reset-Taste für ca.

  • Seite 14: Kapitel 2. Hardwareinstallation

     Betriebstemperatur: 0° C..40° C (32° F..104° F)  Relative Luftfeuchtigkeit im Betrieb: 10%..90%, nicht-kondensierend 2.3 Anschluss des Gerätes In Bild 2-1 sehen Sie ein typisches Anwendungsbeispiel des TL-WA701ND in einer Netzinfrastruktur. Ein Infrastrukturnetz beinhaltet einen Accesspoint oder einen WLAN-Router.
  • Seite 15 Finden Sie einen optimalen Platz für den AP. Normalerweise ist die Mitte des Bereiches, aus dem darauf zugegriffen werden soll, ratsam. Richten Sie die Antennen aus. Normalerweise ist die Senkrechte eine gute Ausrichtung. Verbinden Sie den Ethernet-Breitbandrouter mit dem TL-WA701ND. Schalten Sie ihn ein. Verbinden Sie einen WLAN-PC mit Ihrem Netz ...

  • Seite 16: Kapitel 3. Pc Konfigurieren

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Kapitel 3. PC konfigurieren Dieses Kapitel beschä ftigt sich damit, wie Sie Ihren PC zur Kommunikation mit dem AP bringen. Alle PCs in Ihrem Netz mü ssen sich im selben IP-Adressbereich befinden und es darf keine Adresse mehrfach vergeben sein. Konfigurieren Sie die IP-Adresse 192.168.1.* von Hand (* steht für eine ganze Zahl von 1 bis 253).
  • Seite 17 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Auf der Seite Allgemein der Eigenschaften der LAN-Verbindung doppelklicken Sie Internetprotokoll (TCP/IP) oder markieren Sie dies und klicken dann Eigenschaften. Bild 3-3 Stellen Sie die IP-Konfiguration von Hand ein. Wä hlen Sie Folgende IP-Adresse verwenden:. Geben Sie „192.168.1.*“, wobei * für eine in Ihrem Netz nicht verwendete IP-Adressendung von 1 bis 253 steht, in das Feld IP-Adresse ein und „255.255.255.0“...
  • Seite 18 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Überprü fen Sie die Konnektivität zwischen Ihrem PC und dem AP mittels des Befehls ping. Drücken Sie gleichzeitig die Windows-Taste und R und geben Sie cmd in das Feld ein. Bestätigen Sie mit OK. Geben Sie nun ping 192.168.1.254 ein und drücken Sie Enter.
  • Seite 19 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Sieht die Ausgabe dagegen wie in Bild 3-6 aus, besteht keine Verbindung zum AP. Bild 3-6 In diesem Fall tun Sie bitte Folgendes: Überprü fen Sie die physische LAN-Verbindung zwischen PC und AP. Die LAN-LED des APs und die des PCs (sofern vorhanden) müssen aufleuchten.

  • Seite 20: Kapitel 4. Gerätekonfiguration

    150Mbps-Wireless-Lite-N-Accesspoint Kapitel 4. Gerätekonfiguration Dieses Kapitel befasst sich mit der Konfiguration des APs ü ber die Weboberfläche. Der 150Mbps-Wireless-Lite-N-Accesspoint TL-WA701ND ist einfach und plattformunabhängig über einen Webbrowser (z.B. Konqueror, Safari, Chrome oder Firefox) zu konfigurieren. 4.1 Login Öffnen Sie Ihren Webbrowser und laden Sie die Seite http://192.168.1.254.
  • Seite 21 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Bild 4-3 Gerätestatus  Firmware Version - Die aktuell installierte Firmwareversion.  Hardware Version - Die Hardwareversion des APs (kann nicht geä ndert werden!) Wired - Dieser Abschnitt bezieht sich auf die LAN-Verbindung. Es werden MAC-Adresse,  IP-Adresse und Subnetzmaske gezeigt.

  • Seite 22: Qss

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 4.3 QSS QSS (Quick Secure Setup) hilft Ihnen dabei, Ihr WPS-kompatibles Gerät schnell und sicher Ihrem Netz hinzuzufü gen. Dieser Abschnitt fü hrt Sie durch die Prozedur des Hinzufügens zu einem bestehenden Netz. Die QSS-Funktion ist nur verfügbar, wenn die Betriebsart Accesspoint oder Multi-SSID gewä...
  • Seite 23 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Schritt 3: Warten Sie, bis folgendes Bild erscheint. Klicken Sie Finish, um die QSS-Konfiguration abzuschließen. QSS-Konfiguration des drahtlosen Adapters Methode 2: Schritt 1: Drücken Sie die QSS-Taste auf der Vorderseite des Gehäuses. Schritt 2: Zur Konfiguration des drahtlosen Adapters wählen Sie im QSS-Konfigurationstool „Taste am Accesspoint drücken”...
  • Seite 24 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Schritt 3: Warten Sie, bis Folgendes erscheint. Klicken Sie Fertigstellen, um die Konfiguration abzuschließen. QSS-Konfiguration des drahtlosen Adapters Methode 3: Schritt 1: Belassen Sie QSS es bei der Standardeinstellung Aktiviert und klicken Sie Gerät hinzufügen wie in Bild 4-4 gezeigt. Folgendes Bild erscheint.
  • Seite 25 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint QSS-Konfiguration des drahtlosen Adapters Schritt 4: Warten Sie, bis folgendes Bild erscheint. Klicken Sie Fertigstellen, um die QSS-Konfiguration zu beenden. QSS-Konfiguration des drahtlosen Adapters II. MIttels PIN Unterstützt das neue Gerät WPS (Wi-Fi Protected Setup) und die zugehörige PIN-Methode, können Sie es durch Eingabe einer PIN mit folgenden Methoden zu Ihrem Netz hinzufügen.
  • Seite 26 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Schritt 2: Wählen Sie „PIN des neuen Gerätes eingeben” und geben Sie die PIN des neuen Adapters (z.B. 16952898) in das Feld PIN ein, wie oben gezeigt. Klicken Sie Verbinden.  Bemerkung: Die PIN des Adapters wird im QSS-Konfigurationsprogramm angezeigt (siehe Bild unten).

  • Seite 27: Network

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint QSS-Konfiguration des drahtlosen Adapters  Bemerkung: Die Standard-PIN des APs finden Sie auf einem Aufkleber oder auf der QSS-Konfigurationsseite wie in Bild 4-4. Wurde die Verbindung zu dem neuen Gerät erfolgreich hergestellt, sehen Sie Folgendes:  Bemerkungen: Die QSS-LED des APs leuchtet für 5 Minuten grün auf, wenn das Gerät erfolgreich in das Netz integriert wurde.

  • Seite 28: Wireless

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Bild 4-6 LAN Type - Wä hlen Sie Dynamic IP, um die IP-Konfiguration von einem DHCP-Server zu  beziehen (nicht empfohlen) oder Static IP, um die IP-Konfiguration von Hand einzustellen. IP Address - Geben Sie die IP-Adresse Ihres APs (Standard: 192.168.1.254) ein.

  • Seite 29: Wireless Settings

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Bild 4-7 Das Menü Wireless 4.5.1 Wireless Settings Wä hlen Sie Wireless -> Wireless Settings, können Sie die Grundeinstellungen Ihres WLANs tätigen (Bild 4-8). Auf dieser Seite können Sie den Betriebsmodus Ihres Gerätes einstellen. Es werden sechs Betriebsarten unterstützt: Accesspoint, Multi-SSID, Client, Repeater, Universal Repeater und Bridge with AP.
  • Seite 30 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint zwischen Groß- und Kleinschreibung unterschieden. Beispielsweise bezeichnen die SSIDs TP-LINK und tp-link unterschiedliche Netze. Region - Wä hlen Sie aus der Drop-Down-Liste die Region aus, in der der AP sich befindet.  Damit verbunden sind Spezifikationen für die vom AP verwendeten Kanäle und Weiteres.
  • Seite 31 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 2) Multi-SSID: In diesem Modus kann das Gerät bis zu 4 SSIDs aussenden. Bild 4-9 Einstellungen im Modus Multi-SSID Enable VLAN - Ist diese Option aktiv, können Sie die VLAN ID jedes Netzes einzeln setzen.  Damit können Sie beispielsweise ein Gastnetz und ein internes Netz anlegen und ü ber VLAN unterscheiden.
  • Seite 32 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint verursachen. Ist die Region, in der der Router steht, nicht in dieser Liste aufgeführt, wenden Sie sich bitte an die zustä ndigen Behörden. Haben Sie Ihre Region ausgewä hlt und Save geklickt, erscheint folgender Hinweis. Stellen Sie aus obigen Gründen sicher, dass die Einstellung Region stimmt und klicken Sie OK.
  • Seite 33 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 3) Client: In dieser Betriebsart dient der AP dazu, ein Ethernetgerät als WLAN-Station Ihrem drahtlosen Netz hinzuzufü gen. Bild 4-10 Einstellungen im Client-Modus Enable WDS - Der Client kann sich mit aktiviertem oder deaktiviertem WDS zum AP ...
  • Seite 34 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Hinweis  Bemerkung: Aus rechtlichen Gründen verfügt die Nordamerika-Version dieses Accesspoints nicht über die Möglichkeit, die Region einzustellen. Channel Width - Legt die verwendete Kanalbreite fest. Es ist in der Regel nicht erforderlich,  diese abzuändern. Enable Wireless Radio - WLAN-Zugriff zulassen oder nicht.
  • Seite 35 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint verursachen. Ist die Region, in der der Router steht, nicht in dieser Liste aufgeführt, wenden Sie sich bitte an die zustä ndigen Behörden. Haben Sie Ihre Region ausgewä hlt und Save geklickt, erscheint folgender Hinweis. Stellen Sie aus obigen Gründen sicher, dass die Einstellung Region stimmt und klicken Sie OK.
  • Seite 36 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint MAC of AP - MAC-Adresse des Root-APs, dessen Reichweite Sie vergrößern mö chten.  Region - Wä hlen Sie aus der Drop-Down-Liste die Region aus, in der der AP sich befindet. Damit verbunden sind Spezifikationen für die vom AP verwendeten Kanäle und Weiteres.
  • Seite 37 „XXXXXX“ für die letzten sechs Zeichen der MAC-Adresse des APs steht. Hierbei wird zwischen Groß- und Kleinschreibung unterschieden. Beispielsweise bezeichnen die SSIDs TP-LINK und tp-link unterschiedliche Netze. Region - Wä hlen Sie aus der Drop-Down-Liste die Region aus, in der der AP sich befindet.

  • Seite 38: Wireless Security

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Hinweis  Bemerkung: Aus rechtlichen Gründen verfügt die Nordamerika-Version dieses Accesspoints nicht über die Möglichkeit, die Region einzustellen. Channel - Legt die Betriebsfrequenz des Gerätes fest. Diese Einstellung braucht nicht  geändert zu werden, es sei denn, Sie stellen Störungen in diesem Frequenzbereich fest.

  • Seite 39: Accesspoint

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 1) Accesspoint Bild 4-14 Sicherheitseinstellungen Accesspoint Operation Mode - Zeigt die aktuelle Betriebsart an.  Disable Security - Hiermit kö nnen Sie verfügen, dass der AP ganz ohne Verschlüsselung  arbeitet. Damit kann jeder in Reichweite sich mit dem AP verbinden. Es wird wärmstens empfohlen, dass Sie statt dieser Option eine mit Sicherheit wählen.
  • Seite 40 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Hexadecimal gewählt, können Sie nur Buchstaben von A bis F und arabische Ziffern verwenden. Der Wert 0 ist allerdings unzulässig. Bitte beachten Sie die vorgegebene Schlüssellä nge.  WEP Key - Wä hlen Sie einen der vier Schlüssel aus, um diesen zu verwenden.
  • Seite 41 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Klicken Sie Save, um die auf dieser Seite getätigten Einstellungen zu speichern.  Bemerkung: Um die auf dieser Seite getätigten Einstellungen zu übernehmen, muss der Accesspoint nach Klicken auf Save neugestartet werden. Ein Hinweis wird Sie zusätzlich daran erinnern.
  • Seite 42 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint  Radius Server IP - IP-Adresse des Radius-Servers.  Radius Port - Port, auf dem der Radius-Dienst läuft.  Radius Password - Passwort des Radius-Servers.  Group Key Update Period - Gruppenschlüsselaktualisierungsintervall in Sekunden. Zulässige Werte sind 0 oder mindestens 30. 0 bedeutet keine Aktualisierung.
  • Seite 43 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 3) Client Bild 4-16 Sicherheitsoptionen des Clients Operation Mode - Zeigt die aktuelle Betriebsart.  Disable Security - Aktivieren Sie diese Option, wenn Sie den Client in ein unverschlüsseltes  Netz bringen möchten. Es wird wärmstens empfohlen, dass Sie stattdessen ein verschlüsseltes Netz betreiben und dann hier eine Sicherheitsoption anwä...
  • Seite 44 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint  Key Type - Hier können Sie die Schlü ssellänge (64, 128 oder 152 Bit) auswählen. Der Wert „Disabled" bedeutet hier, dass der Schlüssel ungü ltig ist. Verschlüsselung mit 64 Bit - Der Schlüssel muss aus 10 Hexadezimal- oder 5 ASCII-Zeichen bestehen.
  • Seite 45 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 4) Repeater Bild 4-17 Sicherheitseinstellungen des Repeaters Operation Mode - Zeigt die aktuelle Betriebsart.  Disable Security - Aktivieren Sie diese Option, wenn Sie den Repeater in ein  unverschlüsseltes Netz bringen mö chten. Es wird wärmstens empfohlen, dass Sie stattdessen ein verschlü...
  • Seite 46 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint  Key Type - Hier können Sie die Schlü ssellänge (64, 128 oder 152 Bit) auswählen. Der Wert „Disabled" bedeutet hier, dass der Schlüssel ungü ltig ist. Verschlüsselung mit 64 Bit - Der Schlüssel muss aus 10 Hexadezimal- oder 5 ASCII-Zeichen bestehen.
  • Seite 47 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 5) Universal Repeater Bild 4-18 Sicherheitseinstellungen des Universal Repeaters Operation Mode - Zeigt die aktuelle Betriebsart.  Disable Security - Aktivieren Sie diese Option, wenn Sie den Repeater in ein  unverschlüsseltes Netz bringen mö chten. Es wird wärmstens empfohlen, dass Sie stattdessen ein verschlü...
  • Seite 48 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint  Key Type - Hier können Sie die Schlü ssellänge (64, 128 oder 152 Bit) auswählen. Der Wert „Disabled" bedeutet hier, dass der Schlüssel ungültig ist. Verschlüsselung mit 64 Bit - Der Schlüssel muss aus 10 Hexadezimal- oder 5 ASCII-Zeichen bestehen.
  • Seite 49 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 6) Bridge with AP Bild 4-19 Sicherheitseinstellungen im Modus Bridge with AP Operation Mode - Zeigt die aktuelle Betriebsart.  Disable Security - Aktivieren Sie diese Option, wenn Sie die Bridge unverschlüsselt arbeiten  lassen möchten. Es wird wärmstens empfohlen, dass Sie Verschlüsselung benutzen.

  • Seite 50: Wireless Mac Filtering

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Verschlüsselung mit 64 Bit - Der Schlüssel muss aus 10 Hexadezimal- oder 5 ASCII-Zeichen bestehen. Verschlüsselung mit 128 Bit - Der Schlüssel muss aus 26 Hexadezimal- oder 13 ASCII-Zeichen bestehen. Verschlüsselung mit 152 Bit - Der Schlüssel muss aus 32 Hexadezimal- oder 16 ASCII-Zeichen bestehen.
  • Seite 51 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint MAC Address Filtering entry“ erscheint (Bild 4-21). Bild 4-21 Hinzufügen oder Bearbeiten eines MAC-Adressfiltereintrags MAC Address - Die MAC-Adresse des zu kontrollierenden WLAN-Gerätes.  Description - Eine einfache Beschreibung des WLAN-Gerätes.  Status - Der Status des Eintrags: Enabled (aktiviert) oder Disabled (deaktiviert).

  • Seite 52: Wireless Advanced

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Klicken Sie Next, um auf die nächste Seite zu wechseln oder Previous, um zur vorigen Seite zurückzukehren. Beispiel: Soll die WLAN-Station A mit der MAC-Adresse 00-0A-EB-00- 07-BE Zugriff bekommen, wä hrend alle anderen Gerä te nicht in das WLAN dü rfen, sollte die Filterliste folgendermaßen konfiguriert werden: 1.

  • Seite 53: Throughput Monitor

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Operation Mode - Der aktuelle Gerätemodus  Tx Power - Sendeleistung des Gerätes. Sie kö nnen zwischen Hoch, Mittel und Niedrig  (High, Middle und Low) wählen. High ist die Standardeinstellung und auch empfohlen. Beacon Interval - Ein Wert von 20 bis 1000 Millisekunden. In diesen Zeitabständen werden ...

  • Seite 54: Wireless Statistics

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Bild 4-23 Durchsatzmonitor Rate - Die Einheit, in der der Durchsatz gemessen wird.  Run Time - Die bisherige Laufzeit des Durchsatzmonitors.  Transmit - Senderate  Receive - Empfangsrate  Klicken Sie Start, um den Durchsatzmonitor zu starten.

  • Seite 55: Dhcp

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Bild 4-24 Statistiken zu den verbundenen WLAN-Stationen  Operation Mode - Zeigt die aktuell aktive Betriebsart. Ist diese Multi-SSID, werden alle verbundenen WLAN-Gerä te angezeigt.  MAC Address - MAC-Adresse des Gerätes.  Current Status - Status des verbundenen Gerätes: AP-UP, AP-DOWN, STA-AUTH, STA-ASSOC, STA-JOINED, WPA, WPA-PSK, WPA2, WPA2-PSK oder Disconnected.
  • Seite 56 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint befindlichen DHCP-Client-PCs automatisch stattfindet. Bitte beachten Sie, dass in einem einzigen Netz normalerweise nur ein einziger DHCP-Server erforderlich ist und dass ein normaler Heimrouter diese Funktion bereits ü bernimmt. Der DHCP-Server auf der Seite in Bild 4-26 konfiguriert werden: Bild 4-26 Einstellungen des DHCP-Servers DHCP Server - Hiermit können Sie den integrierten DHCP-Server deaktivieren (Disable,...

  • Seite 57: Dhcp Clients List

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 2 Damit ein DHCP-Server Adressen vergeben kann, müssen die zugehörigen Computer dafü r eingestellt sein: „IP-Adresse automatisch beziehen“ 3 Um die Änderungen auf dieser Seite zu übernehmen, muss der AP neugestartet werden. 4.6.2 DHCP Clients List m Menü DHCP -> DHCP Clients List sehen Sie Client Name (Hostnamen), MAC Address (MAC-Adresse), Assigned IP (aktuell zugewiesene IP-Adresse) und Lease Time (verbleibende Haltezeit) für jeden verbundenen DHCP-Client (Bild 4-27).

  • Seite 58: System Tools

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint  MAC Address - Die MAC-Adresse, mit der ein PC immer die angegebene IP-Adresse bekommt.  Reserved IP Address - Die reservierte IP-Adresse.  Status - Eine Reservierung kann deaktiviert werden, ohne dass sie gelöscht wird.  Modify/Delete - Bearbeiten oder Löschen des entsprechenden Eintrages.

  • Seite 59: Snmp

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Bild 4-29 Das Menü „System Tools“ 4.7.1 SNMP Unter System Tools -> SNMP können Sie mittels des integrierten SNMP-Agents Statistiken und Statusinformationen abrufen. Das „Simple Network Management Protocol“ (SNMP) ist ein verbreitetes Netzwerküberwachungs- und -managementprotokoll. Um die Funktion zu aktivieren, wählen Sie Enable aus und fü...

  • Seite 60: Diagnostic

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint geeigneten Zugriffsrechten), aber der neue Wert wird beim nächsten Start des Agents nicht mehr vorhanden sein. Get Community - Name der Community, die nur Lesezugriff auf die SNMP-Informationen des  Gerätes bekommen soll. Dieser Name kann als Gruppenpasswort aufgefasst werden.
  • Seite 61 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint  Diagnostic Tool - Auswahl des gewünschten Diagnosetools  Ping - Das Ping-Tool erkennt Konnektivitätsprobleme, unzuverlässige Erreichbarkeit und Probleme bei der Namensauflö sung, indem es mit Hilfe des „Internet Control Message Protocol“ (ICMP) Echo-Anforderungen schickt und die Antworten auswertet. Als Ziel können Sie sowohl IP-Adressen als auch Domä...

  • Seite 62: Firmware Upgrade

    Bevor Sie die Firmware aktualisieren, sollten Sie die bereits getätigten Einstellungen außerhalb des Gerätes sichern, damit sie beim Upgrade nicht verloren gehen. Um die Firmware zu aktualisieren, verfahren Sie wie folgt: Laden Sie sich die neueste Version von der TP-LINK-Seite http://www.tp-link.com herunter.

  • Seite 63: Factory Defaults

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint 4.7.4 Factory Defaults Auf der Seite System Tools -> Factory Default können Sie die Werkseinstellungen des Accesspoints wiederherstellen (Bild 4-34). Bild 4-34 Standardeinstellungen wiederherstellen Klicken Sie Restore, um die von Ihnen getätigten Einstellungen zu löschen. Danach gelten: ...

  • Seite 64: Ping Watch Dog

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint neu. Schalten Sie das Gerät währenddessen keinesfalls aus und trennen Sie die Verbindung nicht. 4.7.6 Ping Watch Dog Unter System Tools -> Ping Watch Dog lässt Sie die Verbindung zu einem entfernten Host über längere Zeit ü berwachen. Die Funktion pingt die angegebene IP-Adresse (z.B. den Internetgateway) kontinuierlich an.

  • Seite 65: Password

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint  Änderung der IP-Adresse (System startet automatisch neu).  Änderungen an der WLAN-Konfiguration.  Änderung des Web-Management-Ports.  Upgrade der Firmware (System startet automatisch neu).  Wiederherstellen der Standardeinstellungen (System startet automatisch neu).  Rückspielen der Konfiguration aus einer Datei (System startet automatisch neu).
  • Seite 66 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Bild 4-39 Geräteprotokoll Das Gerät kann sä mtlichen Verkehr zur Fehlersuche protokollieren. Log Type - Durch diese Funktion können Sie die Einträge nach Typ filtern.  Log Level - Durch diese Funktion können Sie die Einträge nach Wichtigkeit filtern.

  • Seite 67: Anhang A: Anwendungsbeispiel

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Anhang A: Anwendungsbeispiel Der TL-WA701ND bietet die Mö glichkeit, ein drahtloses Gerät mit einem Ethernet zu verbinden. Soll Ihr über einen WLAN-Adapter verfügender Computer an ein Drahtnetz angeschlossen werden, gehen Sie bitte wie folgt vor. Konfigurieren Sie den AP über eine drahtgebundene Verbindung.
  • Seite 68 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Klicken Sie Start rufen Sie die Systemsteuerung auf. Wählen Sie Netzwerkverbindungen. Seite Netzwerkverbindungen rechtsklicken Drahtlose Netzwerkverbindung und wählen ggf. Aktivieren, um den Adapter zu aktivieren. Rechtsklicken Sie im System Tray auf das Symbol „ ” und wählen Sie Verfügbare...
  • Seite 69 TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Drahtlosnetzwerke anzeigen. Wä hlen Sie Ihr neues WLAN aus (hier: TP-LINK) und klicken Sie Verbinden. Die folgende Seite erscheint und zeigt Ihnen an, dass die Verbindung erfolgreich hergestellt wurde.

  • Seite 70: Anhang B: Werkseinstellungen

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Anhang B: Werkseinstellungen Parameter Wert Allgemein Benutzername admin Passwort admin IP-Adresse 192.168.1.254 Subnetzmaske 255.255.255.0 WLAN SSID TP-LINK_XXXXXX („XXXXXX“=6 letzte Ziffern Ihrer MAC-Adresse) Sicherheit MAC-Adressfilterung DHCP DHCP-Server Start-IP-Adresse 192.168.1.100 End-IP-Adresse 192.168.1.199 Adresshaltezeit 120 Minuten Standardgateway 0.0.0.0 Erster DNS-Server 0.0.0.0 Zweiter DNS-Server 0.0.0.0...

  • Seite 71: Anhang C: Fehlerbehebung

    Stellen Sie sicher, dass das Netzteil korrekt mit dem AP verbunden ist. Stellen Sie sicher, dass das Netzteil korrekt mit einer spannungsführenden Steckdose verbunden ist. Stellen Sie sicher, dass Sie das Original-TP-LINK-Netzteil benutzen. Die LAN-LED leuchtet nicht. Es besteht ein Problem mit der physischen Verbindung. Überprü fen Sie Folgendes: Stellen Sie sicher, dass beide Enden des LAN-Kabels korrekt eingesteckt sind und dass das andere Gerät eingeschaltet ist.

  • Seite 72: Anhang D: Spezifikationen

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Anhang D: Spezifikationen Allgemein Standards IEEE 802.3, 802.3u, 802.11n, 802.11b und 802.11g, TCP/IP, DHCP Protokolle Sicherheit FCC, CE Emissionen 10/100M-RJ45-LAN-Anschluss Autoabstimmung Ports Unterstützung für passives PoE 10BASE-T: UTP CAT 3/4/5 (max. 100m) EIA/TIA-568 100Ω STP (max. 100m) Kabel 100BASE-TX: UTP CAT 5/5e (max.

  • Seite 73: Anhang E: Glossar

    TL-WA701ND 150Mbps-Wireless-Lite-N-Accesspoint Anhang E: Glossar 802.11b - Der Standard 802.11b spezifiziert drahtloses Netzwerken mit 11 Mbps durch Benutzung Direct-Sequence-Spread-Spectrum(DSSS)-Technologie Funkverbindungen lizenzfreien Frequenzbereich bei 2,4GHz sowie WEP-Verschlüsselung. 802.11b-Netze sind auch als Wi-Fi-Netze bekannt. 802.11g - Spezifikation für drahtloses Netzwerken mit 54 Mbps durch Benutzung von...
  • Seite 74 TL-WA701ND Drahtloser 150M-Accesspoint TL-WA801ND/TL-WA901ND Drahtloser 300M-Accesspoint Rev： 1.1.0...
  • Seite 75 Warenzeichen von TP-LINK TECHNOLOGIES CO., LTD. Andere Marken- und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer entsprechenden Halter. Keines der beschriebenen Teile darf ohne Erlaubnis von TP-LINK TECHNOLOGIES CO., LTD. in irgendeiner Form oder durch irgendein Mittel reproduziert oder gebraucht werden, wie beispielsweise Übersetzung, Transformation oder Adaption.

  • Seite 76: Fcc-Radiowellenaussendungsstatement

    FCC-STATEMENT Dieses Gerät wurde getestet und entspricht den Spezifikationen eines B-Klasse-Gerätes laut Teil 15 der FCC-Reglementierung. Diese Spezifikationen sollen gegen schädliche Einwirkungen des Geräts in einer häuslichen Umgebung schützen. Dieses Gerät erzeugt und benutzt Funksignale und kann, falls es nicht sachgemäß und den Anweisungen entsprechend installiert wird, Funkkommunikation stören.
  • Seite 77 Nationale Beschränkungen 2400,0..2483,5 MHz Land Beschränkung Grund/Bemerkung Es ist eine allgemeine Genehmigung für Betrieb Bulgarien Freien öffentlichen Plätzen erforderlich. Militärische Ortungsdienste benutzen dieses Betrieb Freien Band. Es wurden bereits Maßnahmen getroffen, begrenzt eine WLAN-Betrieb überhaupt Frankreich Sendeleistung ermöglichen. Volle Funktionsfähigkeit ist für das 10mW Band Jahr 2012 geplant.
  • Seite 78 INHALTSVERZEICHNIS Kapitel 1 Konventionen ..................1 Kapitel 2 FAQs ....................1 Einsatz als Accesspoint ................... 1 Einsatz als Repeater ....................4 Einsatz als Client ..................... 7 Besonderheiten bei Verwendung der Kanäle 12 und 13 ........10 Kapitel 3 IP-Konfiguration am Computer ............12 Windows XP ......................

  • Seite 79: Kapitel 1 Konventionen

    In den Bildern sichtbare Parameter sind lediglich beispielhaft und können sich von der konkreten Situation unterscheiden. Sie können diese Parameter Ihren Bedürfnissen anpassen. Für die Abbildungen in diesem Handbuch wurde der TL-WA701ND herangezogen. Für die anderen beiden behandelten Accesspoints würden die Abbildungen ähnlich aussehen. Kapitel 2...
  • Seite 80 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint 3. Klicken Sie im Menü unter Wireless auf Wireless Settings. Der AP befindet sich bereits in dem gewünschten Modus „Access Point“. 4. Geben Sie in das Feld SSID einen eindeutigen (in dieser Umgebung noch nicht vorhandenen) Namen für das drahtlose Netz ein. Sendet Ihr Router ein WLAN aus, sollte der Name sich vom Namen des Router-WLANs unterscheiden.
  • Seite 81 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Wählen Sie die Option WPA-PSK/WPA2-PSK an. 9. Die Werte für Version und Encryption können auf Automatic bleiben. 10. Unter PSK Password geben Sie ein Passwort für den Zugang zu dem WLAN des Accesspoints ein. Dieses wird von jedem Client abgefragt, der zu Ihrem WLAN Verbindung aufbauen möchte.

  • Seite 82: Einsatz Als Repeater

    Router/Hauptaccesspoint die IP-Adresse 192.168.2.1 hat. Weiterhin wird angenommen, dass Sie die deutsche Ausgabe entweder von Windows XP oder von Windows Vista benutzen. Der TP-LINK-Accesspoint hat die englische Firmware installiert und steht auf den Standardeinstellungen. Schließen Sie den AP zunächst über Kabel an einen Computer an. Der AP hat im Auslieferungszustand die IP-Adresse 192.168.1.254, befindet sich also in einem anderen...
  • Seite 83 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Sie sagt aus, dass Sie gegen geltende Gesetze verstoßen können, wenn Sie hier eine falsche Region auswählen, da der Router dann unter Umständen mit unzulässigen Frequenzen/Sendeleistungen arbeitet. 5. Belassen Sie die restlichen Einstellungen auf ihren Standardwerten und klicken Sie Search oder Survey.
  • Seite 84 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint 10. Speichern Sie Ihre Änderungen mit Save und starten Sie den Repeater mit System Tools -> Reboot neu. 11. Klicken Sie im Menü unter Wireless auf Wireless Statistics. Sie sehen den Verbindungsstatus des Repeaters. Erzeugen Sie Datenverkehr, sollten die Anzahlen der Received Packets und der Sent Packets zunehmen.

  • Seite 85: Einsatz Als Client

    TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Option Universal Repeater unter Angabe derselben MAC-Adresse wie bei Repeater. Abhängig von der WDS-Einstellung Ihres Hauptaccesspoints bzw. Routers ist dies die korrekte Betriebsart. Wurde Ihr Repeater erfolgreich konfiguriert und Sie möchten Ihre LAN-Verbindung für weitere Zwecke als lediglich für die Konfiguration des Repeaters verwenden, muss Ihr PC nur noch auf die alte IP-Konfiguration zurückgestellt werden (normalerweise IP-Adresse automatisch beziehen bzw.
  • Seite 86 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Vergeben Sie die IP-Adresse (IP Address) 192.168.2.2, die Subnetzmaske (Subnet Mask) 255.255.255.0 und den Standardgateway (Gateway) 192.168.2.1. Klicken Sie Save. Nun ist der AP für Ihr Subnetz konfiguriert. Er ist ab sofort unter der Adresse 192.168.2.2 erreichbar.
  • Seite 87 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Sie sagt aus, dass Sie gegen geltende Gesetze verstoßen können, wenn Sie hier eine falsche Region auswählen, da der Router dann unter Umständen mit unzulässigen Frequenzen/Sendeleistungen arbeitet. 4. Belassen Sie die restlichen Einstellungen auf ihren Standardwerten und klicken Sie Search oder Survey.

  • Seite 88: Besonderheiten Bei Verwendung Der Kanäle 12 Und 13

    TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint 9. Ist Ihr WLAN mit WPA oder WPA2 verschlüsselt, wählen Sie WPA-PSK/WPA2-PSK an. Als PSK Password geben Sie das WPA-Passwort, mit dem Ihr WLAN verschlüsselt ist, ein. 10. Speichern Sie Ihre Änderungen mit Save und starten Sie den AP neu. 11.
  • Seite 89 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint deutschen Kanalsatz um und füllen Sie das Pflichtfeld MAC of AP bzw. SSID mit Fantasiedaten: Im Fall „Repeater“ Im Fall „AP-Client“ Klicken Sie dann Save. Folgender Hinweis erscheint: Starten Sie den Accesspoint entsprechend den Anweisungen neu und kehren Sie auf die Seite Wireless ->...

  • Seite 90: Kapitel 3 Ip-Konfiguration Am Computer

    TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Kapitel 3 IP-Konfiguration am Computer Dieses Kapitel beschreibt, wie Sie die IP-Konfiguration Ihres Computers ändern. Ist Ihr Betriebssystem nicht aufgeführt, halten Sie sich am besten an die Beschreibung für das Ihrem Betriebssystem am ähnlichsten erscheinende. Alternativ können Sie natürlich auch die Dokumentation des Betriebssystems konsultieren.

  • Seite 91: Windows 7

    TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Verbindungen innerhalb desselben Netzes nicht notwendig. Soll der LAN-Adapter auf automatische Konfiguration gestellt werden, wählen Sie IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen aus. Um die Änderungen zu übernehmen, schließen Sie dieses und das vorige Fenster, indem Sie jeweils auf OK klicken.

  • Seite 92: Windows Vista

    TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Sie sehen in der Mitte des erscheinenden Fensters den Eintrag Internetprotokoll Version 4 (TCP/IPv4). Doppelklicken Sie darauf oder markieren Sie ihn und klicken dann auf Eigenschaften. Ein weiteres Fenster öffnet sich. Muss eine vorgegebene IP-Adresse eingegeben werden, aktivieren Sie Folgende IP-Adresse verwenden und geben Sie die erforderlichen Werte ein.
  • Seite 93 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Hierin wählen Sie Netzwerkstatus und -aufgaben anzeigen oder Netzwerkverbindungen verwalten. Sie sehen eine Auflistung Ihrer Verbindungen. Wählen Sie die LAN-Verbindung aus, über die Sie Ihren PC per Kabel mit dem RE verbunden haben. Führen Sie einen Rechtsklick darauf aus und wählen Sie Eigenschaften.
  • Seite 94 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Sie sehen in der Mitte des erscheinenden Fensters den Eintrag Internetprotokoll Version 4 (TCP/IPv4). Doppelklicken Sie darauf oder markieren Sie ihn und klicken dann auf Eigenschaften. Ein weiteres Fenster öffnet sich. Muss eine vorgegebene IP-Adresse eingegeben werden, aktivieren Sie Folgende IP-Adresse verwenden und geben Sie die erforderlichen Werte ein.

  • Seite 95: Opensuse Linux (Hier Opensuse 11)

    TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint 3.4 OpenSUSE Linux (hier OpenSUSE 11) Rufen Sie über das Systemmenü YAST auf. In YAST öffnen Sie unter Netzwerkgeräte die Netzwerkeinstellungen. Wählen Sie unter den angezeigten Adaptern Ihren LAN-/Ethernet-Adapter aus (dessen Gerätename enthält normalerweise das Wort eth. Klicken Sie Bearbeiten.
  • Seite 96 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Auf der Seite Adresse können Sie die IP-Adress-Einstellungen ändern. Soll der LAN-Adapter auf automatische Konfiguration gestellt werden, wählen Sie Dynamische Adresse aus. Muss dagegen eine vorgegebene IP-Adresse eingegeben werden, aktivieren Sie Statisch zugewiesene IP-Adresse und geben Sie die erforderlichen Werte ein, in diesem Beispiel 192.168.1.2 als IP-Adresse und 255.255.255.0 als Subnetzmaske.

  • Seite 97: Macos (Hier 10.7)

    TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Klicken Sie Weiter, um die Änderungen zu übernehmen. Sie sehen nun, wie die Systemkonfiguration aktualisiert wird. 3.5 MacOS (hier 10.7) Öffnen Sie die Systemeinstellungen: Im Abschnitt Internet & Drahtlose Kommunikation öffnen Sie den Eintrag Netzwerk.
  • Seite 98 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Soll der LAN-Adapter auf automatische Konfiguration gestellt werden, wählen Sie DHCP aus: Dann klicken Sie bitte Anwenden. Muss dagegen eine vorgegebene IP-Adresse eingegeben werden, aktivieren Sie Manuell und geben Sie die erforderlichen Werte ein, in diesem Beispiel 192.168.1.10 als IP-Adresse und 255.255.255.0 als Teilnetzmaske (Subnetzmaske).
  • Seite 99 TL-WAx01ND FAQ-Manual zum Wireless-N-Accesspoint Dann klicken Sie bitte Anwenden.
