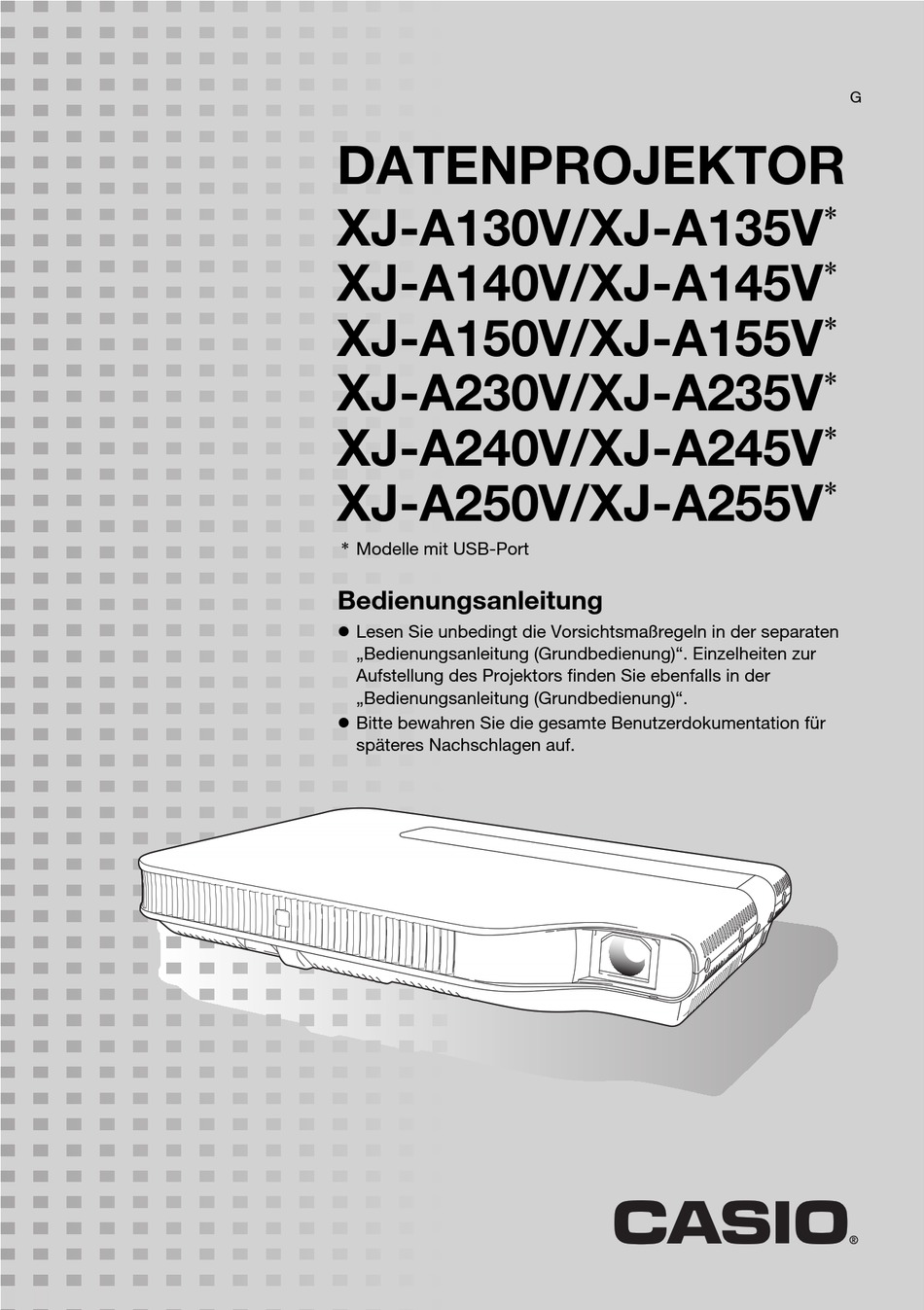

DATENPROJEKTOR
XJ-A130V/XJ-A135V
XJ-A140V/XJ-A145V
XJ-A150V/XJ-A155V
XJ-A230V/XJ-A235V
XJ-A240V/XJ-A245V
XJ-A250V/XJ-A255V
* Modelle mit USB-Port
Bedienungsanleitung
Lesen Sie unbedingt die Vorsichtsmaßregeln in der separaten
„Bedienungsanleitung (Grundbedienung)". Einzelheiten zur
Aufstellung des Projektors finden Sie ebenfalls in der
„Bedienungsanleitung (Grundbedienung)".
Bitte bewahren Sie die gesamte Benutzerdokumentation für
späteres Nachschlagen auf.
G
*
*
*
*
*
*
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Casio XJ-A130V
Inhaltszusammenfassung für Casio XJ-A130V
- Seite 1 DATENPROJEKTOR XJ-A130V/XJ-A135V XJ-A140V/XJ-A145V XJ-A150V/XJ-A155V XJ-A230V/XJ-A235V XJ-A240V/XJ-A245V XJ-A250V/XJ-A255V * Modelle mit USB-Port Bedienungsanleitung Lesen Sie unbedingt die Vorsichtsmaßregeln in der separaten „Bedienungsanleitung (Grundbedienung)“. Einzelheiten zur Aufstellung des Projektors finden Sie ebenfalls in der „Bedienungsanleitung (Grundbedienung)“. Bitte bewahren Sie die gesamte Benutzerdokumentation für...
- Seite 2 Bedienungsanleitung nur für den eigenen persönlichen Gebrauch verwenden. Jede andere Verwendung ist ohne schriftliche Genehmigung durch CASIO COMPUTER CO., LTD. verboten. Die CASIO COMPUTER CO., LTD. ist nicht verantwortlich für entgangene Gewinne oder Ansprüche dritter Parteien, die auf die Verwendung dieses Produktes oder dieser Bedienungsanleitung zurückzuführen sind.
-
Seite 3: Inhaltsverzeichnis
Inhalt Verwendung dieser Anleitung..............4 Projektor-Übersicht ............5 Merkmale und wichtigste Funktionen des Projektors ......5 Fernbedienung und Projektortasten............7 Bedienung während des Projektionsbetriebs ....9 Bildkontrolle während der Projektion .............9 Einstellen der Bildhelligkeit ..................9 Wählen des Farbmodus..................... 10 Zoomen des Bilds ...................... 10 Momentanes Ausblenden der Bildquelle .............. -
Seite 4: Verwendung Dieser Anleitung
Setup-Menü-Inhalte ................26 Hauptmenü für Bildeinstellungen 1................26 Hauptmenü für Bildeinstellungen 2................28 Hauptmenü für Lautstärkeeinstellung................ 28 Hauptmenü für Anzeigeeinstellungen ................ 29 Hauptmenü für Eingangseinstellungen ..............31 Hauptmenü für Optionseinstellungen 1 ..............32 Hauptmenü für Optionseinstellungen 2 ..............33 Hauptmenü für USB-Einstellungen (nur Modelle mit USB-Port) ....... 34 Hauptmenü... -
Seite 5: Projektor-Übersicht
Der 2-fach Zoom mit Breitwinkel ermöglicht die Projektion selbst bei sehr kurzem Abstand zwischen Projektor und Bildwand. Bei einer Projektionsgröße von 60 Zoll ist die Projektion aus einer Distanz von 1,4 m (XJ-A230V/XJ-A235V/XJ-A240V/XJ-A245V/XJ-A250V/XJ-A255V) bzw. 1,7 m (XJ-A130V/ XJ-A135V/XJ-A140V/XJ-A145V/XJ-A150V/XJ-A155V) möglich. Breite Auswahl an möglichen Eingangsquellen: Als Eingangsquellen unterstützt werden RGB-Signale von einem Computer, FBAS-Signale sowie... - Seite 6 USB-Speicher oder der Speicherkarte projizierbar. Multiprojektionskamera (YC-400, YC-430) anschließbar: Zum fein aufgelösten Projizieren von Dokumenten und anderen Bildern kann eine CASIO Multiprojektionskamera direkt an den USB-Port des Projektors angeschlossen werden. Durch die Dokumentenkamera-Eignung können Daten ohne Umweg über einen Computer projiziert werden.
-
Seite 7: Fernbedienung Und Projektortasten
Fernbedienung und Projektortasten Alle Bedienungsschritte in dieser Anleitung werden für Bedienung mit der Fernbedienung beschrieben. Die wichtigsten Bedienelemente sind auch am Projektor selbst vorhanden, so dass die entsprechende Bedienung vielfach auch direkt am Projektor möglich ist. Fernbedienungstasten Eingangswahltaste [INPUT] Fernbedienungs-Signalgeber Menütaste [MENU] LED-Produkt der Klasse 1 Zoomtasten [ZOOM +] [ZOOM –]... -
Seite 8: Tasten Und Kontrollleuchten Am Projektor
Tasten und Kontrollleuchten am Projektor Scharfeinstelltaste [FOCUS] TEMP-Kontrollleuchte Eingabetaste [ENTER] LIGHT-Kontrollleuchte POWER/STANDBY-Kontrollleuchte Menütaste [MENU] [P] (Strom)-Taste Escape-Taste [ESC] Eingangswahltaste [INPUT] Cursortasten (q/w/U/I) Automatiktaste [AUTO] Zoomtaste [ZOOM] Hinweis Projektor- und Fernbedienungstasten mit gleichen Namen besitzen die gleichen Funktionen. Die Projektortaste [ZOOM] entspricht den Fernbedienungstasten [ZOOM +] und [ZOOM –] und die Projektortaste [FOCUS] den Fernbedienungstasten [FOCUS ] und [FOCUS ]. -
Seite 9: Bedienung Während Des Projektionsbetriebs
Bedienung während des Projektionsbetriebs Dieser Abschnitt erläutert die verschiedenen Bedienungsmöglichkeiten während der Projektion eines Bilds. Bildkontrolle während der Projektion Die folgenden Aktionen können durchgeführt werden: Einstellen der Bildhelligkeit Farbmodus-Wahl Bildzoom Momentanes Ausblenden der Bildquelle und Projizieren einer schwarzen oder blauen Anzeige oder einer Logoanzeige ... -
Seite 10: Wählen Des Farbmodus
Wählen des Farbmodus Sie können entsprechend den Bildinhalten und Projektionsbedingungen zwischen einer Reihe verschiedener Farbmodus-Einstellungen wählen. Wichtig! Der Farbmodus kann nicht gewählt werden, während „Aus“ für den Eco-Modus (Seite 15) gewählt ist. Farbmodus ändern Drücken Sie die [COLOR MODE]-Taste. Ein Fenster für die Farbmodus-Wahl erscheint. Der gegenwärtig gewählte Farbmodus ist markiert. -
Seite 11: Momentanes Ausblenden Der Bildquelle
Momentanes Ausblenden der Bildquelle Drücken Sie die [BLANK]-Taste. Das Bild von der Eingangsquelle wird ausgeblendet und das Gerät projiziert stattdessen ein Schwarzbild. Um das Bild wieder einzublenden, drücken Sie die [BLANK]-Taste (oder die [ESC]-Taste). Hinweis Sie können ein Schwarzbild, ein Blaubild oder eine Logoanzeige projizieren lassen. Einzelheiten finden Sie im Abschnitt „Anzeige ausblenden“... -
Seite 12: Anzeigen Eines Zeigers Im Projizierten Bild
Anzeigen eines Zeigers im projizierten Bild Sie können unter verschiedenen Zeigertypen, darunter auch verschiedene Pfeiltypen, wählen und den gewählten Zeiger im projizierten Bild anzeigen. Dies ist zum Beispiel zum Aufzeigen oder Hervorheben eines bestimmten Bereichs bei einer Präsentation nützlich. Hinweis Manche Zeigerformen werden u.U. -
Seite 13: Ändern Des Seitenverhältnisses Für Das Projizierte Bild
Normal 16:9 Letterbox VIDEO, Komponenten, HDMI (DTV) Normal Voll Getreu RGB, HDMI (PC) XJ-A130V/XJ-A135V/XJ-A140V/XJ-A145V/XJ-A150V/XJ-A155V Wiederholtes Drücken der [ASPECT]-Taste schaltet die Einstellung für die aktuelle Eingangsquelle wie unten gezeigt um. Eingangsquelle Drücken von [ASPECT] schaltet so um: Normal ... -
Seite 14: Einstellen Der Lautstärke
Einstellen der Lautstärke Mit den Tasten der Fernbedienung können Sie den Lautstärkepegel des über den Projektor- Lautsprecher ausgegebenen Tons einstellen. Lautstärkepegel einstellen Drücken Sie die [VOLUME]-Taste. Dadurch erscheint die Anzeige [Lautstärke] im projizierten Bild. Drücken Sie die []-Taste zum Erhöhen und die []-Taste zum Vermindern der Lautstärke. -
Seite 15: Eco-Modus (Stromspar- Und Flüsterbetrieb)
Eco-Modus (Stromspar- und Flüsterbetrieb) Über die folgenden drei Eco-Modus-Einstellungen kann vorgegeben werden, ob die Priorität auf niedrigem Stromverbrauch, leisem Betrieb oder der Helligkeit der Lichtquelleneinheit liegen soll. Sparen: Bevorrangt stromsparenden und leisen Betrieb. : Sorgt für stromsparenden und leisen Betrieb bei auf einem gewissen Niveau gehaltener Helligkeit der Lichtquelleneinheit. -
Seite 16: Benutzen Der [Func]-Taste
Benutzen der [FUNC]-Taste Wenn Sie die [FUNC]-Taste drücken, erscheint das unten gezeigte Menü. Über dieses Menü können Sie die folgende Bedienung vornehmen. Bildhelligkeit wählen Stellen Sie die Hervorhebung auf „Helligkeit“ und drücken Sie die [ENTER]-Taste. Dies hat den gleichen Effekt wie das Drücken der [BRIGHT]-Taste (O-Taste), wie auf Seite 9 beschrieben. -
Seite 17: Fortgeschrittene Projektor-Einstellungen
Fortgeschrittene Projektor-Einstellungen Das Setup-Menü des Projektors gibt Zugang zu einer Reihe von fortgeschrittenen Einstellungen. Grundlegende Bedienung im Setup-Menü Aufrufen des Setup-Menüs Durch Drücken der [MENU]-Taste erscheint das unten gezeigte Menü in der Mitte des Projektionsbildes. Hauptmenü Auf Drücken der [MENU]-Taste erscheint das Hauptmenü. -
Seite 18: Beispiele Für Grundbedienung Im Setup-Menü
Beispiele für Grundbedienung im Setup-Menü Dieser Abschnitt zeigt, wie Sie die folgenden drei Punkte einstellen können: Bildeinstellungen 1 Kontrast Bildeinstellungen 1 Farbmodus Eingangseinstellungen Signalnamenindikator Hinweis Manche Einstellungen des Setup-Menüs können nicht geändert werden, wenn am Projektor kein Eingangssignal vorliegt. - Seite 19 Zum Einstellen von „Bildeinstellungen 1 Farbmodus“ Drücken Sie ein Mal die Taste [], um den Punkt „Farbmodus“ zu wählen. Drücken Sie die [ENTER]-Taste. Das Farbmodus-Menü erscheint. Wählen Sie mit den Tasten [] und [] den gewünschten Farbmodus und drücken Sie dann die [ENTER]-Taste.
-
Seite 20: Direkt-Einschaltung
Direkt-Einschaltung Sie können den Projektor so konfigurieren, dass dieser sich automatisch einschaltet, sobald er an eine Stromquelle angeschlossen wird. Durch diese „Direkt-Einschaltung“ ist auch kein Drücken der [P] (Strom)-Taste mehr erforderlich. Wenn Sie diese Funktion aktivieren wollen, rufen Sie bitte das Setup-Menü... -
Seite 21: Passwort-Schutz Für Den Projektor
Wenn Sie Ihr Passwort vergessen haben, können Sie den Projektor nicht mehr benutzen. In einem solchen Fall müssen Sie Folgendes zu Ihrem CASIO-Händler bringen, um das Passwort löschen zu lassen. Bitte beachten Sie, dass für das Löschen des Passworts eine Gebühr berechnet wird. -
Seite 22: Passwort Ändern
Notieren Sie sich Ihr Passwort! Wenn Sie Ihr Passwort vergessen haben, können Sie den Projektor nicht mehr benutzen. Es ist daher empfehlenswert, das Passwort aufzuschreiben oder anderweitig an einem sicheren Platz zu dokumentieren, um es bei Bedarf wieder zur Verfügung zu haben. Passwort ändern Drücken Sie die [MENU]-Taste, um das Setup-Menü... -
Seite 23: Passwort-Schutz Ein- Und Ausschalten
Passwort-Schutz ein- und ausschalten Führen Sie die Schritte 1 bis 5 von „Passwort ändern“ auf Seite 22 durch, um die Anzeige zum Eingeben des Passworts aufzurufen. Vergewissern Sie sich, dass „Passwort beim Einsch.“ in der Einstellanzeige für Passwort- Schutz gewählt ist. Wählen Sie mit [] und [] zwischen „Ein“... -
Seite 24: Zurücksetzen Von Projektor-Einstellungen Auf Die Werksvorgaben
Zurücksetzen von Projektor-Einstellungen auf die Werksvorgaben Mit den im folgenden beschriebenen Schritten können Sie alle Punkte eines bestimmten Hauptmenüs oder alle Punkte des ganzen Setup-Menüs auf die Einstellungen der Werksvorgabe bringen. Alle Einstellungen eines Hauptmenüs auf die Werksvorgaben rücksetzen Drücken Sie die [MENU]-Taste, um das Setup-Menü aufzurufen. Wählen Sie mit den Tasten [] und [] das Hauptmenü, dessen Einstellungen Sie rücksetzen wollen. -
Seite 25: Alle Einstellungen Im Setup-Menü Auf Die Werksvorgaben Rücksetzen
Alle Einstellungen im Setup-Menü auf die Werksvorgaben rücksetzen Drücken Sie die [MENU]-Taste, um das Setup-Menü aufzurufen. Wählen Sie mit der []-Taste „Alle Vorgaben wiederherst.“ und drücken Sie dann die [ENTER]-Taste. Kontrollieren Sie, dass im Untermenü „Alle Vorgaben wiederherstellen“ gewählt ist, und drücken Sie dann die [ENTER]-Taste. ... -
Seite 26: Setup-Menü-Inhalte
Setup-Menü-Inhalte Dieser Abschnitt enthält Tabellen mit detaillierten Erläuterungen aller im Setup-Menü enthaltenen Punkte und Einstellmöglichkeiten. Nachstehend ist die Art der in den Spalten der Tabellen enthaltenen Informationen beschrieben. Menüpunkt: Diese Spalte enthält die in den Untermenüs erscheinenden Namen der Einstellungen. Eingang: Diese Spalte zeigt, für welche Signalquelle(n) die Einstellung gültig ist. - Seite 27 Einstellein- Menüpunkt Eingang Beschreibung heit Farbmodus R C V H D W U Quellenspe- Sie können entsprechend den Bildinhalten und zifisch Projektionsbedingungen zwischen einer Reihe verschiedener Farbmodus-Einstellungen wählen. Standard: Verwenden Sie diese Einstellung, wenn Sie die Farben einer Präsentation hervorheben wollen. Grafiken: Verwenden Sie diese Einstellung, wenn Sie natürlich wirkende Fotos und Grafiken wünschen.
-
Seite 28: Hauptmenü Für Bildeinstellungen 2
Hauptmenü für Bildeinstellungen 2 Einstellein- Menüpunkt Eingang Beschreibung heit Vertikalposi- R C V Signalspezi- Dieses Untermenü dient zum Anpassen der vertikalen Bildlage tion fisch innerhalb des Projektionsbereichs. Horizontalposi- R C V Signalspezi- Dieses Untermenü dient zum Anpassen der horizontalen Bildlage tion fisch innerhalb des Projektionsbereichs. -
Seite 29: Hauptmenü Für Anzeigeeinstellungen
Hauptmenü für Anzeigeeinstellungen Einstellein- Menüpunkt Eingang Beschreibung heit Trapezfehler- R C V H D W U N Global Dieses Untermenü dient zur vertikalen Trapezfehlerkorrektur des korrektur projizierten Bildes. Seitenverhältnis R C V H D Quellenspe- Verwenden Sie dieses Untermenü zum Wählen eines Seitenverhältnisses für das projizierte Bild. - Seite 30 Einstellein- Menüpunkt Eingang Beschreibung heit Projektionsmo- R C V H D W U N Global Verwenden Sie dieses Untermenü zum Festlegen, ob die Projektion von der Vorderseite oder Rückseite der Bildwand erfolgen soll. Vorne*: Für Frontprojektion auf die Bildwand. Hinten: Für Rückprojektion auf die Bildwand.
-
Seite 31: Hauptmenü Für Eingangseinstellungen
Hauptmenü für Eingangseinstellungen Einstellein- Menüpunkt Eingang Beschreibung heit COMPUTER- N Global Dieses Untermenü dient zur manuellen Wahl des über den Anschluss COMPUTER-Anschluss des Projektors eingehenden Signaltyps. Automat.*: Das Signal am COMPUTER-Anschluss wird automatisch erkannt und der Projektor konfiguriert sich entsprechend. RGB: Wählen sie diese Einstellung, wenn ein Computer an den COMPUTER-Anschluss angeschlossen ist. -
Seite 32: Hauptmenü Für Optionseinstellungen 1
Hauptmenü für Optionseinstellungen 1 Einstellein- Menüpunkt Eingang Beschreibung heit Autom. Tra- R C V H D W U N Global Mit diesem Untermenü kann die automatische pezfehlerkor. Trapezfehlerkorrektur ein- und ausgeschaltet werden. Ein*: Die automatische Trapezfehlerkorrektur ist aktiv. Aus: Die automatische Trapezfehlerkorrektur ist nicht aktiv. Automatische N Quellenspe- Dieses Untermenü... -
Seite 33: Hauptmenü Für Optionseinstellungen 2
Einstellein- Menüpunkt Eingang Beschreibung heit Sprachen R C V H D W U N Global Dieses Untermenü wählt die Anzeigesprache für Meldungen, Setup-Menüs usw. Englisch / Französisch / Deutsch / Italienisch / Spanisch / Schwedisch / Chinesisch (vereinfacht) / Chinesisch (traditionell) / Koreanisch / Japanisch Menüvorga- R C V H D W U N Global... -
Seite 34: Hauptmenü Für Usb-Einstellungen (Nur Modelle Mit Usb-Port)
Einstellein- Menüpunkt Eingang Beschreibung heit USB-Audio- R C V H D W U N Global Bei Wiedergabe eines Movies von einem USB-Speichermedium Ausgabe können Sie hier zwischen Tonausgabe über den eingebauten (nur Modelle Lautsprecher des Projektors und über den Line-Ausgang wählen. mit USB-Port) Lautsprecher*: Für Wiedergabe des Tons von Movie-Dateien über den... -
Seite 35: Hauptmenü Für Betriebsinfo
Hauptmenü für Betriebsinfo Einstellein- Menüpunkt Eingang Beschreibung heit Eingangssignal R C V H D W U N Quellenspe- Dieses Untermenü zeigt das aktuell gewählte Eingangssignal zifisch (RGB, Komponenten, VIDEO, HDMI (PC) oder HDMI (DTV)) an. „ - - -“ wird angezeigt, wenn kein Eingangssignal anliegt. Signalbezeich- R C V H D W U Quellenspe-... -
Seite 36: Reinigen Des Projektors
Reinigen des Projektors Reinigen Sie in regelmäßigen Abständen das Äußere des Projektors, das Objektiv und die Be- und Entlüftungsöffnungen. Wichtig! Bevor Sie den Projektor reinigen, ist unbedingt der Netzstecker aus der Netzdose zu ziehen und sicherzustellen, dass sich das Gerät vollständig abgekühlt hat. Reinigen der Außenseite des Projektors Wischen Sie die Außenseite des Projektors mit einem weichen Tuch ab, das Sie in einer schwachen Lösung aus Wasser und neutralem Waschmittel angefeuchtet haben. -
Seite 37: Fehleranzeigen Und Warnmeldungen
POWER/STANDBY-Kontrollleuchte des Projektors bernsteinfarben leuchtet (Dauerlicht), und schalten Sie dann den Strom wieder ein. Wenn der Fehler erneut auftritt, wenden Sie sich an Ihren Händler oder den nächsten autorisierten CASIO-Kundendienst. POWER : Bernsteinfarbenes Der Projektor hat sich wegen interner Überhitzung selbsttätig Blinken ... - Seite 38 Netzkabel wieder an und schalten Sie den Projektor ein. Meldung : Gebläse nicht in Ordnung. Wenn der Fehler erneut auftritt, wenden Sie sich an Ihren Händler oder Der Projektor schaltet sich den nächsten autorisierten CASIO-Kundendienst. aus. POWER : Bernsteinfarbenes Der Projektor hat sich aufgrund eines Systemproblems selbsttätig Blinken ...
- Seite 39 : – aus und wieder ein. LIGHT : – Wenn der Fehler erneut auftritt, wenden Sie sich an Ihren Händler oder den nächsten autorisierten CASIO-Kundendienst. Meldung : USB-Port nicht in Drücken Sie die [ESC]-Taste, um die Warnmeldung zu löschen. Ordnung.
-
Seite 40: Anhang
Anhang Anschließen an ein Komponentenvideo-Ausgabegerät Manche Videogeräte sind mit einem Ausgang für Komponentenvideo ausgestattet. Der COMPUTER- Anschluss des Projektors kann über ein im Fachhandel erhältliches Komponenten-Videokabel mit dem Komponentenvideo-Ausgang eines solchen Videogeräts verbunden werden. Wichtig! Schalten Sie den Projektor und das Videogerät unbedingt aus, bevor Sie die Geräte miteinander verbinden. -
Seite 41: Anschließen Des Hdmi-Ausgangs Eines Videogeräts Oder Computers An Den Projektor
Anschließen des HDMI-Ausgangs eines Videogeräts oder Computers an den Projektor Der Projektor unterstützt die Projektion und Ausgabe von HDMI-Video- und Audiosignalen von einem Computer oder Videogerät. Wichtig! Schalten Sie den Projektor und den Computer oder das Videogerät unbedingt aus, bevor Sie die Geräte miteinander verbinden. -
Seite 42: Signalbereich Der Fernbedienung
Signalbereich der Fernbedienung Richten Sie die Fernbedienung bei der Benutzung auf den Fernbedienungs-Signalempfänger auf der Vorder- oder Rückseite des Projektors. Die folgende Illustration zeigt den Signalbereich der Fernbedienung. Max. ± 30 Grad Max. 5 Meter Max. ± 30 Grad Max. 5 Meter Vorne Hinten 5 bis 30 Grad... -
Seite 43: Projektionsdistanz Und Größe Der Projektionswand
Projektionsdistanz und Größe der Projektionswand Die folgende Tabelle zeigt den Zusammenhang zwischen der Distanz und der projizierten Bildgröße. Ungefähre Projektionsdistanz Projektionsformat XJ-A130V/XJ-A135V/XJ-A140V/ XJ-A230V/XJ-A235V/XJ-A240V/XJ-A245V/ XJ-A145V/XJ-A150V/XJ-A155V XJ-A250V/XJ-A255V Projekti- Mindestab- Maximalab- Mindestab- Maximalab- Diagonal onswand- stand stand stand stand (cm) (cm) größe 11,3 * h = Höhe von Objektivmitte bis Unterkante der Projektionswand. -
Seite 44: Seitenverhältnis-Einstellung Und Projiziertes Bild
Seitenverhältnis-Einstellung und projiziertes Bild Nachstehend ist gezeigt, wie Bilder gemäß dem Eingangssignaltyp und der Seitenverhältnis- Einstellung des Projektors projiziert werden. XJ-A230V/XJ-A235V/XJ-A240V/XJ-A245V/XJ-A250V/XJ-A255V Eingangsquelle: RGB oder HDMI (PC) Eingangssignal Normal Voll Getreu SVGA (800 × 600) XGA (1024 × 768) WXGA (1280 × 800) SXGA (1280 ×... - Seite 45 Eingangsquelle: Video, Komponenten oder HDMI (DTV) Eingangssignal Normal 16:9 Letter Box Seitenverhältnis 4:3 Komprimiert Letter Box * Der blaue Rahmen zeigt den Projektionsbereich.
- Seite 46 XJ-A130V/XJ-A135V/XJ-A140V/XJ-A145V/XJ-A150V/XJ-A155V Eingangsquelle: RGB oder HDMI (PC) Eingangssignal Normal Voll SVGA (800 × 600) XGA (1024 × 768) WXGA (1280 × 800) SXGA (1280 × 1024)
- Seite 47 Eingangsquelle: Video, Komponenten oder HDMI (DTV) Eingangssignal Normal 16:9 Seitenverhältnis 4:3 Komprimiert Letter Box...
-
Seite 48: Unterstützte Signale
Unterstützte Signale Wichtig! Auch wenn ein Signal in der nachstehenden Tabelle aufgeführt ist, gewährleistet dies nicht, dass dessen Bilder korrekt angezeigt werden können. RGB-Signal Horizontale Frequenz Vertikale Frequenz Signalbezeichnung Auflösung (kHz) (Hz) VESA 640 ×480/60 640 ×480 31,5 640 ×480/72 640 ×480 37,9 640 ×480/75... - Seite 49 Komponentensignal Horizontale Frequenz Vertikale Frequenz Signalbezeichnung (kHz) (Hz) HDTV 1080p/50 56,3 1080p/60 67,5 720p/50 37,5 720p/60 45,0 1080i/50 28,1 1080i/60 33,7 SDTV 576p/50 31,3 576i/50 16,6 480p/60 31,5 480i/60 15,7 Videosignal Horizontale Frequenz Vertikale Frequenz Signalbezeichnung (kHz) (Hz) NTSC 15,7 NTSC4.43 15,7 15,6...
- Seite 50 HDMI-Signal Horizontale Frequenz Vertikale Frequenz Signalbezeichnung (kHz) (Hz) 640 × 480/60 31,5 800 × 600/60 37,9 1024 × 768/60 48,4 1280 × 768/60 47,8 1280 × 800/60 49,7 1280 × 960/60 1280 × 1024/60 1400 × 1050/60 65,3 SDTV (480p) 31,5 SDTV (576p) 31,25...
- Seite 51 MA1008-A...
