Vorbereitung

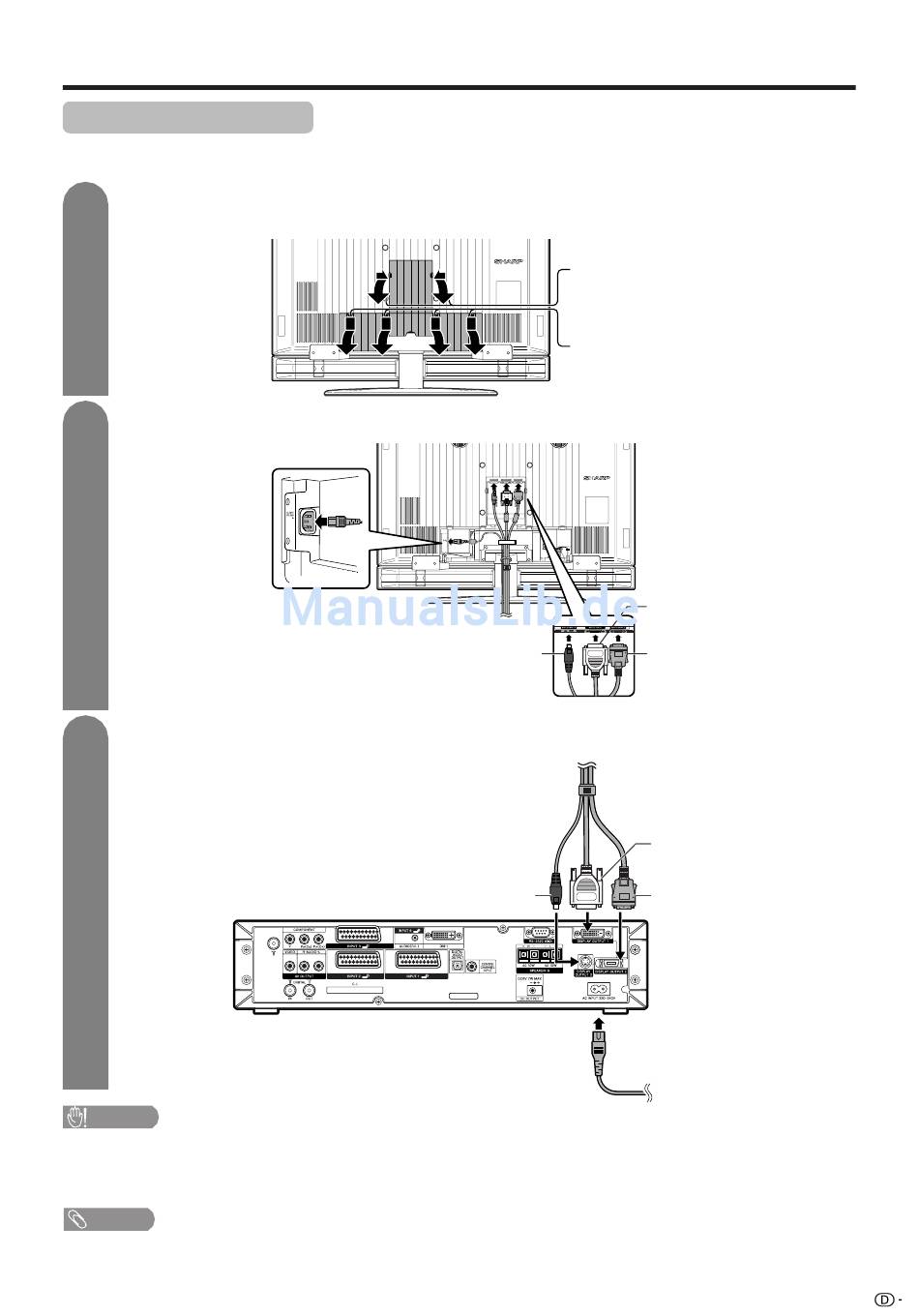

Verbinden des Systems
Schließen Sie nach dem Aufstellen von Display und AVC-Gerät das Systemkabel und die Netzkabel an.
Verwenden Sie die Kabelklemmen zum Bündeln der Kabel.
1
Entfernen der Anschlussabdeckungen
2
Anschließen des Systemkabels und des Netzkabels an das Display
3
Anschließen des Systemkabels und des Netzkabels an das AVC-Gerät
AVC-Gerät (Rückseite)
VORSICHT
• WEGEN STROMSCHLAGGEFAHR BEI ANGESCHLOSSENEM NETZKABEL KEINE UNISOLIERTEN BAUTEILE VON
KABELN BERÜHREN.
• Gemäß den CE-Anforderungen ist vor der Benutzung dieses Produkts nach dem Anschließen aller Systemkabel unbedingt
die Anschlussabdeckung auf der Displayrückseite anzubringen.
HINWEIS
* Beim Abtrennen des WEISSEN Systemkabels sind vor dem Abziehen des Kabels unbedingt die Schrauben einwandfrei
zu lösen.
** Beim Abtrennen des GRAUEN Systemkabels die Haken zu beiden Seiten des Kabels nach innen andrücken und das
Kabel dabei vorsichtig abziehen.
Display (Rückseite)
Netzkabel
(SCHWARZ)
(SCHWARZ)
Drücken Sie die zwei Haken zur
Mitte des Displays und ziehen Sie
die Abdeckung ab.
Drücken Sie die vier oberen Haken
an und nehmen Sie die Abdeckung
zu sich hin ab.
(WEISS) *
Den Stecker anschließen und
durch Festdrehen der
Schrauben sichern.
(GRAU) **
Den Stecker einstecken, bis
die Haken auf beiden Seiten
einrasten.
Systemkabel
Systemkabel
(WEISS)
(GRAU)
Netzkabel
7
