Vorbereitung

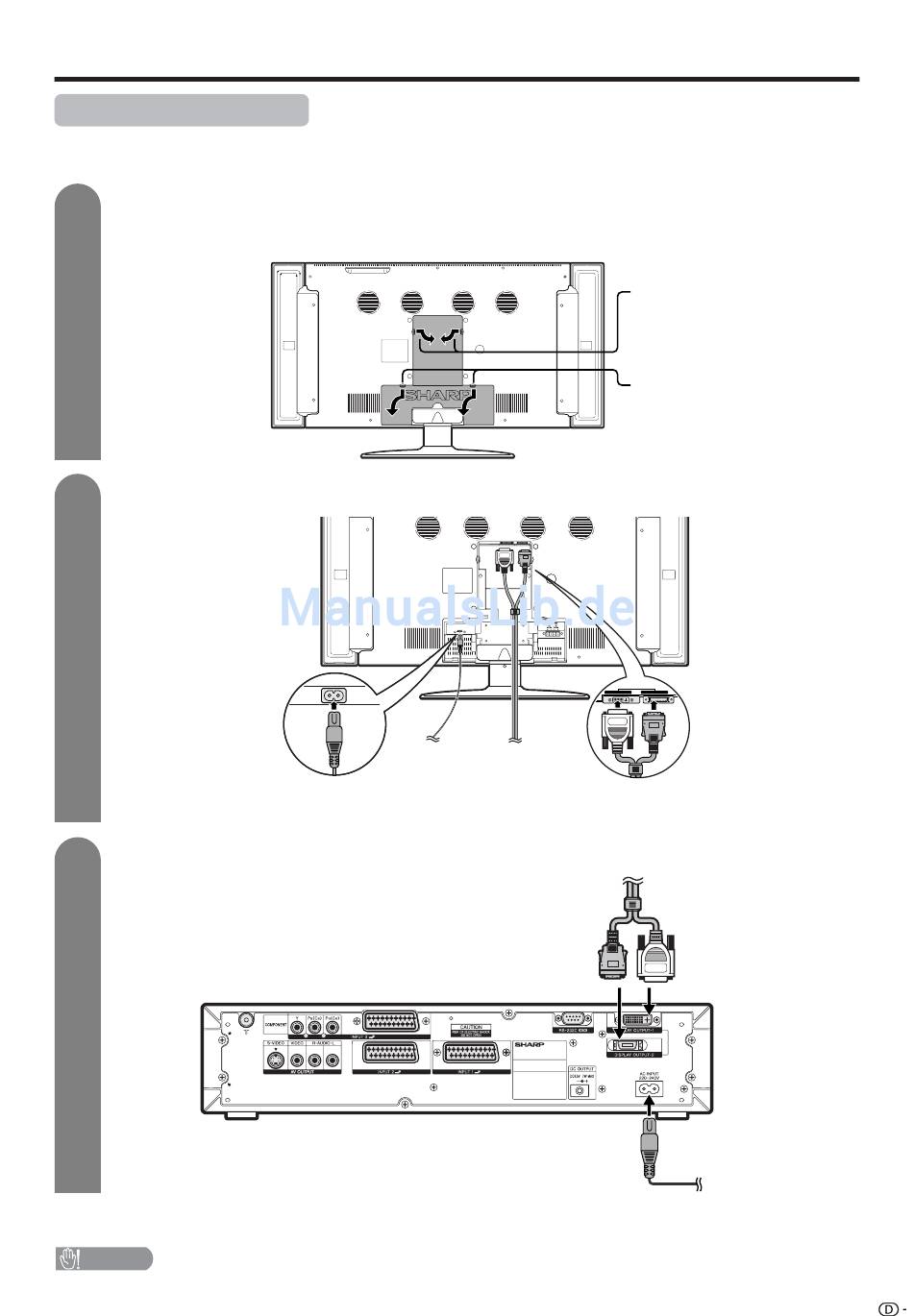

Verbinden des Systems
Schließen Sie nach dem Aufstellen des Displays die Systemkabel und die Netzkabel an. Verwenden Sie die
Kabelklemmen zum Bündeln der Kabel.
1
Entfernen der Anschlußabdeckung
2
Anschließen des Systemkabels und des Netzkabels an das Display
3
Anschließen des Systemkabels und des Netzkabels an das AVC-System
AVC-System (Rückseite)
VORSICHT
• ZUR VERHINDERUNG DES RISIKOS VON ELEKTRISCHEM SCHLAG BEI ANGESCHLOSSENEM NETZKABEL KEINE
UNISOLIERTEN BAUTEILE VON KABELN BERÜHREN.
Display (Rückseite)
AC INPUT
110V–240V
Terminal anschliessen
Netzkabel
und durch Festdrehen
der Schrauben sichern.
Drücken Sie die zwei
Haken zur Mitte des
Displays und ziehen Sie
die Abdeckung ab.
Die zwei oberen Haken
zum Entfernen der
Abdeckung
niederdrücken.
DISPLAY INPUT1
DISPLAY INPUT2
(WEISS)
Den Stecker am
Systemkabel
(GRAU)
(GRAU)
Den Stecker
einstecken, bis die
Haken auf beiden
Seiten einrasten.
Systemkabel
(WEISS)
Netzkabel
7
