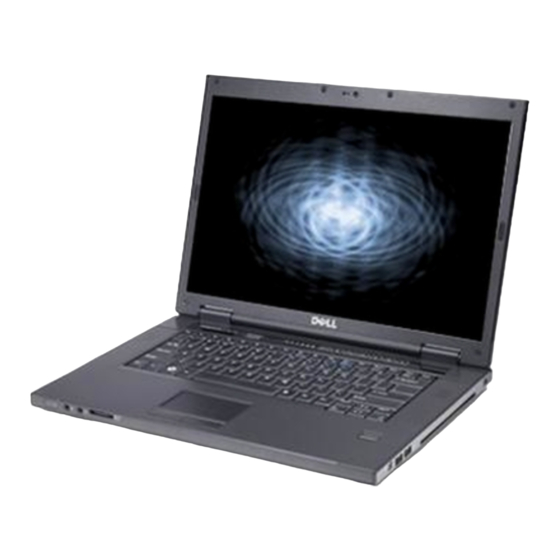

Dell Vostro 1510 Servicehandbuch
Vorschau ausblenden
Andere Handbücher für Vostro 1510:
- Servicehandbuch (76 Seiten) ,
- Schnellstartanleitung (84 Seiten) ,
- Installierung und schnellreferenzhandbuch (80 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Dell™ Vostro™ 1510 Service-Handbuch
Beheben von Störungen
Vor Arbeiten im Innern des Computers
Festplattenlaufwerk
WLAN (Wireless Local Area Network)-Karte
Lüfter
Baugruppe zur Prozessorkühlung
Prozessormodul
Speicher
Scharnierabdeckung
Tastatur
Betriebsschalter- und Multimediatasten-Pads
Bildschirm
Handballenstütze
Fingerabdruckleser
Interne Karte mit Bluetooth Wireless-Technologie
Optisches Laufwerk
Systemplatinenbaugruppe
Lautsprecher-Baugruppe
USB-Tochterkarte
Akkufreigabevorrichtung
Knopfzellenbatterie
Löschen und Neubeschreiben des BIOS (Flashen)
Modell PP36L
Anmerkungen, Hinweise und Vorsichtshinweise
ANMERKUNG:
Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie das System besser einsetzen können.
HINWEIS:
Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.
VORSICHT:
VORSICHT weist auf Gefahren hin, die zu Sachschäden, Personenschäden oder lebensgefährlichen Verletzungen führen können.
Wenn Sie einen Dell™-Computer der Serie N besitzen, treffen alle in diesem Dokument vorhandenen Aussagen, die auf die Microsoft
Betriebssysteme verweisen, nicht zu.
Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern.
© 2008 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung oder Wiedergabe in jeglicher Weise ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt.
In diesem Text verwendete Marken: Dell, das DELL Logo und Vostro sind Marken von Dell Inc.; Microsoft, Windows, Windows Vista und die Windows-Startschaltfläche sind entweder
Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Bluetooth ist eine eingetragene Marke von Bluetooth SIG Inc.
Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch
auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
September 2009 Rev. A01
®
®
Windows
-
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dell Vostro 1510
Inhaltszusammenfassung für Dell Vostro 1510
- Seite 1 © 2008 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung oder Wiedergabe in jeglicher Weise ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL Logo und Vostro sind Marken von Dell Inc.; Microsoft, Windows, Windows Vista und die Windows-Startschaltfläche sind entweder Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Bluetooth ist eine eingetragene Marke von Bluetooth SIG Inc. Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
-
Seite 2: Vor Arbeiten Im Innern Des Computers
Die Farbe Ihres Computers und bestimmter Komponenten kann von den in diesem Dokument gezeigten Farben abweichen. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind ggf. die folgenden Werkzeuge erforderlich: Schraubendreher mit kleiner flacher Klinge Kreuzschlitzschraubendreher Kleiner Stift aus Kunststoff Flash-BIOS-Aktualisierung (auf der Dell Support-Website unter support.dell.com verfügbar) Was Sie zu Ihrer Sicherheit beachten müssen Die folgenden Sicherheitshinweise schützen den Computer vor möglichen Schäden und dienen der persönlichen Sicherheit des Benutzers. VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im ... - Seite 3 HINWEIS: Um Schäden an der Systemplatine zu vermeiden, müssen Sie den Akku aus dem Akkufach entfernen, bevor Sie Wartungsarbeiten am Computer durchführen. ANMERKUNG: Verwenden Sie ausschließlich Akkus für genau diesen Dell™-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie auch keine Akkus für andere Dell-Computer. 6. Drehen Sie Ihren Computer um. 7. Schieben Sie die Akkuverriegelung in die geöffnete Position. 8. Schieben Sie die Akkufreigabevorrichtung in die geöffnete Position. (Möglicherweise müssen Sie die Akkufreigabevorrichtung in der geöffneten Position festhalten, während Sie den Akku entfernen.) 9. Schieben Sie den Akku aus dem Akkufach heraus. 1 Akku 2 Akkuverriegelung 3 Akkufreigabevorrichtung ...
-
Seite 4: Löschen Und Neubeschreiben Des Bios (Flashen)
Netzwerkkabel angeschlossen ist. 2. Starten Sie den Computer. 3. Suchen Sie die neueste BIOS-Aktualisierungsdatei für Ihren Computer auf support.dell.com. 4. Klicken Sie auf Download Now (Jetzt herunterladen), um die Datei herunterzuladen. 5. Wenn das Fenster Export Compliance Disclaimer (Haftungsausschluss Konformität exportieren) angezeigt wird, klicken Sie auf Yes, I Accept this Agreement (Ja, ich stimme der Vereinbarung zu). - Seite 5 6. Klicken Sie im Fenster File Download (Datei-Download) auf Save this program to disk (Dieses Programm auf Festplatte speichern) und klicken Sie anschließend auf OK. 7. Klicken Sie im Fenster Speichern unter auf den Pfeil nach unten, um das Menü Speichern unter anzuzeigen, wählen Sie Desktop und klicken Sie anschließend auf Speichern. Die Datei wird auf Ihren Desktop heruntergeladen. ...
-
Seite 6: Interne Karte Mit Bluetooth® Wireless-Technologie
Zurück zum Inhaltsverzeichnis Interne Karte mit Bluetooth® Wireless-Technologie Dell™ Vostro™ 1510 Service-Handbuch Entfernen der Karte Wieder Einbauen der Karte VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. Wenn Sie eine Karte mit Bluetooth Wireless-Technologie zusammen mit Ihrem Computer bestellt haben, ist die Karte bereits installiert. Entfernen der Karte ... - Seite 7 Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen der Karte. 1. Schließen Sie das Kabel der Bluetooth-Karte an die Karte an. 2. Legen Sie die Karte wieder in das Kartenfach ein. 3. Bringen Sie die Schraube (M2 x 3 mm), mit der die Karte an der USB- Platine befestigt ist, an. ...
-
Seite 8: Entfernen Der Knopfzellenbatterie
Zurück zum Inhaltsverzeichnis Knopfzellenbatterie Dell™ Vostro™ 1510 Service-Handbuch Entfernen der Knopfzellenbatterie Wieder Einsetzen der Knopfzellenbatterie Entfernen der Knopfzellenbatterie VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Festplatte (siehe Entfernen des Festplattenlaufwerks). - Seite 9 Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt habenEntfernen der Knopfzellenbatterie. 1. Schließen Sie das Knopfzellenbatteriekabel auf der Systemplatine an. 2. Positionieren Sie die Knopfzellenbatterie auf der Systemplatine. 3. Bringen Sie Systemplatine wieder an (siehe Wieder Einbauen der Systemplatinenbaugruppe). 4. Setzen Sie das optische Laufwerk wieder ein (siehe Wieder Einbauen des optischen Laufwerks). ...
-
Seite 10: Entfernen Des Prozessormoduls
Zurück zum Inhaltsverzeichnis Prozessormodul Dell™ Vostro™ 1510 Service-Handbuch Entfernen des Prozessormoduls Einbauen des Prozessormoduls Entfernen des Prozessormoduls VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. Lösen Sie die beiden Schrauben, mit denen die Speicherabdeckung befestigt ist. Eine Abbildung der Speicherabdeckung finden Sie in Entfernen eines Speichermoduls. 3. Schieben Sie die Abdeckung aus dem Fach und legen Sie sie beiseite. - Seite 11 HINWEIS: Berühren Sie nicht den Chip des Prozessors. Drücken Sie die Trägerplatte des Prozessors, auf der der Chip montiert ist, nach unten, während Sie die Nockenschraube drehen, um zu vermeiden, dass die Nockenschraube beim Drehen den Prozessor berührt. HINWEIS: Stellen Sie sicher, dass sich der Verriegelungsnocken der Nockenschraube vollständig in der geöffneten Position befindet, bevor Sie das Prozessormodul einsetzen. Zum korrekten Einsetzen des Prozessormoduls in den ZIF-Sockel ist kein Kraftaufwand erforderlich. Ein unkorrekt eingesetztes Prozessormodul kann zu Wackelkontakten oder dauerhafter Beschädigung des Mikroprozessors und des ZIF-Sockels führen. ANMERKUNG: Wenn Sie einen neuen Prozessor installieren, erhalten Sie eine neue Baugruppe zur Prozessorkühlung, an der bereits ein Wärmeleitkissen befestigt ist, oder Sie erhalten ein neues Wärmeleitkissen mit einem Datenblatt, auf dem die korrekte Installation dargestellt wird. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen des Prozessormoduls. 1. Richten Sie die Ecke des Prozessormoduls, bei der sich Stift 1 befindet, auf die Ecke des ZIF-Sockels, die für den Stift 1 vorgesehen ist, aus und setzen Sie anschließend das Prozessormodul ein. ...
-
Seite 12: Baugruppe Zur Prozessorkühlung
Zurück zum Inhaltsverzeichnis Baugruppe zur Prozessorkühlung Dell™ Vostro™ 1510 Service-Handbuch Entfernen der Baugruppe zur Prozessorkühlung Wieder Einbauen der Baugruppe zur Prozessorkühlung Entfernen der Baugruppe zur Prozessorkühlung VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. Lösen Sie die beiden Schrauben, mit denen die Speicherabdeckung befestigt ist. Eine Abbildung der Speicherabdeckung finden Sie in Entfernen eines Speichermoduls. 3. Schieben Sie die Abdeckung aus dem Fach und legen Sie sie beiseite. - Seite 13 ...
-
Seite 14: Entfernen Der Usb-Tochterkarte
Zurück zum Inhaltsverzeichnis USB-Tochterkarte Dell™ Vostro™ 1510 Service-Handbuch Entfernen der USB-Tochterkarte Einbauen der USB-Tochterkarte Entfernen der USB-Tochterkarte VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Festplattenabdeckung. Eine Abbildung der Festplattenabdeckung finden Sie in Entfernen des Festplattenlaufwerks. - Seite 15 VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen der USB-Tochterkarte. 1. Bringen Sie die Schraube (M2,5 x 5 mm) an, um die Tochterkarte am Computersockel zu befestigen. 2. Schließen Sie den Anschluss der Tochterkarte an die Tochterkarte an. 3. Setzen Sie die interne Karte mit Bluetooth Wireless-Technologie wieder ein, falls vorhanden (siehe Entfernen der Karte).
-
Seite 16: Entfernen Der Bildschirmbaugruppe
Zurück zum Inhaltsverzeichnis Bildschirm Dell™ Vostro™ 1510 Service-Handbuch Bildschirm-Baugruppe Bildschirmblende Display-Inverter Bildschirm Bildschirmkabel Kamera/Mikrofon-Baugruppe Bildschirm-Baugruppe Entfernen der Bildschirm-Baugruppe VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Festplattenabdeckung. Eine Abbildung der Festplattenabdeckung finden Sie in Entfernen des Festplattenlaufwerks. -
Seite 17: Einbauen Der Bildschirmbaugruppe
ANMERKUNG: Die Antennenkabel sind nicht mehr an der WLAN-Karte, die Sie in Schritt 3 dieser Anleitung entfernt haben, befestigt. Obwohl die Kabel nicht befestigt sind, kann es schwierig sein, sie unter der Handballenstütze hervorzuziehen. Unter Umständen empfiehlt es sich, den Computer umzudrehen und die Abdeckung des Festplattenfaches sowie die Speicherabdeckung zu entfernen, um besseren Zugang zu den Antennenkabeln zu erhalten ... -
Seite 18: Entfernen Der Bildschirmblende
Bildschirmblende Entfernen der Bildschirmblende VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Festplattenabdeckung. Eine Abbildung der Festplattenabdeckung finden Sie in Entfernen des Festplattenlaufwerks. 3. Entfernen Sie die WLAN-Karte (siehe Entfernen einer WLAN-Karte). - Seite 19 1. Drücken Sie die Blende ausgehend von einer Ecke vorsichtig mit den Fingern an, sodass sie auf der oberen Abdeckung einrastet. 2. Bringen Sie die sechs Ansatzschrauben (M2,5 x 5 mm) auf der Bildschirmblende an. 3. Bringen Sie die vier Bildschirmauflagegummis und die beiden Schraubenabdeckungen aus Polyester auf der Bildschirmblende an. 4. Bauen Sie die Bildschirm-Baugruppe wieder ein (siehe Einbauen der Bildschirm-Baugruppe).
-
Seite 20: Wieder Einbauen Des Display-Inverters
1 Anschluss des Display-Inverters 2 Schraube (M2 x 3 mm) 3 Display-Inverter 4 Anschluss des Display-Inverters HINWEIS: Das Entfernen der Blende vom hinteren Teil des Bildschirms muss mit äußerster Vorsicht durchgeführt werden, damit die Blende nicht beschädigt wird. Wieder Einbauen des Display-Inverters VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen des Display-Inverters. 1. Schließen Sie die beiden Anschlüsse des Display-Inverters an den Display- Inverter an. ... -
Seite 21: Wiedereinbauen Des Bildschirms
1 Schrauben (M2 x 5 mm) (2) 2 Bildschirm 3 Schrauben (M2 x 3 mm) (8) 4 obere Abdeckung Wieder Einbauen des Bildschirms VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen des Bildschirms. 1. Bringen Sie die acht Schrauben (M2 x 3 mm) am Bildschirm an. ... -
Seite 22: Einbauen Des Bildschirmkabels
1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Festplattenabdeckung. Eine Abbildung der Festplattenabdeckung finden Sie in Entfernen des Festplattenlaufwerks. 3. Entfernen Sie die WLAN-Karte (siehe Entfernen einer WLAN-Karte). 4. -
Seite 23: Entfernen Der Kamera/Mikrofon-Baugruppe
6. Bauen Sie die Bildschirm-Baugruppe wieder ein (siehe Einbauen der Bildschirm-Baugruppe). 7. Bringen Sie die Tastatur wieder an (siehe Wieder Einbauen der Tastatur). 8. Bringen Sie die Scharnierabdeckung wieder an (siehe Wieder Einbauen der Scharnierabdeckung). 9. Setzen Sie die WLAN-Karte wieder ein (siehe Einbauen einer WLAN- Karte). - Seite 24 Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen der Kamera/Mikrofon-Baugruppe. 1. Schließen Sie das Kamera/Mikrofonkabel an den Anschluss an der Kamera/Mikrofon-Baugruppe an. 2. Positionieren Sie die Kamera/Mikrofon-Baugruppe in der oberen Abdeckung und bringen Sie die Schraube (M2 x 3 mm), mit der die Kamera/Mikrofon- Baugruppe in der oberen Abdeckung befestigt ist, an. 3. Setzen Sie die Bildschirmblende wieder ein (siehe Wieder Einbauen der Bildschirmblende).
-
Seite 25: Entfernen Des Lüfters
Zurück zum Inhaltsverzeichnis Lüfter Dell™ Vostro™ 1510 Service-Handbuch Entfernen des Lüfters Wieder Einbauen des Lüfters Entfernen des Lüfters VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. Lösen Sie die beiden Schrauben, mit denen die Speicherabdeckung befestigt ist. Eine Abbildung der Speicherabdeckung finden Sie in Entfernen eines Speichermoduls. 3. Schieben Sie die Abdeckung aus dem Fach und legen Sie sie beiseite. - Seite 26 Zurück zum Inhaltsverzeichnis ...
-
Seite 27: Entfernen Des Fingerabdrucklesers
Zurück zum Inhaltsverzeichnis Fingerabdruckleser Dell™ Vostro™ 1510 Service-Handbuch Entfernen des Fingerabdrucklesers Wieder Einbauen des Fingerabdrucklesers Entfernen des Fingerabdrucklesers VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Festplattenabdeckung. Eine Abbildung der Festplattenabdeckung finden Sie in Entfernen des Festplattenlaufwerks. - Seite 28 HINWEIS: Stellen Sie sicher, dass das Kabel des Touchpads und das Kabel der internen Karte mit Bluetooth® Wireless-Technologie korrekt verlegt sind, bevor Sie die Handballenstütze einrasten lassen. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen des Fingerabdrucklesers. 1. Positionieren Sie den Fingerabdruckleser auf der Unterseite der Handballenstütze. 2. Schließen Sie den Anschlussstecker des Kabels des Fingerabdrucklesers an den Anschluss des Fingerabdrucklesers an und drehen Sie die Halteklammer nach unten, um das Kabel zu sichern. 3. Bringen Sie die Abdeckung des Fingerabdrucklesers an und bringen Sie die Schraube (M2 x 3 mm), mit der die Abdeckung an der Handballenstütze befestigt wird, an. ...
-
Seite 29: Entfernen Des Festplattenlaufwerks
Zurück zum Inhaltsverzeichnis Festplattenlaufwerk Dell™ Vostro™ 1510 Service-Handbuch Entfernen des Festplattenlaufwerks Wieder Einbauen des Festplattenlaufwerks ANMERKUNG: Dell übernimmt keine Garantie für Festplattenlaufwerke anderer Hersteller und bietet keine Unterstützung bei Problemen mit Produkten anderer Hersteller. Entfernen des Festplattenlaufwerks VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. VORSICHT: Berühren Sie beim Entfernen des Laufwerks aus dem Computer nicht das Metallgehäuse des Festplattenlaufwerks, wenn das Laufwerk heiß ist. HINWEIS: Schalten Sie zur Vermeidung von Datenverlusten Ihren Computer aus, bevor Sie die Festplatte entfernen. Entfernen Sie die Festplatte nicht, während der Computer eingeschaltet ist oder sich im Energiesparmodus befindet. -
Seite 30: Wieder Einbauen Des Festplattenlaufwerks
4. Setzen Sie die Abdeckung des Festplattenfachs wieder ein, indem Sie die Kerben aufeinander ausrichten. 5. Bringen Sie die zwei Schrauben (M2,5 x 8 mm) an, um die Abdeckung zu befestigen. 6. Installieren Sie nach Bedarf das Betriebssystem für den Computer. Information über das Installieren des Betriebssystems finden Sie im Setup- und Schnellreferenzhandbuch für Ihren Computer auf support.dell.com. 7. Installieren Sie nach Bedarf die Treiber und Dienstprogramme für den Computer. Informationen über das Installieren von Treibern und Dienstprogrammen finden Sie im Setup- und Schnellreferenzhandbuch für Ihren Computer auf support.dell.com. Zurück zum Inhaltsverzeichnis ... -
Seite 31: Scharnierabdeckung
Zurück zum Inhaltsverzeichnis Scharnierabdeckung Dell™ Vostro™ 1510 Service-Handbuch Entfernen der Scharnierabdeckung Wieder Einbauen der Scharnierabdeckung Entfernen der Scharnierabdeckung VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. HINWEIS: Die Scharnierabdeckung ist empfindlich und kann Schaden nehmen, wenn übermäßige Kraft angewendet wird. Führen Sie das Entfernen der Scharnierabdeckung mit Vorsicht durch. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. ... -
Seite 32: Wieder Einbauen Der Scharnierabdeckung
1 vorstehender Teil der Scharnierabdeckung (auf der rechten Seite) Wieder Einbauen der Scharnierabdeckung VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. HINWEIS: Die Scharnierabdeckung ist empfindlich und kann Schaden nehmen, wenn übermäßige Kraft angewendet wird. Führen Sie das wieder Einbauen der Scharnierabdeckung mit Vorsicht durch. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen der Scharnierabdeckung. 1. Richten Sie die unterhalb der linken Kante der Scharnierabdeckung angebrachten Halterungen auf die entsprechenden Kerben im Computer aus ... -
Seite 33: Entfernen Der Tastatur
Zurück zum Inhaltsverzeichnis Tastatur Dell™ Vostro™ 1510 Service-Handbuch Entfernen der Tastatur Wieder Einbauen der Tastatur Entfernen der Tastatur VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Scharnierabdeckung (siehe Entfernen der Scharnierabdeckung). - Seite 34 VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. HINWEIS: Die Tasten auf der Tastatur sind empfindlich, lösen sich leicht und sind schwer zu ersetzen. Entfernen Sie die Tastatur vorsichtig und gehen Sie sorgsam mit ihr um. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen der Tastatur. 1. Schieben Sie den Anschlussstecker des Tastaturkabels in den Tastaturanschluss auf der Systemplatine. 2. Drehen Sie die Halteklammer nach unten, um den Anschlussstecker des Tastaturkabels zu sichern. ...
-
Seite 35: Akkufreigabevorrichtung
Zurück zum Inhaltsverzeichnis Akkufreigabevorrichtung Dell™ Vostro™ 1510 Service-Handbuch Entfernen der Akkufreigabevorrichtung Wieder Einbauen der Akkufreigabevorrichtung Entfernen der Akkufreigabevorrichtung VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Festplatte (siehe Entfernen des Festplattenlaufwerks). -
Seite 36: Wieder Einbauen Der Akkufreigabevorrichtung
1 Akkuentriegelungstaste 2 Schraube für Montagewinkel (1) 3 Akkufreigabevorrichtung 4 Feder Wieder Einbauen der Akkufreigabevorrichtung VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. HINWEIS: Stellen Sie sicher, dass die Akkufreigabevorrichtung korrekt ausgerichtet ist. Die Vertiefung für die Schraube muss beim Installieren der Vorrichtung nach oben zeigen. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen der Akkufreigabevorrichtung. 1. Stellen Sie sicher, dass die Feder der Akkufreigabevorrichtung korrekt am Führungszapfen der Vorrichtung angebracht ist. 2. Richten Sie die Akkuentriegelungstaste auf das Loch in der Akkufreigabevorrichtung aus und drücken Sie anschließend die Taste in die vorgesehene Position. 3. Bringen Sie die Schraube (M2 x 3 mm), mit der die Akkuentriegelungstaste in der Akkufreigabevorrichtung befestigt wird, wieder an. ... - Seite 37 Zurück zum Inhaltsverzeichnis ...
-
Seite 38: Entfernen Eines Speichermoduls
Zurück zum Inhaltsverzeichnis Speicher Dell™ Vostro™ 1510 Service-Handbuch Entfernen eines Speichermoduls Wieder Einbauen eines Speichermoduls Ihr Computer verfügt über zwei benutzerzugängliche SODIMM-Sockel, die beide von der Computerunterseite her zugänglich sind. Der Systemspeicher lässt sich durch die Installation von Speichermodulen auf der Systemplatine vergrößern. Informationen über die von Ihrem Computer unterstützten Speichertypen finden Sie im Setup und Schnellreferenzhandbuch unter „Technische Daten“. Installieren Sie nur Speichermodule, die für Ihren Computer geeignet sind. ANMERKUNG: Die Garantie Ihres Computers gilt auch für von Dell erworbene Speichermodule. Entfernen eines Speichermoduls VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. -
Seite 39: Wieder Einbauen Eines Speichermoduls
So stellen Sie fest, wie viel Speicher im Computer installiert ist: Unter Microsoft® Windows® XP: Klicken Sie mit der rechten Maustaste auf das Symbol Arbeitsplatz auf Ihrem Desktop und klicken Sie auf Eigenschaften® Allgemein. In Microsoft Windows Vista®: Klicken Sie auf Start ® Hilfe und Support® Dell Systeminformationen. Zurück zum Inhaltsverzeichnis ... - Seite 40 ...
-
Seite 41: Entfernen Einer Wlan-Karte
Zurück zum Inhaltsverzeichnis WLAN (Wireless Local Area Network)-Karte Dell™ Vostro™ 1510 Service-Handbuch Entfernen einer WLAN-Karte Einbauen einer WLAN-Karte VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. Ihr Computer unterstützt eine WLAN-Karte. Wenn Sie eine WLAN-Karte zusammen mit Ihrem Computer bestellt haben, ist die Karte bereits installiert. Entfernen einer WLAN-Karte ... -
Seite 42: Einbauen Einer Wlan-Karte
Antennenkabel (2) WLAN-Karte Systemplatinenanschluss Einbauen einer WLAN-Karte HINWEIS: Die Anschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden. Wenn Sie beim Einstecken auf Widerstand stoßen, prüfen Sie die Anschlüsse auf der Karte und auf der Systemplatine und richten Sie die Karte neu aus. HINWEIS: Um eine Beschädigung der WLAN-Karte zu vermeiden, sollten Sie das Kabel nie unter der Karte platzieren. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen einer WLAN-Karte. 1. Führen Sie den Anschluss der WLAN-Karte im Winkel von 45 Grad in den Anschluss auf der Systemplatine ein. ... -
Seite 43: Optisches Laufwerk
Zurück zum Inhaltsverzeichnis Optisches Laufwerk Dell™ Vostro™ 1510 Service-Handbuch Entfernen des optischen Laufwerks Wieder Einbauen des optischen Laufwerks Entfernen des optischen Laufwerks VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Festplattenabdeckung. Eine Abbildung der Festplattenabdeckung finden Sie in Entfernen des Festplattenlaufwerks. - Seite 44 2. Bringen Sie die Schraube (M2 x 5 mm) wieder an, um das optische Laufwerk an der Systemplatine zu befestigen. 3. Bauen Sie die Handballenstütze wieder ein (siehe Wieder Einbauen der Handballenstütze). 4. Bauen Sie die Bildschirm-Baugruppe wieder ein (siehe Einbauen der Bildschirm-Baugruppe). 5. Bringen Sie die Tastatur wieder an (siehe Wieder Einbauen der Tastatur).
-
Seite 45: Entfernen Der Handballenstütze
Zurück zum Inhaltsverzeichnis Handballenstütze Dell™ Vostro™ 1510 Service-Handbuch Entfernen der Handballenstütze Wieder Einbauen der Handballenstütze Entfernen der Handballenstütze VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Festplattenabdeckung. Eine Abbildung der Festplattenabdeckung finden Sie in Entfernen des Festplattenlaufwerks. ... -
Seite 46: Wieder Einbauen Der Handballenstütze
11. Trennen Sie den Anschluss des Multimediatasten-Pads von der Systemplatine. 12. Trennen Sie den Anschluss des Touchpads von der Systemplatine. 13. Trennen Sie den Anschluss des Fingerabdrucklesers von der Systemplatine. HINWEIS: Versuchen Sie nicht, die Handballenstütze mit Gewalt vom Computer zu trennen. Wenn Sie Widerstand spüren, biegen Sie die Handballenstütze vorsichtig leicht oder üben Sie vorsichtig leichten Druck auf die Handballenstütze aus oder arbeiten Sie sich, vom Bereich des Widerstands ausgehend, vorsichtig an der Kante entlang, bis sich die Handballenstütze löst. 14. Trennen Sie den Lautsprecheranschluss von der Handballenstütze. Entfernen Sie nötigenfalls Klebeband. ... - Seite 47 befestigen. 8. Bringen Sie die mit einem „P“ gekennzeichnete Schraube (M2,5 x 5 mm) am Lüfter an. 9. Bauen Sie die Bildschirm-Baugruppe wieder ein (siehe Einbauen der Bildschirm-Baugruppe). 10. Bringen Sie die Tastatur wieder an (siehe Wieder Einbauen der Tastatur).
-
Seite 48: Betriebsschalter- Und Multimediatasten-Pads
Zurück zum Inhaltsverzeichnis Betriebsschalter- und Multimediatasten-Pads Dell™ Vostro™ 1510 Service-Handbuch Entfernen der Betriebsschalter- und Multimediatasten-Pads Wieder Einbauen der Betriebsschalter- und Multimediatasten-Pads Entfernen der Betriebsschalter- und Multimediatasten-Pads VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. HINWEIS: Die Betriebsschalter- und Multimediatasten-Pads bilden eine gemeinsame Komponente und sollten zusammen entfernt und eingebaut werden. - Seite 49 HINWEIS: Die Betriebsschalter- und Multimediatasten-Pads bilden eine gemeinsame Komponente und sollten zusammen entfernt und eingebaut werden. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen der Betriebsschalter- und Multimediatasten-Pads. 1. Schließen Sie das Kabel des Betriebsschalter-Pads an den Anschluss an der Unterseite des Multimediatasten-Pads an. 2. Schieben Sie das Betriebsschalter-Pad nach rechts, positionieren Sie es unter den Halterungen an der Handballenstütze und richten Sie die Schraubenlöcher aus. ...
-
Seite 50: Lautsprecher-Baugruppe
Zurück zum Inhaltsverzeichnis Lautsprecher-Baugruppe Dell™ Vostro™ 1510 Service-Handbuch Entfernen der Lautsprecher-Baugruppe Wieder Einbauen der Lautsprecher-Baugruppe Entfernen der Lautsprecher-Baugruppe VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. 2. Entfernen Sie die Festplattenabdeckung. Eine Abbildung der Festplattenabdeckung finden Sie in Entfernen des Festplattenlaufwerks. - Seite 51 VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. Dieses Verfahren setzt voraus, dass Sie das Verfahren zur Entfernung durchgeführt haben Entfernen der Lautsprecher-Baugruppe. 1. Richten Sie die Führungslöcher in der Lautsprecher-Baugruppe auf die Führungszapfen am Computersockel aus und setzen Sie anschließend die Baugruppe nach unten in die vorgesehene Position ein. 2. Bringen Sie die vier Schrauben (M2,5 x 5 mm) an, um die Lautsprecher- Baugruppe zu befestigen 3. Bauen Sie die Handballenstütze wieder ein (siehe Wieder Einbauen der Handballenstütze). 4. Bauen Sie die Bildschirm-Baugruppe wieder ein (siehe Einbauen der Bildschirm-Baugruppe).
-
Seite 52: Systemplatinenbaugruppe
Zurück zum Inhaltsverzeichnis Systemplatinenbaugruppe Dell™ Vostro™ 1510 Service-Handbuch Entfernen der Systemplatinenbaugruppe Wieder Einbauen der Systemplatinenbaugruppe Der BIOS-Chip der Systemplatine enthält die Service-Tag-Nummer, die auch auf dem Strichcode-Etikett auf der Unterseite des Computers angegeben ist. Der Ersatz-Einbausatz für die Systemplatine enthält Medien, auf denen sich ein Dienstprogramm befindet, mit dem die Service-Tag-Nummer auf die Ersatzsystemplatine übertragen werden kann. Entfernen der Systemplatinenbaugruppe VORSICHT: Bevor Sie gemäß den folgenden Anweisungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor Arbeiten im Innern des Computers. -
Seite 53: Wieder Einbauen Der Systemplatinenbaugruppe
14. Aktualisieren Sie das BIOS (weitere Informationen finden Sie unter Löschen und Neubeschreiben des BIOS (Flashen)). 15. Rufen Sie das System-Setup-Programm auf, um das BIOS auf de neuen Systemplatine mit der Service-Tag-Nummer des Computers zu aktualisieren. Weitere Informationen zum System-Setup-Programm finden Sie im Dell™ Technologiehandbuch auf Ihrem Computer oder auf support.dell.com. Zurück zum Inhaltsverzeichnis ... -
Seite 54: Hilfsmittel Zum Beheben Von Störungen
Sie weitere Speichermodule (jeweils eines bei jedem Test), bis Sie ein fehlerhaftes Modul gefunden oder alle Module ohne Fehler installiert haben. Installieren Sie nach Möglichkeit funktionierende Speichermodule des gleichen Typs im Computer (siehe Speicher). Wenn das Problem weiterhin besteht, nehmen Sie Kontakt mit Dell auf. Speichermodule werden erkannt, Wenn zwei oder mehr Speichermodule installiert sind, entfernen Sie die Module (siehe... -
Seite 55: Ratgeber Bei Hardware-Konflikten
Weitere Informationen zum Verwenden des System-Setup-Programms finden Sie im Dell™ Technologiehandbuch auf Ihrem Computer oder auf support.dell.com. Das Programm „Dell Diagnostics““ befindet sich auf der Festplatte in einer eigenen Dienstprogrammpartition. ANMERKUNG: Falls der Computer mit einem Docking-Gerät verbunden ist, trennen Sie die Verbindung. Weitere Anweisungen hierzu finden Sie in der ... - Seite 56 Fahren Sie dann den Computer herunter und versuchen Sie es erneut. 6. Geben Sie 1 ein, um Dell 32-bit Diagnostics auszuführen. 7. Geben Sie im Menü von Dell Diagnostics 1 ein, um Dell 32-bit Diagnostics for Resource CD (graphical user interface) (Dell 32-bit Diagnostics für ResourceCD [grafische Benutzeroberfläche]) auszuwählen. ...
- Seite 57 Es wird empfohlen, die Option Extended Test (Erweiterter Test) auszuwählen, um eine eingehendere Überprüfung der Geräte im Computer durchzuführen. Tritt während eines Tests ein Problem auf, werden in einer Meldung der Fehlercode und eine Beschreibung des Problems angezeigt. Notieren Sie sich den genauen Wortlaut des Fehlercodes und der Problembeschreibung und befolgen Sie die Anweisungen auf dem Bildschirm. Wenn das Problem nicht gelöst werden kann, wenden Sie sich an Dell Support. ANMERKUNG: Halten Sie die Service-Tag-Nummer bereit, wenn Sie mit dem Support von Dell Kontakt aufnehmen. Die Service-Tag-Nummer für Ihren Computer befindet sich ganz oben auf jedem Testbildschirm. Die in der folgenden Tabelle beschriebenen Registerkarten stellen zusätzliche Informationen zu Tests bereit, die über die Optionen Custom Test (Benutzerdefinierter Test) oder Symptom Tree (Problemübersicht) ausgeführt werden: ...
- Seite 58 Es werden die gefundenen Fehler, die Fehlercodes und eine Beschreibung des Problems angezeigt. Help (Hilfe) Beschreibt den Test und mögliche Anforderungen für die Durchführung des Tests. Konfiguration Zeigt die Hardware-Konfiguration für das ausgewählte Gerät an. Dell Diagnostics ruft aus dem System-Setup, dem Speicher und verschiedenen internen Tests Konfigurationsinformationen zu allen Geräten ab. Diese Informationen werden in der Geräteliste auf der linken Seite angezeigt. ANMERKUNG: In der Geräteliste werden möglicherweise nicht die Namen aller Komponenten angezeigt, die im Computer installiert oder daran angeschlossen sind.
-
Seite 59: Fehlerbehebung
Wenn das Laufwerk nicht aufgeführt wird, führen Sie mithilfe der Virenschutz-Software einen vollständigen Virenscan durch, um das System auf Viren zu überprüfen und diese ggf. zu beseitigen. Unter Umständen verhindern Viren, dass Windows in der Lage ist, Laufwerke zu erkennen. Testen Sie das Laufwerk – Legen Sie einen anderen Datenträger ein, um auszuschließen, dass das Original möglicherweise defekt ist. Legen Sie eine startfähige Diskette ein, und starten Sie den Computer neu. Reinigen Sie das Laufwerk oder den Datenträger – Weitere Informationen zum Reinigen des Computers finden Sie im Dell™ Technologiehandbuch auf Ihrem Computer oder auf support.dell.com. Überprüfen Sie die Kabelverbindungen Ratgeber bei Hardware-Konflikten ausführen – Siehe Ratgeber bei Hardware-Konflikten. ... - Seite 60 Deaktivieren Sie den Standby-Modus (bzw. den Energiesparmodus) in Windows vor dem Beschreiben eines Datenträgers – Weitere Informationen zum Einstellen der Energieoptionen finden Sie im Dell™ Technologiehandbuch auf Ihrem Computer oder auf support.dell.com. Informationen über die Energieverwaltungsmodi finden Sie auch in „Hilfe und Support“ von Windows, indem Sie dort nach dem Stichwort Standby suchen. ...
-
Seite 61: Probleme Mit Absturz Und Software
Wenn Sie Probleme mit einer nicht von Dell gelieferten IEEE 1394-Komponente haben, – Wenden Sie sich an den Hersteller der IEEE 1394-Komponente. Probleme mit Absturz und Software VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. Der Computer startet nicht Diagnoseanzeigen überprüfen – Siehe Probleme mit der Stromversorgung. ... - Seite 62 Entfernen Sie die Speichermodule und setzen Sie sie erneut ein (siehe Speicher), um sicherzustellen, dass der Computer Daten mit den Speichermodulen austauschen kann. Stellen Sie sicher, dass Sie die Richtlinien für die Speicherinstallation eingehalten haben (siehe Wieder Einbauen eines Speichermoduls). Stellen Sie sicher, dass der verwendete Speicher vom Computer unterstützt wird. Weitere Informationen zu dem von Ihrem Computer unterstützten Speichertyp finden Sie im Setup- und Schnellreferenzhandbuch zu Ihrem Computer auf support.dell.com. Führen Sie Dell Diagnostics aus (siehe Dell Diagnostics). Probleme mit der Stromversorgung ...
-
Seite 63: Probleme Mit Ton Und Lautsprechern
Ratgeber bei Hardware-Konflikten. Kein Ton über die Kopfhörer Anschluss des Kopfhörerkabels überprüfen – Kontrollieren Sie den sicheren Sitz des Kopfhörerkabels im Kopfhöreranschluss am Computer. Weitere Informationen finden Sie im Setup- und Schnellreferenzhandbuch für Ihren Computer auf support.dell.com. Lautstärkeregler unter Windows einstellen – Klicken Sie ein- oder zweimal auf das Lautsprechersymbol unten rechts auf Ihrem Bildschirm. Stellen Sie sicher, dass eine passende Lautstärke eingestellt ist und die Klangwiedergabe nicht deaktiviert wurde. Probleme mit Video und Anzeige ... -
Seite 64: Technischer Update Service Von Dell
Deaktivieren des Dell Support-Dienstprogramms Doppelklicken auf das Dell Support-Symbol Doppelklicken Sie auf das Symbol zum manuellen Überprüfen Ihrer Computerumgebung, zum Anzeigen häufig gestellter Fragen, zum Zugriff auf die Hilfedatei für das Dell Support-Dienstprogramm und zum Anzeigen der Dell Support-Einstellungen. Weitere Informationen zum Dell Support-Dienstprogramm erhalten Sie, indem Sie auf das Fragezeichen (?) am oberen Rand des Dell™ Support-Bildschirms klicken. - Seite 65 Zurück zum Inhaltsverzeichnis ...
