Installieren Der Festplattenrückwandplatine (Rückseite) - Dell PowerVault DR4100 Benutzerhandbuch

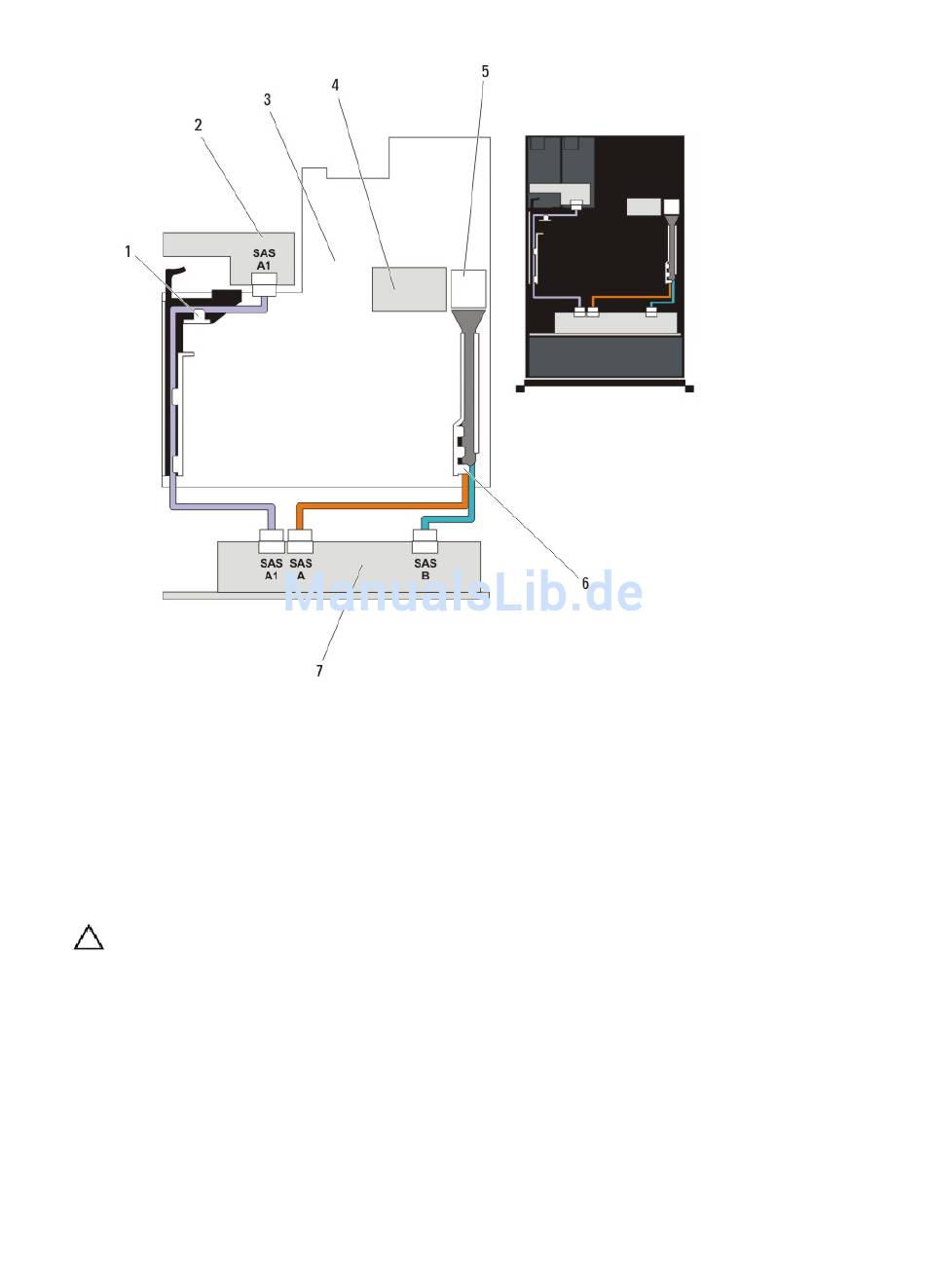

Abbildung 42. Verkabelungsschema – optionale 2,5-Zoll (x2) Festplatten-Rückwandplatine (Rückseite)
1. PCIe-Kartenhalter
2. Festplattenrückwandplatine (Rückseite)
3. Systemplatine
4. Integrierte Speichercontrollerkarte
Installieren der Festplattenrückwandplatine (Rückseite)
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt
werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der
jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder
telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die
Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
1. Schalten Sie das System sowie alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom
Stromnetz.
2. Öffnen Sie das System.
3. Richten Sie die Kerben auf der Rückwandplatine an den Kerben am Gehäuse aus.
84
5. SAS-Anschluss auf der Systemplatine
6. Kabelhalteklammer
7. Festplattenrückwandplatine (x12 oder x24)
