Inhalt Installationshandbuch für Wireless ADSL-Modemrouter Kapitel 1 Verbindung des Routers mit dem Internet Packungsinhalt .......................1-1 Vorderseite des Routers ...................1-2 Rückseite des Routers .....................1-3 Vorbereitung ........................1-4 Konfiguration des Internetzugangs ................1-4 Zwei Konfigurationsmethoden: 1) Einrichtung mit dem Smart Wizard 2) Manuelle Einrichtung Konfiguration mit dem Smart Wizard ................1-5 Manuelle Konfiguration ....................1-6 ADSL-Mikrofilter .......................1-6...
Seite 4
Fehlerbehebung im Zusammenhang mit PPPoE und PPPoA .........2-7 Fehlerbehebung im Zusammenhang mit dem Internetzugriff ........2-7 Fehlerbehebung von TCP/IP-Netzwerken mit dem Ping-Dienstprogramm ....2-8 Testen des LAN-Pfads zum Router ................2-8 Testen des Pfads vom Computer zu einem entfernten Gerät ........2-9 Wiederherstellen von Werkseinstellungen und Passwort ..........2-10 Verwenden der Reset-Taste ...................2-10 Anhang A Technische Daten...
Karten mit Garantie- und Supportinformationen Falls eines dieser Elemente fehlt, beschädigt oder das falsche Modell ist, wenden Sie sich bitte an Ihren NETGEAR-Fachhändler. Bewahren Sie den Karton sowie das Original- Verpackungsmaterial für den Fall auf, dass Sie das Produkt zu einem späteren Zeitpunkt zur Reparatur einsenden müssen.

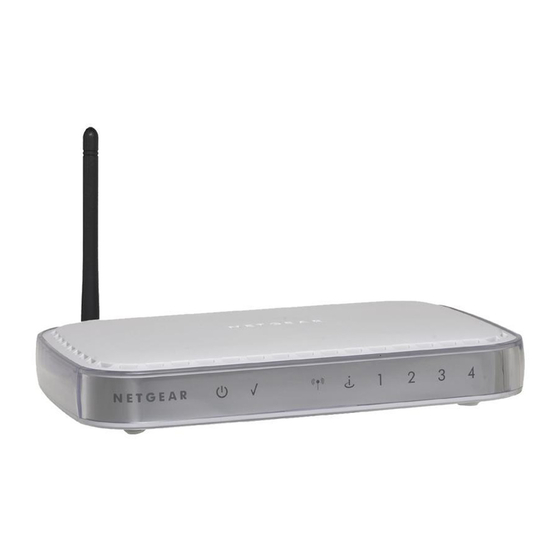

Installationshandbuch für Wireless ADSL-Modemrouter Vorderseite des Routers An der unten abgebildeten Vorderseite des Wireless ADSL-Modemrouters befinden sich Status- LEDs. Abbildung 1-1 Anhand dieser LEDs können Sie verschiedene Zustände überprüfen. In Tabelle 1-1 werden die einzelnen LEDs beschrieben. Tabelle 1-1. Beschreibung der LEDs Symbol Zustand Beschreibung...
Installationshandbuch für Wireless ADSL-Modemrouter Tabelle 1-1. Beschreibung der LEDs (Fortsetzung) Ein (grün) Der ADSL-Port ist mit einem ISP-Netzwerkgerät synchronisiert. Blinken (grün) Datenübertragung über den ADSL-Port. 3. Internet Blinken (gelb) ADSL-Verbindungsaufbau. (WAN) Keine Verbindung zum ADSL-Port. Der Wireless Access Point ist initialisiert. Blinken Daten werden über die drahtlose Verbindung übertragen oder empfangen.
Installationshandbuch für Wireless ADSL-Modemrouter 2. Anschluss für Netzteil 3. Vier RJ-45-LAN-Ports zur Verbindung des Routers mit lokalen Computern 4. RJ-11-ADSL-Port zur Verbindung des Routers mit einer ADSL-Leitung Vorbereitung Bevor Sie den Router einrichten können, benötigen Sie Folgendes: • Einen funktionsfähigen ADSL-Internetzugang •...
Die Konfiguration mit dem Smart Wizard dauert etwa 20 Minuten. 1. Legen Sie Ihre ADSL-Zugangsdaten bereit, die Sie von Ihrem Internet Provider erhalten haben. 2. Legen Sie die NETGEAR-CD in das CD-ROM-Laufwerk Ihres Windows-PCs ein. Die CD wird automatisch gestartet und ermittelt die Sprache des Betriebssystems Ihres Computers.
Installationshandbuch für Wireless ADSL-Modemrouter 5. Klicken Sie auf „Einrichtung“, um den Smart Wizard Installationsassistenten zu starten. Folgen Sie den Bildschirmanweisungen. Manuelle Konfiguration Mit Hilfe der im Folgenden beschriebenen Vorgehensweise richten Sie den Wireless ADSL-Modemrouter manuell ein. ADSL-Mikrofilter Für die ADSL-Verbindung werden dieselben Leitungen wie beim Telefon verwendet. ADSL überträgt jedoch zusätzliche Signale über die Telefonleitung, die zu Störgeräuschen beim Telefonieren führen.
Beim erstmaligen Verbinden mit dem Router muss der Computer so eingerichtet sein, dass er die TCP/IP-Konfigurationsdaten automatisch vom Router über DHCP bezieht. Dies ist normalerweise der Fall. Mit dem NETGEAR Smart Wizard Installationsassistenten auf der CD geschieht dies automatisch. Bei manueller Einrichtung ziehen Sie hierfür die Dokumentation Ihres Betriebssystems zu Rate.
Installationshandbuch für Wireless ADSL-Modemrouter Manuelle Konfiguration des Wireless ADSL-Modemrouters Zum Einrichten des Wireless ADSL-Modemrouters folgen Sie diesen vier Schritten: 1. Schließen Sie die ADSL-Filter an die Telefonbuchse an (falls erforderlich). 2. Verbinden Sie den Router mit der ADSL-Leitung. 3. Melden Sie sich am Router an. 4.
Seite 13
Installationshandbuch für Wireless ADSL-Modemrouter b. Beispiel eines Filters für zwei Leitungen. Stecken Sie das Kabel des Filters für zwei Leitungen in die Telefonbuchse ein und schließen Sie das Telefon am entsprechend gekennzeichneten Ausgang des Splitters (A) an. Abbildung 1-6 Hinweis: Wenn Sie einen Filter für eine Leitung mit einem separaten Splitter verwenden möchten, schließen Sie den Splitter an die Telefonbuchse an, verbinden Sie den Filter für eine Leitung mit dem Splitter und schließen Sie das Telefon an den Filter an.
Seite 14
Installationshandbuch für Wireless ADSL-Modemrouter 2. Verbinden Sie den Wireless ADSL-Modemrouter mit dem ADSL-Filter. a. Verbinden Sie über das mitgelieferte Telefonkabel mit RJ-11-Stecker den ADSL-Port (B) des Wireless ADSL-Modemrouters mit dem ADSL-Port (C) des Filters für zwei Leitungen. Abbildung 1-7 Warnung: Wenn Sie den Filter falsch an den Wireless ADSL-Modemrouter anschließen, werden die ADSL-Signale blockiert.
Seite 15
Installationshandbuch für Wireless ADSL-Modemrouter b. Schließen Sie das Netzwerkkabel (D) an einen LAN-Port des Wireless ADSL- Modemrouters und an den Netzwerk-Anschluss Ihres Computers an. Abbildung 1-8 c. Schließen Sie das Netzteil an den Router an und stecken Sie es in eine Steckdose ein. Überprüfen Sie Folgendes: Nach dem Einschalten des Routers leuchtet die Power-LED.
Seite 16
Installationshandbuch für Wireless ADSL-Modemrouter 3. Melden Sie sich am Wireless ADSL-Modemrouter an. Hinweis: Konfigurieren Sie Ihren PC so, dass er seine Netzwerkkonfigurationsdaten automatisch über DHCP bezieht. Anweisungen zur Konfiguration von DHCP finden Sie in der Dokumentation Ihres Betriebssystems oder unter „Vorbereiten eines Computers für den Netzwerkzugriff“.
Seite 17
Verwenden Sie in jedem Fall die Konfigurations- und Zugangsdaten Ihres Internet Providers, damit die Konfigurationseinstellungen für die Internetverbindung korrekt sind. 5. Prüfen Sie die Internetverbindung. Klicken Sie unten im Menü „Grundeinstellungen“ auf „Test“. Wenn die NETGEAR-Website nicht innerhalb einer Minute angezeigt wird, lesen Sie Kapitel 2, „Fehlerbehebung“.
2. Klicken Sie im Hauptmenü des Wireless ADSL-Modemrouters auf den Link für die Wireless- Konfiguration. 3. Beachten Sie, dass die Standard-SSID NETGEAR lautet. Hinweis: Die SSID aller Wireless-Adapter muss der SSID entsprechen, die Sie für den Wireless ADSL-Modemrouter konfigurieren. Stimmen diese Namen nicht überein, können die Adapter keine drahtlose Verbindung herstellen.
Installationshandbuch für Wireless ADSL-Modemrouter Konfigurieren Sie die Wireless-Adapter Ihrer Computer so, dass sie denselben Netzwerknamen (SSID) wie der Wireless ADSL-Modemrouter verwenden. Stellen Sie sicher, dass eine drahtlose Verbindung besteht und dass die Computer über DHCP eine IP-Adresse vom Router beziehen können. Angemessene Sicherheitsmaßnahmen für Ihr drahtloses Netzwerk Warnung: In geschlossenen Räumen können Computer in einem enormen Radius an...
Seite 20
Installationshandbuch für Wireless ADSL-Modemrouter 1-16 Verbindung des Routers mit dem Internet v1.0, 2006-4...
Kapitel 2 Fehlerbehebung In diesem Kapitel finden Sie Hinweise zur Behebung von Fehlern bei Ihrem Wireless ADSL- Modemrouter. Nach der Beschreibung eines Problems finden Sie jeweils eine Anleitung zur Diagnose und Behebung des Problems. Hilfe für die hier aufgeführten häufig auftretenden Probleme finden Sie im jeweils angegebenen Abschnitt.
Netzteil ordnungsgemäß an eine funktionierende Steckdose angeschlossen ist. • Vergewissern Sie sich, dass Sie das von NETGEAR für dieses Produkt mitgelieferte Netzteil verwenden. Wenn der Fehler sich dadurch nicht beheben lässt, liegt ein Hardwarefehler vor. Wenden Sie sich an den technischen Support.
Installationshandbuch für Wireless ADSL-Modemrouter • Setzen Sie die Konfiguration des Routers auf die werkseitigen Voreinstellungen zurück. Dabei wird als IP-Adresse des Routers 192.168.0.1 festgelegt. Eine Anleitung hierzu finden Sie im Abschnitt „Verwenden der Reset-Taste“ auf Seite 2-10. Wenn der Fehler sich nicht beheben lässt, liegt möglicherweise ein Hardwarefehler vor. Wenden Sie sich an den technischen Support.
Installationshandbuch für Wireless ADSL-Modemrouter • Wenn die IP-Adresse des Routers sich geändert hat und Sie die aktuelle IP-Adresse nicht kennen, setzen Sie die Konfiguration des Routers auf die werkseitigen Voreinstellungen zurück. Dabei wird als IP-Adresse des Routers 192.168.0.1 festgelegt. Eine Anleitung hierzu finden Sie im Abschnitt „Verwenden der Reset-Taste“...
Seite 25
Installationshandbuch für Wireless ADSL-Modemrouter Internet-LED leuchtet oder blinkt grün Wenn die Internet-LED grün leuchtet oder blinkt, haben Sie eine gute ADSL-Verbindung. Sie können davon ausgehen, dass der Provider die Verbindung ordnungsgemäß hergestellt hat und Sie alle Kabelverbindungen richtig eingesteckt haben. Internet-LED blinkt gelb Wenn die ADSL-/Internet-LED gelb blinkt, versucht der Wireless ADSL-Modemrouter eine ADSL-Verbindung zum Provider herzustellen.
Mit Hilfe der Browseroberfläche können Sie überprüfen, ob die Anforderung erfolgreich war. So überprüfen Sie die Internet-IP-Adresse über die Browseroberfläche: 1. Starten Sie den Browser und besuchen Sie eine externe Website, z. B. http://www.netgear.de. 2. Rufen Sie das Hauptmenü der Wireless ADSL-Modemrouterkonfiguration unter http://192.168.0.1 auf.
Installationshandbuch für Wireless ADSL-Modemrouter Teilen Sie dem Internet-Provider mit, dass Sie ein neues Netzwerkgerät angeschafft haben, und bitten Sie darum, die MAC-Adresse des Routers zu verwenden. ODER Konfigurieren Sie Ihren Router so, dass er seine MAC-Adresse fälscht, indem er die des Computers verwendet.
Installationshandbuch für Wireless ADSL-Modemrouter Ein DNS-Server ist ein Host im Internet, der Internetnamen (z. B. www-Adressen) in numerische IP-Adressen umwandelt. Normalerweise stellt der Internet-Provider Ihnen die Adressen von einem oder zwei DNS-Servern automatisch zur Verfügung. Wenn Sie bei der Konfiguration des Wireless ADSL-Modemrouters eine DNS-Adresse eingegeben haben, starten Sie den Computer neu und überprüfen Sie die DNS-Adresse.
Installationshandbuch für Wireless ADSL-Modemrouter Ping wird ausgeführt für 192.168.1.1 mit 32 Bytes Daten: Wenn der Pfad funktioniert, wird diese Nachricht angezeigt: Antwort von 192.168.1.1: Bytes=32 Zeit=NN ms TTL=xxx Wenn der Pfad nicht funktioniert, wird diese Nachricht angezeigt: Zeitüberschreitung der Anforderung Wenn der Pfad nicht richtig funktioniert, könnte eines der folgenden Probleme vorliegen: •...
Installationshandbuch für Wireless ADSL-Modemrouter — Ihr PC muss eine IP-Adresse aus demselben Subnetz wie der Router haben, der als Standardgateway eingerichtet ist. Wenn die IP-Konfiguration des PCs über DHCP erfolgt ist, werden diese Informationen nicht in den TCP/IP-Eigenschaften unter „Netzwerk“ in der Systemsteuerung angezeigt.
Anhang A Technische Daten Dieser Anhang enthält die technischen Daten zum Wireless ADSL-Modemrouter. Kompatibilität mit Netzwerkprotokollen und Normen Daten- und Routingprotokolle: TCP/IP, RIP-1, RIP-2, DHCP, PPPoE oder PPPoA, RFC 1483 Bridged oder Routed Ethernet und RFC 1577 Classical IP over ATM Netzteil Nordamerika: 120 V, 60 Hz (Eingang)
Seite 32
Installationshandbuch für Wireless ADSL-Modemrouter Technische Daten zu den Schnittstellen LAN: 10BASE-T oder 100BASE-Tx, RJ-45 WAN: ADSL, Dual-RJ-11, Pins 2 und 3 ANSI T1.413, ITU G.992.1 (G.DMT), ITU G.992.2 (G.Lite) ITU Anhang A oder B Technische Daten v1.0, 2006-4...
Anhang B Weiterführende Dokumente Dieser Anhang enthält Links zu Referenzdokumenten, die Sie verwenden können, um mehr über die in Ihrem NETGEAR-Produkt verwendeten Technologien zu erfahren. Dokument Link Internet-Netzwerke und http://documentation.netgear.com/reference/deu/tcpip/index.htm TCP/IP-Adressierung Drahtlose http://documentation.netgear.com/reference/deu/wireless/index.htm Kommunikation Vorbereiten eines http://documentation.netgear.com/reference/deu/wsdhcp/index.htm Computers für den...
Seite 34
Installationshandbuch für Wireless ADSL-Modemrouter Weiterführende Dokumente v1.0, 2006-4...
