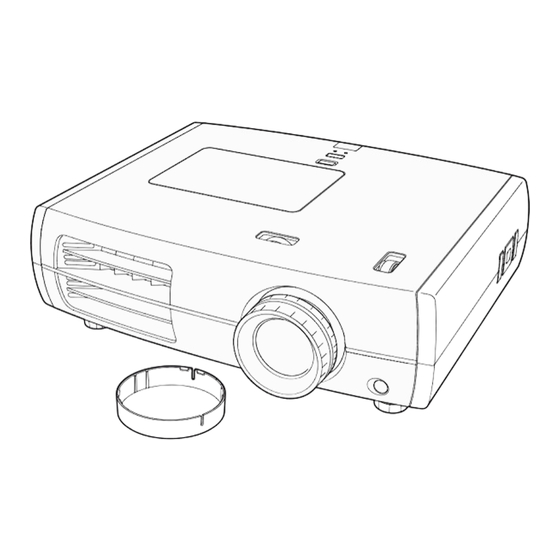

Inhaltszusammenfassung für Epson EH-TW5000

  • Seite 2: Anleitungen Und Verwendete Bezeichnungen

    Anleitungen und verwendete Bezeichnungen Projektoranleitungen Die Dokumentation Ihres Epson-Projektors besteht aus den folgenden zwei Anleitungen. Verwenden Sie die Anleitungen in der folgenden Reihenfolge. Sicherheitsanweisungen und Anleitung Support und Service Dieses Handbuch enthält Informationen zur sicheren Nutzung des Projektors. Außerdem enthält es Informationen über Garantieleistungen und eine Checkliste für die Fehlersuche.
  • Seite 3: Kontrolle Des Zubehörs

    Kontrolle des Zubehörs Kontrollieren Sie beim Auspacken des Projektors, ob alle Teile vorhanden sind. Wenden Sie sich bitte bei einem Fehler oder falls Teile fehlen sollten an das Verkaufsgeschaft. ❏ Projektor (mit Objektivdeckel) ❏ Fernbedienung ❏ Netzkabel (3,0 m) ❏ Alkalibatterien AA (2 Stück) Am Projektor und an einer Netzsteckdose In die Fernbedienung einsetzen.
  • Seite 4: Inhaltsverzeichnis

    RGB-Einstellung (Offset, Gewinn)....22 Einstellen der Farbtonskala......22 Konfigurationsmenüs ■ Konfigurationsmenüfunktionen....26 "Bild"-Menü..........32 Verwendung der Konfigurationsmenüs ..26 "Signal"-Menü..........33 Liste der Konfigurationsmenüs "Einstellung"-Menü ........36 (Für EH-TW3800) ........28 "Speicher"-Menü......... 38 Liste der Konfigurationsmenüs "Reset"-Menü ..........38 (Für EH-TW5000) ........30...
  • Seite 5 Inhaltsverzeichnis Fehlersuche ■ Auftreten von Störungen ......39 Falls die Anzeigen keine Hilfe bieten ..41 • Bildstörungen............42 Ablesen der Anzeigen........ 39 • Störungen bei Beginn der Projektion....46 • Wenn die Warnungsanzeige • Probleme mit der Fernbedienung......46 leuchtet oder blinkt..........39 •...
  • Seite 6: Ausstattung Des Projektors

    Ausstattung des Projektors Die Bildwiedergabe kann auf die Projektionsbedingungen abgestimmt werden (Farbmodus) Ein optimales Bild lässt sich einfach in der gegebenen Umgebung projizieren, wenn Sie den entsprechenden Farbmodus unter den folgenden sieben möglichen Voreinstellungen wählen. Bei der Wahl von "Natürlich", "Kino", "x.v.Color", "HD" oder "Silver Screen" wird der Cinema Filter-Effekt zur Erhöhung des Kontrastes und zur wirklichkeitsgetreueren Wiedergabe der Hautfarbe automatisch angewendet.
  • Seite 7: Mit Weitwinkelobjektivverschiebungsfunktion Ausgerüstet

    S. 23 Eine Vielfalt von Bildeinstellungsfunktionen Einige der vielfältigen Funktionen sind folgende: Mit EPSON Super White werden Überbelichtungen vermieden, die dazu führen können, dass das Bild zu hell ist. S.35 Die progressive Konvertierung kann gewählt werden, um Bilder mit viel Bewegung oder Standbilder usw.
  • Seite 8: Bezeichnung Der Teile Und Ihre Funktionen

    Bezeichnung der Teile und ihre Funktionen Front/Oberseite • • Einstellscheibe für horizontale Fernbedienungsempfänger S.13 Objektivverschiebung S.16 Für den Empfang der Fernbedienungssignale. • Durch Drehen der Einstellscheibe lässt sich die Bedienungsfeld (oben) Position des projizierten Bildes seitlich verschieben. Siehe nachstehend • •...
  • Seite 9: Fernbedienung

    Bezeichnung der Teile und ihre Funktionen Fernbedienung • Fernbedienungssender S.13 Ausgang von Fernbedienungssteuersignalen. • Netztaste S.14, 15 • Zum Ein- und Ausschalten des Projektors. Beleuchtungstaste Die Fernbedienungstasten werden Source-Taste S.15 für ungefähr 10 Sekunden beleuchtet, so dass eine Bedienung Umschalten der Eingangsquelle an dunklen Orten möglich ist.
  • Seite 10: Rückseite

    Bezeichnung der Teile und ihre Funktionen Rückseite • • • Eingangsanschluss [S-Video] [RS-232C] port Eingangsanschluss S.12 [PC] S.12 Für den Anschluss an einem Computer mit Für den Anschluss der einem RS-232C-Kabel für die Für den Anschluss der Projektorsteuerung mit dem Computer. Ausgangsbuchsen S-Video des Ausgangsbuchse RGB Normalerweise nicht verwendet.
  • Seite 11: Ansicht

    Ansicht Objektivmitte 148.3 12.3 * Abstand von der Objektivmitte zum Befestigungspunkt der Aufhängungshalterung Objektivmitte 134.7 389.7 5-M4x9 Units:mm...
  • Seite 12: Einstellungen

    Einstellungen Einstellen der Bildgröße Einstellen der Bildgröße Mit größerem Abstand zwischen dem Projektor und der Leinwand nimmt die Größe des projizierten Bildes zu. Beachten Sie die nachstehende Tabelle und stellen Sie den Projektor so auf, dass die Bilder in optimaler Bildgröße auf die Projektionsleinwand projiziert werden. Verwenden Sie diese Werte bei der Aufstellung des Projektors als Richtwerte.
  • Seite 13: Projektionsmetho

    Einstellung Projektion Front Front/Decke Das EPSON-Logoschild kann um 180 Grad gedreht werden, wenn der Projektor an der Decke aufgehängt wird. Wenn eine Seite des Schildes gedrückt wird, hebt sich die gegenüberliegende Seite an, das Schild kann etwas herausgezogen und gedreht werden,...
  • Seite 14: Anschließen Der Bildquellen

    Anschließen der Bildquellen • Schalten Sie vor dem Anschließen den Projektor und die Signalquelle aus. Falls das Videogerät oder der Projektor beim Anschließen eingeschaltet ist, können Beschädigungen auftreten. • Kontrollieren Sie vor dem Anschließen die Form der Kabelstecker und der Buchsen. Bei einem Versuch einen Stecker an einer unpassenden Buchse oder einer Buchse mit verschiedener Klemmenzahl anzuschließen, kann der Stecker oder die Buchse beschädigt werden.
  • Seite 15: Vorbereitung Der Fernbedienung

    Vorbereitung der Fernbedienung Einsetzen der Batterien in die Fernbedienung Bei der Auslieferung befinden sich in der Fernbedienung keine Batterien. Setzen Sie vor der Verwendung der Fernbedienung die mitgelieferten Batterien ein. Drücken Sie die Lasche und nehmen Sie den Batteriefachdeckel ab. Setzen Sie die Batterien richtig gerichtet ein.
  • Seite 16: Ein- Und Ausschalten Der Projektion

    Ein- und Ausschalten der Projektion Einschalten des Geräts und Projektion von Bildern Bei eingeschalteter Bildprojektion dürfen Sie Nehmen Sie den Objektivdeckel ab. niemals in das Objektiv schauen. Schalten Sie das Gerät ein. Bedienungsfeld Fernbedienung Schließen Sie das Netz- Schalten Sie das (im Handel erhältlich) kabel an.
  • Seite 17: Wenn Die Erwarteten Bilder Nicht Projiziert

    Ein- und Ausschalten der Projektion Wenn die erwarteten Bilder nicht projiziert Falls mehr als eine Signalquelle angeschlossen ist oder keine Bilder projiziert werden, müssen Sie mit den Tasten Wenn die erwarteten Bilder nicht projiziert der Fernbedienung oder des Projektors die gewünschte Signalquelle einstellen. Bei Videogeräten zuerst die Taste [Play] auf dem Videogerät betätigen und anschließend die Signalquelle auswählen.
  • Seite 18: Einstellung Der Bildqualität

    Einstellen des Bildschirms Focus adjustment Focus adjustment Focus adjustment Focus adjustment Focus adjustment Focus adjustment Focus adjustment Focus adjustment Focus adjustment Bildschärfeeinstellung Focus adjustment Focus adjustment Focus adjustment Focus adjustment Focus adjustment Focus adjustment Focus adjustment Focus adjustment Focus adjustment Bildschärfeeinstellung Stellen Sie das Bild mit dem Scharfeinstellring scharf Stellen Sie das Bild mit dem Scharfeinstellring scharf...
  • Seite 19: Einstellen Der Projektorneigung

    Einstellen des Bildschirms Einstellen der Projektorneigung Einstellen der Projektorneigung Einstellen der Projektorneigung Einstellen der Projektorneigung Einstellen der Projektorneigung Ein geneigtes Bild ( Ein geneigtes Bild ( Ein geneigtes Bild ( ) von einem auf einer ebenen Fläche aufgestellten Projektor lässt sich mit den ) von einem auf einer ebenen Fläche aufgestellten Projektor lässt sich mit den ) von einem auf einer ebenen Fläche aufgestellten Projektor lässt sich mit den vorderen Projektorfüßen korrigieren.
  • Seite 20: Grundeinstellungen Der Bildqualität

    Grundeinstellungen der Bildqualität Einstellen des Farbmodus Einstellen des Farbmodus Bedienung des Auswahl-Menüs Stellen Sie einen Gegenstand mit ein. Dr cken Sie , um ü die Auswahl zu bestätigen. * Beim Drücken von wird das Auswahl-Menü ausgeschaltet. Drücken Sie wählen Sie einen Farbmodus. Signaleingang an Die Einstellung lässt sich HDMI1/HDMI2-Anschlüssen.
  • Seite 21 Farben. einem dunklen Raum. einem dunklen Raum. Falls die Betriebsart eingestellt ist, wird EPSON cinema filter automatisch angewendet, um die Falls die Betriebsart eingestellt ist, wird EPSON cinema filter automatisch angewendet, um die originalen Farben der Bildquelle genauer wiederzugeben.
  • Seite 22: Erweiterte Farbeinstellung

    Erweiterte Farbeinstellung Für Ihre bevorzugte Einstellung von "Bild" können Sie "Schärfe" oder "Erweitert" wählen. Die Einstellbildschirme für "Gamma" und "RGBCMY" lassen sich direkt durch Drücken der entsprechenden Fernbedienungstasten anzeigen. Die eingestellten Werte können zur späteren Wiederverwendung für die Bildwiedergabe abgespeichert werden. S.24) Schattierungs-, Sättigungs- und Helligkeitseinstellung...
  • Seite 23 Erweiterte Farbeinstellung Verwenden Sie oder (auf, ab) zum Schattierung Wählen und Bestätigen der Farbe, wählen Sie Einstellung des Farbtons des gesamten Bildes auf "Schattierung", "Sättigung" oder "Helligkeit" und Blau, Grün und Rot. nehmen Sie den Einstellung mit oder (links, rechts) vor. Sättigung Einstellung der Gesamthelligkeit der Bilder.
  • Seite 24: Rgb-Einstellung (Offset, Gewinn)

    Erweiterte Farbeinstellung RGB-Einstellung (Offset, Gewinn) Die Bildhelligkeit der dunklen Bildstellen kann mit RGB-Einstellung (Offset, Gewinn) Drücken Sie und wählen Sie "Bild" - den Einstellungen der einzelnen Farben R (rot), G "Erweitert" - "RGB" in dieser Reihenfolge und (grün) und B (blau) (Offset) und der hellen Stellen bestätigen Sie die Auswahl.
  • Seite 25: Genauere Analyse Der Bildqualität

    Genauere Analyse der Bildqualität Außer der Farbeinstellung kann auch die erweiterte Schärfeneinstellung und die von der Lampe ausgestrahlte Lichtstärke an das projizierte Bild angepasst werden, um die Darstellung zu optimieren. Einstellung "Schärfe (Erweitert)" Wenn "Dünne Linie verstärken" in Richtung + Drücken Sie und wählen Sie dann eingestellt ist, werden das Haar und die Details auf...
  • Seite 26: Bildwiedergabe Mit Voreingestellter Bildqualität

    Der Speichereingabe-Bildschirm wird angezeigt. Die folgenden Einstellungen können abgespeichert werden. Im Speicher lassen sich nur zwei Einstellungen abspeichern. "Speicher umbenennen" ist nur mit dem EH-TW5000 Wählen Sie zum Abspeichern der Einstellungen eine möglich. Speicherbezeichnung von ISFDayR bis Custom2 und drücken Sie...
  • Seite 27: Speicher Löschen

    Bildwiedergabe mit voreingestellter Bildqualität Speicher umbenennen (nur EH-TW5000) Rechts wird der Farbmodus Die voreingestellten Benennungen ("Custom1" bis angezeigt, der beim Speichern "Custom2") lassen sich ändern. Speicher lassen sich der Einstellung ausgewählt umbenennen, um sie leichter identifizieren zu war. können. Speichereinstellungen, die auf Bilder angewendet wurden Drücken Sie...
  • Seite 28: Konfigurationsmenüfunktionen

    Konfigurationsmenüfunktionen Mit den Konfigurationsmenüs lassen sich verschiedene Einstellungen für die Bildqualität und die Eingangssignale vornehmen. Die folgenden zwei Arten von Menüs stehen zur Verfugüng. ■ Vollständiges Menü ■ Zeilenmenü Alle Punkte in einem Konfigurationsmenü lassen sich Einige Punkte des Menüs "Bild" im während dem Einstellen überprüfen.
  • Seite 29: Changing Settings

    Konfigurationsmenüfunktionen Changing settings Beispiel: Stellen Sie die Werte mit ein. (grün): Gegenwärtiger Einstellwert Stellen Sie mit einen Punkt ein und drücken Sie danach Wenn Sie drücken und ein Punkt mit daneben gewählt wird, erscheint der Auswahlbildschirm für diesen Punkt. Drücken Sie .
  • Seite 30: Liste Der Konfigurationsmenüs

    Aus, 1, 2, 3 S.34 0%, 7.5% Setup Pegel Reset Ja, Nein S.36 EPSON Super White Ein, Aus Overscan Automatisch, 100%, 98%, 96%, 94%, 92% Bei Eingang eines 720p-, 1080i- oder 1080p-Signals über die [HDMI1]/[HDMI2]-Eingangsanschlüsse beträgt diese 100%. HDMI-Videobereich Normal, Erweitert 24p Unterstützung...
  • Seite 31 Konfigurationsmenüfunktionen Direkt Einschalten Ein, Aus S.36 Sleep-Modus S.36 Aus, 5min., 10min., 30min. Kindersicherung S.36 Ein, Aus Tastensperre S.36 Ein, Aus Trigger Impuls Ein, Aus S.36 Höhenlagen-Modus Ein, Aus S.36 Projektion S.37 Front, Front/Decke, Rück, Rück/Deck Menüposition Oben-Links, oben-Mitte, oben-Rechts, Mitte-Links, Display S.37 Mitte-Rechts, Mitte, Unten-Links, Unten-Mitte, Unten-Rechts...
  • Seite 32: Liste Der Konfigurationsmenüs 2 (

    Konfigurationsmenüfunktionen Liste der Konfigurationsmenüs (Für EH-TW5000) Wenn keine Bildsignale eingehen, kann keine Einstellung der Menüs "Bild" und "Signal" durchgeführt werden. Außerdem sind die in den Menüs "Bild", "Signal" und "Information" angezeigten Punkte je nach Art der projizierten Bildsignale verschieden. Anzeige für andere Eingangsquellen als Computer * Dies wird im Zeilenmenü...
  • Seite 33 Konfigurationsmenüfunktionen Direkt Einschalten S.36 Ein, Aus Sleep-Modus S.36 Aus, 5min., 10min., 30min. Kindersicherung S.36 Ein, Aus Tastensperre S.36 Ein, Aus Trigger Impuls Ein, Aus S.36 Höhenlagen-Modus Ein, Aus S.36 Projektion S.37 Front, Front/Decke, Rück, Rück/Deck Menüposition Oben-Links, oben-Mitte, oben-Rechts, Mitte-Links, Display S.37 Mitte-Rechts, Mitte, Unten-Links, Unten-Mitte, Unten-Rechts...
  • Seite 34: Bild"-Menü

    Konfigurationsmenüfunktionen "Bild"-Menü Anzeige für andere Eingangsquellen als Computer Farbmodus Für den Farbmodus stehen sieben verschiedene Einstellungen zur Verfügung, so dass eine Anpassung an die projizierten Bilder oder an die Projektionsumgebung erfolgt. S.18 Helligkeit Wenn "x.v. Color"" für "Farbmodus" ausgewählt ist, ist keine Einstellung möglich. Passen Sie diese Einstellung an, wenn der Signalpegel vom angeschlossenen Gerät schwach ist oder Ihnen die Bilder dunkel erscheinen.
  • Seite 35: Signal"-Menü

    RGBCMY Einstellung der Schattierung, Sättigung und Helligkeit für die einzelnen Farben R/G/B/C/M/Y. S.22 Kontrast Anhebung (nur EH-TW5000) Automatische Kontraststeigerung des gegenwärtigen Kontrasts. Für die Kontraststeigerung können Sie einen von drei Pegeln wählen. Der Kontrast nimmt mit einer höheren Zahl zu.
  • Seite 36 :Das ist ideal für allgemeine Videobilder. • Film/Auto :Film-, Computergrafik- und Animationseingangssingale werden optimal konvertiert. Progressiv (nur EH-TW5000) (Dies kann nur eingestellt werden, wenn Signale vom [Video]-/[S-Video]-Eingangsanschluss oder 480i-, 576i-, 1080i-Signale vom [Component]-/[HDMI1]-/[HDMI2]-Eingangsanschluss eingehen.) Interlace -Signale (i) werden mit einer für das Bild angemessenen Methode in progressive Signale (p) konvertiert.
  • Seite 37 Eingangsanschluss [HDMI1] / [HDMI2] des Projektors angeschlossen ist.) HDMI-Videobereich (Eine Einstellung ist nur möglich, wenn "EPSON Super White" auf "Off" geschaltet ist. Wenn "x.v. Color" für "Farbmodus" ausgewählt ist, ist jedoch keine Einstellung möglich.) Wenn der [HDMI1] / [HDMI2]-Eingangsanschluss des Projektors beispielsweise an einen DVD-Spieler angeschlossen ist, muss der Videobereich des Projektors auf die Videobereichseinstellung des DVD- Spielers abgestimmt werden.
  • Seite 38: Einstellung"-Menü

    Konfigurationsmenüfunktionen Anzeige für andere Eingangsquellen als Computer 120Hz Motion Flow (nur EH-TW5000) (Diese Einstellung lässt sich nur vornehmen, wenn 480i, 1080i/60Hz oder 1080p/24Hz Signale an den Eingangsbuchsen [Component], [HDMI1] oder [HDMI2] anliegen oder wenn NTSC-, M-PAL- oder PAL60-Signale an den Eingangsbuchsen [Video] oder [S-Video] anliegen.) Es kann eingestellt werden, ob die Bilder mit 120Hz Motion Flow oder mit 24p Unterstützung projiziert...
  • Seite 39 Konfigurationsmenüfunktionen Projektion Die Einstellung muss entsprechend der für den Projektor verwendeten Einstellungsmethode vorgenommen werden. • Front : Verwenden Sie diese Einstellung, wenn der Projektor vor der Leinwand aufgestellt ist. • Front/Decke : Verwenden Sie diese Einstellung für die Rückprojektion, wenn der Projektor vor der Leinwand aufgestellt und an der Decke aufgehängt ist.
  • Seite 40: Speicher"-Menü

    Damit lassen sich unbenötigte Speichereinstellungen, die unter "Custom1" und "Custom2" gespeichert sind, löschen. S.25 Speicher umbenennen (nur EH-TW5000) Zur Änderung von Speicherbezeichnungen "Custom1" bis "Custom2". Speicher lassen sich umbenennen, um sie leichter identifizieren zu können. Für das Ändern der Speicherbezeichnung gibt es die folgenden zwei Methoden.
  • Seite 41: Auftreten Von Störungen

    Falls die Lampe Wenden Sie sich an Ihren Händler oder an die nächstgelegene der in defekt ist der Kontaktliste für Epson-Projektoren angeführten Adressen. Wenn Sie das Gerät auf einer Höhe von mehr als ca. 1.500 m über NN verwenden, stellen Sie S.36 den "Höhenlagen-Modus"...
  • Seite 42: Anzeigestatus Bei Normalem Betrieb

    Auftreten von Störungen Lampenaustauschwarnung Die Lampe muss ausgetauscht werden. Tauschen Sie deshalb die Lampe so rasch als möglich gegen eine neue aus. Orange Bei fortgesetzter Verwendung des Projektors ohne die Lampe auszutauschen, kann die Lampe durchbrennen. S.52 Anzeigestatus bei normalem Betrieb Bei normalem Betrieb leuchtet die Anzeige nicht.
  • Seite 43: Falls Die Anzeigen Keine Hilfe Bieten

    Auftreten von Störungen Falls die Anzeigen keine Hilfe bieten Zur Bestimmung des Problems wird zuerst auf die folgenden Liste von Störungen verwiesen und schlagen Sie danach für die Lösung die angegebene Seite nach, auf welcher die Einzelheiten der Störung beschrieben sind. Bildstörungen ●...
  • Seite 44: Keine Anzeige Von Filmbildern

    Auftreten von Störungen Bildstörungen ■ Kein Bild Drücken Sie die Taste der Fernbedienung oder die Taste Wurde die Taste [Power] Projektors. gedrückt? Ist der Hauptschalter Schalten Sie den Hauptschalter an der Rückseite des Projektors ein. ausgeschaltet? Lösen Sie das Netzkabel und schließen Sie es wieder an. S.14 Sind alle anderen Anzeigen Kontrollieren Sie den Unterbrecher, um festzustellen, ob der Projektor mit...
  • Seite 45: Die Anzeige "Nicht Verfügbar." Erscheint

    Auftreten von Störungen ■ Die Anzeige "Nicht verfügbar." erscheint Falls ein Composite Video - oder ein S-Videosignal anliegt. Sind die Falls bei der Einstallung des "Video-Signal"-Menüs auf "Automatisch" Bildsignalformateinstellungen keine Projektion stattfindet, müssen Sie das Signalformat einstellen, das richtig? der Eingangsquelle entspricht. "Einstellung"...
  • Seite 46: Abgeschnittene Bilder (Groß) Oder Klein

    Auftreten von Störungen ■ Bildstörungen oder Bildverzerrungen Falls ein Composite Video - oder ein S-Videosignal anliegt. Sind die Falls bei der Einstallung des "Video-Signal"-Menüs auf "Automatisch" Bildsignalformateinstellungen keine Projektion stattfindet, müssen Sie das Signalformat einstellen, das richtig? der Eingangsquelle entspricht. "Einstellung"...
  • Seite 47: Die Bildfarben Sind Nicht Richtig

    Auftreten von Störungen ■ Die Bildfarben sind nicht richtig Falls ein Composite Video - oder ein S-Videosignal anliegt. Sind die Falls bei der Einstallung des "Video-Signal"-Menüs auf "Automatisch" Bildsignalformateinstellungen keine Projektion stattfindet, müssen Sie das Signalformat einstellen, das richtig? der Eingangsquelle entspricht. "Einstellung"...
  • Seite 48: Störungen Bei Beginn Der Projektion

    Störung des Netzkabels vorliegen. Wenden Sie sich anschließend an Ihren und eingeschaltet? Händler oder an die nächstgelegene der in den Anleitung Support und Service angeführten Adressen. Kontaktliste für Epson-Projektoren Probleme mit der Fernbedienung ■ Keine Funktion der Fernbedienung Richten Sie die Fernbedienung gegen den Fernbedienungsempfänger.
  • Seite 49: Wartung

    Wartung In diesem Abschnitt wird die Wartung des Projektors, wie das Reinigen und das Ersetzen von Verbrauchsteilen beschrieben. Reinigung Bei einer Verschmutzung oder einer Bildverschlechterung muss der Projektor gereinigt werden. Für Details zur sicheren Handhabung des Projektors beim Reinigen wird auf die separate Anleitung Sicherheitsanweisungen und Anleitung Support und Service verwiesen.
  • Seite 50: Reinigen Des Projektorgehäuses

    Wartung Entfernen Sie den Staub an der Filteroberfläche mit einem Staubsauger. Installieren Sie den Luftfilter. Installieren Sie den Filter mit nach rechts gerichteter Nut. Bringen Sie die Luftfilterabdeckung an. Reinigen des Projektorgehäuses Reinigen Sie das Projektorgehäuse mit einem weichen Tuch. Bei starker Verschmutzung können Sie das Tuch zum Reinigen mit neutraler Reinigungsmittellösung anfeuchten.
  • Seite 51: Austauschintervalle Von Verbrauchsmaterialien

    • Je nach Lampencharakteristik und der Verwendungsart kann die Lampe dunkler werden oder ganz ausfallen, bevor die Lampenwarnung erscheint. Aus diesemGrund sollten Sie immer eine Ersatzlampe bereithalten. • Wenden Sie sich an Ihren Händler oder an die nächstgelegene der in der Kontaktliste für Epson-Projektoren angeführten Adressen.
  • Seite 52: Austauschen Der Lampe Und Der Luftfilter

    Wartung Austauschen der Lampe und der Luftfilter Ersetzen des Luftfilters Beim Entsorgen der Nehmen Sie die Luftfilterabdeckung Drücken Sie zum alten Luftfilter Ausschalten oder müssen die örtlichen und schalten Sie Vorschriften danach den eingehalten werden. Hauptschalter aus. Rahmen: PP Filter: PP, PET Drücken Sie die Knöpfe zum Lösen der Arretierungen und ziehen Sie die Abdeckung nach oben ab.
  • Seite 53 Wartung Entfernen Sie den alten Setzen Sie den neuen Bringen Sie die Luftfilter. Luftfilter ein. Luftfilterabdeckung an. Installieren Sie den Filter mit nach rechts gerichteter Nut. Lösen Sie die Entfernen Sie die alte Setzen Sie die neue Lampenhalteschrauben. Lampe. Lampe ein. Gerade Herausziehen.
  • Seite 54: Sonderzubehör/Verbrauchsmaterial

    Sonderzubehör/Verbrauchsmaterial Bei Bedarf ist das folgende Sonderzubehör erhältlich. Der Stand der Sonderzubehör-/ Verbrauchsmaterialienliste ist: 11.2008. Für das Sonderzubehör werden jegliche Änderungen vorbehalten. ■ Sonderzubehör ■ Verbrauchsmaterial Ersatzlampe ELPLP49 Mobile Leinwand 50" ELPSC06 Mobile und kompakte Leinwand. (1 Ersatzlampe, 1 Ersatzschraubendreher) (Seitenverhältnis 4:3) Verwenden Sie diese Lampe als Ersatz für eine defekte...
  • Seite 55: Liste Von Unterstützten Bildschirmformaten

    Liste von unterstützten Bildschirmformaten Je nach der Einstellung kann die Auflösung des Ausgangsbildschirms etwas verschieden sein. Bei der Einstellung von "Anamorphic Wide" für das Seitenverhältnis werden alle Eingangssignale mit 1920×1080 Bildpunkten wiedergegeben. Component Video Aspekto Einheit: Punkte 16:9 Seitenverhältnis Signal Auflösung Normal Voll...
  • Seite 56: Computerbild (Analog-Rgb)

    Liste von unterstützten Bildschirmformaten Computerbild (Analog-RGB) Einheit: Punkte Seitenverhältnis Signal Auflösung Normal Voll Zoom Breit 640×480 1440×1080 1920×1080 1920×1080 1920×1080 VGA 60 640×360 VESA72/75/85, 640×480 1440×1080 1920×1080 1920×1080 1920×1080 iMac 640×360 800×600 SVGA 56/60/72/ 1440×1080 1920×1080 1920×1080 1920×1080 800×450 75/85, iMac 1024×768 XGA 60/70/75/ 1440×1080...
  • Seite 57: Technische Daten

    Technische Daten Bezeichnung EH-TW5000 EH-TW3800 450 (B) × 136 (H) × 360 (T) mm (ohne Füße) Abmessungen 0,74 Zoll breit Diagonale Polysilizium-TFT-Aktivmatrix Anzeigemethode 2.073.600 Pixel (1920 (B) × 1080 (H) ) × 3 Auflösung Pixeltakt: 13.5 bis 150 MHz Abtastfrequenzen...
  • Seite 58 Technische Daten ■ Winkel oder Neigung Wenn Sie den Projektor mit einer Neigung von mehr als 8° aufstellen, könnte er beschädigt werden und Unfälle verursachen. ■ RS-232C-Kabellayout • Steckerform : D-Sub 9-polig (Stecker) • Projektoreingangsstecker : RS-232C <Computer> <Projektor> (serielles <Projektor>...
  • Seite 59: Glossar

    Glossar Im Folgenden werden einige in dieser Anleitung verwendete Fachausdrücke näher erklärt. Weitere Informationen können Sie in entsprechender Fachliteratur finden. Abkühlung Die relative Helligkeit von hellen und dunklen Bildstellen kann erhöht oder verringert werden, um Text und Dieser Vorgang ist zum Abkühlen der Projektorlampe, Grafiken besser sichtbar zu machen oder weicher nachdem sie während des Betriebs heiß...
  • Seite 60 Glossar Synchronisation (Sync) Die Signale von Computern besitzen eine bestimmte Frequenz. Falls die Projektorfrequenz nicht auf diese Frequenz abgestimmt ist, wird die Bildqualität beeinträchtigt. Die Abstimmung der Signalphasen (relativ Position der Signalspitzen und –tiefen) wird als Synchronisation bezeichnet. Bei nicht synchronisierten Signalen können Bildflimmern, ein verschwommenes Bild und horizontale Bildstörungen auftreten.
  • Seite 61: Stichwortverzeichnis

    Decke..............11,29,31,37 Menüposition .............. 29,31,37 Direkt Einschal............29,31,36 Mosquito NR..............30,35 Display ................ 29,31,37 Motion Flow Intensität............. 28,34 EPSON Super White ........... 28,30,35 Netzbuchse ................. 8,14 Eingangsanschluss [Component] ......8,12,53,55 Netzkabel ................14 Eingangsanschluss [HDMI] ........8,12,54,55 Normal ................. 19 Eingangsanschluss [PC] ..........
  • Seite 62 Stichwortverzeichnis RGB ................28,30,33 YCbCr................12,29 RGBCMY .............. 20,28,30,33 YPbPr................12,29,31 [RS-232C]-Buchse............8,55,56 Rauschunterdrückung ..........28,30,34 Reinigen des Luftfilters ............47 Zeilenmenü ................26 Reinigen des Objektivs ............48 Zomgröße..............28,30,33 Reinigen des Projektorgehäuses ........... 48 Zoom..................19 Reset............28,29,30,31,33,36,37 Zoom-Erf.position ..........
  • Seite 63 Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung der Epson Deutschland GmbH dürfen diese Bedienungsanleitung oder Teile hieraus in keiner Form (z.B. Druck, Fotokopie, Mikrofilm, elektronisch oder ein anderes Verfahren), vervielfältigt oder verbreitet werden. Die in dieser Bedienungsanleitung verwendeten Bilder oder Illustrationen, insbesondere die Darstellung der Bildschirmanzeigen, können von den tatsächlichen Gegebenheiten abweichen.
