- Seite 1 DE GAS-KOCHFELD HG694340XB BENUTZERINFORMATION...
-
Seite 2: Für Perfekte Ergebnisse
Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen. ZUBEHÖR UND VERBRAUCHSMATERIALIEN Im AEG Webshop finden Sie alles, was Sie für ein makelloses Aussehen und perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt, vom Profi-Kochgeschirr bis zu... -
Seite 3: Inhaltsverzeichnis
Inhalt INHALT 4 Sicherheitshinweise 7 Montage 12 Gerätebeschreibung 12 Betrieb 13 Praktische Tipps und Hinweise 14 Reinigung und Pflege 16 Was tun, wenn … 17 Technische Daten 18 Umwelttipps In dieser Benutzerinformation werden folgende Symbole verwendet: Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden Allgemeine Hinweise und Ratschläge... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise SICHERHEITSHINWEISE WARNUNG! Diese Anweisungen gelten nur für die Länder, deren Symbole auf der Umschlagseite dieser Broschüre abgebildet sind. Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu ge- währleisten. - Seite 5 Sicherheitshinweise • Das Gerät ist ausschließlich für die haushaltsübliche Zubereitung von Speisen bestimmt. So werden Verletzungen von Personen oder Schäden am Eigentum vermieden. • Verwenden Sie Töpfe und Pfannen mit einem Durchmesser, der der Größe der Brenner entspricht. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen. •...
- Seite 6 Sicherheitshinweise • Der Berührungsschutz muss durch den Einbau gewährleistet sein. Schubladen müssen zum Beispiel mit einem Schutzboden direkt unter dem Gerät installiert werden. • Die Ausschnittkanten an der Arbeitsplatte müssen mit einem geeigneten Dichtungsmate- rial vor Feuchtigkeit geschützt werden. • Das Kochfeld muss so eingebaut werden, dass es spaltfrei mit der Arbeitsplatte ab- schließt.
-
Seite 7: Entsorgung Des Geräts
Montage • Geeignete Trenneinrichtungen sind erforderlich: Überlastschalter, Sicherungen (Schraub- sicherungen müssen aus dem Halter entfernt werden können), FI-Schutzschalter und Schütze. Entsorgung des Geräts • Um das Risiko von Verletzungen oder Sachschäden zu vermeiden: – Trennen Sie das Gerät von der Stromversorgung. –... - Seite 8 Montage Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter be- festigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussstück in die benötigte Richtung und schrauben Sie alle Teile fest. Schaftende mit Mutter Beilagscheibe (zusätzliche Beilagscheibe nur für Slowenien und die Türkei) Rohrbogen...
-
Seite 9: Austausch Der Düsen
Montage Austausch der Düsen 1. Nehmen Sie die Topfträger ab. 2. Nehmen Sie Brennerdeckel und Brennerkränze ab. 3. Entfernen Sie die Düsen mit einem Steckschlüssel (7) und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt Technische Daten). 4. -
Seite 10: Netzkabel Ersetzen
Montage • Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker. • Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehrfach- steckdose angeschlossen werden (Brandgefahr). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regeln entspricht. - Seite 11 Montage 30 mm min 20 mm (max 150 mm) 60 mm a) Entfernbare Platte b) Raum für Anschlüsse Unterbaumöbel mit Backofen Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen und die Un- terbaumöbel mit Lüftungsschlitzen versehen werden, um eine ständige Luftzufuhr zu ge- währleisten.
-
Seite 12: Gerätebeschreibung

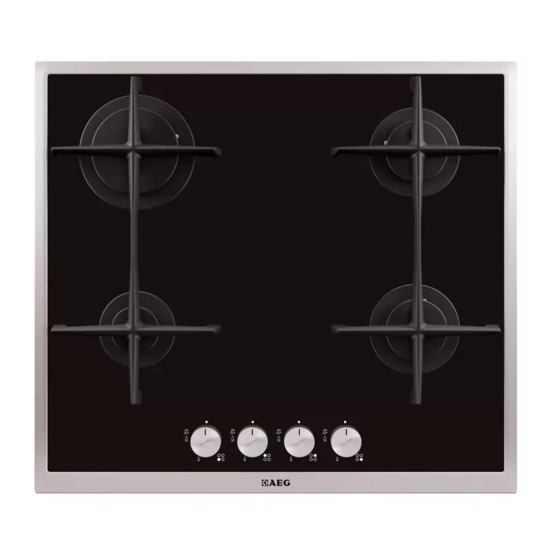

Gerätebeschreibung GERÄTEBESCHREIBUNG Kochfeldanordnung Kochfeld Starkbrenner Hilfsbrenner Normalbrenner Kochzonen-Schalter Kochstellen-Schalter Symbol Beschreibung keine Gaszufuhr / Gerät ausgeschaltet Zündstellung / maximale Gaszufuhr minimale Gaszufuhr BETRIEB Zünden des Brenners WARNUNG! Bei offenem Feuer in der Küche ist größte Vorsicht geboten. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen zum Umgang mit offenem Feuer keinerlei Haf- tung Zünden Sie immer erst den Brenner, bevor Sie ein Kochgefäß... -
Seite 13: Ausschalten Des Brenners
Praktische Tipps und Hinweise Jeder Kochzonen-Schalter hat eine Kontrolllampe. Die Kontrolllampe leuchtet auf, wenn der Kochzonen-Schalter gedreht wird. Brennerdeckel und - krone Thermoelement Zündkerze WARNUNG! Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los und drehen ihn in die Ausschaltposition. -
Seite 14: Reinigung Und Pflege
Reinigung und Pflege • Drehen Sie, sobald die Kochflüssigkeit zu kochen beginnt, die Flamme so weit zurück, dass die Siedetemperatur aufrecht erhalten wird. WARNUNG! Verwenden Sie Töpfe und Pfannen mit einem Boden, der der Größe der Brenner entspricht. Verwenden Sie kein Kochgeschirr auf dem Kochfeld, das über dessen Ränder hinausragt. Brenner Durchmesser des Kochgeschirrs Starkbrenner... -
Seite 15: Reinigen Der Zündkerzen
Reinigung und Pflege WARNUNG! Verwenden Sie zur Reinigung keine Scheuermittel, Scheuerschwämme aus Stahlwolle oder Säuren, da diese das Gerät beschädigen können. • Sie können die Topfträger entfernen, um das Kochfeld leichter zu reinigen. • Waschen Sie emaillierte Teile, wie Brennerdeckel und Krone, zur Reinigung mit warmem Seifenwasser ab. -
Seite 16: Was Tun, Wenn
Was tun, wenn … WAS TUN, WENN … Problem Mögliche Ursachen Abhilfe Keine Funken beim Betätigen • Kein Strom. • Vergewissern Sie sich, dass der elektrischen Zündung. das Gerät und die Stromver- sorgung eingeschaltet sind. • Überprüfen Sie die Siche- rung. -
Seite 17: Technische Daten
Technische Daten MOD. MOD. MOD. TYPE PROD.NO. 230V-50Hz PROD.NO. PROD.NO. 0049 SER.NO. IP20 SER.NO SER.NO 03 IT DATA DATA MADE IN ITALY MODEL MODEL Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil Kleben Sie ihn auf die Gebrauchsanweisung Halten Sie folgende Angaben bereit, damit Ihnen schnell und korrekt geholfen werden kann: Sie finden diese Daten auf dem Typenschild des Einbausatzes. -
Seite 18: Umwelttipps
Umwelttipps Kategorie: II2E3B/P II2H3B/P Gas-Anschluss: G 1/2" Gasversorgung: G20 (2E, 2H) 20 mbar Geräteklasse: Bypass-Durchmesser Brenner Ø Bypass 1/100 mm Hilfsbrenner Normalbrenner Starkbrenner Gasbrenner BRENNER NORMAL- REDUZIER- NORMALLEISTUNG LEISTUNG TE LEIS- ERDGAS LPG-Flüssiggas TUNG G20 (2E, 2H) 20 mbar (Butan/Propan) G30/G31 (3B/P) 50/50 mbar Inj. - Seite 20 397160201-B-392010...
