Inhaltszusammenfassung für BenQ MH684

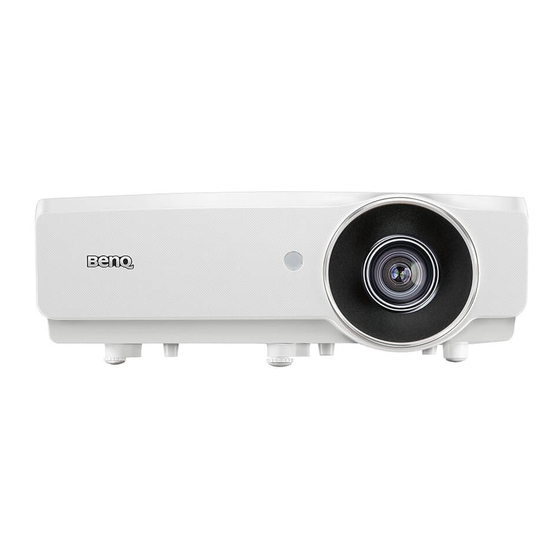

- Seite 1 MH684 Digitalprojektor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Bedientasten sperren......43 Betrieb in Höhenlagen......43 Sicherheitshinweise ..... 3 Ton anpassen........... 43 Einleitung ....... 7 Testmuster verwenden ......44 Lernvorlagen verwenden ...... 45 Leistungsmerkmale ........7 Schnellinstallation verwenden....45 Lieferumfang..........8 Projektor ausschalten ......46 Außenansicht des Projektors ....9 Menübedienung ........ -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Sicherheitsnormen der Informationstechnologie erfüllt. Um jedoch die Sicherheit dieses Produkts zu gewährleisten, müssen Sie den in diesem Handbuch und auf dem Produkt vermerkten Anweisungen unbedingt Folgen leisten. Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme Öffnen Sie immer die Blende des... - Seite 4 Sicherheitshinweise Ist der Projektor in Betrieb, dürfen Der Stecker des Projektors immer erst abgezogen werden, bevor der Sie das Projektionsobjektiv nicht mit Lampeneinbau oder andere Gegenständen blockieren, denn diese elektronische Bauteile ersetzt werden. könnten sich erhitzen und verformen oder sogar einen Brand entfachen. Drücken Sie zum temporären Abschalten der Lampe die ECO BLANK-Taste am Projektor oder an...
- Seite 5 Sicherheitshinweise (Fortsetzung) Während der Projektor in Betrieb Blockieren Sie nicht die ist, könnten Sie möglicherweise Belüftungsöffnungen. heiße Luft oder Gerüche bemerken, - Stellen Sie den Projektor nicht auf eine Decke, auf Betten oder auf eine die aus dem Belüftungsgitter andere weiche Oberfläche. aufsteigen.
-
Seite 6: Deckenmontage Des Projektors
Stellen Sie sich nicht auf den Wir möchten, dass Sie angenehme Erfahrungen Projektor und stellen Sie auch keine mit Ihrem BenQ-Projektor machen und müssen Sie Gegenstände auf ihn ab. Neben daher auf diese Sicherheitsmaßnahmen aufmerksam machen, um mögliche Verletzungen von Personen und möglichen Schäden am Projektor... -
Seite 7: Einleitung
90 Sekunden nach der Abschaltung wieder einzuschalten. • 3D-Funktion unterstützt Verschiedene 3D-Formate gestalten die 3D-Funktion flexibler. Durch die Präsentation der Bildtiefe können Sie mit einer 3D-Brille von BenQ dreidimensionale Filme, Videos und Sportereignisse auf realistischere Weise genießen. • Automatische Trapezkorrektur gleicht Bildverzerrungen automatisch aus. -
Seite 8: Lieferumfang
Lieferumfang Packen Sie den Produktkarton vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Sollte eines dieser Teile fehlen, wenden Sie sich bitte an die entsprechende Verkaufsstelle. Standardzubehör Das mitgelieferte Zubehör ist für Ihre Region geeignet und kann von dem abgebildeten Zubehör abweichen. Projektor Fernbedienung mit Batterie Netzleitung... -
Seite 9: Außenansicht Des Projektors
Außenansicht des Projektors Lampenfachabdeckung Externes Bedienfeld Vorder-/Oberseite (Siehe „Projektor“ auf Seite 11 für Einzelheiten.) Fokus- und Zoomring Lüftungsöffnung (Zuluft für kühle Luft) Objektivkappe & Band Projektionslinse Vorderer IR-Fernbedienungssensor HDMI-1-Eingang VIDEO-Eingang Rück-/Unterseite HDMI-2/MHL-Eingang Audioeingang (L/R) Audioeingang/-ausgang Monitorausgang RS232-Steuerport PC-Eingang Öffnung für Kensington-Schloss (Diebstahlschutz) Einstellfuß... - Seite 10 Einstellfuß auf Vorderseite Deckenmontagelöcher Unterseite Einstellfuß auf Rückseite Einleitung...
-
Seite 11: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor POWER-Lichtanzeige Leuchtet oder blinkt, wenn der Projektor in Betrieb ist. Siehe „Anzeigen“ auf Seite für Einzelheiten. Schrägposition-/Pfeiltasten ( /▲ Aufwärts) Korrigiert manuell Bildverzerrungen, die von einer abgewinkelten Projektion stammen. Siehe „2D Trapezkorrektur korrigieren“ auf Seite 28 für Einzelheiten. -
Seite 12: Fernbedienung
Fernbedienung LASER Schaltet den Laserpointer für Präsentationen ein. MHL-Bedientasten Funktionen während der Medienwiedergabe: Vorherige Datei/ Wiedergabe/Pause/Nächste Datei/ Rücklauf/Stopp/Schnellvorlauf. Nur bei Steuerung Ihres Smart-Gerätes im MHL-Modus verfügbar. ZOOM+/ZOOM- Vergrößert oder verkleinert das projizierte Bild. ASPECT Wählt das Bildformat aus. FREEZE Zeigt das projizierte Bild als Standbild NETWORK SETTING Ruft das Netzwerkeinstellungen-Menü... -
Seite 13: Ihr Smart-Gerät Mit Der Fernbedienung Steuern
Laserpointer bedienen ► Rechts/ Der Laserpointer ist ein Erhöht die Projektorlautstärke. professionelles Hilfsmittel Im OSD-Menü werden die Tasten 3, 5 für Präsentationen. Gibt bei und 16 als Richtungstasten eingesetzt, Betätigung einen roten mit denen Sie die gewünschte Lichtstrahl aus. Menüelemente auswählen und Der Laserstrahl ist sichtbar. - Seite 14 (Verfügbar in Japan) ZOOM+/ZOOM- Vergrößert oder verkleinert das projizierte Bild. ASPECT Wählt das Bildformat aus. FREEZE Zeigt das projizierte Bild als Standbild an. NETWORK SETTING Ruft das Netzwerkeinstellungen-Menü auf. Zifferntasten Gibt Ziffern in den Netzwerkeinstellungen ein. Die Zifferntasten 1, 2, 3, 4 können bei Aufforderung zur Kennworteingabe nicht gedrückt werden.
- Seite 15 MIC/VOL +/MIC/VOL - Mikrofoneingangslautstärkeeinstellung. MUTE Schaltet die Tonausgabe des Projektors ein und aus. SMART ECO Wechselt den Lampenmodus zwischen Öko/Normal und SmartEco. TEST Zeigt die Testmuster an. Einleitung...
-
Seite 16: Betriebsreichweite Der Fernbedienung
Betriebsreichweite der Fernbedienung Infrarot- (IR) Fernbedienungssensor befindet sich an der Vorder- und Rückseite des Projektors. Die Fernbedienung muss für eine richtige Funktionsweise mit einer maximalen Abweichung von 30 Grad senkrecht auf den Sensor der IR-Fernbedienung des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und dem Sensor darf nicht mehr als 8 Meter betragen. -
Seite 17: Batterie Der Fernbedienung Wechseln
Batterie der Fernbedienung wechseln Um das Batteriefach zu öffnen, drehen Sie die Fernbedienung um, so dass Sie seine Rückseite sehen, drücken Sie auf die Stelle mit Fingergriff auf dem Deckel und schieben Sie ihn in Pfeilrichtung, wie abgebildet ist. Der Deckel wird herausgeschoben. -
Seite 18: Schritt 1: Den Dongle An Ihrem Mh684-Projektor Anschließen
Stellen Sie vor dem Anschluss sicher, dass der Projektor eingeschaltet ist. Schieben Sie den Schalter am Dongle in die Position MHL. Schließen Sie den Dongle am HDMI-2/MHL-Port Ihres MH684-Projektors an. Der Dongle wird anschließend aktiviert und die LED leuchtet blau. -
Seite 19: Schritt 2: Benq Qcast Auf Ihrem Mobilgerät/Computer Installieren
BenQ QCast arbeiten. Schritt 3: Mit BenQ QCast arbeiten Sobald BenQ QCast erfolgreich installiert und ausgeführt wurde, können Sie Medieninhalte streamen und kabellos projizieren. Tippen Sie einfach in BenQ QCast auf Spiegeln und befolgen Sie die angezeigten Anweisungen. • Falls das Gerät mit einem WLAN-Zugangspunkt verbunden ist, können Sie Webinhalte und auf Ihrem Mobilgerät gespeicherte Dateien per Screencast übertragen. -
Seite 20: Projektor Aufstellen
Projektionsfläche befestigt. befestigt. Verwenden Sie zur Befestigung des Beachten Sie, dass hierfür eine spezielle Projektors an der Decke den BenQ- Projektionsfläche für rückseitige Projektion Deckenmontagesatz von Ihrem Händler. sowie der BenQ-Deckenmontagesatz erforderlich ist. *Stellen Sie Decke vorne im Menü... -
Seite 21: Bevorzugte Bildgröße Für Die Projektion Einstellen
Bevorzugte Bildgröße für die Projektion einstellen Die Größe des projizierten Bildes wird jeweils vom Abstand zwischen Projektionsobjektiv und Projektionsfläche, der Zoomeinstellung (falls verfügbar) und dem Videoformat beeinflusst. Projektionsmaße Siehe „Abmessungen“ auf Seite 68 für die Mitte der Objektivmaße dieses Projektors, bevor Sie die geeignete Position berechnen. - Seite 22 Aufgrund von Unterschieden bei optischen Komponenten können diese Zahlen um 5% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und - abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen.
-
Seite 23: Verbindungen
Verbindungen Für den Anschluss einer Signalquelle an den Projektor müssen Sie Folgendes tun: Schalten Sie vor dem Anschluss alle Geräte aus. Verwenden Sie die richtigen Signalkabel für die jeweilige Quelle. Stellen Sie sicher, dass die Kabel fest angeschlossen sind. Für die nachstehenden Anschlüsse sind einige Kabel eventuell nicht im Lieferumfang des Projektors enthalten (siehe „Lieferumfang“... -
Seite 24: Videoquellen Anschließen
Videoquellen anschließen Für den Anschluss des Projektors an eine Videoquelle wird nur eine der Anschlussmethoden benötigt, wobei jede davon jedoch eine jeweils anders geartete Videoqualität bietet. Meistens hängt die von Ihnen gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und an der Videoquelle ab; beachten Sie die nachstehende Beschreibung: Anschlussbezeichnung Anschlussart... -
Seite 25: Ton Über Den Projektor Wiedergeben
Ton über den Projektor wiedergeben Sie können den Projektorlautsprecher (gemischt, mono) in Ihren Präsentationen nutzen oder separate Lautsprecher mit integriertem Verstärker an den AUDIO OUT-Anschluss des Projektors anschließen. Wenn Sie über ein separates Audiosystem verfügen, sollten Sie den Audioausgang der jeweiligen Videoquelle an dieses Audiosystem anschließen, statt den Monolautsprecher des Projektors zu benutzen. -
Seite 26: Bedienung
Bedienung Projektor einschalten Nehmen Sie die Schutzkappe von der Linse ab. Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die POWER-Lichtanzeige am Projektor nach seiner Versorgung mit Strom orange leuchtet. -
Seite 27: Projiziertes Bild Einstellen
Projiziertes Bild einstellen Projektionswinkel einstellen Der Projektor besitzt 1 vorderen Einstellfuß und 1 hinteren Einstellfuß. Mit diesen Füßen kann die Bildhöhe und der Projektionswinkel verändert werden. Projektion anpassen: Drehen Sie den vorderen Einstellfuß, bis das Bild wie gewünscht positioniert ist. Durch Drehen des hinteren Einstellfußes erfolgt die Feineinstellung für den horizontalen Winkel. -
Seite 28: Trapezkorrektur Korrigieren
2D Trapezkorrektur korrigieren Die Funktion 2D Trapezkorrektur ermöglicht einen breiteren Projektorinstallationsbereich im Vergleich zu herkömmlichen Projektoren mit beschränkten Aufstellungsmöglichkeiten vor der Leinwand. Zur manuellen Korrektur müssen Sie die nachstehenden Schritte befolgen. • Projektor oder Fernbedienung verwenden Drücken Sie zum Aufrufen der Seite 2D Trapezkorrektur die Tasten am Projektor oder an der Fernbedienung. -
Seite 29: Eckenanpassung Korrigieren
Eckenanpassung korrigieren Passen Sie die vier Bildecken durch Einstellen der horizontalen und vertikalen Werte manuell an. • OSD-Menü verwenden Drücken Sie MENU/EXIT und anschließend ◄/ Display ►, bis das -Menü hervorgehoben ist. Wählen Sie mit ▼ die Option Eckenanpassung und drücken MODE/ENTER. -
Seite 30: Menüs Verwenden
Menüs verwenden Der Projektor ist mit Bildschirmmenüs (OSD) versehen, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Hauptmenü Status Markierung Drücken Sie Untermenü MENU/EXIT, um zur vorherigen Seite zurückzukehren Aktuelles oder um das Eingangssignal Menü... -
Seite 31: Projektor Sichern
Projektor sichern Mit einem Sicherheitskabelschloss Damit der Projektor nicht gestohlen wird, muss er an einem sicheren Ort aufgestellt werden. Andernfalls können Sie den Projektor mit einem Schloss, beispielsweise einem Kensington-Schloss, absichern. Eine Öffnung zum Anschluss eines Kensington-Schlosses befindet sich an der linken Seite des Projektors. Siehe „Öffnung für Kensington-Schloss (Diebstahlschutz)“... -
Seite 32: Wenn Sie Das Passwort Vergessen Haben
Auf dem Display des Projektors wird eine kodierte Nummer angezeigt. Notieren Sie diese Zahl und schalten Sie den Projektor aus. Wenden Sie sich an Ihr BenQ-Servicecenter vor Ort, um die Zahl zu dekodieren. Sie werden eventuell aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 33: Passwort Ändern
Passwort ändern Öffnen Sie das OSD-Menü und rufen Sie das Menü EINSTELLUNGEN: Erweitert > Sicherheitseinstell. > Passwort ändern auf. Drücken Sie MODE/ENTER. Die Meldung AKTUELLES PASSWORT EINGEBEN wird angezeigt. Geben Sie das alte Passwort ein. • Wenn das Passwort richtig ist, wird eine weitere Meldung NEUES PASSWORT EINGEBEN angezeigt. -
Seite 34: Eingangssignal Wechseln
Eingangssignal wechseln Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann er nur jeweils ein Vollbild anzeigen. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü Quelle auf Ein gesetzt ist (dies ist die Standardeinstellung des Projektors), wenn der Projektor automatisch nach Signalen suchen soll. -
Seite 35: Bild Vergrößern Und Nach Details Suchen
Bild vergrößern und nach Details suchen Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Navigieren Sie mit Richtungspfeiltasten im Bild. • Fernbedienung verwenden Drücken Sie zum Einblenden der Zoomleiste Digital Zoom +/-. Drücken Sie zum Vergrößern der Bildmitte Digital Zoom +. -
Seite 36: Über Das Bildformat
Über das Bildformat In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv, und die weiß markierten Bereiche sind aktiv. Auf diesen unbenutzten schwarzen Bereichen können OSD-Menüs angezeigt werden. Auto: Skaliert ein Bild proportional, 4:3: Skaliert ein Bild so, dass es in um es an die native Auflösung des der Mitte der Projektionsfläche mit Projektors in horizontaler Breite... -
Seite 37: Bildqualität Optimieren
Bildqualität optimieren Wandfarbe verwenden Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Rufen Sie zur Nutzung dieser Funktion das Menü... - Seite 38 Modus Benutzer 1/Benutzer 2 einstellen Es gibt zwei benutzerdefinierbare Modi, wenn die derzeit verfügbaren Bildmodi nicht für Ihre Bedürfnisse geeignet sind. Sie können einen der Bildmodi (mit Ausnahme von Benutzer 1/ Benutzer 2) als Ausgangspunkt verwenden und die Einstellungen anpassen. Drücken Sie MENU/EXIT, um das Bildschirmmenü...
-
Seite 39: Bevorzugte Farbtemperatur Einstellen
Die Optionen, die für die Farbtemperatur* zur Verfügung stehen, können sich je nach ausgewähltem Signaltyp unterscheiden. Kühler: Lässt das Bild bläulich-weiß erscheinen. Normal: Behält das normale Weiß bei. Warm: Lässt Bilder rötlich-weiß erscheinen. *Über Farbtemperaturen: Der als „Weiß“ gewertete Farbton kann je nach Anwendungsfall unterschiedlich sein. Eine gängige Methode zur Bewertung der Farbe Weiß... -
Seite 40: Aktuellen Oder Alle Bildmodi Rücksetzen
Drücken Sie auf MODE/ENTER . Es wird dann die Seite3D-Farbverwaltung angezeigt. Markieren Sie Primärfarben und wählen mit ◄/► eine Farbe zwischen Rot, Grün, Blau, Cyan, Magenta und Gelb. Drücken Sie mit ▼ die Option Farbton und drücken zum Anpassen des Bereichs ◄/►. -
Seite 41: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Rufen Sie das Menü EINSTELLUNGEN: Standard > Präsentations-Timer auf, zeigen Sie mit MODE/ENTER die Präsentations-Timer-Seite an. Markieren Sie Timer-Intervall und wählen mit ◄/►... -
Seite 42: Seiten Mit Dem Projektor Umblättern
Seiten mit dem Projektor umblättern Wenn Sie Seiten mit dem Projektor umblättern möchten, schließen Sie den Projektor über ein USB-Kabel an den PC oder Notebook an. Siehe „Verbindungen“ auf Seite 23 für Einzelheiten. Nun können Sie die entsprechende Software (am angeschlossenen PC) über die Tasten PAGE +/PAGE - an der Fernbedienung bedienen, sofern diese Software auf Seite-Nach- oben/-unten-Befehle reagiert (wie Microsoft PowerPoint). -
Seite 43: Bedientasten Sperren
Bedientasten sperren Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z. B. von Kindern) geändert werden. Wenn die Bedientastenfeldsperre aktiviert ist, sind alle Steuertasten (mit Ausnahme der POWER- Taste) am Projektor außer Betrieb. Rufen Sie das Menü... -
Seite 44: Ton Stummschalten
Ton stummschalten Den Ton vorübergehend stummschalten, • Fernbedienung verwenden Schalten Sie den Ton mit MUTE vorübergehend stumm. Während der Ton ausgeschaltet ist, wird im unteren rechten Bereich der Leinwand angezeigt. Drücken Sie zum Wiederherstellen des Tons noch einmal MUTE. • OSD-Menü... -
Seite 45: Lernvorlagen Verwenden
Lernvorlagen verwenden Der Projektor bietet verschiedene voreingestellte Muster für verschiedene Unterrichtszwecke. So aktivieren Sie das Muster: Öffnen Sie das OSD-Menü und rufen Display > Lernvorlage auf; wählen Sie mit ▲/▼ die Option Schultafel oder Weiß. Wählen Sie mit ◄/► das gewünschte Muster. Drücken Sie zum Aktivieren des Musters MODE/ENTER. -
Seite 46: Projektor Ausschalten
Projektor ausschalten Drücken Sie POWER oder AUS, eine Bestätigungsmeldung wird angezeigt. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie POWER oder AUS am Projektor ein zweites Mal. Die Betriebsanzeige blinkt orange und die Projektionslampe schaltet sich aus, während das Gebläse zur Abkühlung des Projektors noch etwa 90 Sekunden weiterläuft. -
Seite 47: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/Blau/ Wandfarbe Schultafel Bildformat Auto/Real/4:3/16:9/16:10 Autom. Schrägposition Ein/Aus 2D Trapezkorrektur Oben links/Oben rechts/Unten Eckenanpassung links/Unten rechts Position Phase H-Größe PC: 1,0fach bis 2,0fach; Video: Digitaler Zoom 1,0fach bis 1,8fach Auto/Aus/Frame Sequential/ Display... - Seite 48 Hauptmenü Untermenü Optionen Hell/Präsentation/sRGB/Kino/3D/ Bildmodus Benutzer 1/Benutzer 2 Referenzmodus Hell/Präsentation/sRGB/Kino/3D Helligkeit Kontrast Farbe Farbton Bildschärfe Brilliant Color Ein/Aus Farbtemperatur Kühl/Normal/Warm BILD R Verstärkung/G Verstärkung/B Farbtemperatur Verstärkung/R Versatz/G Versatz/B Feineinstellung Versatz Primärfarben R/G/B/C/M/Y Farbton 3D-Farbverwaltung Sättigung Zunahme Bildeinstellung Aktuell/Alle/Abbrechen zurücksetzen Schnelle Auto-Suche Ein/Aus Farbraum- Quelle...
-
Seite 49: Einstellungen
Deaktiviert/3 min/10 min/15 min/ Autom. Abschaltung 20 min/25 min/30 min Schnellkühlung Ein/Aus Betriebseinstellungen Sofortiger Neustart Ein/Aus Deaktiviert/5 min/10 min/15 min/ Timer 20 min/25 min/30 min Deaktiviert/30 min/1 Std/2 Std/3 Sleeptimer Std/4 Std/8 Std/12 Std Fernempfänger Front+Rear/Vorderseite/Real Bedientastenfeldsperre Ein/Aus Hintergrundfarbe BenQ/Schwarz/Blau/Violett Startbild BenQ/Schwarz/Blau Bedienung... - Seite 50 Hauptmenü Untermenü Optionen Höhenmodus Ein/Aus Ton aus Ein/Aus Lautstärke Audioeinstellungen Mikrofonlautstärke Ton Ein/Aus Ein/Aus Lampenmodus Normal/Sparmodus/SmartEco Lampentimer Lampeneinstellungen Zurücksetzen/Abbrechen zurücks. Lampenzähler Passwort ändern Sicherheitseinstellun gen ändern Sicherheitseinstell. EINSTELLUNGEN: Einschaltsperre Ein/Aus Erweitert Web Kontrollsperre Ein/Aus 2400/4800/9600/14400/19200/ Baudrate 38400/57600/1152000 Testmuster Ein/Aus Verd. Untert. Ein/Aus aktiviert Verd.
-
Seite 51: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü FUNKTION BESCHREIBUNG Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß ist. Siehe „Wandfarbe verwenden“ auf Seite 37 für Einzelheiten. Je nach Eingangssignalquelle gibt es mehrere Optionen für die Bildformat Einstellung des Bildformats. Siehe „Bildformat wählen“... - Seite 52 FUNKTION BESCHREIBUNG Der Projektor ist mit einer 3D-Synchronisierungsfunktion ausgestattet, mit der Sie 3D-Filme, Videos und Sportereignisse auf realistischere Weise genießen können, da nun auch räumliche Tiefe mit ins Spiel kommt. Zum Betrachten der 3D- Bilder benötigen Sie eine 3D-Brille. 3D-Modus Die Standardeinstellung ist Auto und der Projektor wählt bei Erkennung von 3D-Inhalten automatisch ein geeignetes 3D- Format.
- Seite 53 FUNKTION BESCHREIBUNG Mittels der vordefinierten Bildmodi können Sie die Einrichtung Bildmodus des Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe „Bildmodus auswählen“ auf Seite 37 für Einzelheiten. Dient der Auswahl eines Bildmodus, der Ihrem Bedarf hinsichtlich der Bildqualität am ehesten entspricht, und der weiteren Feinabstimmung des Bildes basierend auf den Referenzmodus Auswahlmöglichkeiten, die weiter unten auf dieser Seite...
-
Seite 54: Präsentations-Timer
FUNKTION BESCHREIBUNG Dieser Timer hilft Ihnen, Ihren Vortrag innerhalb eines Präsentations-Timer bestimmten Zeitraums zu beenden. Siehe „Präsentations-Timer einstellen“ auf Seite 41 für Einzelheiten. Legt die Sprache für die OSD-Menüs fest. Sprache Siehe „Menüs verwenden“ auf Seite 30 für Einzelheiten. Der Projektor kann an der Decke eines Raumes oder hinter einer Projektionsfläche mit einem oder mehreren Spiegeln Projektorposition montiert werden. - Seite 55 FUNKTION BESCHREIBUNG Stellt den bevorzugten Fernbedienungsempfänger (Vorder- und Fernempfänger Rückseite) ein, über den der Projektor Signale von der Fernbedienung empfangen kann. De-/Aktiviert alle Tastenfunktionen mit Ausnahme der POWERTaste am Projektor und den Tasten auf der Bedientastenfeldsperre Fernbedienung. Siehe „Bedientasten sperren“ auf Seite 43 für Einzelheiten.
- Seite 56 FUNKTION BESCHREIBUNG Passwort ändern Sie werden aufgefordert, das aktuelle Passwort einzugeben, bevor Sie ein neues Passwort auswählen können. Siehe „Passwortfunktion verwenden“ auf Seite 31 für Einzelheiten. Sicherheitseinstellungen ändern Sicherheitseinstell. Einschaltsperre Wenn Startsperre aktiviert ist, müssen Sie zum Einschalten des Projektors das aktuelle Passwort eingeben. Wenn Sie fünf Mal in Folge ein falsches Passwort eingeben, wird der Projektor automatisch nach kurzer Zeit ausgeschaltet.
- Seite 57 FUNKTION BESCHREIBUNG Mikrofon Die Einstellung Ein aktiviert das Mikrofon; das Mikrofon kann auch im Bereitschaftsmodus genutzt werden. Monitor Aus Mit Ein aktivieren Sie die Funktion. Im Bereitschaftsmodus kann der Projektor ein VGA-Signal ausgeben, wenn passende Geräte mit dem PC-Anschluss verbunden sind. Siehe „Verbindungen“...
-
Seite 58: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an Ihren Händler, wenn andere Teile ersetzt werden müssen. Objektiv reinigen Reinigen Sie das Objektiv, wenn sie Schmutz oder Staub auf seiner Oberfläche bemerken. -
Seite 59: Informationen Über Die Lampe
Informationen über die Lampe Lampenstunden erkunden Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe vom integrierten Timer automatisch (in Stunden) berechnet. Die entsprechenden Lampenstunden werden anhand folgender Formel berechnet: Lampennutzungszeit = (im Normalmodus verwendete Stunden) + (im Öko-Modus verwendete Stunden) + (im SmartEco-Modus verwendete Stunden) Entsprechende Lampenstunden = 2,2 * (im Normalmodus verwendete Stunden) + 1,4 * (im Öko-Modus verwendete Stunden) + 1,00 * (im SmartEco-Modus verwendete Stunden) - Seite 60 Einstellungen Autom. Abschaltung Mut Hilfe dieser Funktion kann sich der Projektor automatisch ausschalten, wenn nach einer festgelegten Zeit keine Eingangsquelle erkannt wird, damit die Lebensdauer der Lampe nicht unnötig verkürzt wird. Zum Einstellen der Funktion Autom. Abschaltung wechseln Sie in das Menü EINSTELLUNGEN: Standard >...
- Seite 61 Ihren Händler. Eine alte Lampe kann den Betrieb des Projektors stören und in manchen Fällen könnte sie sogar explodieren. Ersatzlampen erhalten Sie unter http://www.benq.com. Wenn die Lampe zu heiß wird, leuchten die Lampen- und die Temperatur-Signalleuchte auf. Schalten Sie den Projektor aus, und lassen Sie ihn ca.
-
Seite 62: Lampe Ersetzen
Diese Lampe enthält Quecksilber. Entsorgen Sie diese Lampe gemäß den örtlichen Vorschriften für Sondermüll. • Um eine optimale Leistung des Projektors zu gewährleisten, wird empfohlen, dass Sie eine BenQ- Projektorlampe für den Lampenersatz erwerben. • Achten Sie auf eine gute Belüftung, wenn eine Lampe geborsten ist. Sie sollten Atemschutzgerät, Schutzbrille oder Gesichtsschutz sowie Schutzkleidung wie Handschuhe tragen. - Seite 63 Lösen Sie die beiden unverlierbaren Schrauben, mit denen die Lampe fixiert wird. • Schalten Sie das Gerät nicht ein, wenn die Lampenabdeckung abgenommen ist. • Stecken Sie Ihre Finger nicht zwischen Lampe und Projektor hinein. Die scharfen Kanten im Projektor könnten Verletzungen verursachen. Heben Sie den Griff hoch, so dass er aufrecht steht.
- Seite 64 Verbinden Sie den Lampenanschluss ordnungsgemäß und platzieren ihn wie abgebildet; dann können Sie die Lampenfachabdeckung wieder anbringen. • Der Lampenanschluss muss bündig mit der Anschlussbasis wie nachstehend abgebildet installiert werden. Eine Lücke zwischen Lampenanschluss und Anschlussbasis führt zu Projektorschäden. Folgende Bilder zeigen die richtige und falsche Installation des Lampenanschlusses.
- Seite 65 Anzeigen Licht Status & Beschreibung Power Temperatur Lamp Betriebsvorgänge Orange Bereitschaftsmodus Grün Einschalten Flashing Grün Normaler Betrieb Orange Der Projektor wird abgekühlt. Flashing Lampenvorgänge Orange Die Lampe leuchtet nicht auf. Flashing Der Projektor benötigt 90 Sekunden zur Abkühlung. Oder Wenden Sie sich zwecks Unterstützung an Ihren Händler.
-
Seite 66: Fehlerbehebung
Fehlerbehebung Der Projektor schaltet sich nicht ein. Ursache Korrekturmaßnahme Stecken Sie den Stecker der Netzleitung in den Netzanschluss am Projektor und dann in eine Die Netzleitung liefert keinen Strom. Steckdose. Ist die Steckdose mit einem Schalter versehen, achten Sie darauf, dass er eingeschaltet ist. -
Seite 67: Technische Daten
Technische Daten Technische Daten des Projektors Änderungen aller technischen Daten sind vorbehalten. Optische Daten Steuerung Auflösung MH684 Mini-B 1920 x 1080 Serielle RS-232-Steuerung Anzeigesystem 9-polig x 1 Einzel-Chip-DLP™-System Infrarotempfänger x 2 F-Wert des Objektivs F = 2,59 bis 2,91, f = 16,87 bis 21,87 Eingänge... -
Seite 68: Abmessungen
Abmessungen 314,2 mm (B) x 116 mm (H) x 216,3 mm (T) 314,2 Einheit: mm 314,2 216,3 116,0 51,2 65,2 Deckenmontage *Deckenmontageschrauben: M4 (Maximallänge = 25, Mindestlänge = 20) 90,5 71,0 45,6 76,0 109,0 537,9 577,7 636,9 81,8 314,2 216,3 Technische Daten... -
Seite 69: Timingtabelle
68,667 94,500 XGA_120 (Reduced 119,989 97,551 115,500 ◎ Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ-Notebook- 1024 x 576 60,00 35,82 46,966 Timing BenQ-Notebook- 1024 x 600 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60... - Seite 70 Bildwiederh H-Frequenz 3D, Field Auflösung Format olfrequenz Takt (MHz) oben/ Side By (kHz) Sequential (Hz) unten Side SXGA_60 60,020 63,981 108,000 ◎ ◎ 1280 x 1024 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 ◎ ◎...
-
Seite 71: Unterstütztes Timing Für Component-Ypbpr-Eingang
Unterstütztes Timing für Component-YPbPr-Eingang Horizontal- Vertikal- Punktfrequenz 3D, Field Format Auflösung frequenz (KHz) frequenz (Hz) (MHz) Sequential 480i 720 x 480 15,73 59,94 13,5 ◎ 480p 720 x 480 31,47 59,94 ◎ 576i 720 x 576 15,63 13,5 576p 720 x 576 31,25 720/50p 1280 x 720... -
Seite 72: Unterstütztes Timing Für Video- Und S-Video-Eingang
68,667 94,500 XGA_120 119,989 97,551 115,500 ◎ (Reduced Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ-Notebook- 1024 x 576 60,00 35,820 46,996 Timing BenQ-Notebook- 1024 x 600 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60... - Seite 73 Bildwiederhol H-Frequenz 3D, Field 3D, Side Auflösung Format Takt (MHz) oben/ frequenz (Hz) (kHz) Sequential By Side unten WXGA_60 59,810 49,702 83,500 ◎ ◎ ◎ WXGA_75 74,934 62,795 106,500 1280 x 800 WXGA_85 84,880 71,554 122,500 WXGA_120 119,909 101,563 146,25 ◎...
-
Seite 74: Unterstütztes Timing Bei Hdmi-Videoeingang
Unterstütztes Timing bei HDMI-Videoeingang Vertikal- Horizontal Punktfreq 3D, Field Side Format Auflösung frequenz frequenz uenz Frame oben/ Sequential (Hz) (KHz) (MHz) Packing unten Side 720 (1440) x 480i 15,73 59,94 ◎ 480p 720 x 480 31,47 59,94 ◎ 720 (1440) x 576i 15,63 576p... -
Seite 75: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das...
