Informationen zu Garantie und Copyright Beschränkte Garantie BenQ garantiert, dass dieses Produkt bei normaler Verwendung und Aufbewahrung frei von Material- und Verarbeitungsfehlern ist. Für die Geltendmachung von Garantieansprüchen ist ein Kaufnachweis erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit).
Inhaltsverzeichnis Informationen zu Garantie und Copyright ................ 2 Wichtige Sicherheitshinweise ..................... 4 Einleitung ..........................7 Lieferumfang ..............................7 Außenansicht des Projektors........................8 Bedienelemente und Funktionen ......................9 Aufstellen des Projektors ....................12 Auswählen des Standortes ........................12 Einstellen der bevorzugten Bildgröße für die Projektion ..............13 Befestigung des Projektors ........................
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. 1.
Seite 5
9. Wechseln Sie erst dann das Lampenmodul 12. Blockieren Sie nicht die Belüftungsöffnungen. oder andere elektronische Komponenten aus, - Stellen Sie den Projektor nicht auf eine Decke, auf wenn der Projektor vom Netz getrennt ist. Bettzeug oder auf eine andere weiche Oberfläche. - Bedecken Sie den Projektor nicht mit einem Tuch oder einem anderen Gegenstand.
Seite 6
Projektor eingedrungen ist, trennen Sie das verdunkelt werden. Netzkabel von der Steckdose, und setzen Sie sich mit BenQ in Verbindung, um den Projektor reparieren zu lassen. - Orte in der Nähe von Feuermeldern - Orte mit Temperaturen über 40°C / 104°F.

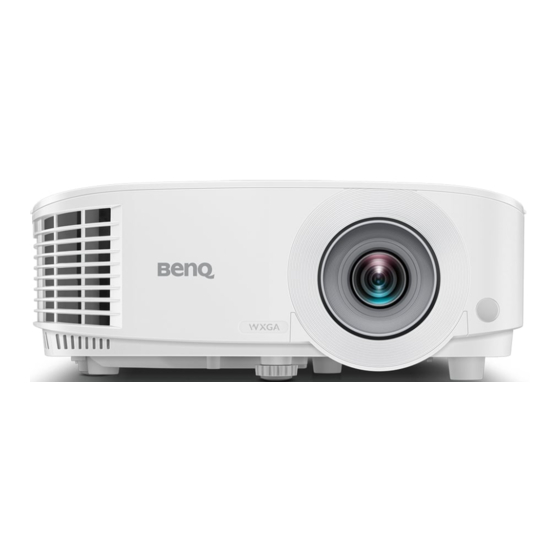

Einleitung Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Fernbedienung mit Projektor Benutzerhandbuch-CD Kurzanleitung...
Bedienelemente und Funktionen Projektor & Fernbedienung • Sämtliche in diesem Dokument beschriebenen Tastendrücke sind auf dem Projektor oder auf der Fernbedienung verfügbar. • In Japan hat die Fernbedienung keinen Laserpointer INFO 5. Pfeiltasten ( , EIN/AUS Wenn das On-Screen Display (OSD)-Menü Schaltet den Projektor in den Standbymodus aktiviert ist, dienen die Tasten als oder ein.
6. SOURCE 16. PAGE /PAGE Zeigt die Quellenauswahlleiste an. Dient dem Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf 7. ECO BLANK Bild-nach-oben- und Bild-nach-unten-Befehle Dient dem Ausblenden des Projektionsbildes. reagiert (z.B. Microsoft PowerPoint). Sorgen Sie dafür, dass die Projektorlinse frei ist, 17.
Steuerung Ihres Gerätes mit der Fernbedienung Wenn der Projektor den Inhalt Ihres MHL-kompatiblen Gerätes projiziert, können Sie die Fernbedienung zur Steuerung des Gerätes verwenden. Halten Sie AUTO 3 Sekunden lang gedrückt, um den MHL-Modus aufzurufen. Die folgenden Tasten sind für die Steuerung Ihres Geräte verfügbar: Pfeiltasten ( , ), MENU,...
Decke befestigt. Beachten Sie, dass für diese des Projektors an der Decke den speziellen Variante eine spezielle Leinwand für rückwärtige BenQ-Deckenmontagesatz (im Fachhandel Projektion sowie der BenQ-Deckenmontagesatz erhältlich). erforderlich ist. Rufen Sie nach dem Einschalten des Projektors das Erweitert Menü - Einstellungen > Projektor Installation >...
Einstellen der bevorzugten Bildgröße für die Projektion Die Größe des projizierten Bildes wird durch den Abstand zwischen Projektorlinse und Leinwand, die Zoomeinstellung (falls verfügbar) und das Videoformat beeinflusst. Projektionsgrößen MX731 4:3 Leinwanddurchmesser Bildschirm Mitte der Objektivlinse Versatz Projektionsabstand • Das Bildformat der Leinwand beträgt 4:3 und das des projizierten Bildes beträgt 4:3 Bildschirmgröße...
Seite 14
Alle Werte sind lediglich Schätzungen und können von den tatsächlichen Abmessungen abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen.
Seite 15
Alle Werte sind lediglich Schätzungen und können von den tatsächlichen Abmessungen abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen.
Gefahr, dass der Projektor aufgrund einer unsachgemäßen Befestigung mit falschen/zu kurzen Schrauben herunterfällt. Vor der Befestigung des Projektors • Der BenQ-Montagesatz für den Projektor ist im selben Fachgeschäft erhältlich, in dem Sie auch den BenQ-Projektor erworben haben. • BenQ empfiehlt, dass Sie außerdem ein separates, mit dem Kensington-Schloss kompatibles Sicherheitskabel kaufen und dieses ordnungsgemäß...
Decke/Wand Montageinstallation Abbildung Schraube für Decken-/Wandmontage: M4 (Max L = 25 mm; Min L = 20 mm) Einheit: mm Einstellen des projizierten Bildes Projektionswinkel einstellen Wenn der Projektor nicht auf einer ebenen Fläche steht oder die Leinwand und der Projektor nicht senkrecht zueinander ausgerichtet sind, entsteht eine Schrägprojektion des Bildes.
Bildgröße und Bildschärfe feinabstimmen Stellen Sie die gewünschte Bildgröße mit dem Machen Sie das Bild schärfer, indem Sie am Zoomrad ein. Fokusring drehen. Korrektur der Schrägprojektion Diese Funktion ist nicht verfügbar, wenn kein Eingangssignal vorhanden ist. Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus.
Eckenanpassung einstellen Diese Funktion ist nicht verfügbar, wenn kein Eingangssignal vorhanden ist. Sie können die vier Ecken des Bildes manuell anpassen, indem Sie die horizontalen und vertikalen Werte anpassen. 1. Führen Sie einen der folgenden Schritte aus, um die Eckenanpassungskorrekturseite anzuzeigen. •...
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: 1. Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. 2. Verwenden Sie für jede Quelle das passende Kabel. 3. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. A/V-Gerät Monitor Smart-Gerät...
• Die für die obigen Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe Lieferumfang auf Seite 7). Kabel können über den Elektrofachhandel bezogen werden. • Die Illustrationen der Anschlüsse dienen lediglich der Veranschaulichung. Die auf der Rückseite des Projektors zur Verfügung stehenden Anschlüsse können sich von Modell zu Modell unterscheiden.
Der Projektor kann den Inhalt direkt von einem intelligenten Gerät aus mit einem WLAN-Dongle projizieren. HDMI WLAN-Dongle (z.B. BenQ QCast Mirror, QCast) • Verbinden Sie den Dongle mit den HDMI und USB TYPE-A Anschlüssen und wechseln Sie das Eingangssignal auf HDMI-1.
Anschluss eines USB-Flashlaufwerks 1. Verbinden Sie das USB-Flashlaufwerk mit dem USB TYPE-A Anschluss am Projektor. 2. Für den schnellen Wechsel der Quelle wird ein Dialogfenster angezeigt. Wählen Sie Ja zum Aufruf der USB Reader Quelle. Oder wählen Sie USB Reader manuell aus der Quellenauswahlleiste aus.
Bedienung Einschalten des Projektors 1. Schließen Sie das Stromkabel an. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Die Stromanzeige am Projektor leuchtet nach Anschließen des Netzkabels orange auf. 2. Drücken Sie auf am Projektor oder auf auf der Fernbedienung, um den Projektor zu starten.
Verwendung der Menüs Der Projektor ist mit 2 Arten von OSD-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. • Standard OSD-Menü: Enthält grundlegende Menüfunktionen. (Siehe Standard-Menü auf Seite • Erweitert OSD-Menü: Enthält alle Menüfunktionen. (Siehe Erweitert-Menü auf Seite Drücken Sie auf MENU am Projektor oder auf der Fernbedienung, um das OSD-Menü...
Es folgt ein Überblick über das Erweitert OSD-Menü Hauptmenü Drücken Sie auf & BACK, um zur Hauptmenüsy vorherigen Seite zu Bildmodus Präsentation Bild Referenzmodus Präsentation mbol gehen. Helligkeit Anzeige Drücken Sie auf Kontrast MENU, um zur Farbe Netzwerk Tönung Untermenü vorherigen Seite zu Schärfe Einstellungen...
Kundendienst. 2. Notieren Sie die Nummer und schalten Sie den Projektor aus. Rückrufcode: 3. Wenden Sie sich an einen BenQ-Kundendienst in Ihrer Nähe, um die Nummer zu dekodieren. Sie werden u.U. Zurück aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind.
können. Sie können auf BACK drücken, um die Änderung abzubrechen, oder es mit einem anderen Passwort zu versuchen. 4. Geben Sie ein neues Passwort ein. 5. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben. Deaktivierung der Passwort-Funktion Um den Passwortschutz zu deaktivieren, gehen Sie zu Erweitert Menü - Einstellungen > Sicherheitseinstellungen >...
Steuerungssystem" über einen Webbrowser eingegeben werden. Aus Sicherheitsgründen kann die Einstellung nicht angepasst werden, nachdem sie auf Ein gestellt wurde. Die einzige Möglichkeit zur Deaktivierung ist der Aufruf des “BenQ Projektor Steuerungssystems” über einen Webbrowser und die Einstellung von Web Kontrollsperre auf Aus.
• Dokument Größenbeschränku Bildformat Unterstützte Version PDF 1.0 PDF 1.1 Adobe PDF PDF 1.2 Bis zu 75 MB PDF 1.3 PDF 1.4 British Word 95. MS Word Word 97, 2000, 2002, 2003. Bis zu 100MB Word 2007 (.docx), 2010 (.docx) British Excel 5, 95.
• Funktionsleiste für Anzeige von Fotos Zeigt der Informationen Fotogröße, Name und Typ an Dreht die Datei um 90 Grad entgegen dem Uhrzeigersinn Lädt die Datei neu Dreht die Datei um 90 Grad im Uhrzeigersinn Startet die Diashow Zum Hinein-/Herauszoomen der Datei für Details Zur Steuerung der Datei nach der Vergrößerung •...
Bildbereiche gerade satt schwarz wirken und in dunklen Bildbereichen dennoch Details zu erkennen sind. Je nach Eingangssignalquelle gibt es mehrere Optionen für die Einstellung des Bildformats. • Auto: Skaliert ein Bild (MX731) (MW732) (MH733) proportional, um es an die native Auflösung des Projektors in...
Seite 33
Lampenmo- Siehe Einstellung des Lampenmodus auf Seite Siehe BenQ Netzwerk Projektor Bedienungsanleitung, die von der BenQ WLAN Produktwebseite heruntergeladen werden kann. • Native Auflösung: Zeigt die native Auflösung des Projektors. • Erkannte Auflösung: Zeigt die native Auflösung des Eingangssignals an.
Erweitert-Menü Bild Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. • Hell: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen.
Bei einer niedrigeren Einstellung werden weniger gesättigte Farben angezeigt. Bei Farbe einer zu hohen Einstellung erscheinen die Farben auf dem Bild übertrieben, so dass das Bild unrealistisch wirkt. Schärfe Je höher der Wert ist, desto schärfer wird das Bild. Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im Bild zu erzielen.
Farbverwaltung Diese Funktion bietet sechs Sätze (RGBCMY) an Farben zur Einstellung. Wenn Sie eine Farbe auswählen, können Sie den Bereich und die Sättigung unabhängig ganz nach Ihren Vorstellungen einstellen. • Primärfarben: Wählt eine Farbe aus R (Rot), G (Grün), B (Blau), C (Zyan), M (Magenta) oder Y (Gelb) aus.
Seite 37
Anzeige Je nach Eingangssignalquelle gibt es mehrere Optionen für die Einstellung des Bildformats. • Auto: Skaliert ein Bild (MX731) (MW732) (MH733) proportional, um es an die native Auflösung des Projektors in 16:9-Bild horizontaler oder vertikaler Breite anzupassen. • Real: Projiziert ein Bild in seiner ursprünglichen Auflösung und...
• Phase: Dient der Anpassung der Phase des Taktsignals, um Bildverzerrungen zu verringern. Diese PC & Funktion steht nur zur Verfügung, wenn ein PC-Signal Component (analoges RGB) oder YPbPr Signal ausgewählt ist. YPbPr Einstellung • H-Größe: Passt die horizontale Breite des Bildes an. Diese Funktion steht nur zur Verfügung, wenn ein PC-Signal (analoges RGB) ausgewählt ist.
Alle Anpassungen für das ausgewählte Anzeige Menü werden hiermit auf die Standardwerte ab Werk zurückgesetzt. zurücksetzen Netzwerk WLAN Siehe BenQ Netzwerk Projektor Bedienungsanleitung, die von der BenQ Produktwebseite heruntergeladen werden kann. Kabel-LAN Wenn diese Funktion auf Ein gestellt ist, kann der Projektor vom AMX-Controller erkannt werden. Geräteerken- nung...
• Ein: Erlaubt dem Projektor, das beste Bildtiming für das dargestellte Bild Automa- automatisch zu ermitteln, wenn PC-Signal (analoges RGB) ausgewählt und AUTO tische Signa- gedrückt ist. lanpassung • Aus: Der Projektor wird nicht reagierten, wenn AUTO gedrückt wird. • Lampenmodus: Siehe Einstellung des Lampenmodus auf Seite Lampenein- •...
Erinnerungsmeldung Aktiviert oder deaktiviert Erinnerungsnachrichten. Höhenmodus Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m - 3000 m über dem Meeresspiegel mit einer Umgebungstemperatur von 0°C - 30°C benutzen. Die Verwendung von "Höhenmodus" führt möglicherweise zu verstärkter Geräuschentwicklung aufgrund der höheren Lüftergeschwindigkeit, die für die Kühlung und Leistung des Systems erforderlich ist.
Bedientastenfeldsperre Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z.B. von Kindern) geändert werden. Wenn Bedientastenfeldsperre aktiviert ist, kann auf dem Projektor nur die Taste EIN/AUS bedient werden. Um die Sperre des Tastenfeldes aufzuheben, drücken Sie 3 Sekunden lang am Projektor auf (die rechte Taste) oder deaktivieren Sie diese Funktion über die Fernbedienung.
• Netzwerk: Ermöglicht Ihnen das Vornehmen der folgenden Einstellungen: Netzwerk Damit kann der Projektor die Netzwerkfunktion Standbymodus bereitstellen, wenn er sich im Standbymodus befindet. aktivieren Ermöglicht dem Projektor die Deaktivierung der Netzwerkfunktion nach einer bestimmten Zeit, nachdem der Standbymodus aufgerufen wurde. Wenn zum Beispiel Zum normalen 20 Min.
Seite 44
Informationen • Native Auflösung: Zeigt die native Auflösung des Projektors. • Erkannte Auflösung: Zeigt die native Auflösung des Eingangssignals an. • Quelle: Zeigt die aktuelle Signalquelle an. • Bildmodus: Zeigt den ausgewählten Modus im Menü Bild an. • Lampenmodus: Zeigt den ausgewählten Modus im Menü Informationen Lampeneinstellungen an.
Wartung Pflege des Projektors Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. Schalten Sie den Projektor aus und lassen Sie ihn abkühlen, bevor Sie das Objektiv reinigen. • Zum Entfernen von Staub sollten Sie eine Druckluft-Sprühdose verwenden. •...
Wenn die Lampenanzeige aufleuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, wenden Sie sich an Ihren Händler oder gehen Sie zu http://www.BenQ.com, bevor Sie eine neue Lampe einsetzen. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren.
Entsprechende Lampenstunden > XXXX Stunden erzielen. Drücken Sie auf , um die Meldung zu ignorieren. Bestellen Sie eine neue Lampe bei www.BenQ.com Zu diesem Zeitpunkt sollte die Lampe ausgetauscht werden. Die Hinweis Lampe ist ein Verschleißteil. Die Helligkeit der Lampe nimmt mit Lampe bald ersetzen der Zeit ab.
Seite 48
1. Drücken Sie anschließend auf. Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Wenn die Lampe heiß ist, warten Sie ungefähr 45 Minuten, bis sie sich abgekühlt hat, um Verbrennungen zu vermeiden. 2. Lösen Sie die Schraube(n) an der Seite des Projektors, mit der die Lampenabdeckung befestigt ist, um diese entfernen zu können.
10. Ziehen Sie die Befestigungsschraube(n) der Lampe an. 11. Achten Sie darauf, dass der Griff absolut flach liegt und arretiert ist. • Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen. • Ziehen Sie die Schraube nicht zu fest an. 12.
Seite 50
Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Standbymodus Einschalten Normalbetrieb Normale Abkühlung beim Ausschalten Download CW Start fehlgeschlagen Lampenanzeigen Lampe Fehler im normalen Betrieb Lampe leuchtet nicht Ende der Lampennutzungsdauer erreicht Temperaturanzeigen Lüfter 1 Fehler (die Lüftergeschwindigkeit liegt unter der gewünschten Geschwindigkeit) Lüfter 2 Fehler (die Lüftergeschwindigkeit liegt unter der gewünschten Geschwindigkeit) Lüfter 3 Fehler (die Lüftergeschwindigkeit liegt unter der...
Fehlerbehebung Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in die Netzbuchse am Projektor Über das Netzkabel wird kein Strom zugeführt. und in die Netzsteckdose. Wenn die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. Sie versuchen, den Projektor während der Warten Sie, bis die Kühlphase abgeschlossen ist.
Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. Optische Daten Eingänge Auflösung Computereingang 1024 x 768 XGA (MX731) RGB-Eingang 1280 x 800 WXGA (MW732) D-Sub 15-polig (Buchse) x 1 1920 (H) x 1080 (V) (MH733) Videosignaleingang Anzeigesystem...
• Video-Timings Unterstütztes 3D Format Vertikale Horizontalfre- Pixelfrequenz Timing Auflösung Frame Frame- Oben- Seite an Frequenz (Hz) quenz (kHz) (MHz) Sequential Packing Unten Seite 480i 720 x 480 59,94 15,73 480p 720 x 480 59,94 31,47 576i 720 x 576 15,63 576p 720 x 576...
