EI N BA U
02 EmpfäNGER ANSChLIESSEN

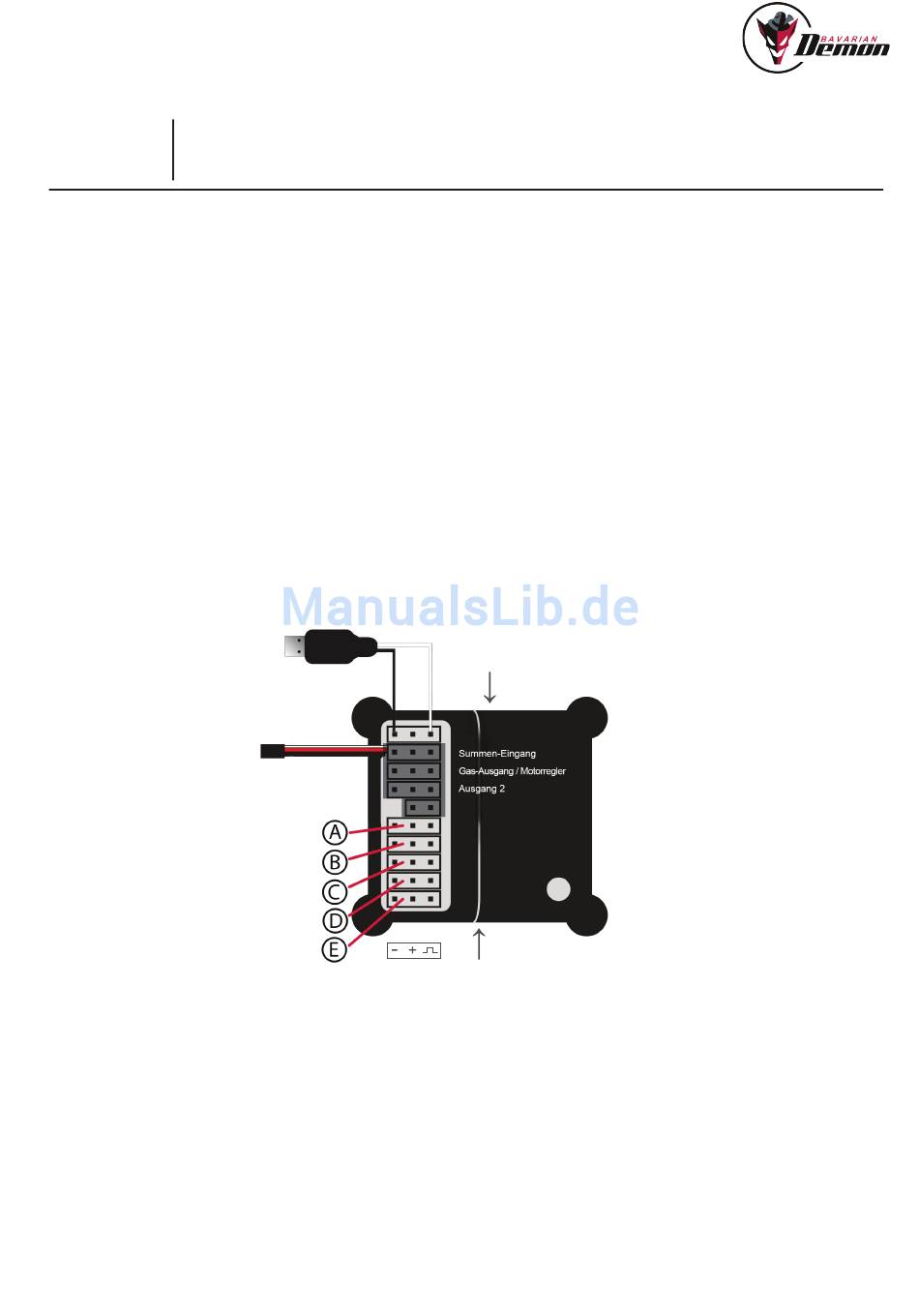

Herkömmlicher Empfänger via Einzelkanäle:
Alle Servos, die stabilisiert werden sollen, vom Empfänger trennen und an den Ausgängen des CORTEX anstecken. Die benötigten Kabel A-E des mitgeliefer-
ten Kabelbaums an die frei gewordenen Ausgänge des Empfängers anschließen, wo zuvor die entsprechenden Servos angeschlossen waren (s. Kapitel 3 für
Details zum Anschluss).
Die Kanäle sind absichtlich nur mit Buchstaben gekennzeichnet, denn bei der Zuordnung besteht freie Wahl und es muss lediglich Folgendes beachtet werden:
•
Mindestens die Anschlüsse A, B und AUX (Kreiselkanal) müssen angeschlossen werden.
•
Für den Kreiselkanal (AUX, graues Kabel) sollte man im Sender einen Geber einrichten, um die Stabilisierung im Flug verstellen und/oder den Modus um-
schalten zu können.
SUmmENSIGNAL Bzw. SATELLITEN ANSChLIESSEN:
Empfänger, die einen „seriellen" Anschluss besitzen, vereinfachen den Verkabelungsaufwand, weil alle Kanäle über ein einziges Kabel übertragen werden.
Sum.-/PWM-Signal
Zur Verwendung eines seriellen Anschlusses (Summensignal) muss der Eingangsmodus des Systems per PC-Software konfiguriert werden. Ebenso werden die
Kanäle am PC zugewiesen. Das Binden von Spektrum/JR-Satelliten wird via PC-Software ausgeführt. Weiterhin bietet die Einstellsoftware mit ihrer Diagnose-
Karte eine sehr übersichtliche Prüfmöglichkeit aller empfangenen Signale.
hINwEIS:
Die Zuordnung der internen Kreisel-Achsen zu den passenden Servos übernimmt der CORTEX beim Einlernvorgang automatisch. Gleiches gilt für vorhandene
Mischungen. Es lassen sich also beliebige Funktionen kombinieren. Beispielsweise können Querruder stabilisiert werden, die gleichzeitig eine Höhenruderfunk-
tion haben (welche auch stabilisiert werden kann). Trotzdem können diese Ruder gleichzeitig noch eine (unstabilisierte) Landeklappen-Funktion ausführen. Es
können also, wenn nötig, auch solche Funktionen durchgereicht werden, die nicht oder nur optionsweise stabilisiert werden sollen.
Spektrum / JR Satellit1
Spektrum / JR Satellit 2
4
