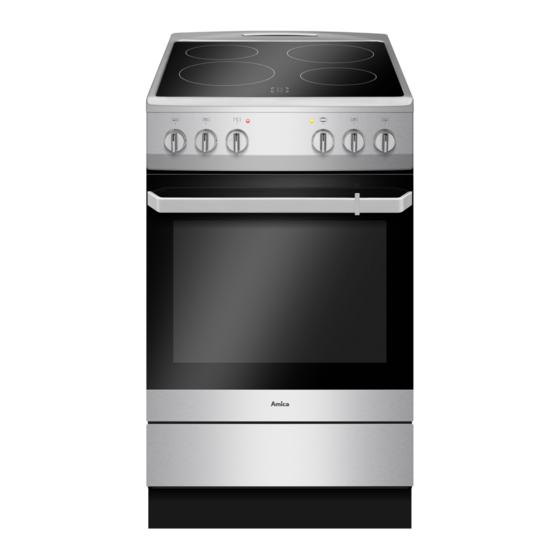

- Seite 1 SHC* 6017CE* (DE) BEDIENUNGSANLEITUNG........2 (FR) NOTICE D’UTILISATION........31 IOAK-2191 / 8052979 (06.2013./1)
- Seite 2 SEHR GEEHRTER KUNDE, Der Elektroherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko- chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Elektroherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise ......................4 Bedienelemente ......................... 9 Installation ..........................11 Bedienung ......................... 14 Backen und Braten – Praktische Hinweise ..............21 Allgemeine Pflegehinweise ..................... 24 Wenn’s mal ein Problem gibt ................... 29 Technische Daten ......................30... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. - Seite 5 SICHERHEITSHINWEISE Achtung! Sollten Sie auf der Kochfläche Beschädi- gungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Strom- versorgung (Stromschlaggefahr!). Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts.
- Seite 6 SICHERHEITSHINWEISE Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochflächen aufliegen, da deren Isolierung nicht hitzebe- ständig ist. Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betrifft insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und da- durch eine bleibende Beschädigung verursachen kann.
-
Seite 7: Unsere Energiespartipps
UNSERE ENERGIESPARTIPPS Wer Energie verantwort- Nachwärme des Backofens nutzen. lich verbraucht, der schont Bei Garzeiten von mehr als 40 Minuten den nicht nur die Haushaltskas- Backofen unbedingt 10 Minuten vor dem se, sondern handelt auch Ende der Garzeit ausschalten. umweltbewusst. Seien Sie dabei! Sparen Sie Elektro- Wichtig!Bei Betrieb mit Zeitschalt- energie! Folgendes können... - Seite 8 AUSPACKEN AUSSerBeTrieBNAhMe Für den Transport haben wir Nach Beendigung der Benut- das Gerät durch die Verpak- zung des Geräts darf es nicht kung gegen Beschädigung zusammen mit dem gewöhnli- gesichert. Nach dem Aus- chen Hausmüll entsorgt werden, packen entsorgen Sie bitte sondern ist an eine Sammel- und umweltfreundlich die Verpak- Recyclingstelle für Elektro- und...
-
Seite 9: Bedienelemente
BeDieNeLeMeNTe 3, 4 5, 6 1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochflächen 7 Kontrollleuchte (Heizunganzeige) L 8 Kontrollleuchte (Betriebsanzige)R 9 Türgriff 10 Geschirrkasten 11 Glaskeramik-Kochfeld... - Seite 10 IHR HERD STELLT SICH VOR Glaskeramik-Kochfeld Ausstattung des Herdes Backblech* Grillrost (Gitterrost) Bratblech* Backblechträger *vorhanden nur bei einigen Modellen...
-
Seite 11: Installation
INSTALLATION Montage der Sicherung gegen Umkippen Der richtige Einbauort des Kochherdes Der Küchenraum sollte trocken und luftig Die Sicherung wird montiert, um das Umkip- sein und eine gute Belüftung haben; die pen des Kochherdes zu verhindern. Dank Aufstellung des Gerätes sollte einen der Sicherung, mit der gegen Umkippen des freien Zugang zu allen Steuerelementen Kochherdes geschützt wird, sollte das Kind... - Seite 12 INSTALLATION Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Anschlussdose öffnen: Zum Entriegeln Wechselstrom (400V 3N~50Hz) ausgelegt.
-
Seite 13: Anschluss-Schaltplan
INSTALLATION Anschluss-Schaltplan Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Empfohlene Art der Anschluss- leitung Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PE verbunden werden. Bei 230V Netz Einphasenanschluss mit Be- 1/N~ trieb snull. Brücken verbinden die Klemmen H05VV-F3G4 1-2-3 sowie Klemmen 4-5 Schutzleiter auf 2/N~... -
Seite 14: Bedienung
BEDIENUNG Vor dem ersten Einschalten des Bac- kofens Vorhandene Verpackungsteile entfernen, den Backofen-Innenraum von Konservie- rungsmitteln reinigen, Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, Raumlüftung einschalten oder ein Fenster öffnen, Den Regler leicht drücken und nach rechts oder drehen (siehe Kapitel:... -
Seite 15: Schalter Für Kochflächen
BEDIENUNG Schalter für Kochflächen Das richtige Koch- und Backgeschirr Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch fläche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergrößerte Kochfläche mit den Maßen 170x265 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. - Seite 16 BEDIENUNG Vergrößerte Kochfläche einschalten restwärmeanzeige Wichtig! Wenn die Temperatur einer Kochfläche 50°C Das Einschalten der Kochfläche darf übersteigt, wird dies durch das Leuchten nur durch das Drehen des Reglers eines entsprechenden Restwärmeanzeige- im Uhrzeigersinn erfolgen. Das Ein- feldes signalisiert. schalten in der Gegenrichtung kann Das Leuchten der Restwärmeanzeige warnt den Regler beschädigen.
- Seite 17 BEDIENUNG Backofenfunktionen Nullstellung Backofen mit heißluft (mit Gebläse und Unabhängige Backofen-Beleuch- heißluft) tung Der Backofen kann mit Unterhitze und Obe- Durch das Drehen des Reglers auf rhitze, Grillhitze und Heißluftheizung erwärmt diese Stellung wird der Backofen- werden. Die Steuerung erfolgt mit Hilfe des Innenraum beleuchtet.
- Seite 18 BEDIENUNG Gebläse sowie Unter- und Ober- Unterhitze hitze Wurde der Regler auf diese Position Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des gedreht, wird die Funktion Kuchenba- Backofens nur bei eingeschalteter cken in Betrieb genommen. Unter¬hitze. Anzuwenden z.B. beim Herkömmlicher Backofen mit Geblä- Nachbacken von unten (saftige Ku- se (diese Funktion wird zum Backen...
- Seite 19 BEDIENUNG Nullstellung Backofen mit Umluft (mit Gebläse) Backen kann mit Oberhitze, Unterhitze und Unabhängige Backofen-Beleuch- Grillhitze erfolgen. Die Steuerung erfolgt mit tung Hilfe des Backofen-Betriebswahlschalters Durch das Drehen des Reglers auf – Die Wahl der gewünschten Funktion diese Stellung wird der Backofen- erfolgt durch Drehen des Drehschalters in Innenraum beleuchtet.
- Seite 20 BEDIENUNG Grillen Unterhitze Wurde der Regler auf diese Position Beim Grillen wird das Gericht mit tels der gedreht, erfolgt das Vorheizen des Infrarotstrahlen vom er hitz ten Gril l he ize le- Backofens nur bei eingeschalteter ment zubereitet. Unter¬hitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Ku- Um den Grill einzuschalten: chen, Kuchen mit Obstfüllung).
-
Seite 21: Backen Und Braten - Praktische Hinweise
BACKEN UND BRATEN - PRAKTISCHE HINWEISE Gebäck Zum Backen verwenden Sie am besten die mitgelieferten Bleche. Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. - Seite 22 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit heißluft (mit Gebläse und heißluft) Backofenfunk- Temperatur Garzeit [min] Art Gebäck einschubhöhe tionen 160 - 200 2 - 3 30 - 50 160 - 180 20 - 40* 140 - 160 10 - 40* 200 - 230 1 - 3 10 - 20...
- Seite 23 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit Umluft (mit Gebläse) Art Gebäck Backofenfunktio- Temperatur Garzeit [min] einschubhöhe 160 - 200 2 - 3 30 - 50 25 - 35 160 - 180 20 - 40* 65 - 70 220 - 240 10 - 15 210 - 220 45 - 60...
-
Seite 24: Allgemeine Pflegehinweise
ALLGeMeiNe PFLeGehiNWeiSe Die Pflege und ständige Reinhaltung des Achtung! Die scharfe Schneide Herdes sowie dessen richtige Wartung haben ist immer durch die Verschiebung einen wesentlichen Einfluss auf die Verlänge- des Halters (Daumendruck) zu si- rung der einwandfreien Funktionstüchtigkeit chern. Beim Benutzen vorsichtig des Gerätes. - Seite 25 ALLGeMeiNe PFLeGehiNWeiSe Backofen Der Backofen ist mit den D leicht heraus- nehmbaren Leitschienen (Leiterförmig angeordnet) für die Backofeneinsätze Den Backofen nach jedem Gebrauch ausgestattet. Um sie zur Reinigung reinigen. Bei der Reinigung die Backofen- herauszunehmen soll man zuerst an der Beleuchtung einschalten, um dadurch vorderen Halterung (Z1) ziehen, dann die eine bessere Sicht im Arbeitsbereich zu...
-
Seite 26: Auswechseln Der Backofen-Beleuchtung
ALLGeMeiNe PFLeGehiNWeiSe Auswechseln der Backofen- Technische Kontrollüberprüfungen Außer der Sauberhaltung des Herdes Beleuchtung ist auf folgendes zu achten: Funktionsprüfungen für Steuerelemente Um Stromstöße zu vermeiden, vor dem und Baugruppen des Geräts durchführen. Wechsel den Herd ausschalten. Nach Ablauf der Garantiezeit minde- stens alle zwei Jahre eine technische ... -
Seite 27: Backofentür Aushängen
ALLGeMeiNe PFLeGehiNWeiSe Herausnahme der inneren Scheibe Backofentür aushängen 1. Mit Hilfe eines flachen Schraubendre- hers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben Zum Reinigen und für einen besseren Zu- wird (Abb. B). gang zum Backofen-Innenraum lässt sich die 2. - Seite 28 ALLGeMeiNe PFLeGehiNWeiSe 3. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. Zeichnung D und D1. 4. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen.
-
Seite 29: Wenn's Mal Ein Problem Gibt
WeNN´S MAL eiN PrOBLeM GiBT In jedem Notfall: Baugruppen des Gerätes ausschalten Stromzufuhr des Geräts abschalten Reparatur anmelden Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch. -
Seite 30: Technische Daten
TECHNISCHE DATEN Nennspannung 230/400V ~ 50 Hz Nennleistung max. 9,9 kW Ausmaße des Geräts (HxBxT) 85 x 60 x 60,5 cm Nettovolumen des Backofens* 65-72 Liter Energieeffizienzklasse auf dem Energieetikett Gewicht ca. 47 kg Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6 * nach EN 50304 Nettovolumen je nach Ausstattung des Backofens –...
