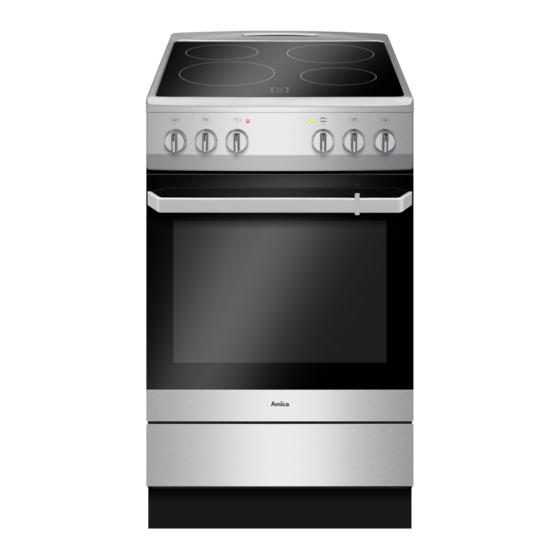

Amica SHC-Serie Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SHC-Serie:
- Bedienungsanleitung (76 Seiten) ,
- Bedienungsanleitung (64 Seiten) ,
- Bedienungsanleitung (60 Seiten)
Verwandte Anleitungen für Amica SHC-Serie
Inhaltszusammenfassung für Amica SHC-Serie
- Seite 1 SHC* SHKC* 53CE* (D) BEDIENUNGSANLEITUNG........2 (F) NOTICE D’UTILISATION........34 IOAK-712 / 8029655 (12.2007./1)
- Seite 2 SEHR GEEHRTER KUNDE, Der Elektroherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko- chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Elektroherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise ......................4 Bedienelemente ......................... 7 Ihr Herd stellt sich vor......................8 Installation ........................... 9 Bedienung ......................... 12 Schalter für Kochflächen ....................13 Zeitschaltuhr ........................15 Funktion und Bedienung des Backofens ................18 Backen und Braten – Praktische Hinweise ..............22 Allgemeine Pflegehinweise ..................... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und ver- meiden Sie das Berühren der heißen Innenteile des Herdes. Lassen Sie Kinder nicht unbeaufsichtigt an den Herd! Gefahr von Verbrennungen bei direktem Kontakt mit dem eingeschalteten Herd! ... -
Seite 5: Unsere Energiespartipps
UNSERE ENERGIESPARTIPPS Wer Energie verantwort- Nachwärme des Backofens nutzen. lich verbraucht, der schont Bei Garzeiten von mehr als 40 Minuten den nicht nur die Haushaltskas- Backofen unbedingt 10 Minuten vor dem se, sondern handelt auch Ende der Garzeit ausschalten. umweltbewusst. Seien Sie dabei! Sparen Sie Elektro- Wichtig!Bei Betrieb mit Zeitschalt- energie! Folgendes können... -
Seite 6: Auspacken
AUSPACKEN AUSSerBeTrieBNAhMe Für den Transport haben wir Nach Beendigung der Be- das Gerät durch die Verpak- nutzung des Geräts darf es kung gegen Beschädigung nicht zusammen mit dem ge- gesichert. Nach dem Aus- wöhnlichen Hausmüll entsorgt packen entsorgen Sie bitte werden, sondern ist an eine umweltfreundlich die Verpak- Sammel- und Recyclingstelle... -
Seite 7: Bedienelemente
BeDieNeLeMeNTe 3, 4 5, 6 1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochflächen 7 Kontrollleuchte rot (Heizunganzeige) 8 Kontrollleuchte gelb (Betriebsanzige) 9 Türgriff 10 Geschirrkasten 11 Glaskeramik-Kochfeld... -
Seite 8: Ihr Herd Stellt Sich Vor
IHR HERD STELLT SICH VOR Ausstattung des Herdes – Zusammenstellung: Grillrost Backblech* (Gitterrost) Bratblech Backblech- träger* Teleskop- schienen* *vorhanden nur bei einigen Modellen... -
Seite 9: Installation
INSTALLATION Der richtige Einbauort Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der Herd entspricht der Wärmeschutz- klasse Y, d.h. er darf nur auf einer Seite neben höheren Küchenmöbeln oder Wän- den eingebaut werden. - Seite 10 INSTALLATION Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Anschlussdose öffnen: Zum Entriegeln Wechselstrom (400V 3N~50Hz) ausgelegt.
-
Seite 11: Anschluss-Schaltplan
INSTALLATION Anschluss-Schaltplan Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Empfohlene Art der Anschluss- leitung Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PE verbunden werden. Bei 230V Netz Einphasenanschluss mit Be- 1/N~ trieb snull. Brücken verbinden die Klemmen H05VV-F3G4 1-2-3 sowie Klemmen 4-5 Schutzleiter auf 2/N~... -
Seite 12: Bedienung
BEDIENUNG Vor der ersten Inbetriebnahme des Gerätes vorhandene Verpackungsteile vom Koch- feld und vom Backofen entfernen, Schublade entleeren, Backofen-Innenraum und Kochfeld von Konservierungsmitteln reinigen, Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, Raumbelüftung einschalten oder Fenster öffnen, Backofen bei 250°C, etwa 30 min. -
Seite 13: Schalter Für Kochflächen
BEDIENUNG Schalter für Kochflächen Das richtige Koch- und Backgeschirr Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch fläche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergrößerte Kochfläche mit den Maßen 140x250 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. -
Seite 14: Restwärmeanzeige
BEDIENUNG Vergrößerte Kochfläche einschalten restwärmeanzeige Wichtig! Wenn die Temperatur einer Kochfläche 50°C Das Einschalten der Kochfläche darf übersteigt, wird dies durch das Leuchten nur durch das Drehen des Reglers eines entsprechenden Restwärmeanzeige- im Uhrzeigersinn erfolgen. Das Ein- feldes signalisiert. schalten in der Gegenrichtung kann Das Leuchten der Restwärmeanzeige warnt den Regler beschädigen. -
Seite 15: Uhrzeit Einstellen
BEDIENUNG ELEKTRONISCHE SCHALTUHR* A - Anzeigefeld -Kennzeichnung von Betriebsfunktionen 1 - Anwahltaste für Betriebsfunktionen 2 - Taste „-” TiMer 3 - Taste „+” Zeitdauer ist im Bereich von 1 Minute bis 23 Stun den und 59 Minuten. Um den Timer UHRZEIT EINSTELLEN ein zu stel len, sind folgende Tä... -
Seite 16: Halbautomatischer Betrieb
BEDIENUNG AUTOMATiSCher BeTrieB hALBAUTOMATiSCher BeTrieB Wenn der Backofen in einem vor ge ge be nen Wenn der Backofen für eine vor ge ge be ne Zeitpunkt abgeschaltet werden soll, sind fol- Be triebs dau er ein- und in einem fest ge leg ten gen de Tätigkeiten durch zu füh ren: Zeit punkt ausgeschaltet wer den soll, dann sind die Betriebsdauer und der Zeit punkt der... -
Seite 17: Einstellungen Löschen
BEDIENUNG EINSTELLUNGEN LÖSCHEN Knebelgriffe der Backofenfunktionen und der Temperatur in die gewünschten Po si tio- Die Einstellungen der Timer oder die Funk ti on nen bringen, bei denen der Back ofen be trie- des au to ma ti schen Betriebs kön nen je der zeit ben werden soll. -
Seite 18: Backofen Mit Umluft (Mit Gebläse)
BEDIENUNG Mögliche Stellungen des Backofen-Be- Backofen mit Umluft triebswahlschalters (mit Gebläse) Unabhängige Backofen-Beleuch- Backen kann mit Oberhitze, Unterhitze und tung Grillhitze erfolgen. Die Steuerung erfolgt mit Durch das Drehen des Schalters Hilfe des Backofen-Betriebswahlschalters auf diese Position wird der Back- –... -
Seite 19: Backofen Mit Heißluft
BEDIENUNG Backofen mit heißluft intensiv-Grillen (Flächen- Grill) Der Backofen kann mit Unterhitze und Ober- (Grill- und Oberhitze) hitze, Grillhitze und Heißluftheizung erwärmt Die „Intensiv-Grillen-Funktion’’ werden. Die Steuerung erfolgt mit Hilfe des erlaubt ein Anbraten bei zugleich eingeschal- Backofen-Betriebswahlschalters – die Wahl teter Oberhitze. - Seite 20 BEDIENUNG Mögliche Stellungen des Backofen-Be- Achtung! triebswahlschalters Bei Betriebsart und dem Backofen-Temperaturregler in Null- Position ist nur das Gebläse tätig. Bei Unabhängige Backofen-Beleuch- dieser Position können Gerichte oder tung der Backofen-Innenraum abgekühlt Durch das Drehen des Schalters in werden. diese Position wird der Backofen-Innenraum Grillen (Kleiner Grill) beleuchtet.
- Seite 21 BEDIENUNG Schnelles Backofenvorwärmen Grillen Beim Grillen wird das Gericht mit tels der In- In Heißluft-Backöfen ist die Schnellvorwärm- frarotstrahlen vom er hitz ten Gril l he ize le ment funktion verfügbar – der Backofen erreicht zubereitet. innerhalb von etwa 4 min die Temperatur von 150°C Um den Grill einzuschalten: Vorgehensweise:...
-
Seite 22: Backen Und Braten - Praktische Hinweise
BACKEN UND BRATEN - PRAKTISCHE HINWEISE Gebäck Zum Backen verwenden Sie am besten die mitgelieferten Bleche. Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. -
Seite 23: Backofen-Funktionen
BACKEN UND BRATEN - PRAKTISCHE HINWEISE TABeLLe 1: Gebäck Backofenfunktionen: Ober- und Unterhitze heißluft HEISSLUFT OBER-/UNTERHITZE GEBÄCKART BACKZEIT [min] EIN- EIN- TEMPE- TEMPE- SCHU- SCHU- RATUR RATUR BHÖHE BHÖHE [°C] [°C] Gebäck in Backformen 170-180 60-80 Napfkuchen/Marmorkuchen 150-170 160-180 65-80 Sandkuchen 150-170 20-30... - Seite 24 BACKEN UND BRATEN - PRAKTISCHE HINWEISE TABeLLe 1A: Gebäck Backofenfunktionen: Kuchen (Unter- und Oberhitze + Umluft) TeMPerATUr BACKZEIT GEBÄCKART [°C] [min] Gebäck in Backformen Baiser 60-70 Sandkuchen 65-70 Gugelhupf (Hefeteig) 60-70 Torte 25-35 Gebäck auf mitgelieferten Backblechen Hefeteig 40-45 Streuselkuchen 30-45 Obstkuchen 40-55...
- Seite 25 BACKEN UND BRATEN - PRAKTISCHE HINWEISE TABeLLe 2: Braten von Fleisch Backofenfunktionen: Ober- und Unterhitze heißluft EINSCHUBHÖHE TeMPerATUr [°C] GARZEIT* VON UNTEN iN MiN. FLEISCHART OBER-/ OBER-/ HEISSLUFT HEISSLUFT UNTERHITZE UNTERHITZE RINDFLEISCH pro 1 cm Roastbeef oder Filet innen blutig („englisch”) 12-15 vorheizen halb durchbraten („medium”)
- Seite 26 BACKEN UND BRATEN - PRAKTISCHE HINWEISE TABeLLe 3: Grillhitze mit Drehspieß Backofenfunktionen: Grill- und Oberhitze (Intensiv -Grillen) FLEISCHART TeMPerATUr GRILLDAUER [°C] Hähnchen (ca. 1,5 kg) 90-100 Hähnchen (ca. 2,0 kg) 110-130 Schaschlik (ca. 1,0 kg) 60-70 TABeLLe 4: Grillen Backofenfunktionen: Grillhitze EINSCHUB- GriLLZeiT [MiN]...
- Seite 27 BACKEN UND BRATEN - PRAKTISCHE HINWEISE TABeLLe 5: Grill mit Umluft Backofenfunktionen: intensiv-Grillen mit Umluft Grillen mit Umluft EINSCHUBHÖHE GEWICHT TeMPerATUr GARZEIT FLEISCHART [kg] [MiN] °C] VON UNTEN 80-100 Schweinebraten 170-190 100-120 170-190 120-140 170-190 Lammkeule 170-190 90-110 Roastbeef 30-40 180-200 50-60 Hähnchen...
-
Seite 28: Allgemeine Pflegehinweise
ALLGeMeiNe PFLeGehiNWeiSe Die Pflege und ständige Reinhaltung des Achtung! Die scharfe Schneide Herdes sowie dessen richtige Wartung haben einen wesentlichen Einfluss auf die Verlänge- ist immer durch die Verschiebung des Halters (Daumendruck) zu si- rung der einwandfreien Funktionstüchtigkeit chern. Beim Benutzen vorsichtig des Gerätes. - Seite 29 ALLGeMeiNe PFLeGehiNWeiSe Backofen Der Backofen ist mit den leicht heraus- nehmbaren Leitschienen* (Leiterförmig angeordnet) für die Backofeneinsätze Den Backofen nach jedem Gebrauch ausgestattet. Um sie zur Reinigung reinigen. Bei der Reinigung die Backofen- herauszunehmen soll man zuerst an der Beleuchtung einschalten, um dadurch vorderen Halterung (Z1) ziehen, dann die eine bessere Sicht im Arbeitsbereich zu...
-
Seite 30: Auswechseln Der Backofen-Beleuchtung
ALLGeMeiNe PFLeGehiNWeiSe Teleskopauszüge.* Auswechseln der Backofen- Um sie zur Reinigung herauszunehmen Beleuchtung soll man zuerst an der vorderen Halterung (Z1) ziehen, dann die Leitschienen kip- Um Stromstöße zu vermeiden, vor dem pen und aus der hinteren Halterung (Z2) Wechsel den Herd ausschalten. rausziehen. -
Seite 31: Backofentür Aushängen
ALLGeMeiNe PFLeGehiNWeiSe 4. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel Backofentür aushängen abwaschen. Zwecks erneuter Montage der Scheibe Zum Reinigen und für einen besseren Zu- sind oben genannte Handlungen in um- gang zum Backofen-Innenraum lässt sich gekehrter Reihenfolge auszuführen. Der die Backofentür aushängen. -
Seite 32: Wenn's Mal Ein Problem Gibt
WeNN´S MAL eiN PrOBLeM GiBT In jedem Notfall: Baugruppen des Gerätes ausschalten Stromzufuhr des Geräts abschalten Reparatur anmelden Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch. -
Seite 33: Technische Daten
TECHNISCHE DATEN Nennspannung 230/400V ~ 50 Hz Nennleistung max. 9,4 kW Ausmaße des Geräts (HxBxT) 85 x 50 x 60 cm Nettovolumen des Backofens* 53-58 Liter Energieeffizienzklasse auf dem Energieetikett Gewicht ca. 39 kg Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6 * nach EN 50304 Nettovolumen je nach Ausstattung des Backofens –...
