X113/D600/EV-S60/V10S/AS201
X113H/X113PH/D600D/EV-S60H/V12S/AS211
P1283/M413/PE-X42/V12X/AX316
P1383W/X1383WH/M423/PE-W42/V12W/AW316
P1380W/X1380WH/M420/PE-W40/V11W/AW216
X133PWH/D620D/EV-W60H/V13W/AW313
X123PH/D610D/EV-X60H/V13X/AX313 Series-

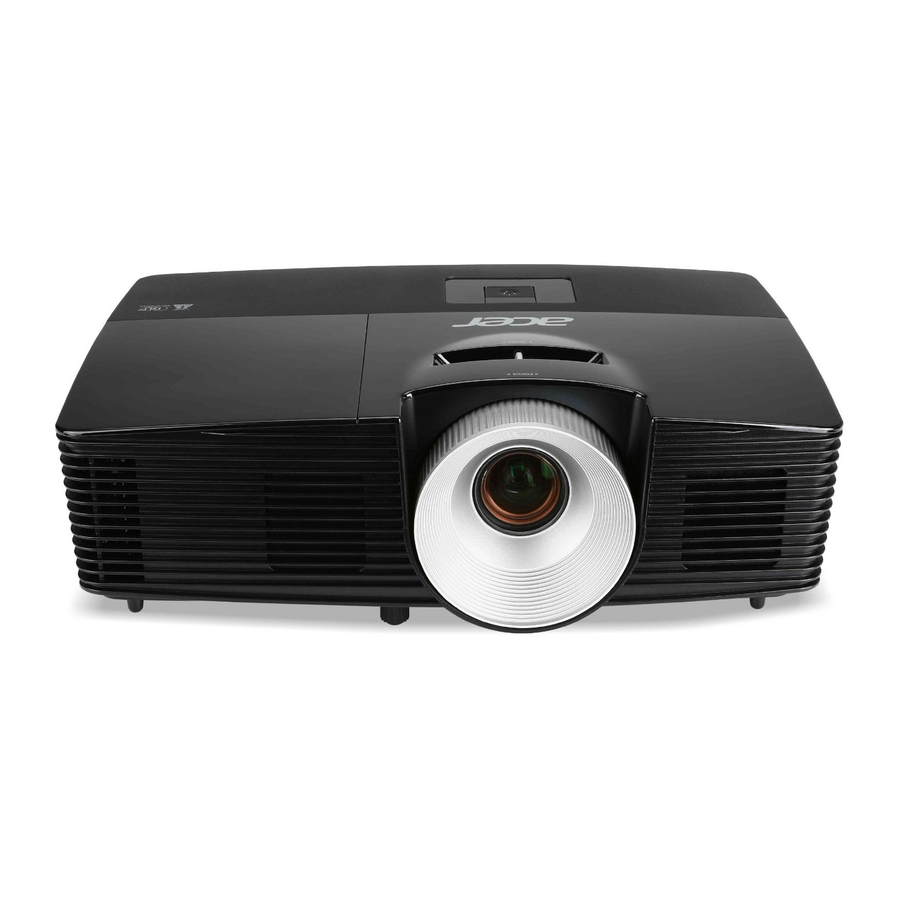

Acer Projektor
P1183/M403/PE-S42
X1183A/D603P/EV-S62T/X114
X1183/D603/EV-S62
P1283n/M413T/PE-X42G
X1283/X1280/D613/EV-X62
H5380BD/E230/HE-720
P1510/P1515/M450/PE-840
H6520BD/E240D/HE-804J
Reihe Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Acer P1183

  • Seite 1 Acer Projektor P1183/M403/PE-S42 X1183A/D603P/EV-S62T/X114 X1183/D603/EV-S62 X113/D600/EV-S60/V10S/AS201 X113H/X113PH/D600D/EV-S60H/V12S/AS211 P1283/M413/PE-X42/V12X/AX316 P1283n/M413T/PE-X42G X1283/X1280/D613/EV-X62 P1383W/X1383WH/M423/PE-W42/V12W/AW316 P1380W/X1380WH/M420/PE-W40/V11W/AW216 H5380BD/E230/HE-720 P1510/P1515/M450/PE-840 H6520BD/E240D/HE-804J X133PWH/D620D/EV-W60H/V13W/AW313 X123PH/D610D/EV-X60H/V13X/AX313 Series- Reihe Benutzerhandbuch...
  • Seite 2 Seriennummer: _________________________________ Kaufdatum: ____________________________________ Gekauft bei: ____________________________________ Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber. „HDMI™, das HDMI-Logo und High-Definition Multimedia Interface sind Handelsmarken oder...
  • Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort

    Informationen für Ihre Sicherheit und Ihren Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel.
  • Seite 4: Auf Die Stromversorgung Achten

    Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an • internen Komponenten und ein Leck der Batterien zu vermeiden. Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden • Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.
  • Seite 5: Instandsetzen Des Produkts

    Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: Das Netzkabel oder der Stecker ist beschädigt, hat einen Schnitt oder ist...
  • Seite 6 Kundendienstpersonal. Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann • herunterfallen und Verletzungen oder Schäden verursachen. Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation • anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren.
  • Seite 7: Vorsicht Mit Dem Gehör

    Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Weitere Informationen zu den WEEE-(Waste from Electrical and Electronics Equipment - Elektro- und Elektronik-Alt- bzw. Schrottgeräte)- Richtlinien finden Sie unter http://www.acer-group.com/public/Sustainability/sustainability01.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. Bildschirm enthalten: „Die Lampe enthält Quecksilber...
  • Seite 8: Das Allererste

    viii Das allererste Benutzungshinweise Was Sie tun sollten: Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem • Reinigungsmittel angefeuchtetes Tuch. Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren •...
  • Seite 9: Inhaltsverzeichnis

    Informationen für Ihre Sicherheit und Ihren Komfort Das allererste viii Benutzungshinweise viii Vorsichtsmaßnahmen viii Einführung Produktmerkmale Lieferumfang Projektor - Übersicht Aussehen des Projektors Bedienfeld Fernbedienungslayout MHL- (Mobile High-Definition Link) Steuerung Inbetriebnahme Anschließen des Projektors Ein-/Ausschalten des Projektors Einschalten des Projektors Ausschalten des Projektors Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes...
  • Seite 10 Sprache Acer LAN-Webseitenverwaltung Anmeldung Home (Startseite) Control Panel (Bedienfeld) Network Setting (Netzwerkeinstellungen) Alert Setting (Alarmeinstellungen) Logout (Abmelden) Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Staubfilter reinigen und austauschen Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
  • Seite 11: Einführung

    Vollbild/4:3/16:9/L.Box als Seitenverhältnis unterstützt Ermöglicht die Projektion von 3D-Inhalten via DLP-Link-Technologie • (Nvidia 3DTV Play-fähig, nur bei den Serien H6520BD/E240D/HE-804J, H5380BD/E230/HE-720) Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften, • lebensechten Bildern Hohe Helligkeit und hohes Kontrastverhältnis • Vielseitige Anzeigemodi (Hell, Präsentation, Standard, Video, Spiel, •...
  • Seite 12: Lieferumfang

    Lieferumfang Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte. Projektor Netzkabel VGA-Kabel 2 x Batterien Sicherheitskarte Benutzerhandbuch (optional) Kurzanleitung Tragetasche Staubfilter (optional) (optional) Fernbedienung...
  • Seite 13: Projektor - Übersicht

    Projektor - Übersicht Aussehen des Projektors Frontseite / Oberseite Beschreibung Beschreibung Fernbedienungsempfänger Zoomhebel Ein-/Ausschalter Fokusring Bedienfeld Projektionsobjektiv Lampenabdeckung Neigungseinstellräder...
  • Seite 14 Rechte Seite / Rückseite <Rechte Seite> <Rückseite> Beschreibung Beschreibung LAN (RJ45-Anschluss für 10/100 M- Composite-Videoeingang Ethernet) S-Videoeingang RS232-Anschluss Monitor-Durchschleifen-Ausgang (nur Mini-USB-Anschluss bei VGA IN 2) Analoger PC-Signal-/HDTV-/ HDMI/MHL-Anschluss (HDMI/MHL, Component-Videoeingangsanschluss HDMI 1/MHL) (VGA, VGA IN, VGA IN 1, VGA IN 2) Sicherheitsleiste Netzanschluss Audioeingangsanschluss (bei S-Video,...
  • Seite 15: Bedienfeld

    Bedienfeld # Symbol Funktion Beschreibung POWER Betriebs-LED LAMP Lampen-LED TEMP Temperatur-LED RESYNC Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingangsquelle synchronisiert. SOURCE Hiermit wird eine andere Eingabequelle aktiviert. Ein/Aus Siehe Beschreibung im Abschnitt „Ein-/ Ausschalten des Projektors“. Mode Drücken Sie „Mode“, um den Anzeigemodus auf Bright (Hell),...
  • Seite 16: Fernbedienungslayout

    Fernbedienungslayout SOURCE SOURCE MEDIA MEDIA MODE HIDE SETUP MODE HIDE SETUP ZOOM RATIO FREEZE ZOOM FREEZE Model No:E-26171 E-26110 LASER MODULE : M-5.2-6.5x10-5.5x5.5 BONTECH ELECTRONICS(K.S) CO ., LTD . No. 2018, Zhonghuayuan west road, Yushan town,Kunshan city, China MC.JG811.009 MC.JG811.008 Symbol Funktion Beschreibung...
  • Seite 17 Mit dieser Taste wechseln Sie zu HDMI/MHL. (keine DVI- Funktion) LAN/WiFi Drücken Sie auf „LAN/WiFi“, um das Bild, das über das Dienstprogramm „Acer LAN webpage management“ drahtgebunden oder drahtlos vom PC zum Projektor übertragen wird, anzuzeigen. Laserpointer Richten Sie die Fernbedienung auf den Bildschirm.
  • Seite 18: Mhl- (Mobile High-Definition Link) Steuerung

    MHL- (Mobile High-Definition Link) Steuerung MHL-Kontrollmodus Navigation SOURCE MEDIA Nächster Modus MHL-Strg. verl. MODE HIDE SETUP MHL-Kontrollmodus ZOOM FREEZE Numerisch Nächster Modus MHL-Strg. verl. Symbol Component Beschreibung MODE • Halten Sie die „MODE“-Taste zum Aktivieren des MHL-Kontrollmodus eine Sekunde gedrückt. •...
  • Seite 19: Inbetriebnahme

    Inbetriebnahme Anschließen des Projektors <Typ 1> DVD-Player, S-Video-Ausgang Digitalempfänger, HDTV-Empfänger D-Sub D-Sub DVD-Player R B G Videoausgang HDTV adapter D-Sub HDMI HDMI D-Sub VGA OUT VGA IN 2 VGA IN 1 S-VIDEO VIDEO / MHL AUDIO IN AUDIO OUT AUDIO IN RS232 USB CTRL RS232...
  • Seite 20 <Typ 2> S-Video-Ausgang D-Sub Videoausgang DVD-Player, Digitalempfänger, HDTV-Empfänger R B G HDTV adapter D-Sub HDMI DVD-Player Beschreibung Beschreibung Netzkabel Audiokabelanschluss/RCA VGA-Kabel RS232-Kabel Audiokabelanschluss/ Anschluss USB-Kabel VGA-auf-Component/HDTV-Adapter HDMI-Kabel 3 RCA Component-Kabel MHL-Kabel (Micro-USB-zu-HDMI) S-Videokabel RJ45-Kabel Composite-Videokabel Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet.
  • Seite 21: Ein-/Ausschalten Des Projektors

    Ein-/Ausschalten des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken der „Ein/Aus“-Taste am Bedienfeld oder der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau.
  • Seite 22: Ausschalten Des Projektors

    Ausschalten des Projektors Hallten Sie die Ein-/Austaste zum Abschalten des Projektors gedrückt. Die folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen“ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde.
  • Seite 23: Einstellen Des Projektionsbildes

    Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an bzw. senken es: Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen. Neigungseinstellrad...
  • Seite 24: So Optimieren Sie Die Bildgröße Und Entfernung

    So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. SVGA/XGA-Reihe • auf Wenn der Projektor z.B. 2,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 46 bis zu 50 Zoll möglich.
  • Seite 25 WXGA-Reihe • auf Wenn der Projektor z.B. 2,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 55 bis zu 60 Zoll möglich. Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 91 cm erforderlich, wenn der Projektor 2,0 m von der Leinwand entfernt steht.
  • Seite 26 720p-Reihe • auf Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 80 bis zu 87 Zoll möglich. Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 130 cm erforderlich, wenn der Projektor 3 m von der Leinwand entfernt steht.
  • Seite 27 1080p-Reihe • auf Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 84 bis zu 92 Zoll möglich. Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 132 cm erforderlich, wenn der Projektor 3 m von der Leinwand entfernt steht.
  • Seite 28: So Erhalten Sie Eine Bevorzugte Bildgröße Durch Justieren Der Entfernung Und Des Zoomfaktors

    So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. SVGA/XGA-Reihe • Um eine Bildgröße von 50 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,0 bis 2,2 m von der Leinwand auf.
  • Seite 29 WXGA-Reihe • Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,0 bis 2,2 m von der Leinwand auf. 60" Gewünschte Bildgröße Höhe: 91 cm Von der Grundlinie bis zur Oberkante des Bildes 2,0 m 2,2 m Gewünschte Entfernung...
  • Seite 30 720p-Reihe • Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,06 bis 2,26 m von der Leinwand auf. 60" Gewünschte Bildgröße Höhe: 89 cm Von der Grundlinie bis zur Oberkante des Bildes 2,06 m 2,26 m Gewünschte Entfernung...
  • Seite 31 1080p-Reihe • Um eine Bildgröße von 50 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,6 bis 1,8 m von der Leinwand auf. 50" Gewünschte Bildgröße Höhe: 72 cm Von der Grundlinie bis zur Oberkante des Bildes 1,6 m 1,8 m Gewünschte Entfernung...
  • Seite 32: Bedienelemente

    Bedienelemente Installationsmenü Es steht Ihnen ein OSD-Installationsmenü für die Installation und Wartung des Projektors zur Verfügung. Verwenden Sie nur dann diese OSD-Funktion, wenn die Meldung „Kein Signal“ auf dem Bildschirm erscheint. Durch das Menü können Sie die Leinwandgröße, die Entfernung, den Fokus, die Trapezkorrektur usw.
  • Seite 33 öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Sie können zu jeder Zeit auf die Taste MENU drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren. Hinweis: Funktionen variieren je nach Modelldefinition.
  • Seite 34: Osd-Menüs

    OSD-Menüs Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs Zur Einblendung des OSD-Menüs drücken Sie "MENU" auf der • Fernbedienung oder am Bedienfeld. Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element •...
  • Seite 35: Farbe

    Farbe Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Für optimierte Helligkeit. • Präsentation: Für Präsentationen – zum Beispiel bei Besprechungen. • Standard: Für normale Umgebung. • Video: Für Videowiedergaben in einer hellen Umgebung. • Spiel: Bei Spielinhalten.
  • Seite 36 Farbtemperatur Modus Mit dieser Funktion können Sie zwischen CT1, CT2 (nativ), CT3 und Benutzer wählen. R-Verstärkung Passt die Rotverstärkung zur Farbtemperaturoptimierung an. G-Verstärkung Passt die Grünverstärkung zur Farbtemperaturoptimierung an. B-Verstärkung Passt die Blauverstärkung zur Farbtemperaturoptimierung an. R-Tendenz Passt die Rottendenz zur Optimierung der Farbtemperatur an. G-Tendenz Passt die Grüntendenz zur Optimierung der Farbtemperatur an.
  • Seite 37: Bild

    Bild Projektion • Front unten: Dies ist die werkseitige Standardeinstellung. • Hinten unten: Bei dieser Funktion wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann. • Hinten oben: Bei dieser Funktion wird das Bild gespiegelt und „auf den Kopf gestellt“.
  • Seite 38 Schärfe Hier können Sie die Schärfe des Bildes einstellen. • Drücken Sie auf , um die Schärfe zu verringern. • Drücken Sie auf , um die Schärfe zu erhöhen. H/V- Auto. V-Trapezkorrektur Trapezkorrektur Passt das vertikale Bild automatisch an. H-Trapezkorrektur passen Sie die Bildverzerrung horizontal an und sorgen für ein quadratischeres Bild.
  • Seite 39: Einstellung

    Funktion „Trapezkorrektur“ auf den Standardwert 0 gestellt und das Seitenverhältnis auf 4:3 gestellt ist. Lesen Sie hierzu den Abschnitt „Bild“. • Ändern Sie die Einstellung der Funktion „Startbild“ von „Acer“ in „Benutzer“. • Drücken Sie die angegebene Taste, um „Bildschirmaufnahme“...
  • Seite 40 Sicherheit Sicherheit Dieser Projektor bietet dem Verwalter eine nützliche Sicherheitsfunktion, um die Benutzung des Projektors zu verwalten. Drücken Sie auf , um die Einstellung der Funktion „Sicherheit“ zu ändern. Wenn die Sicherheitsfunktion aktiviert ist, müssen Sie zuerst das „Administratorkennwort“ eingeben, bevor Sie die Sicherheitseinstellung vornehmen können.
  • Seite 41 Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Benutzerstartbild verrgl Standardmäßig ist die Funktion „Benutzerstartbild verrgl“ auf „Aus“...
  • Seite 42: Verwaltung

    Verwaltung ECO-Modus Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, die Lampenlebensdauer zu verlängern und Rauschen zu reduzieren. Wählen Sie „Aus“, um in den Normalmodus zu wechseln. Große Höhe Zum Einschalte des Große Höhe-Modus wählen Sie „Ein“. Diese Option bewirkt einen ständigen Betrieb der Lüfter bei voller Drehzahl, um den Projektor auch in großen Höhen ausreichend kühlen zu können.
  • Seite 43: Audio

    Audio Lautstärke • Drücken Sie auf , um die Lautstärke zu verringern. • Drücken Sie auf , um die Lautstärke zu erhöhen. Stumm • Wählen Sie „Ein“, um die Tonausgabe verstummen zu lassen. • Wählen Sie „Aus“, um die Lautstärke wiederherzustellen. Ein-/ Diese Funktion erlaubt Ihnen die Lautstärke der Ausschaltlautstärke...
  • Seite 44: Sprache

    Wählen Sie „Ein“, um die DLP-3D-Funktion zu aktivieren. • Ein: Wählen Sie dieses Element, wenn Sie eine DLP-3D- Brille, eine 3D-fähige 120-Hz-Grafikkarte und eine Datei im HQFS-Format oder eine DVD mit entsprechendem SW- Player nutzen. • Aus: Schaltet den 3D-Modus aus. 3D-Format Falls 3D-Inhalte nicht richtig angezeigt werden, können Sie ein 3D-Format wählen, das am besten zu dem angezeigten 3D-Inhalt...
  • Seite 45: Acer Lan-Webseitenverwaltung

    Acer LAN-Webseitenverwaltung Anmeldung Öffnen Sie einen Browser, geben Sie die Server-IP-Adresse (192.168.100.10) zum Aufrufen der nachstehenden Webseite der Acer LAN-Webseitenverwaltung ein. Vor dem Einsatz ist ein Kennwort zur Anmeldung erforderlich. Wählen Sie einen Benutzer. Administrator verfügt über hohe Autorität, kann mehr Aktionen durchführen, wie z.
  • Seite 46: Home (Startseite)

    Home (Startseite) Die Home (Startseite) zeigt den Verbindungsstatus, zusätzlich finden Sie hier drei Hauptfunktionen: Control Panel (Bedienfeld), Network Setting (Netzwerkeinstellungen) und Alert Setting (Alarmeinstellungen). Hinweis: Control Panel (Bedienfeld) und Network Setting (Netzwerkeinstellungen) lassen sich nur über das Administratorkonto aufrufen. Control Panel (Bedienfeld) Endbenutzer können Projektorwerte über diese Seite regeln und anpassen.
  • Seite 47: Network Setting (Netzwerkeinstellungen)

    Network Setting (Netzwerkeinstellungen) Endbenutzer können IP-Adresse, Gruppenname und Kennwort wie gewünscht festlegen. Der Projektor startet automatisch neu, wenn Sie nach dem Ändern von Netzwerkeinstellungen oder Kennwörtern auf „Apply (Anwenden)“ klicken. Hinweis: Group Name (Gruppenname) und Name (Projektorname) dürfen bis zu 32 Zeichen lang sein. Alert Setting (Alarmeinstellungen) Endbenutzer können eMails mit Fehlermeldungen direkt versenden, falls ein Problem mit dem Projektor auftritt.
  • Seite 48: Logout (Abmelden)

    Logout (Abmelden) Wenn Sie auf Logout (Abmelden) klicken, gelangen Sie nach 5 Sekunden wieder zurück zur Anmeldungsseite. Hinweis: Funktionen variieren je nach Modelldefinition.
  • Seite 49: Anhang

    Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •...
  • Seite 50 Bild nur teilweise, • Drücken Sie „RESYNC“ auf der Fernbedienung. rollend oder • Im Fall eines falsch angezeigten Bildes: falsch angezeigt • Führen Sie zuerst die oben beschriebenen (Bei Notebooks) Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus. •...
  • Seite 51 Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer oder 16:9-Seitenverhältnis kodiert ist, müssen Sie DVDWiedergabe gegebenenfalls die folgenden Einstellungen vornehmen: im „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt des Projektors das Format in 4:3.
  • Seite 52: Osd-Meldungen

    OSD-Meldungen Zustand Erläuterung Meldung • Gebläse versagt - Das Systemgebläse funktioniert nicht. Gebläse versagt Die Lampe wird demnächst autom. Ausgeschaltet. • Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie die folgende Meldung.
  • Seite 53: Liste Mit Led- Und Alarm-Definitionen

    Liste mit LED- und Alarm-Definitionen LED-Meldungen Lamp_LED Temp_LED Ein-/Aus-LED Meldung Blau Netzsteckereingang Blinkt ein zu Blinkt ein zu Blinkt ein aus, 100 ms aus, 100 ms zu aus, 100 ms Standby Netzschalter EIN Lampen-Neuversuch Schnell blinkend Ausschalten Schnell (Abkühlung im Gang) blinkend Ein-/Austaste aus (Kühlvorgang...
  • Seite 54: Staubfilter Reinigen Und Austauschen

    Staubfilter reinigen und austauschen Reinigen der Staubfilter Reinigen Sie nach allen 1000 Betriebstunden die Staubfilter. Werden die Filter nicht regelmäßig gereinigt, können sie von Staub verstopft werden und die Belüftung beeinträchtigen. Dies kann zu einer Überhitzung führen und den Projektor beschädigen. Folgen Sie den nachstehenden Schritten: Schalten Sie den Projektor aus.
  • Seite 55: Auswechseln Der Lampe

    Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Die Warnmeldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung Auswechseln empfohlen“...
  • Seite 56: Deckenmontage

    Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an. Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben.
  • Seite 57 Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen. Schraubentyp B Kleinere Unterlegscheibe Große Unterlegscheibe Projektorhalterung Unterstützt den Projektor und ermöglicht Abstandhalter Anpassungen - Zur Wärmezerstreuung Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten.
  • Seite 58 Versstellen Sie gegebenenfalls den Winkel und die Position. Festspannschraube Inbusschlüssel Inbusschlüssel Festspannschraube Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 4 mm sind in der Schraubentüte beigelegt. Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm)
  • Seite 59: Technische Daten

    Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® Auflösung • P1183/M403/PE-S42/X1183A/D603P/EV-S62T/X114/ X1183/D603/EV-S62/X113/D600/EV-S60/V10S/AS201/ X113H/X113PH/D600D/EV-S60H/V12S/AS211-Reihe: Native Auflösung von 800 x 600 SVGA •...
  • Seite 60 Projektionsbildschirmgröße • P1183/M403 PE-S42/X1183A/D603P/EV-S62T/X114/ (diagonal) X1183/D603/EV-S62/X113/D600/EV-S60/V10S/AS201/ X113H/X113PH/D600D/EV-S60H/V12S/AS211/P1283/ M413/PE-X42/V12X/AX316/P1283n/M413T/PE-X42G/ X1283/X1280/D613/EV-X62/X123PH/D610D/ EV-X60H/V13X/AX313-Reihe: 70 cm bis 762 cm • P1383W/X1383WH/M423/PE-W42/V12W/AW316/ P1380W/X1380WH/M420/PE-W40/V11W/AW216/ X133PWH/D620D/EV-W60H/V13W/AW313-Reihe: 69 cm bis 762 cm • H5380BD/E230/HE-720-Reihe: 67 cm bis 762 cm • P1510/P1515/M450/PE-840/H6520BD/E240D/ HE-804J-Reihe: 42" (106 cm) ~ 300" (762 cm) Projektionsentfernung •...
  • Seite 61 Lampentyp • P1183/M403/PE-S42/X1183A/D603P/EV-S62T/X114/ X1183/D603/EV-S62/X113/D600/EV- S60/V10S/ AS201/X113H/X113PH/D600D/EV-S60H/V12S/AS211/ P1283/M413/PE-X42/V12X/AX316/P1283n/M413T/ PE-X42G/X1283/X1280/D613/EV-X62/P1383W/ X1383WH/M423/PE- W42/V12W/AW316/P1380W/ X1380WH/M420/PE-W40/V11W/AW216/H5380BD/ E230/HE-720/X133PWH/D620D/EV-W60H/V13W/ AW313/X123PH/D610D/EV-X60H/V13X/AX313: Vom Benutzer auswechselbare 190-W-Lampe • P1510/P1515/M450/PE- 840/H6520BD/E240D/ HE-804J: Vom Benutzer auswechselbare 240-W- Lampe Trapezkorrektur ±40 Grad Audio P1183/M403/PE-S42/X1183A/D603P/EV-S62T/P1283/ M413/PE-X42/V12X/AX316/P1283n/M413T/PE-X42G/ X1283/X1280/D613/EV-X62/P1383W/X1383WH/M423/ PE-W42/V12W/AW316/P1380W/X1380WH/M420/ PE-W40/V11W/AW216/H5380BD/E230/HE-720/P1510/ P1515/M450/PE-840/H6520BD/E240D/HE-804J: Interner Lautsprecher mit 2 W-Ausgabe...
  • Seite 62 X113H/ X113PH/ P1183/M403/ D600D/ PE-S42/P1283/ EV-S60H/ M413/PE-X42/ X113/ V12S/ V12X/AX316/ D600/ X1183A/ AS211/ P1383W/ EV-S60/ X1280/ X133PWH/ X1383WH/ P1510/ V10S/ D603P/ P1283n/ H6520BD/ D620D/ M423/PE-W42/ P1515/ E/A-Anschlüsse AS201/ EV-S62T/ M413T/ E240D/ EV-W60H/ V12W/AW316/ M450/ X114/ X1283/ PE-X42G HE-804J V13W/ P1380W/...
  • Seite 63: Kompatible Modi

    Kompatible Modi A. VGA analog VGA analog - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 640x480 31,5 640x480 37,9 640x480 37,5 640x480 43,3 640x480 61,9 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768...
  • Seite 64: Hdmi Digital

    VGA analog - erweiterte Breitbild-Frequenz Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] WXGA 1280x768 47,8 1280x768 60,3 1280x768 68,6 1280x720 44,8 1280x720 92,9 1280x800 49,6 *1280x800-RB 119,909 101,6 1440x900 59,9 *1920x1200 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1366x768 47,7 WUXGA 1920x1200-RB 59,94 74,04 VGA analog - Component-Signal...
  • Seite 65 640x480 43,3 640x480 61,9 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768 60,0 1024x768 68,7 1024x768 99,0 SXGA 1152x864 63,8 1152x864 67,5 1152x864 77,1 1280x1024 64,0 1280x1024 77,0 1280x1024 80,0 1280x1024 91,1 QuadVGA...
  • Seite 66 1440x900 59,9 *1920x1200 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1366x768 47,7 WUXGA 1920x1200-RB 59,94 74,04 HDMI - Videosignal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 480i 720x480(1440x480) 59,94 (29,97) 15,7 576i 720x576(1440x576) 50(25) 15,6 480p 720x480 59,94 31,5 576p 720x576 31,6 720p 1280x720 45,0...
  • Seite 67 1080p (SbS, halb) 1920 x1080 67,5 15k-100kHz Horizontale Scanrate: Grafikquellen- 24-120 Hz Vertikale Scanrate: Monitorbereichsgrenzen 165 MHz Max. Pixelrate: C. MHL Digital V.Frequenz H.Frequenz Modi Auflösung [Hz] [kHz] 640x480 59,94/60 31,5 480i 720x480(1440x480) 59,94/60 15,7 576i 720x576(1440x576) 50(25) 15,6 480p 720x480 59,94/60 31,5...
  • Seite 68: Bestimmungen Und Sicherheitshinweise

    Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden.
  • Seite 69: Konformitätserklärung Für Eu-Länder

    Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten...
  • Seite 70: Declaration Of Conformity

    New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail: ru.jan@acer.com And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it...
  • Seite 71: Federal Communications Commission Declaration Of Conformity

    Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
