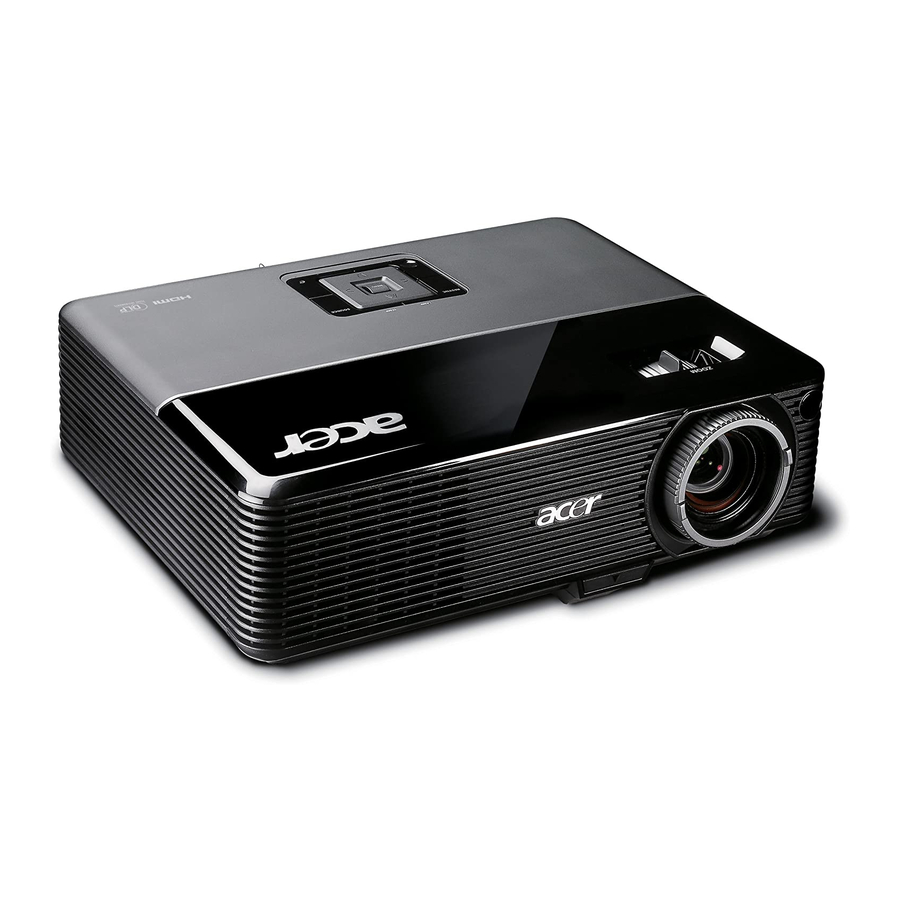

Acer Projektor P1166/P1166P/P1266/P1266P/ P1266n/P1266i/P1270-Reihe Benutzerhandbuch...
Seite 2
Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.
Informationen für Ihre Sicherheit und Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel.
• Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden. • Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.
Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: •...
Seite 6
Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen. • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren. Achten Sie darauf, dass er sicher installiert wird.
Betriebsumgebung für die Verwendung der drahtlosen Funktion (optional) Warnung! Schalten Sie aus Sicherheitsgründen alle drahtlosen oder Rundfunkgeräte aus, wenn Sie das Gerät unter folgenden Bedingungen verwenden. Zu diesen Geräten zählen ein drahtloses lokales Netzwerk (WLAN), Bluetooth-Gerät, 3G-Gerät usw. Denken Sie daran, alle speziellen Regelungen, die in bestimmten Gegenden in Kraft sind, zu befolgen und das Gerät immer auszuschalten, wenn sein Gebrauch verboten ist oder es Störungen oder Gefahren verursachen kann.
viii Hörgeräte. Manche digitale drahtlose Geräte können mit manchen Hörgeräten interferieren. Wenden Sie sich an den Kundendienst, falls eine Interferenz auftritt. Fahrzeuge Hochfrequenzsignale können unsachgemäß installierte oder mangelhaft abgeschirmte elektronische Systeme in Kraftfahrzeugen wie z.B. elektronische Einspritzanlagen, elektronische Antiblockiersysteme, elektronische Geschwindigkeitssteuersysteme und Airbagsysteme beeinträchtigen.
Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte http://global.acer.com/about/ sustainability.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw.
Das allererste: Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes So optimieren Sie die Bildgröße und Entfernung So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Bedienung Installationsmenü Acer Empowering Technologie OSD-Menüs Farbe Bild Verwaltung Einstellungen Audio Timer...
Seite 12
Sprache Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
Technologie verwendet. Zu seinen herausragenden Merkmalen gehören: ® • -Technologie • P1166/P1166P: Native Auflösung von 800 x 600 SVGA P1266/P1266P/P1266n/P1266i/P1270: Native Auflösung von 1024 x 768 XGA 4:3 / 16:9-Seitenverhältnis unterstützt • Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften, lebensechten Bildern •...
Ihren Händler, falls etwas fehlen sollte. Projektor mit Netzkabel VGA-Kabel Objektivabdeckung Composite-Videokabel Sicherheitskarte 2 x Benutzerhandbuch (CD für die P1266i-Reihe) Acer Projector Quick Start Guide Fernbedienung 2 x Schnellstartanleitung 2 x Batterien (Schnellstartanleitung für die P1266i-Reihe) Kabellose Antenne Tragetasche...
Projektor - Übersicht Aussehen des Projektors Frontseite / Oberseite Beschreibung Beschreibung Ein-/Ausschalter Zoomobjektiv Zoomring Höhenverstelltaste Fokusring Bedienfeld Fernbedienungsempfänger Objektivabdeckung Rückseite 5 6 7 8 9 12 13 Beschreibung Beschreibung USB-Anschluss Anschluss für Kensington™-Schloss Die folgenden Elemente gibt es nur in der HDMI-Anschluss P1266n-Reihe: Analoger PC-Signal-/HDTV-/...
TEMP Temperatur-LED Verwenden Sie die Tasten , um Richtungstasten Elemente auszuwählen oder Einstellungen zu ändern. Drücken Sie auf „SOURCE“, um zwischen den SOURCE Quellen RGB, Component, S-Video, Composite, HDTV und HDMI™ umzuschalten. Einmalige Acer-Funktionen: eOpening, eView, Empowering-Taste eTimer, ePower Management.
Richten Sie die Fernbedienung auf den Bildschirm, schalten Sie den Laserpointer durch Gedrückhalten dieser Taste ein. Diese Funktion wird nicht im japanischen Markt unterstützt. Empowering- Einmalige Acer-Funktionen: eOpening, eView, eTimer, ePower Taste Management. KEYSTONE Mit diesen Tasten korrigieren Sie Bildverzerrungen, die durch Kippen des Projektors (±40 Grad) entstehen.
Seite 18
MUTE Mit dieser Taste schalten Sie den Ton ein und aus. WIRELESS Drücken Sie auf „WIRELESS“, um das Bild, das über das Dienstprogramm „Acer eProjection Management" drahtlos vom PC zum Projektor übertragen wird, anzuzeigen. (bei Drahtlos-Modellen) Zifferntasten 0 Verwenden Sie die Tasten „0 bis 9“, um ein Kennwort für die bis 9 Einstellungen „Sicherheit“...
Anschließen des Projektors für die Drahtlos- Funktion Internet WLAN Stromversorgung Beschreibung 1 Netzkabel 2 LAN-Kabel 3 Antenne Hinweis: Nur für die P1266i-Reihe...
Ein-/Ausschalten des Projektors Einschalten des Projektors Entfernen Sie die Linsenkappe (Abb. #1). Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken des "Stromschalters" am Bedienfeld ein. Die Betriebs-LED leuchtet daraufhin blau. Schalten Sie die Signalquelle (Computer, Notebook, Videowiedergabegerät usw.) ein.
Ausschalten des Projektors Drücken Sie den Stromschalter, um den Projektor auszuschalten. Die folgende Meldung erscheint: "Den Stromschalter erneut drücken, um den Ausschaltvorgang fortzusetzen." Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. Das Gebläse arbeitet weiterhin für ca. 2 Minuten, um eine richtige Abkühlung des Systems sicherzustellen.
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an: Drücken Sie auf die Höhenverstelltaste. (Abbildung 1) Heben Sie das Bild bzw. den Projektor in die gewünschte Position (Abbildung #2) und lassen dann die Taste wieder los, damit der Fuß...
So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. indem Sie z.B. auf Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 77 bis zu 92 Zoll möglich.
Seite 25
Oben Oben Bildgröße Bildgröße (Min. Zoomfaktor) (Max. Zoomfaktor) Gewünsc Von der Von der Entfernu Grundlinie Grundlinie Diagonal Diagonal ng (m) bis zum bis zum (Zoll) B (cm) x H (cm) (Zoll) B (cm) x H (cm) <A> Oberrand Oberrand <B> <B>...
So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Höhe Von der Grundlinie bis zum Oberrand des Bildes 1,6 m 2,0 m Gewünschte Entfernung Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen.
Seite 27
Gewünschte Bildgröße Entfernung (m) Oben (cm) Von der Grundlinie bis Max. Min. Diagonal (Zoll) zum Oberrand des B (cm) x H (cm) Zoomfaktor Zoomfaktor <A> Bildes <B> <C> <D> 53 X 40 61 X 46 81 x 61 102 x 76 122 x 91 142 x 107 163 x 122...
Einstellung der ausgewählten Funktion zu ändern. Mit der Taste Pfeil nach rechts öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Sie können zu jeder Zeit auf die Taste MENU drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren.
Acer Empowering Technologie Die Acer Empowering-Taste bietet vier Empowering-Taste von Acer entwickelte, einmalige Funktionen: "Acer eView Management", "Acer eTimer Management" "Acer eOpening Management" und "Acer ePower Management". Drücken Sie auf die Taste „ “ für länger als eine Sekunde, um das OSD-Hauptmenü zu öffnen und damit die Funktion zu modifizieren.
OSD-Menüs Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENÜ“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen.
Farbe Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Für optimierte Helligkeit. • Standard: Für normale Umgebung. • Video: Für Videowiedergaben in einer hellen Umgebung. • Schw. Tafel: Schreibtafel-Modus kann die Anzeigefarbe verbessern, wenn Bilder auf dunkle Oberflächen projiziert werden.
Farbton Hier können Sie die Balance der Farben Rot und Grün einstellen. • Drücken Sie auf , um den Anteil der grünen Farbe in dem Bild zu erhöhen. • Drücken Sie auf , um den Anteil der roten Farbe in dem Bild zu erhöhen.
Seite 33
Hor. Position • Drücken Sie auf , um das Bild nach links zu verschieben. • Drücken Sie auf , um das Bild nach rechts zu verschieben. Ver. Position • Drücken Sie auf , um das Bild nach unten zu verschieben. •...
Hier wählen Sie ein bevorzugtes Startbild aus. Wenn Sie die Einstellung ändern, wird die neue Einstellung erst nach dem Schließen des OSD-Menüs wirksam. • Acer: Das Standard-Startbild des Acer-Projektors. • Benutzer: Das Bild, das durch die Funktion „Bildschirmaufnahme“ aufgenommen wurde, wird verwendet.
Seite 35
Funktion „Trapezkorrektur“ auf den Standardwert 0 gestellt und das Seitenverhältnis auf 4:3 gestellt ist. Lesen Sie hierzu den Abschnitt „Bild“. • Ändern Sie die Einstellung der Funktion „Startbild“ von „Acer“ in „Benutzer“. • Drücken Sie die angegebene Taste, um „Bildschirmaufnahme“...
Seite 36
Ein einmaliges, 6-stelliges „Universalkennwort“ ist auf der Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Benutzerstartbild verrgl •...
Audio Lautstärke • Drücken Sie auf , um die Lautstärke zu verringern. • Drücken Sie auf , um die Lautstärke zu erhöhen. • Stumm Wählen Sie „Ein“, um die Tonausgabe verstummen zu lassen. • Wählen Sie „Aus“, um die Lautstärke wiederherzustellen. •...
Sprache Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie auf oder , um eine bevorzugte Sprache auszuwählen. • Drücken Sie auf , um Ihre Auswahl zu bestätigen.
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •...
Seite 40
Bild nur teilweise, • Drücken Sie auf „RESYNC“ auf der Fernbedienung rollend oder oder am Bedienfeld. falsch angezeigt • Im Fall eines falsch angezeigten Bildes: (Bei Notebooks) • Führen Sie zuerst die oben beschriebenen Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus.
Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer DVD- oder 16:9-Seitenverhältnis kodiert ist, müssen Sie Wiedergabe im gegebenenfalls die folgenden Einstellungen vornehmen: „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt.
OSD-Meldungen Zustand Lösung Meldung Gebläse versagt - Das Systemgebläse funktioniert nicht. Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie auch, ob die Staubfilter installiert sind. Sind die Staubfilter von Staub verstopft, reinigen Sie sie bitte.
Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Wenn das Ende der Lampenlebensdauer naht, wird die Meldung "Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung.
Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an. Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben.
Seite 46
Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen. Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten. Verwenden Sie gegebenenfalls zwei Unterlegscheiben zur zusätzlichen Unterstützung.
Seite 47
Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 3 mm sind in der Schraubentüte beigelegt. Modelle Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß Klein P1166/P1166P/ P1266/P1266P/ P1266n/P1266i/ P1270 -Reihe SCREW M3 DEPTH 10 mm 160mm...
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® Auflösung P1266/P1266P/P1266n/P1266i/P1270 series :Native: XGA (1024 x768), Maximum: UXGA (1600 x 1200),...
Seite 49
E/A-Anschlüsse • Netzanschluss x 1 • VGA-Anschluss x 1 • Composite Video x 1 • S-Video x1 • VGA-Ausgang x1 • HDMI x1 • 3,5mm Eingangsanschluss x 1 • RS232 3-poliger Mini-Anschluss x1 • USB x1: für Fern-Computersteuerung Die folgenden Elemente gibt es nur in der P1266i - Reihe: •...
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden.
Gerät zur maximalen Abschirmung nur im Hause betrieben werden, bzw. unterliegt bei eine Außeninstallation einer Lizenzierung. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. (Bitte besuchen Sie http://global.acer.com/support/certificate.htm für komplette Dokumente.) Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten...
Europäische Union (EU) Die Konformität mit den folgenden harmonisierten Normen gemäß der R&TTE- Richtlinie 1999/5/EG wurde bescheinigt: Artikel 3.1(a) Gesundheit und Sicherheit • EN60950-1:2001 • EN50371:2002 (SAR, general FR device) • • Artikel 3.1(b) EMV EN301 489-1 V1.4.1 (common technical requirement) •...
Seite 57
Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. 254-298-4000 Tel : 254-298-4147 Fax : www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
-. EN301 489-1 V1.6.1 -. EN301 489-17 V1.2.1 Article 3.2 Spectrum Usages -. EN300 328 V1.7.1 -. EN301 893 V1.4.1 (Applicable to 5GHz high performance RLAN). Year to begin affixing CE marking 2008. _______________________________ Easy Lai /Manager Regulation Center, Acer Inc.
