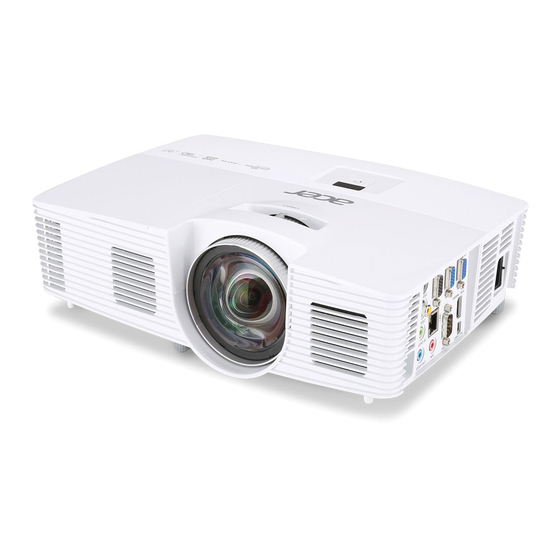

- Seite 1 Acer Projektor S1383WHne/T420DTB/XS-W30HGM/ F1383WHne/S1283Hne/T410DTB/ XS-X30HGM/F1283Hne/S1283e/ T410B/XS-X30M/DNX1322/F1283e/ S1283/T410/XS-X30-Reihe Benutzerhandbuch...
- Seite 2 Seriennummer: _________________________________ Kaufdatum: ____________________________________ Gekauft bei: ____________________________________ Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber. „HDMI™, das HDMI-Logo und High-Definition Multimedia Interface sind Handelsmarken oder...
-
Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort
Informationen für Ihre Sicherheit und Ihren Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. -
Seite 4: Auf Die Stromversorgung Achten
• Lassen Sie keine Gegenstände durch die Schlitze am Gehäuse in das Geräteinnere eindringen. Sie können dadurch mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein. Schütten Sie keine Flüssigkeiten auf das Gerät. •... -
Seite 5: Instandsetzen Des Produkts
Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: •... - Seite 6 Kundendienstpersonal. • Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen. • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren.
-
Seite 7: Vorsicht Mit Dem Gehör
Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Weitere Informationen zu den WEEE-(Waste from Electrical and Electronics Equipment - Elektro- und Elektronik-Alt- bzw. Schrottgeräte)- Richtlinien finden Sie unter http://www.acer-group.com/public/Sustainability/sustainability01.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. Bildschirm enthalten: „Die Lampe enthält Quecksilber... -
Seite 8: Das Allererste
viii Das allererste Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird. -
Seite 9: Inhaltsverzeichnis
Inbetriebnahme Anschließen des Projektors Ein-/Ausschalten des Projektors Einschalten des Projektors Ausschalten des Projektors Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes So optimieren Sie die Bildgröße und Entfernung Bedienelemente Installationsmenü OSD-Menüs Farbe Bild Einstellung Verwaltung Audio Sprache Acer LAN-Webseitenverwaltung Anmeldung... - Seite 10 Startseite Bedienfeld Netzwerkeinstellungen Alarmeinstellungen Abmelden Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Staubfilter reinigen und austauschen <<Typ I>> <<Typ II>> Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
-
Seite 11: Einführung
WXGA-Auflösung (1280 x 800) Vollbild/4:3/16:9/L.Box als Seitenverhältnis unterstützt • Ermöglicht die Projektion von 3D-Inhalten via DLP-Link-Technologie • Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften, lebensechten Bildern • Hohe Helligkeit und hohes Kontrastverhältnis • Vielseitige Anzeigemodi (Hell, Präsentation, Standard, Video, Spiel, Ausbildung, Film, Film dunkel, Sport, Benutzer) sorgen für optimale... -
Seite 12: Lieferumfang
Lieferumfang Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte. Projektor Netzkabel VGA-Kabel 2 x Batterien Sicherheitskarte Benutzerhandbuch (optional) Kurzanleitung Tragetasche Staubfilter (optional) (optional) SOURCE... -
Seite 13: Projektor - Übersicht
Projektor - Übersicht Aussehen des Projektors Frontseite / Oberseite Beschreibung Beschreibung Ein-/Ausschalter Fernbedienungsempfänger Bedienfeld Projektionsobjektiv Lampenabdeckung Neigungseinstellräder Fokusring Objektivabdeckung... - Seite 14 Rechte Seite / Rückseite <Rechte Seite> <Rückseite> VGA IN 2 VGA OUT VGA IN 1 S-VIDEO VIDEO / MHL AUDIO IN AUDIO OUT RS232 USB CTRL Beschreibung Beschreibung Composite-Videoeingang 3,5-mm-Mikrofoneingang S-Videoeingang LAN (RJ45-Anschluss für 10/100 M- Ethernet) Monitor-Durchschleifen-Ausgang RS232-Anschluss (nur bei VGA IN 2) Analoger PC-Signal-/HDTV-/ Mini-USB-Anschluss Component-Videoeingangsanschluss...
-
Seite 15: Bedienfeld
Bedienfeld # Symbol Funktion Beschreibung POWER Betriebs-LED LAMP Lampen-LED TEMP Temperatur-LED RESYNC Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingangsquelle synchronisiert. SOURCE Hiermit wird eine andere Eingabequelle aktiviert. Ein-/Aus Siehe Beschreibung im Abschnitt „Ein-/ Ausschalten des Projektors“. Mode Drücken Sie zur Auswahl eines Anzeigemodus von Hell, Präsentation,... -
Seite 16: Fernbedienungslayout
Fernbedienungslayout SOURCE MEDIA SETUP MODE HIDE ZOOM RATIO FREEZE Symbol Funktion Beschreibung Infrarotsender Sendet Signale an den Projektor. Ein-/Aus Lesen Sie hierzu den Abschnitt „Ein-/Ausschalten des Projektors“. Drücken Sie zur Auswahl des 3D-Modus „3D“. SOURCE Hiermit wird eine andere Eingabequelle aktiviert. MODE Wählen Sie mit der „MODE“-Taste einen Anzeigemodus zwischen Hell, Präsentation, Standard,... - Seite 17 Zur USB-Steuerung und Firmware-Aktualisierung. HDMI/DVI Mit dieser Taste wechseln Sie zu HDMI/MHL. (keine DVI-Funktion) LAN/WiFi Drücken Sie zur Anzeige des mittels „Acer LAN webpage management“-Dienstprogrammes kabelgebunden oder kabellos vom PC an den Projektor übertragenen Bildes die „LAN/WiFi“-Taste. Hinweis: Funktionen variieren je nach Modelldefinition.
-
Seite 18: Mhl- (Mobile High-Definition Link) Steuerung
MHL- (Mobile High-Definition Link) Steuerung MHL-Kontrollmodus Navigation SOURCE MEDIA Nächster Modus MHL-Strg. verl. SETUP MODE HIDE MHL-Kontrollmodus RATIO FREEZE ZOOM Numerisch MHL-Strg. verl. Nächster Modus Symbol Component Beschreibung • MODE Halten Sie die „MODE“-Taste zum Aktivieren des MHL-Kontrollmodus eine Sekunde gedrückt. •... -
Seite 19: Inbetriebnahme
Inbetriebnahme Anschließen des Projektors S-Video-Ausgang DVD-Player, Digitalempfänger, HDTV-Empfänger D-Sub D-Sub DVD-Player R B G Videoausgang HDTV adapter D-Sub HDMI HDMI D-Sub VGA OUT VGA IN 2 VGA IN 1 S-VIDEO VIDEO / MHL AUDIO IN AUDIO OUT RS232 USB CTRL RS232 RS232 Internet... - Seite 20 Beschreibung Beschreibung Netzkabel Audiokabelanschluss/RCA VGA-Kabel RS232-Kabel Mikrofonkabel USB-Kabel VGA-auf-Component/HDTV-Adapter HDMI-Kabel 3 RCA Component-Kabel MHL-Kabel (Micro-USB-zu-HDMI) S-Videokabel RJ45-Kabel Composite-Videokabel Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet. Hinweis: Funktionen variieren je nach Modelldefinition.
-
Seite 21: Ein-/Ausschalten Des Projektors
Ein-/Ausschalten des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken der „Ein/Aus“-Taste am Bedienfeld oder der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau. -
Seite 22: Ausschalten Des Projektors
Ausschalten des Projektors Hallten Sie die Ein-/Austaste zum Abschalten des Projektors gedrückt. Die folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen“ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. -
Seite 23: Einstellen Des Projektionsbildes
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an bzw. senken es: Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen. Neigungseinstellrad... -
Seite 24: So Optimieren Sie Die Bildgröße Und Entfernung
So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. • XGA-Reihe Wenn der Projektor z. B. 1,0 m von der Leinwand entfernt ist, ist eine gute Bildqualität mit einer Bildgröße von etwa 80 Zoll möglich. - Seite 25 • WXGA-Reihe Wenn der Projektor z. B. 1,0 m von der Leinwand entfernt ist, ist eine gute Bildqualität mit einer Bildgröße von etwa 89 Zoll möglich. Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 135 cm erforderlich, wenn der Projektor 1,0 m von der Leinwand entfernt steht.
-
Seite 26: Bedienelemente
öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Sie können zu jeder Zeit auf die Taste MENU drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren. Hinweis: Funktionen variieren je nach Modelldefinition. -
Seite 27: Osd-Menüs
OSD-Menüs Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENU“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen. -
Seite 28: Farbe
Farbe Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Für optimierte Helligkeit. • Präsentation: Für Präsentationen – zum Beispiel bei Besprechungen. • Standard: Für normale Umgebung. • Video: Für Videowiedergaben in einer hellen Umgebung. • Ausbildung: Für Bildungsumgebung. - Seite 29 DynamicBlack Zum automatischen Optimieren der Anzeige dunkler Filmszenen „Ein“ wählen; dadurch werden diese detaillierter gezeigt. Gamma Diese Funktion beeinflusst die Anzeige einer dunklen Szene. Mit einem höheren Gammawert erscheinen dunkle Szenen heller. Hinweis: Die Funktionen „Farbsättigung“ und „Farbton“ werden im Computer- und HDMI-Modus nicht unterstützt.
-
Seite 30: Bild
Bild Projektion • Front unten: Dies ist die werkseitige Standardeinstellung. • Hinten unten: Bei dieser Funktion wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann. • Hinten oben: Bei dieser Funktion wird das Bild gespiegelt und „auf den Kopf gestellt“. - Seite 31 HDMI-Farbbereich Hiermit wird der Farbbereich der HDMI-Bilddaten eingestellt; gleichzeitig werden Fehler bei der Farbanzeige korrigiert. • Auto: Die Einstellung erfolgt automatisch durch vom Player gesandte Daten. • Begr. Bereich: Für das Eingangsbild wird ein eingeschränkter Farbbereich genutzt. • Vollst. Ber.: Für das Eingangsbild wird der gesamte Farbbereich genutzt.
-
Seite 32: Einstellung
Zeigen, Klicken und Ziehen auf das projizierte Bild. Dadurch erhalten Sie mehr Flexibilität beim Bedienen Ihres Computers, ohne direkt neben ihm stehen zu müssen. Stiftfunktion Wählen Sie zur Nutzung des Acer SmartPen „Ein“ zum Aktivieren dieser Funktion. Verb.-Kanal Stellen Sie einen Kanal zum Differenzieren zwischen Projektoren und zum Kommunizieren mit dem Acer SmartPen ein. - Seite 33 Quelle festlegen Der Projektor sucht nach anderen Signalen, wenn das momentane Eingabesignal verlorengegangen ist und Quelle festlegen auf „Aus“ eingestellt ist. Wenn Quelle festlegen auf „Ein“ eingestellt ist, wird der aktuelle Quellkanal „verriegelt“, bis Sie mit der „Source“-Taste an der Fernbedienung den nächsten Kanal aufrufen.
- Seite 34 Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Benutzerstartbild verrgl Standardmäßig ist die Funktion „Benutzerstartbild verrgl“ auf „Aus“...
- Seite 35 SmartPen > Stiftfunktion. Die Verbindungsleuchte des Stifts beginnt zu blinken. 6. Wenn die grüne Leuchte leuchtet, ist die Verbindung erfolgreich hergestellt. 7. Richten Sie die Stift zum Zeigen, Klicken und Ziehen auf die Projektionsfläche. Hinweis 2: Übersicht über den Acer SmartPen Beschreibung Oberseite Spitze Linke Maustaste Rechte Maustaste...
- Seite 36 Hinweis 4: Weitere Hinweise zur Nutzung des Stifts 1. Stehen Sie nicht zu weit von der Projektionsfläche entfernt. Je näher Sie sich an der Projektionsfläche befinden, desto besser die Leistung des Stifts. 2. Halten Sie den Stift wie eine Fernbedienung oder einen Schreibstift. 3.
-
Seite 37: Verwaltung
Verwaltung ECO-Modus Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, die Lampenlebensdauer zu verlängern und Rauschen zu reduzieren. Wählen Sie „Aus“, um in den Normalmodus zu wechseln. Konstante Helligkeit Wählen Sie für konstante Helligkeit „Ein“. Wählen Sie „Aus“, um in den Normalmodus zu wechseln. -
Seite 38: Audio
Audio Lautstärke • Drücken Sie auf , um die Lautstärke zu verringern. • Drücken Sie auf , um die Lautstärke zu erhöhen. Mikrofon-/ Passen Sie die Lautstärke vom „MIC“- oder „Audio In“-Anschluss Audioeingang • Stumm Wählen Sie „Ein“, um die Tonausgabe verstummen zu lassen. -
Seite 39: Sprache
Wählen Sie „Ein“, um die DLP-3D-Funktion zu aktivieren. • Ein: Wählen Sie dieses Element, wenn Sie eine DLP-3D- Brille, eine 3D-fähige 120-Hz-Grafikkarte und eine Datei im HQFS-Format oder eine DVD mit entsprechendem SW- Player nutzen. • Aus: Schaltet den 3D-Modus aus. 3D-Format Falls 3D-Inhalte nicht richtig angezeigt werden, können Sie ein 3D-Format wählen, das am besten zu dem angezeigten 3D-Inhalt... -
Seite 40: Acer Lan-Webseitenverwaltung
Acer LAN-Webseitenverwaltung Anmeldung Öffnen Sie einen Browser, geben Sie die Server-IP-Adresse (192.168.100.10) zum Aufrufen der nachstehenden Webseite der Acer LAN-Webseitenverwaltung ein. Vor dem Einsatz ist ein Kennwort zur Anmeldung erforderlich. Wählen Sie einen Benutzer. Administrator verfügt über hohe Autorität, kann mehr Aktionen durchführen, wie z. -
Seite 41: Startseite
Startseite Die Startseite zeigt den Verbindungsstatus, zusätzlich finden Sie hier drei Hauptfunktionen: Bedienfeld, Netzwerkeinstellungen und Alarmeinstellungen. Hinweis: Bedienfeld und Netzwerkeinstellungen lassen sich nur über das Administratorkonto aufrufen. Bedienfeld Endbenutzer können Projektorwerte über diese Seite regeln und anpassen. -
Seite 42: Netzwerkeinstellungen
Netzwerkeinstellungen Endbenutzer können IP-Adresse, Gruppenname und Kennwort wie gewünscht festlegen. Der Projektor startet automatisch neu, wenn Sie nach dem Ändern von Netzwerkeinstellungen oder Kennwörtern auf „Anwenden“ klicken. Hinweis: Gruppenname und Projektorname dürfen bis zu 32 Zeichen lang sein. Alarmeinstellungen Endbenutzer können eMails mit Fehlermeldungen direkt versenden, falls ein Problem mit dem Projektor auftritt. -
Seite 43: Abmelden
Abmelden Wenn Sie auf Abmelden klicken, gelangen Sie nach 5 Sekunden wieder zurück zur Anmeldungsseite. Hinweis: Funktionen variieren je nach Modelldefinition. -
Seite 44: Anhang
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung •... - Seite 45 • Bild nur teilweise, Im Fall eines falsch angezeigten Bildes: rollend oder • Führen Sie zuerst die oben beschriebenen falsch angezeigt Schritte für Punkt 2 zur Einstellung der (Bei Notebooks) Auflösung des Computers aus. • Schalten Sie die Ausgabeeinstellungen um, indem Sie z.B.
- Seite 46 Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer oder 16:9-Seitenverhältnis kodiert ist, müssen Sie DVDWiedergabe gegebenenfalls die folgenden Einstellungen vornehmen: im „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt des Projektors das Format in 4:3.
-
Seite 47: Osd-Meldungen
OSD-Meldungen Zustand Erläuterung Meldung • Gebläse versagt - Das Systemgebläse funktioniert nicht. Gebläse versagt. Die Lampe wird demnächst autom. Ausgeschaltet. • Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie die folgende Mitteilung. -
Seite 48: Liste Mit Led- Und Alarm-Definitionen
Liste mit LED- und Alarm-Definitionen LED-Meldungen Lamp_LED Temp_LED Power_LED Meldung Blau Netzsteckereingang Blinkt ein zu Blinkt ein zu Blinkt ein zu aus, 100 ms aus, 100 ms aus, 100 ms Standby Netzschalter EIN Lampen-Neuversuch Schnell blinkend Ausschalten Schnell (Abkühlung im Gang) blinkend Ein-/Austaste aus (Kühlvorgang... -
Seite 49: Staubfilter Reinigen Und Austauschen
Staubfilter reinigen und austauschen <<Typ I>> Reinigen der Staubfilter Reinigen Sie nach allen 1000 Betriebstunden die Staubfilter. Werden die Filter nicht regelmäßig gereinigt, können sie von Staub verstopft werden und die Belüftung beeinträchtigen. Dies kann zu einer Überhitzung führen und den Projektor beschädigen. - Seite 50 <<Typ II>> Staubschildpaket ersetzen Folgen Sie den nachstehenden Schritten: 3D-Staubfilter ersetzen Schalten Sie den Projektor aus. Warten Sie, bis die Betriebs-LED aufhört zu blinken, bevor Sie das Netzkabel herausziehen. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. Lösen Sie die Schraube am 3D-Staubfilter mit einem Schraubendreher. (Abbildung 1) Entfernen Sie den 3D-Staubfilter.
-
Seite 51: Auswechseln Der Lampe
Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Die Warnmeldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung. -
Seite 52: Deckenmontage
Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an. Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben. - Seite 53 Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen. Schraubentyp B Kleinere Unterlegscheibe Große Unterlegscheibe Projektorhalterung Unterstützt den Projektor und ermöglicht Abstandhalter Anpassungen - Zur Wärmezerstreuung Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten.
- Seite 54 Versstellen Sie gegebenenfalls den Winkel und die Position. Festspannschraube Inbusschlüssel Inbusschlüssel Festspannschraube Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 4 mm sind in der Schraubentüte beigelegt. Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm)
-
Seite 55: Technische Daten
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® Auflösung • S1283Hne/T410DTB/XS-X30HGM/F1283Hne/S1283e/ T410B/XS-X30M/DNX1322/S1283/T410/XS-X30- Reihe: Tatsächliche XGA-Auflösung von 1024 x 768 •... - Seite 56 Batterien x 2 (für Fernbedienung) (optional) • Bedienungsanleitung (CD-ROM) x 1 • Kurzanleitung x 1 • Sicherheitskarte x 1 • Tragetasche x 1 (optional) S1283Hne/T410DTB/ S1383WHne/T420DTB/ S1283e/T410B/XS-X30M/ E/A-Anschlüsse XS-X30HGM/ XS-W30HGM/ S1283/T410/XS-X30 F1283Hne F1383WHne Netzanschluss VGA IN 1 VGA IN 2...
- Seite 57 S1283Hne/T410DTB/ S1383WHne/T420DTB/ S1283e/T410B/XS-X30M/ E/A-Anschlüsse XS-X30HGM/ XS-W30HGM/ S1283/T410/XS-X30 F1283Hne F1383WHne Mini-USB x 1 (zur Firmware- Aktualisierung) Mikrofoneingang Hinweis: Das Design und die technischen Daten können ohne Ankündigung geändert werden.
-
Seite 58: Kompatible Modi
Kompatible Modi A. VGA analog VGA analog - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 640x480 31,5 640x480 37,9 640x480 37,5 640x480 43,3 640x480 61,9 SVGA 800x600 35,2 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 120 (RB) 76,3 1024x768 48,4 1024x768... -
Seite 59: Hdmi Digital
VGA analog - erweiterte Breitbild-Frequenz Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] WXGA 1280x768 47,8 1280x768 60,3 1280x768 68,6 1280x720 45,0 1280x720 92,9 1280x800 49,7 *1280x800 101,6 1440x900 55,9 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1366x768 47,7 WUXGA 1920x1200-RB 60 (RB) 74,0 VGA analog - Component-Signal Modi... - Seite 60 640x480 61,9 SVGA 800x600 35,2 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 120 (RB) 76,3 1024x768 48,4 1024x768 56,5 1024x768 60,0 1024x768 68,7 1024x768 120 (RB) 97,6 SXGA 1152x864 63,8 1152x864 67,5 1152x864 77,1 1280x1024 64,0 1280x1024 77,0 1280x1024 80,0 1280x1024...
- Seite 61 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1366x768 47,7 WUXGA 1920x1200-RB 60 (RB) 74,0 HDMI - Videosignal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 480i 720x480(1440x480) 59,94 (29,97) 15,7 576i 720x576(1440x576) 50(25) 15,6 480p 720x480 59,94 31,5 576p 720x576 31,3 720p 1280x720 45,0 720p 1280x720...
- Seite 62 15 k-102 kHz Horizontale Scanrate: Grafikquellen- 24-120 Hz Vertikale Scanrate: Analog: 165 MHz Monitorbereichsgrenzen Max, Pixelrate: Digital: 165 MHz C. MHL Digital (*) V.Frequenz H.Frequenz Modi Auflösung [Hz] [kHz] 640x480 59,94/60 31,5 480i 720x480(1440x480) 59,94/60 15,7 576i 720x576(1440x576) 50(25) 15,6 480p 720x480 59,94/60...
-
Seite 63: Bestimmungen Und Sicherheitshinweise
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. -
Seite 64: Konformitätserklärung Für Eu-Länder
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten... -
Seite 65: Declaration Of Conformity
New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail: ru.jan@acer.com And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it... -
Seite 66: Federal Communications Commission Declaration Of Conformity
Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
