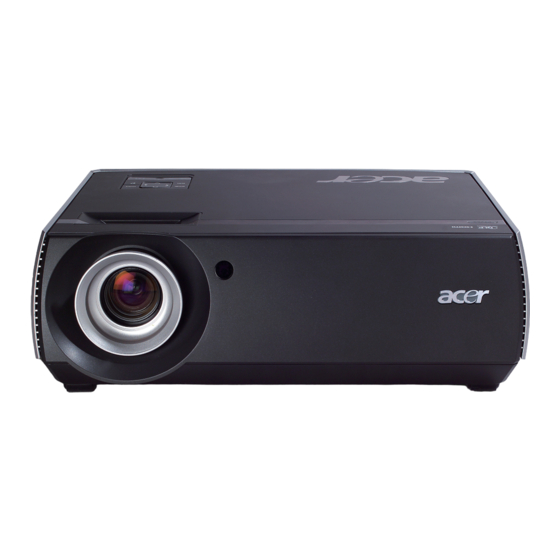

Acer Projektor P7270/P7270i/P7280/P7280i -Reihe Benutzerhandbuch...
Seite 2
Modellnummer : ____________________________ Seriennummer: _____________________________ Kaufdatum: ________________________________ Gekauft bei: _______________________________ Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber. „HDMI , das HDMI-Logo und High-Definition Multimedia Interface sind Handelsmarken oder...
Informationen für Ihre Sicherheit und Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel.
• Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden. • Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.
Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: •...
Seite 6
Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen. • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren. Achten Sie darauf, dass er sicher installiert wird.
Betriebsumgebung für die Verwendung der drahtlosen Funktion (optional) Warnung! Schalten Sie aus Sicherheitsgründen alle drahtlosen oder Rundfunkgeräte aus, wenn Sie das Gerät unter folgenden Bedingungen verwenden. Zu diesen Geräten zählen ein drahtloses lokales Netzwerk (WLAN), Bluetooth-Gerät, 3G-Gerät usw. Denken Sie daran, alle speziellen Regelungen, die in bestimmten Gegenden in Kraft sind, zu befolgen und das Gerät immer auszuschalten, wenn sein Gebrauch verboten ist oder es Störungen oder Gefahren verursachen kann.
viii Hörgeräte. Manche digitale drahtlose Geräte können mit manchen Hörgeräten interferieren. Wenden Sie sich an den Kundendienst, falls eine Interferenz auftritt. Fahrzeuge Hochfrequenzsignale können unsachgemäß installierte oder mangelhaft abgeschirmte elektronische Systeme in Kraftfahrzeugen wie z.B. elektronische Einspritzanlagen, elektronische Antiblockiersysteme, elektronische Geschwindigkeitssteuersysteme und Airbagsysteme beeinträchtigen.
Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte http://global.acer.com/about/ sustainability.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw.
Das allererste: Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.
Ausschalten des Projektors Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes So optimieren Sie die Bildgröße und Entfernung So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Bedienung Acer Empowering Technologie OSD-Menüs Farbeinstellungen Bildeinstellungen Management-Einstellungen Audioeinstellungen PIP-Einstl.
Seite 12
Fehlerbehebung Liste mit LED- und Alarm-Definitionen Reinigen und Auswechseln der Staubfilter Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
Bequemer Lampenaustausch aufgrund des Toplader-Lampdesigns • Geringer Stromverbrauch und ökonomischer (ECO) Modus zur Verlängerung der Lampenlebensdauer • Empowering Key zeigt sich in den Acer Empowering Technology- Dienstprogrammen (Acer eView, eTimer, eOpening Management) für mühelose Einstellungen • Mit DVI- und HDMI -Anschlüssen, die HDCP unterstützen...
3 RCA Component-Kabel S-Videokabel Tragetasche Sicherheitskarte Acer Projector Quick Start Guide 2 x Benutzerhandbuch (CD Fernbedienung 2 x Schnellstartanleitung für die P7270i/P7280i-Reihe) (Schnellstartanleitung für die P7270i/P7280i-Reihe) 2 x Batterien 2 x Staubfilter Kabellose Antenne (P7270i/P7280i-Reihe) Batteriepack mit einem handlichen USB PnP-...
Audioausgangsanschluss für drahtlose 10 S-Videoeingangsanschluss Ausgaben 11 Composite-Videoeingangsanschluss Rückstellungsknopf Audioeingangsanschluss (VGA IN 2/ Betriebs-LED für die drahtlose Funktion Component/S-Video/Composite) Hinweis: "*" Nur für die P7270i/P7280i-Reihe. Bedienfeld Funktion Beschreibung Durch Drücken dieser Taste wird der Projektor RESYNC automatisch mit der Eingabequelle synchronisiert.
Fernbedienung -Layout Funktion Beschreibung Infrarotsender Damit werden Signale an den Projektor gesendet. Laser-Pointer Richten Sie die Fernbedienung auf den Bildschirm. Siehe Beschreibung im Abschnitt „Ein-/Ausschalten des Stromschalter Projektors“. Durch Drücken dieser Taste wird der Projektor automatisch RESYNC mit der Eingabequelle synchronisiert. FREEZE Mit dieser Taste halten Sie das Bild auf dem Bildschirm an.
Seite 18
(480p/576p/720p/1080i), YCbCr (480i/576i) und HDCP-Signale. HDMI™ Mit dieser Taste wechseln Sie die Quelle auf HDMI™. Verwenden Sie die Tasten „0~9“, um ein Kennwort für die Zifferntasten Einstellungen „Sicherheit“ einzugeben. Hinweis: "*" Nur für die P7270i/P7280i-Reihe. "#" Nicht unterstützt in Japan.
Seite 19
Hinweis: (Nur für die P7270i/P7280i-Reihe)
Inbetriebnahme Anschließen des Projektors Beschreibung Beschreibung 1 Netzkabel 8 DVI-Kabel 2 VGA-Kabel 9 HDMI-Kabel 3 Composite-Videokabel 10 3 RCA Component-Kabel 4 USB-Kabel 11 RS232-Kabel 5 VGA-auf-Component/HDTV-Adapter 12 Audiokabel mit Cinch-Anschluss 6 S-Videokabel 13 SPDIF-Kabel Audiokabelanschluss für die verdrahtete 7 Audiokabelanschluss/ Anschluss Fernbedienung Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der...
Installieren der Staubfilter des Projektors Dieser Projektor hat eine Staubfrei-Funktion. Folgen Sie den nachstehenden Schritten: Nehmen Sie zwei Staubfilter aus der Zubehörpackung heraus. Schieben Sie den Staubfilter hinein (Abbildung #1). Drehen Sie mit Hilfe einer passenden Münze den Deckelriegel (Abbildung #2) im Uhrzeigersinn (Abbildung #3).
Anschließen des Projektors für die Drahtlos- Funktion Beschreibung 1 Netzkabel 2 Audiokabelanschluss 3 LAN-Kabel 4 Antenne Hinweis: Nur für die P7270i/P7280i-Reihe...
Ein-/Ausschalten des Projektors Einschalten des Projektors Entfernen Sie die Linsenkappe (Abb. #1). Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken des „Stromschalters“ am Bedienfeld ein. Die Betriebs-LED leuchtet daraufhin blau. Schalten Sie die Signalquelle (Computer, Notebook, Videowiedergabegerät usw.) ein.
Ausschalten des Projektors Drücken Sie zweimal die Taste „Stromschalters“, um den Projektor auszuschalten. Die folgende Nachricht wird für ca. 10 Sekunden angezeigt. „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen“ Nach dem Starten des Ausschaltvorgangs blinkt die Betriebs-LED schnell rot und das Gebläse arbeitet weiterhin für ungefähr 120 Sekunden.
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an: Drücken Sie auf die Höhenverstelltaste. (Abbildung #1) Heben Sie das Bild bzw. den Projektor in die gewünschte Position (Abbildung #2) und lassen dann die Taste wieder los, damit der Fuß...
So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. indem Sie z.B. auf Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 78 bis zu 94 Zoll möglich.
Seite 27
Oben Oben Bildgröße Bildgröße (Min. Zoomfaktor) (Max. Zoomfaktor) Gewünsc Von der Von der Entfernu Grundlinie Grundlinie Diagonal Diagonal ng (m) bis zum bis zum (Zoll) B (cm) x H (cm) (Zoll) B (cm) x H (cm) <A> Oberrand Oberrand <B> <B>...
So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. Wenn Sie z.B. eine Bildgröße von 50" haben möchten, dann platzieren Sie bitte den Projektor 1,6 m bis zu 1,9 m von der Leinwand entfernt und justieren entsprechend den Zoomfaktors.
Seite 29
Gewünschte Bildgröße Entfernung (m) Oben (cm) Von der Grundlinie bis Max. Min. Diagonal (Zoll) zum Oberrand des B (cm) x H (cm) Zoomfaktor Zoomfaktor <A> Bildes <B> <C> <D> 63 x 47 81 x 61 102 x 76 122 x 91 142 x 107 163 x 122 183 x 137...
Bedienung Acer Empowering Technologie Die Acer Empowering-Taste bietet drei Empowering-Taste von Acer entwickelte, einmalige Funktionen: „Acer eView Management“, „Acer eTimer Management“ und „Acer eOpening Management“. Drücken Sie auf die Taste „ “ für länger als eine Sekunde, um das OSD-Hauptmenü zu öffnen und damit die Funktion zu modifizieren.
OSD-Menüs Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENÜ“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen.
Farbeinstellungen Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Für optimierte Helligkeit. • Standard: Für normale Umgebung. • Video: Für Videowiedergaben in einer hellen Umgebung. • Schw. Tafel: Schreibtafel-Modus kann die Anzeigefarbe verbessern, wenn Bilder auf dunkle Oberflächen projiziert werden.
Farbton Hier können Sie die Balance der Farben Rot und Grün einstellen. • Drücken Sie auf , um den Anteil der grünen Farbe in dem Bild zu erhöhen. • Drücken Sie auf , um den Anteil der roten Farbe in dem Bild zu erhöhen.
Seite 34
Hinten unten • Bei dieser Funktion wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann. Hinten oben • Bei dieser Funktion wird das Bild gespiegelt und „auf den Kopf gestellt“. So kann das Projektionsbild eines an der Decke befestigten Projektors auf eine durchscheinende Leinwand geworfen werden.
Funktion „Trapezkorrektur“ auf den Standardwert 0 gestellt und das Seitenverhältnis auf 4:3 gestellt ist. Lesen Sie hierzu den Abschnitt „Bildeinstellungen“. • Ändern Sie die Einstellung der Funktion „Startbild“ von „Acer“ in „Benutzer“. • Drücken Sie die angegebene Taste, um „Bildschirmaufnahme“...
Seite 36
Lampenstd. Hier wird die gesamte Betriebszeit der Lampe angezeigt (in Stunden). Lampenwechsel Aktivieren Sie diese Funktion, um sich an das Auswechseln der Lampe 30 Stunden vor dem Erreichen der Lampenstandzeit durch Erinnerung eine Anzeige aufmerksam machen zu lassen. Reset Lampe Wählen Sie „Ja“...
Ein einmaliges, 6-stelliges „Universalkennwort“ ist auf der Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Benutzerstartbild verrgl •...
Zeiteinstellungen Timer-Start • Drücken Sie auf , um den Timer zu starten oder zu beenden. Timer-Intervall • Drücken Sie auf oder , um die Timer-Periode einzustellen. • Timer-Lautstärke Diese Funktion erlaubt Ihnen die Lautstärke der Benachrichtigung beim Starten und Beenden der Timerfunktion einzustellen.
Spracheinstellungen Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie auf oder , um eine bevorzugte Sprache auszuwählen. • Drücken Sie auf , um Ihre Auswahl zu bestätigen.
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •...
Seite 41
Bild nur teilweise, • Drücken Sie auf „RESYNC“ auf der Fernbedienung rollend oder oder am Bedienfeld. falsch angezeigt • Im Fall eines falsch angezeigten Bildes: (Bei Notebooks) • Führen Sie zuerst die oben beschriebenen Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus.
Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer DVD- oder 16:9-Seitenverhältnis kodiert ist, müssen Sie Wiedergabe im gegebenenfalls die folgenden Einstellungen vornehmen: „Breitbild“- • Wenn Sie einen DVD-Titel im LBX (Letterbox)-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt.
OSD-Meldungen Zustand Lösung Meldung Gebläse versagt - Das Systemgebläse funktioniert nicht. Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie auch, ob die Staubfilter installiert sind. Sind die Staubfilter von Staub verstopft, reinigen Sie sie bitte.
Reinigen und Auswechseln der Staubfilter Reinigen der Staubfilter Reinigen Sie nach allen 1000 Betriebstunden die Staubfilter. Werden die Filter nicht regelmäßig gereinigt, können sie von Staub verstopft werden und die Belüftung beeinträchtigen. Dies kann zu einer Überhitzung führen und den Projektor beschädigen.
Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Wenn das Ende der Lampenlebensdauer naht, wird die Meldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung.
Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an. Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben.
Seite 48
Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen. Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten. Verwenden Sie gegebenenfalls zwei Unterlegscheiben zur zusätzlichen Unterstützung.
Seite 49
Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 3 mm sind in der Schraubentüte beigelegt. Modelle Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß Klein P7270/P7270i/ P7280/P7280i - Reihe 145 mm...
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® Auflösung P7270/P7270i/P7280/P7280i -Reihe Native: XGA (1024 x 768), Maximum: UXGA (1600 x 1200), WSXGA+ (1680 x 1050) Computerkompatibilität...
Seite 51
• 3,5mm Eingangsanschluss x 1: für eine verdrahtete IR-Fernbedienung • RS232 3-poliger Mini-Anschluss x1 • USB x1: für Fern-Computersteuerung Die folgenden Elemente gibt es nur in der P7270i/ P7280i -Reihe: • Kabellose Antenne x1 • RJ45-LAN-Eingang x 1 • 3,5mm Ausgangsanschluss x 1 für eine drahtlose...
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden.
Gerät zur maximalen Abschirmung nur im Hause betrieben werden, bzw. unterliegt bei eine Außeninstallation einer Lizenzierung. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. (Bitte besuchen Sie http://global.acer.com/support/certificate.htm für komplette Dokumente.) Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten...
Europäische Union (EU) Die Konformität mit den folgenden harmonisierten Normen gemäß der R&TTE- Richtlinie 1999/5/EG wurde bescheinigt: • Artikel 3.1(a) Gesundheit und Sicherheit EN60950-1:2001 • EN50371:2002 (SAR, general FR device) • Artikel 3.1(b) EMV • EN301 489-1 V1.4.1 (common technical requirement) •...
Seite 60
Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. 254-298-4000 Tel : 254-298-4147 Fax : www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following...
