Komponenten der Systemplatine

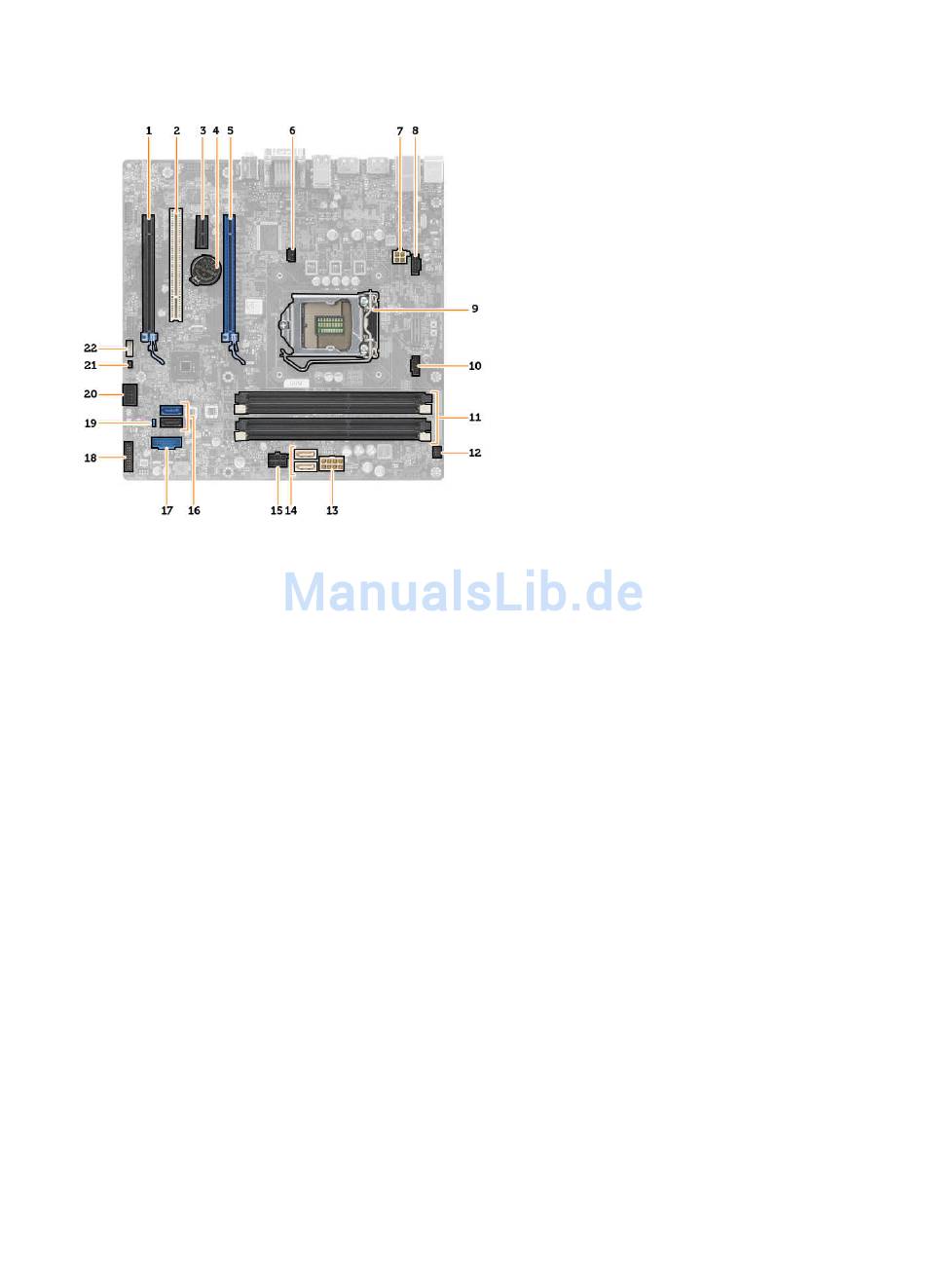

Abbildung 1. Komponenten der Systemplatine
1. PCI-Express x16-Steckplatz (verkabelt als x4)
2. PCI Steckplatz
3. PCIe x1-Steckplatz
4. Knopfzellenakku
5. PCI Express x16-Steckplatz
6. Anschluss für Gehäuseeingriffschalter
7. 4-poliger CPU-Stromversorgungsanschluss
8. Systemlüfteranschluss
9. CPU-Sockel
10. Anschluss des Kühlkörperventilators
11. DDR DIMM-Speichersteckplätze (4)
12. Betriebsschalter-Anschluss auf der Vorderseite
13. Stromanschluss (8-polig)
14. SATA-Anschlüsse
15. Stromversorgungsanschluss für Festplatte und
optisches Laufwerk
16. SATA-Anschlüsse
17. USB-Anschluss auf der Vorderseite
18. Audioanschluss der Frontblende
19. Kennwort-Reset-Jumper
20. Interner USB 2.0-Anschluss
21. RTCRST-Jumper-Anschluss
22. Lautsprecheranschluss
