Prozessormodul
Dell Studio™ 1557/1558 Service-Handbuch
Entfernen des Prozessormoduls
Einbauen des Prozessormoduls
WARNUNG:
Bevor Sie Arbeiten an Komponenten im Innern des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers
enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage
zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.
VORSICHT:
Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren
einer nicht lackierten Metallfläche (beispielsweise eines Anschlusses auf der Rückseite des Computers).
VORSICHT:
Um sporadischen Kontakt zwischen der ZIF-Sockel-Nockenschraube und dem Prozessor beim Entfernen oder wieder Einbauen des
Prozessors zu verhindern, üben Sie während des Drehens der Nockenschraube leichten Druck auf die Prozessormitte aus.
VORSICHT:
Um Beschädigungen des Prozessors zu vermeiden, halten Sie den Schraubenzieher beim Drehen der Nockenschraube senkrecht zum
Prozessor.
VORSICHT:
Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
VORSICHT:
Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Vor der Arbeit an Komponenten im Innern des
Computers), bevor Sie am Innern des Computers arbeiten.
Entfernen des Prozessormoduls
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie den Prozessorkühlkörper (siehe Entfernen des Prozessorkühlkörpers).

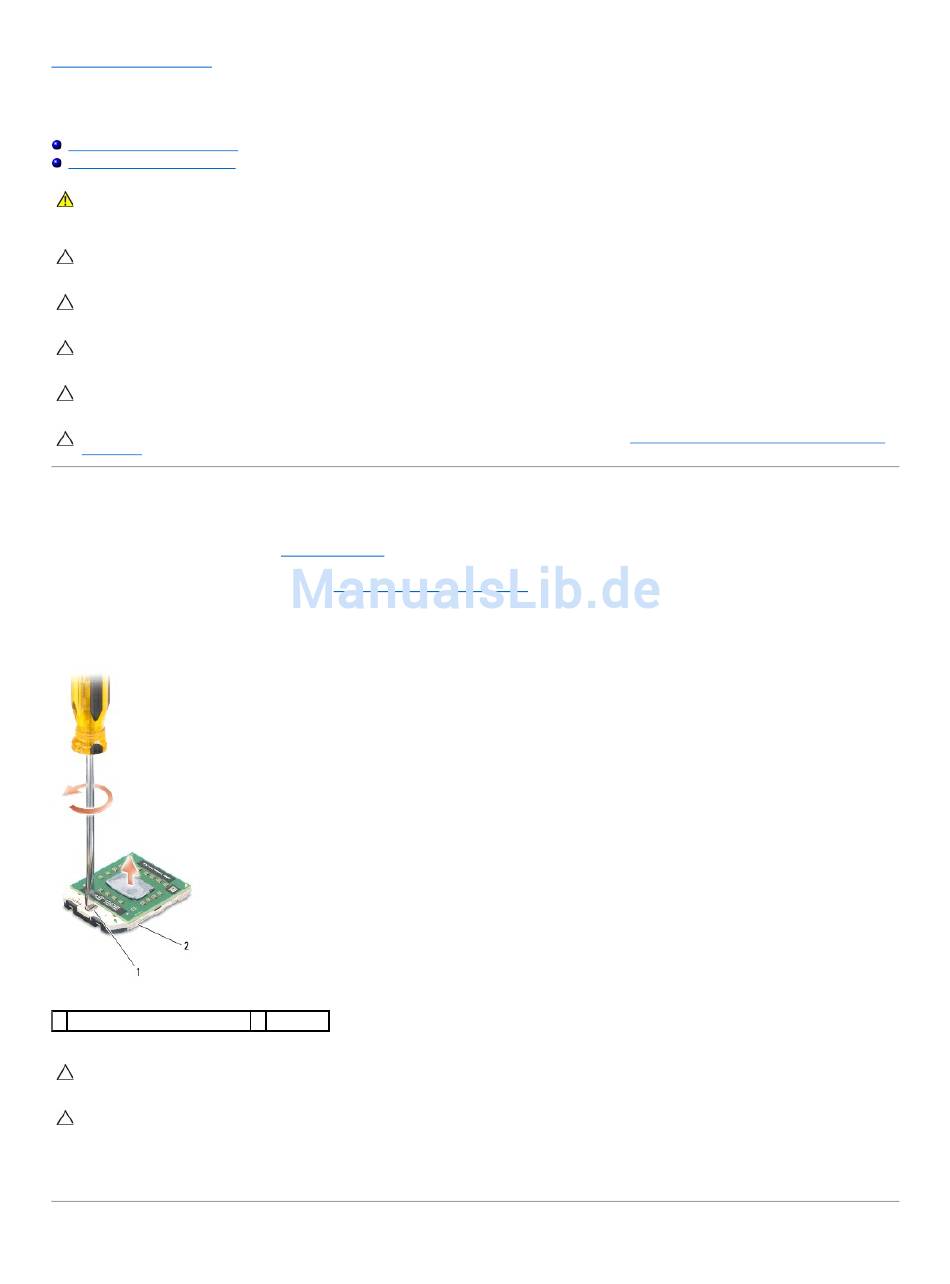

3. Verwenden Sie zum Lösen des ZIF-Sockels einen kleinen Schlitzschraubenzieher und drehen Sie die Nockenschraube des ZIF- Sockels entgegen dem
Uhrzeigersinn bis zum Anschlag des Nockens.
1 Nockenschraube des ZIF-Sockels 2 ZIF-Sockel
VORSICHT:
Um die maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf der
Baugruppe zur Prozessorkühlung. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpads verringert werden.
VORSICHT:
Ziehen Sie das Prozessormodul beim Entfernen gerade nach oben. Achten Sie sorgfältig darauf, die Kontaktstifte des
Prozessormoduls nicht zu verbiegen.
4. Heben Sie das Prozessormodul aus dem ZIF-Sockel.
Bevor Sie
beginnen.
