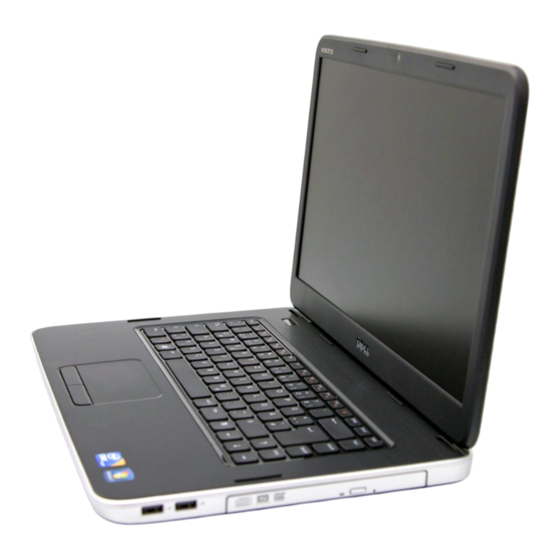

Dell Vostro 1540/1550
Benutzerhandbuch
Vorschriftenmodell P18F
Vorschriftentyp P18F001,P18F002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Vostro 1540

Inhaltszusammenfassung für Dell Vostro 1540

  • Seite 1 Dell Vostro 1540/1550 Benutzerhandbuch Vorschriftenmodell P18F Vorschriftentyp P18F001,P18F002...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    ® Ethernet Compatibility Alliance, Inc. Andere in diesem Dokument möglicherweise verwendete Marken und Handelsnamen beziehen sich auf die entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen. 2011 – 08 Rev. A00...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen.......2 Kapitel 1: Arbeiten am Computer..............7 ..........7 Vor der Arbeit an Komponenten im Innern des Computers ....................9 Empfohlene Werkzeuge .....................9 Ausschalten des Computers .........10 Nach der Arbeit an Komponenten im Innern des Computers Kapitel 2: Entfernen des Akkus..............11 ......................12 Einbauen des Akkus Kapitel 3: Entfernen der Secure Digital (SD)-Karte.......13...
  • Seite 4 Kapitel 9: Entfernen der Betriebsschalterplatine........29 ................30 Einbauen der Betriebsschalterplatine Kapitel 10: Entfernen des Festplattenlaufwerks........33 ....................34 Einbauen der Festplatte Kapitel 11: Entfernen der WLAN-Karte (Wireless Local Area Network).......................35 ...........36 Einbauen der WLAN-Karte (Wireless Local Area Network) Kapitel 12: Entfernen der Knopfzellenbatterie........39 ..................40 Einsetzen der Knopfzellenbatterie Kapitel 13: Entfernen der USB-Platine.............41...
  • Seite 5 Kapitel 24: Entfernen des LVDS-Kabels (Low Voltage Differential Signaling)......................77 ........78 Einbauen des LVDS-Kabels (Low Voltage Differential Signaling) Kapitel 25: Aufrufen des System-Setups..........81 ....................81 System-Setup-Übersicht .....................82 System-Setup-Bildschirme ....................83 Optionen des System-Setup Kapitel 26: Diagnose-Signaltoncodes............87 ......................88 Akkustatusanzeigen .....................88 Gerätestatusanzeigen Kapitel 27: Technische Daten..............89 Kapitel 28: Kontaktaufnahme mit Dell............97...

  • Seite 7: Kapitel 1: Arbeiten Am Computer

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 8 VORSICHT: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um. Berühren Sie keine Komponenten oder Kontakte auf der Karte. Halten Sie die Karte möglichst an ihren Kanten oder dem Montageblech. Fassen Sie Komponenten wie Prozessoren grundsätzlich an den Kanten und niemals an den Kontaktstiften an. VORSICHT: Ziehen Sie beim Trennen eines Kabels vom Computer nur am Stecker oder an der Zuglasche und nicht am Kabel selbst.

  • Seite 9: Empfohlene Werkzeuge

    VORSICHT: Um Stromschläge zu vermeiden, trennen Sie den Computer vor dem Entfernen der Abdeckung immer von der Stromsteckdose. VORSICHT: Bevor Sie Komponenten im Inneren des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Berühren Sie während der Arbeiten regelmäßig eine unlackierte Metalloberfläche, um statische Aufladungen abzuleiten, die zur Beschädigung interner Komponenten führen können.

  • Seite 10: Nach Der Arbeit An Komponenten Im Innern Des Computers

    Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind.

  • Seite 11: Kapitel 2: Entfernen Des Akkus

    Entfernen des Akkus Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Schieben Sie die Akkuentriegelungen zum Entriegeln des Akkus in die entriegelte Position. Schieben Sie den Akku aus dem Computer heraus.

  • Seite 12: Einbauen Des Akkus

    Einbauen des Akkus Schieben Sie die Akku in den Steckplatz, bis er hörbar einrastet. Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 13: Kapitel 3: Entfernen Der Secure Digital (Sd)-Karte

    Entfernen der Secure Digital (SD)- Karte Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Drücken Sie leicht auf die SD-Speicherkarte, bis sie aus dem Computer herausspringt. Schieben Sie die Speicherkarte aus dem Computer heraus.

  • Seite 14: Einsetzen Der Secure Digital (Sd)-Karte

    Einsetzen der Secure Digital (SD)-Karte Drücken Sie die Speicherkarte in das Fach, bis es klickt und sie vollständig einrastet. Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 15: Kapitel 4: Entfernen Der Scharnierabdeckung

    Entfernen der Scharnierabdeckung Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Entfernen Sie die Schrauben, mit denen die Scharnierabdeckung befestigt ist. Drehen Sie den Computer um und entfernen Sie die Scharnierabdeckung.

  • Seite 16: Einbauen Der Scharnierabdeckung

    Einbauen der Scharnierabdeckung Bringen Sie die Scharnierabdeckung an und drücken Sie darauf, um ihre Verbindung zum Computer zu sichern. Drehen Sie den Computer um und bringen Sie die Schrauben an, mit denen die Scharnierabdeckung befestigt wird. Akku ein. Bauen Sie den Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 17: Kapitel 5: Entfernen Der Tastatur

    Entfernen der Tastatur Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Hebeln Sie die oberen vier Schnappverschlüsse auf, mit denen die Tastatur am Computer befestigt ist. Schwenken Sie die Tastatur nach vorn und legen Sie sie auf der Handballenstütze ab.
  • Seite 18 Trennen Sie das Tastaturkabel von der Systemplatine. Entfernen Sie die Tastatur aus dem Computer.

  • Seite 19: Einbauen Der Tastatur

    Einbauen der Tastatur Schließen Sie das Tastaturkabel an die Systemplatine an. Schieben Sie die Tastatur in einem Winkel von 30 Grad in ihr Fach. Drücken Sie auf die Tastatur, um die oberen Schnappverschlüsse zu befestigen. Akku ein. Bauen Sie den Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 21: Kapitel 6: Entfernen Des Optischen Laufwerks

    Entfernen des optischen Laufwerks Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die Entfernen Sie die Schraube, mit der das optische Laufwerk befestigt ist. Hebeln Sie das optische Laufwerk vorsichtig mit einem Schraubenzieher aus dem Computer heraus.

  • Seite 22: Einbauen Des Optischen Laufwerks

    Einbauen des optischen Laufwerks Schieben Sie das optische Laufwerk in das Fach auf der linken Seite des Gehäuses. Ziehen Sie die Schraube fest, um das optische Laufwerk im Computer zu befestigen. Tastatur ein. Bauen Sie die Akku ein. Bauen Sie den Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 23: Kapitel 7: Entfernen Des Speichermoduls

    Entfernen des Speichermoduls Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die Drücken Sie die Halteklammern vorsichtig vom Speichermodul weg, bis es herausspringt. Entfernen Sie das Speichermodul aus dem Computer.

  • Seite 24: Einbauen Des Speichermoduls

    Einbauen des Speichermoduls Legen Sie das Speichermodul in den Speichersockel ein. Drücken Sie das Speichermodul nach unten, bis das Speichermodul durch die Halteklammern befestigt ist. Tastatur ein. Bauen Sie die Akku ein. Bauen Sie den Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 25: Kapitel 8: Entfernen Der Handballenstütze

    Entfernen der Handballenstütze Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die Entfernen Sie die Schrauben, mit denen die Unterseite des Gehäuses befestigt ist. Drehen Sie den Computer um und trennen Sie das Kabel der Netzteilplatine (1) und das Touchpad-Kabel (2).
  • Seite 26 Entfernen Sie die Schrauben, mit denen die Handballenstütze am Computer befestigt ist. Hebeln Sie die Handballenstütze mit einem Stift aus Kunststoff nach oben und entriegeln Sie alle Schnappverschlüsse an der Unterseite sowie an der linken und rechten Seite der Handballenstütze. Sobald alle Schnappverschlüsse gelöst sind, heben Sie die Handballenstütze aus dem Computer und entfernen Sie sie.

  • Seite 27: Einbauen Der Handballenstütze

    Einbauen der Handballenstütze Schieben Sie die Handballenstütze in einem Winkel von 30 Grad in Richtung des Bildschirms. Passen Sie die Handballenstütze an der entsprechenden Stelle ein, bevor Sie sie nach unten drücken, damit alle Schnappverschlüsse einrasten. Schließen Sie das Kabel der Netzteilplatine und das Touchpad-Kabel an die jeweiligen Anschlüsse an.

  • Seite 29: Kapitel 9: Entfernen Der Betriebsschalterplatine

    Entfernen der Betriebsschalterplatine Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die Handballenstütze . Entfernen Sie die Entfernen Sie das Klebeband, mit dem das Kabel der Betriebsschalterplatine an der Handballenstütze befestigt ist.

  • Seite 30: Einbauen Der Betriebsschalterplatine

    Heben Sie die Betriebsschalterplatine nach oben entfernen Sie das Kabel der Betriebsschalterplatine durch die Öffnung. Einbauen der Betriebsschalterplatine Führen Sie das Kabel der Betriebsschalterplatine durch die Öffnung hinein. Fixieren Sie die Betriebsschalterplatine in Ihrem Fach. Bringen Sie die Schraube an, um die Betriebsschalterplatine zu befestigen. Drehen Sie den Computer um und bringen Sie das Kabel der Betriebsschalterplatine an der Handballenstütze an.
  • Seite 31 Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 33: Kapitel 10: Entfernen Des Festplattenlaufwerks

    Entfernen des Festplattenlaufwerks Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die Handballenstütze . Entfernen Sie die Schieben Sie die Festplatte aus dem Computer heraus. Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung befestigt ist, und entfernen Sie sie vom Festplattenlaufwerk.

  • Seite 34: Einbauen Der Festplatte

    Einbauen der Festplatte Bringen Sie die Festplattenlaufwerkhalterung am Festplattenlaufwerk an. Ziehen Sie die Schrauben fest, mit denen die Festplattenlaufwerkhalterung befestigt ist. Setzen Sie die Festplatte in das dafür vorgesehene Fach und schieben Sie sie in Richtung des SATA-Anschlusses, um sie an der Systemplatine zu befestigen.

  • Seite 35: Kapitel 11: Entfernen Der Wlan-Karte (Wireless Local Area Network)

    Entfernen der WLAN-Karte (Wireless Local Area Network) Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die Handballenstütze . Entfernen Sie die Trennen Sie alle Antennen, die an der WLAN-Karte befestigt sind. Hebeln Sie die Verriegelung nach oben, um die WLAN-Karte aus ihrem Fach zu lösen.

  • Seite 36: Einbauen Der Wlan-Karte (Wireless Local Area Network)

    Entfernen Sie die WLAN-Karte aus dem Computer. Einbauen der WLAN-Karte (Wireless Local Area Network) Schieben Sie die WLAN-Karte in den entsprechenden Steckplatz. Klemmen Sie die WLAN-Karte mit dem Riegel ein, um sie zu befestigen. Schließen Sie die Antennen entsprechend des Farb-Codes an die WLAN- Karte an.
  • Seite 37 Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 39: Kapitel 12: Entfernen Der Knopfzellenbatterie

    Entfernen der Knopfzellenbatterie Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die Handballenstütze . Entfernen Sie die Trennen Sie das Kabel der Knopfzellenbatterie von der Systemplatine. Entfernen Sie die Knopfzellenbatterie aus dem Computer.

  • Seite 40: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in das dafür vorgesehene Fach ein. Schließen Sie das Knopfzellenbatteriekabel auf der Systemplatine an. Handballenstütze ein. Bauen Sie die Tastatur ein. Bauen Sie die Akku ein. Bauen Sie den Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 41: Kapitel 13: Entfernen Der Usb-Platine

    Entfernen der USB-Platine Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die optische Laufwerk . Entfernen Sie das Handballenstütze . Entfernen Sie die Trennen Sie das Kabel der USB-Platine von der Systemplatine. Entfernen Sie die Schraube, mit der die USB-Platine befestigt ist.

  • Seite 42: Einbauen Der Usb-Platine

    Heben Sie die USB-Platine an und entfernen Sie sie aus dem Computer. Einbauen der USB-Platine Fügen Sie die USB-Platine in ihr Fach im Computer ein und richten Sie sie entsprechend aus. Bringen Sie die Schraube an, mit der die USB-Platine befestigt wird. Schließen Sie das Kabel der USB-Platine an die Systemplatine an.
  • Seite 43 Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 45: Kapitel 14: Entfernen Des Mikrofons

    Entfernen des Mikrofons Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die Handballenstütze . Entfernen Sie die Trennen Sie das Mikrofonkabel von der Systemplatine. Heben Sie das Mikrofon aus seinem Fach.

  • Seite 46: Einbauen Des Mikrofons

    Einbauen des Mikrofons Setzen Sie das Mikrofon in sein Fach ein und richten Sie es dort aus. Schließen Sie das Mikrofonkabel an die Systemplatine an. Handballenstütze ein. Bauen Sie die Tastatur ein. Bauen Sie die Akku ein. Bauen Sie den Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 47: Kapitel 15: Entfernen Der Cpu-Lüfterbaugruppe Und Des Kühlkörpers

    Entfernen der CPU-Lüfterbaugruppe und des Kühlkörpers Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die Handballenstütze . Entfernen Sie die Trennen Sie das CPU-Lüfterkabel von der Systemplatine. Entfernen Sie die unverlierbaren Schrauben, mit denen die Kühlkörper- und CPU-Lüfterbaugruppe befestigt sind, indem Sie die in der Abbildung gezeigte Abfolge befolgen.

  • Seite 48: Einbauen Der Cpu-Lüfterbaugruppe Und Des Kühlkörpers

    Entfernen Sie die Kühlkörper- und CPU-Lüfterbaugruppe aus dem Computer. Einbauen der CPU-Lüfterbaugruppe und des Kühlkörpers Bringen Sie die Kühlkörper- und CPU-Lüfter-Baugruppe an und passen Sie sie entsprechend ein. Ziehen Sie die unverlierbaren Schrauben fest, um die Kühlkörper- und die CPU-Lüfter-Baugruppe zu befestigen. Schließen Sie das CPU-Lüfterkabel an der Systemplatine an.
  • Seite 49 Akku ein. Bauen Sie den Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 51: Kapitel 16: Entfernen Des Prozessors

    Entfernen des Prozessors Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Tastatur . Entfernen Sie die Handballenstütze . Entfernen Sie die CPU-Lüfterbaugruppe und den Kühlkörper . Entfernen Sie die Drehen Sie die Nockenschraube des Prozessors entgegen dem Uhrzeigersinn.

  • Seite 52: Einbauen Des Prozessors

    Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Drehen Sie die Nockenschraube im Uhrzeigersinn in die Verriegelungsposition. CPU-Lüfterbaugruppe und den Kühlkörper ein. Bauen Sie die Handballenstütze ein. Bauen Sie die Tastatur ein.

  • Seite 53: Kapitel 17: Entfernen Der Systemplatine

    Entfernen der Systemplatine Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den SD-Speicherkarte . Entfernen Sie die Tastatur . Entfernen Sie die optische Laufwerk . Entfernen Sie das Speichermodul . Entfernen Sie das Handballenstütze .

  • Seite 54: Einbauen Der Systemplatine

    13. Heben Sie die Systemplatine schräg an und schieben Sie sie aus den LAN-, VGA-, HDMI- und USB-Sockeln heraus. Einbauen der Systemplatine Setzen Sie die Systemplatine mit den LAN-, VGA-, HDMI- und USB- Anschlüssen in die entsprechenden Sockel ein und passen Sie die Systemplatine ein.
  • Seite 55 WLAN-Karte ein. Bauen Sie die Festplattenlaufwerk ein. Bauen Sie das Handballenstütze ein. Bauen Sie die Speichermodul ein. Bauen Sie das optische Laufwerk ein. 10. Bauen Sie das Tastatur ein. 11. Bauen Sie die SD-Speicherkarte ein. 12. Bauen Sie die Akku ein. 13.

  • Seite 57: Kapitel 18: Entfernen Der Lautsprecher

    Entfernen der Lautsprecher Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den SD-Speicherkarte . Entfernen Sie die Tastatur . Entfernen Sie die optische Laufwerk . Entfernen Sie das Speichermodul . Entfernen Sie das Handballenstütze .
  • Seite 58 14. Drücken Sie auf die Sicherungsverriegelungen und heben Sie den rechten Lautsprecher nach oben. 15. Entfernen Sie die Lautsprecherbaugruppe und das Lautsprecherkabel vom Computer.

  • Seite 59: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher Schieben Sie den linken und den rechten Lautsprecher in das jeweilige Fach und befestigen Sie sie dort. Passen Sie das Lautsprecherkabel an und verlegen Sie es im Gehäuse. Systemplatine ein. Bauen Sie die Prozessor ein. Bauen Sie den CPU-Lüfterbaugruppe und den Kühlkörper ein.

  • Seite 61: Kapitel 19: Entfernen Der Bildschirmbaugruppe

    Entfernen der Bildschirmbaugruppe Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Scharnierabdeckung . Entfernen Sie die Tastatur . Entfernen Sie die Handballenstütze . Entfernen Sie die Trennen Sie das LVDS-Kabel von der Systemplatine. Trennen Sie die WLAN-Antenne und lösen Sie sie aus dem Kabelführungskanal am Gehäuse.
  • Seite 62 Entfernen Sie die Schrauben, mit denen die linken und rechten Scharniere befestigt sind. Heben Sie die Bildschirmbaugruppe aus dem Computer heraus und entfernen Sie sie.

  • Seite 63: Einbauen Der Bildschirmbaugruppe

    Einbauen der Bildschirmbaugruppe Bringen Sie die Scharniere der Bildschirmbaugruppe in Ihren Halterungen Bringen Sie die Schrauben an, mit denen beide Scharniere befestigt sind. Schließen Sie das LVDS-Kabel an die Systemplatine an. Passen Sie das WLAN-Antennenkabel in seine Halterung ein und verbinden Sie die Antennen mit der WLAN-Karte.

  • Seite 65: Kapitel 20: Entfernen Des Dc-In-Anschlusses Und Des Abschlussblechs

    Entfernen des DC-In-Anschlusses und des Abschlussblechs Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Scharnierabdeckung . Entfernen Sie die Tastatur . Entfernen Sie die Handballenstütze . Entfernen Sie die Bildschirmbaugruppe Entfernen Sie die Trennen Sie das DC-In-Kabel von der Systemplatine.
  • Seite 66 Heben Sie das Abdeckblech des DC-In-Anschlusses an. 10. Heben Sie den DC-In-Anschluss aus dem Computer heraus und entfernen Sie ihn.

  • Seite 67: Einbauen Des Dc-In-Anschlusses Und Des Abschlussblechs

    Einbauen des DC-In-Anschlusses und des Abschlussblechs Setzen Sie den DC-In-Anschluss und das Abdeckblech in das entsprechende Fach ein. Richten Sie das Abdeckblech aus und ziehen Sie die Schraube fest, mit der Abdeckblech und DC-In Anschluss befestigt sind. Schließen Sie das DC-In-Kabel an der Systemplatine an. Bildschirmbaugruppe ein.

  • Seite 69: Kapitel 21: Entfernen Der Bildschirmblende

    Entfernen der Bildschirmblende Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Hebeln Sie die Blende von unten beginnend von innen her aus der Bildschirmbaugruppe heraus und gehen Sie an der rechten und linken Kante der Bildschirmblende ebenso vor.

  • Seite 70: Einbauen Der Bildschirmblende

    Einbauen der Bildschirmblende Richten Sie die Bildschirmblende an der oberen Abdeckung aus. Drücken Sie von der Unterkante beginnend die Bildschirmblende von oben nach unten, um alle Halterungen zu befestigen. Akku ein. Bauen Sie den Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 71: Kapitel 22: Entfernen Der Kamera

    Entfernen der Kamera Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Bildschirmblende . Entfernen Sie die Trennen Sie das Kamerakabel vom Kameramodul. Hebeln Sie die Verriegelung auf, heben Sie die Kamera nach oben und entfernen Sie sie.

  • Seite 72: Einbauen Der Kamera

    Einbauen der Kamera Fügen Sie die Kamera in ihr Fach ein und passen Sie sie dort ein. Schließen Sie das Kamerakabel am Kameramodul an. Bildschirmblende an. Bringen Sie die Akku ein. Bauen Sie den Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 73: Kapitel 23: Entfernen Des Displays

    Entfernen des Displays Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Scharnierabdeckung . Entfernen Sie die Tastatur . Entfernen Sie die Handballenstütze . Entfernen Sie die Bildschirmbaugruppe . Entfernen Sie die Bildschirmblende .
  • Seite 74 10. Lösen Sie die Wireless-Antennen aus dem rechten Scharnier. 11. Lösen Sie das LVDS-Kabel aus dem linken Scharnier.

  • Seite 75: Einbauen Des Bildschirms

    12. Heben Sie den Bildschirm und die Halterungen aus der oberen Bildschirmabdeckung. 13. Entfernen Sie die Schrauben an den linken und rechten Bildschirmhalterungen und entfernen Sie den Bildschirm. Einbauen des Bildschirms Bringen Sie die linken und rechten Halterungen am Bildschirm an und befestigen Sie die Schrauben.
  • Seite 76 Passen Sie das WLAN-Antennenkabel in seine Halterung ein und verbinden Sie die Antennen mit der WLAN-Karte. Bringen Sie die Schrauben an, mit denen der Bildschirm und die Halterungen befestigt sind. Schließen Sie das Kamerakabel am Kameramodul an. Bildschirmblende an. Bringen Sie die Bildschirmbaugruppe ein.

  • Seite 77: Kapitel 24: Entfernen Des Lvds-Kabels (Low Voltage Differential Signaling)

    Entfernen des LVDS-Kabels (Low Voltage Differential Signaling) Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers . Akku . Entfernen Sie den Scharnierabdeckung . Entfernen Sie die Tastatur . Entfernen Sie die optische Laufwerk . Entfernen Sie das Handballenstütze .

  • Seite 78: Einbauen Des Lvds-Kabels (Low Voltage Differential Signaling)

    12. Lösen Sie das ganze Bildschirmkabel vom Klebeband, mit dem es am Bildschirm befestigt ist. Einbauen des LVDS-Kabels (Low Voltage Differential Signaling) Bringen Sie das Bildschirmkabel am Bildschirm an. Schließen Sie den Bildschirmkabelanschluss am Bildschirm an und bringen Sie das Klebeband an, um es zu befestigen. Bildschirm ein.
  • Seite 79 optische Laufwerk ein. Bauen Sie das Tastatur ein. Bauen Sie die Scharnierabdeckung an. Bringen Sie die Akku ein. 10. Bauen Sie den Nach der Arbeit an Komponenten im 11. Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 81: Kapitel 25: Aufrufen Des System-Setups

    Aufrufen des System-Setups Schalten Sie den Computer ein oder führen Sie einen Neustart aus. Wenn das blaue DELL-Logo angezeigt wird, warten Sie auf die F2- Eingabeaufforderung. Sobald diese Aufforderung angezeigt wird, drücken Sie umgehend <F2>. ANMERKUNG: Die Aufforderung zum Drücken von <F2> bedeutet, dass die Tastatur initialisiert wurde.

  • Seite 82: System-Setup-Bildschirme

    System-Setup-Bildschirme Menü Wird im oberen Bereich des System-Setup-Fensters angezeigt. In diesem Feld ist ein Menü zum Aufrufen der System-Setup-Optionen enthalten. Drücken Sie die <Nach links>- oder <Nach rechts>-Pfeiltasten zum Navigieren. Wenn eine Menü-Option markiert ist, listet dieOptions List (Optionsliste) die Optionen auf, welche die auf dem Computer installierte Hardware definieren.

  • Seite 83: Optionen Des System-Setup

    Tastenkombination Aktion <Nach oben>- oder <Nach unten>- Auswählen von anzuzeigenden Elementen Pfeiltasten <Nach links>- oder <Nach Auswählen von anzuzeigenden Menüs rechts>-Pfeiltasten – oder + Ändern des Werts eines Elements <Eingabetaste> Auswählen von Untermenüs oder Ausführen von Befehlen < F9 > Laden der Setup-Standardwerte <F10>...

  • Seite 84: Advanced (Erweitert)

    L1 Cache Size (L1-Cachegröße) Zeigt die Größe des Prozessor-L1-Caches L2 Cache Size (L2-Cachegröße) Zeigt die Größe des Prozessor-L2-Caches L3 Cache Size (L3-Cachegröße) Zeigt die Größe des Prozessor-L3-Cache Extended Memory (Erweiterungsspeicher) Zeigt den auf dem Computer installierten Speicher an. System Memory (Systemspeicher) Zeigt den auf dem Computer integrierten Speicher an.

  • Seite 85: Sicherheit

    Netzadapter angeschlossen ist. SATA Operation (SATA- Ermöglicht das Einstellen Standardeinstellung: AHCI Betrieb) des SATA-Controller- Modus auf entweder ATA oder AHCI. Adapter Warnings Aktiviert oder deaktiviert Standardeinstellung: (Adapterwarnungen) Adapterwarnungen. Enabled (Aktiviert) Funktionsweise der Legt die Funktionsweise der Standardeinstellung: Funktionstasten Funktionstaste <Fn> fest. Function Key First (Funktionstaste hat Vorrang)
  • Seite 86 Systemwiederaufnahme aus dem Ruhezustand zu umgehen. Computrace Aktiviert oder deaktiviert die Computrace- Funktion Ihres Computers. Boot (Starten) Boot Priority Order (Reihenfolge der Gibt die Reihenfolge der verschiedenen Startprioritäten) Geräte an, auf denen der Computer beim Startvorgang bootet. Festplatten Gibt an, über welche Festplatte der Computer booten kann.

  • Seite 87: Kapitel 26: Diagnose-Signaltoncodes

    Diagnose-Signaltoncodes Während des Startvorgangs kann das System eine Reihe von Signaltönen abgeben, wenn auf der Anzeige keine Fehlermeldungen oder Probleme angezeigt werden können. Anhand dieser Reihe von Signaltönen, die auch als Signaltoncode bezeichnet werden, lassen sich verschieden Probleme identifizieren. Zwischen jedem Signalton sind 300 ms und zwischen jeder Signaltonserie 3 Sekunden Pause.

  • Seite 88: Akkustatusanzeigen

    Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: • Abwechselndes gelbes und weißes Blinken – An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der nicht von Dell stammt, angeschlossen. • Abwechselnd gelb und stetig weiß blinkend – vorübergehender Ausfall des Akkus, Netzadapter angeschlossen.

  • Seite 89: Kapitel 27: Technische Daten

    Konfiguration Ihres Computers erhalten Sie, indem Sie auf Start → Hilfe und Support klicken und die Option zum Anzeigen von Informationen über Ihren Computer auswählen. Systeminformationen Chipsatz Vostro 1450 / Vostro 1550 Intel HM67 Vostro 1440 / Vostro 1540 Intel HM57 DRAM-Busbreite 64 Bit Flash-EPROM SPI 32 MBit Prozessor Typen •...
  • Seite 90 • auf Systemplatine integriert • separat Datenbus: Integrierte Videokarte Separat • PCI-E x16 Gen1 • PCI-E x16 Gen2 Video-Controller: Intel HD-Grafikkarte Vostro 1450 / Vostro 1550 • Intel HD-Grafikkarte • Intel HD-Grafikkarte 3000 Vostro 1440 / Vostro 1540 Intel HD-Grafikkarte...
  • Seite 91 RJ-45-Anschluss USB-Anschluss drei 4-polige USB 2.0-konforme Anschlüsse Medienkartenlesegerät ein 3-in-1 (SD/MMC/MS) Anzeige HD WLED TrueLife; HD WLED AG Größe Vostro 1440 / Vostro 1450 14,0” Vostro 1540 / Vostro 1550 15,0” Abmessungen: Vostro 1440 / Vostro 1450 Höhe 192,50 mm...
  • Seite 92 Anzeige Breite 324,00 mm Diagonale 355,60 mm Aktiver Bereich (X/Y) 344,23 mm x 193,54 Abmessungen: Vostro 1540 / Vostro 1550 Höhe 193,50 mm Breite 344,20 mm Diagonale 396,24 mm Aktiver Bereich (X/Y) 344,23 mm x 193,54 mm Maximale Auflösung 1366 x 768 Pixel bei 262 K Farben...
  • Seite 93 Akku Abmessungen: Höhe 20,20 mm Breite 208,36 mm Tiefe 56,52 mm Gewicht 0,33 kg Ladedauer circa 4 Stunden (bei ausgeschaltetem Computer) Spannung 11,1 V Gleichspannung Temperaturbereich: Betrieb 0 °C bis 35 °C Nicht in Betrieb -40 °C bis 65 °C Knopfzellenbatterie 3-V-Lithium-Knopfzelle (CR2032) Netzadapter...
  • Seite 94 Höhe (mit WLED-Panel) 31,50 mm bis 34,70 mm Breite 342,00 mm Tiefe 244 mm Gewicht (Minimum) 2,2 kg Vostro 1540 / Vostro 1550: Höhe (mit WLED-Panel) 31,50 mm bis 34,50 mm Breite 376,00 mm Tiefe 260 mm Gewicht (Minimum) 2,37 kg...
  • Seite 95 Umgebungsbedingungen Höhe über NN (maximal): Betrieb -15,2 m bis 3 048 m Nicht in Betrieb –15,2 m bis 10 668 m Luftverschmutzungsklasse G1 gemäß ISA-S71.04-1985...

  • Seite 97: Kapitel 28: Kontaktaufnahme Mit Dell

    Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services möglicherweise in Ihrer Region nicht zur Verfügung. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell: Besuchen Sie support.dell.com. Wählen Sie Ihre Supportkategorie.
