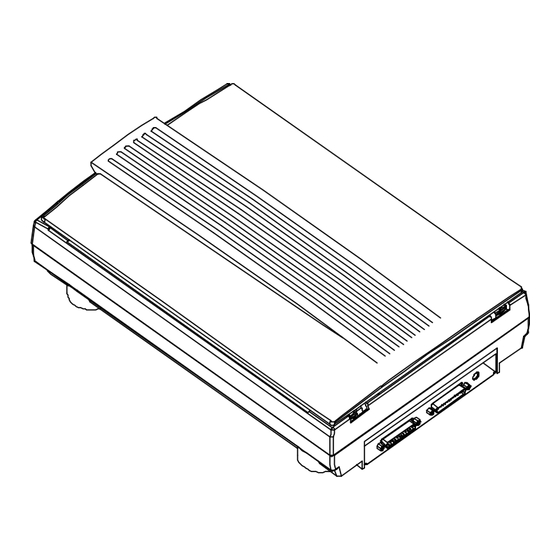

- Seite 1 AV620C Farbscanner Betriebshandbuch (Dokument Nr. 250-0131-E Rev. A) © © AVISION INC.
- Seite 2 Form und Ausrüstung, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, manuell oder auf sonstige Weise ohne die vorherige schriftliche Genehmigung von Avision Inc. verboten. Eingescannte Materialien unterliegen vielleicht dem Schutz durch Staatsgesetze oder andere Kodizes. Der Kunde allein trägt die Verantwortung für den Umgang...
-
Seite 3: Garantiebestimmungen
Garantiebestimmungen Die Informationen in diesem Dokument sind steten Änderungen, die nicht zuvor angekündigt werden müssen, unterworfen. Der Hersteller übernimmt keine wie immer geartete Verantwortung Bezug vorliegenden Handbücher, einschließlich, doch nicht beschränkt auf Garantie der Handelstauglichkeit und Tauglichkeit für bestimmte Zwecke. Der Hersteller kann für Fehler in diesem Handbuch, Unfall- oder Folgeschäden in Zusammenhang mit der Bereitstellung,... -
Seite 4: Fcc-Zulassungsbestätigung
FCC-Zulassungsbestätigung Dieses Gerät wurde getestet und den Beschränkungen für Digitalgeräte der Klasse B nach Teil 15 der FCC- Regelungen für konform befunden. Diese Beschränkungen wurden mit dem Ziel entworfen, einen vernünftigen Schutz schädlichen Interferenzen bei der Aufstellung in einem Haushalt zu bieten. -
Seite 5: Inhaltsverzeichnis
4.3 S ..................4-9 CANNEN 4.4 D ................4-11 RUCKAUSGABE 5. WARTUNG ..................5-1 6. PROBLEMBEHEBUNG ..............6-1 6.1 F ............6-2 RAGEN UND NTWORTEN 6.2 K ................6-5 UNDENDIENST 7. TECHNISCHE DATEN..............7-1 7.1 M : AV620C................ 7-1 ODELL... -
Seite 7: Einführung
1. Einführung Herzlichen Glückwunsch Kauf AV620C- Farbscanners mit Blatteinzug. Avision Inc. ist eine der führenden Firmen der Welt, was die Entwicklung hochleistungsfähiger Blatteinzugsscanner betrifft. Bevor Sie den Scanner aufstellen und in Betrieb nehmen, wenden Sie bitte einige Minuten zur Lektüre dieses Handbuchs auf. - Seite 8 1. AC-Netzkabel 2. Schutzkissen 3. Treiberdiskette 4. D25P-Kabel, usw . 5. Scanner 6. Verpackung Abb. 1-1 Scanner in der Verpackung...
-
Seite 9: Aufstellen Des Scanners
2. Aufstellen des Scanners Vorsicht! • Setzen Sie den Scanner niemals direktem Sonnenlicht aus! Zu starke Hitzeeinwirkung kann Schaden am Gerät hervorrufen. • Vermeiden Sie feuchte und staubige Plätze! • Verwenden Sie die korrekte Netzspannung! • Stellen Sie das Gerät auf einer ebenen Oberfläche auf. Unebene oder geneigte Flächen können zu mechanischen Problemen und Schwierigkeiten beim Papiervorschub führen. -
Seite 10: Transportsperre Lösen
2.2 Transportsperre lösen Lösen Sie die Transportsperre, indem Sie sie in Stellung »Gebrauch« bringen. 1. Gebrauch 2. Transport Abb. 2-1 Lösen der Transportsperre... -
Seite 11: Kabelverbindungen
2.3 Kabelverbindungen Schließen Sie die Netz- und Signalkabel entsprechend der folgenden Abbildung an: 1. Scanner 2. Netzanschluß 3. D25P-Kabel 4. Parallel 5. Druckerkabel Abb. 2-2 AV620C Kabelverbindungen... -
Seite 12: Vorlagen Auflegen
2.4 Vorlagen auflegen Legen Sie Dokumente Aufsicht nach unten auf den Scanner. 1. Abdeckung 2. Schutzfolie 3. Normrahmen 4. Glasplatte 5. Auflagefläche 6. Vorlage Abb. 2.3 Vorlagen auflegen... -
Seite 13: Treiberinstallation
Die Einrichtung der Treiber mit dem Installationsprogramm funktioniert auf folgende Weise: 1. Führen Sie Windows 3.1 oder Windows 95 aus. 2. Legen Sie die Avision PaperCom Deluxe CD in das CD-Laufwerk. 3. Für Windows 3.1 oder Windows 3.11 Wählen Sie »Ausführen« aus dem Datei-Menü und... - Seite 14 Laufwerk ist nicht verfügbar), dann klicken Sie auf »OK«.
- Seite 15 Für Windows 95 oder Windows NT Wählen Sie im Start-Menü »Ausführen«, geben Sie d:\driver\AV620C.exe ein (d: das CD-Laufwerk ist nicht verfügbar), und klicken Sie auf »OK«.( Für Windows 95 Abb. 3-1,3-2) 4. Folgen Sie den Anweisungen auf dem Bildschirm (klicken Sie einfach auf »OK«).
-
Seite 16: Löschen Der Treiber
3.2 Löschen der Treiber Die Treiber können durch Doppelklick auf dem Symbol Uninstall in der Avision-Programmgruppe gelöscht werden. -
Seite 17: Bedienung Und Drucken
2. Es erscheint ein Dialogfeld mit den verschiedenen TWAIN-Quellen, Ihrem Rechner Verfügung stehen. 3. Wählen Sie AV620C/32 Vx.xx als Quelle für den AV620C. 4. Sie müssen AV620C nur einmal wählen, oder immer dann, wenn Sie zwischendurch eine andere Quelle benutzt haben. In diesem Fall muß AV620C vor jedem Benutzen des AV620C aktiviert werden. - Seite 18 AV620C TWAIN-Benutzerschnittstelle:...
-
Seite 19: Bildtyp
4.1 Bildtyp Mit diesem Element können Sie den Digitalisierungsmodus wählen. Klicken Sie auf die entsprechende Schaltfläche: Zeichnung Rasterung Halbton Scannen Quelle Graustufen Farbe Quelle Scannen Flatbed(including normal printing material and photographs) as well as transparency(slide and positive film). Zeichnung Dieser Modus liest nur Schwarz und Weiß ein. - Seite 20 Halbton Simuliert verschiedene Graustufen durch Variierung der Schwelle in einer S/W- Matrix. Grau (256 Graustufen) Der Scanner erkennt jeden Punkt das Bildes an einer bestimmten Graustufe zugehörig. 10-Bit-Grauwerte sind sehr detailtreu. Echtfarben (30 bits 16,7 Millionen Farben) Farbbilder weisen fortlaufende Farbschattierungen in bestimmten Farbtönen auf.
-
Seite 21: Scanparameter Und Steuerung
4.2 Scanparameter und Steuerung Auflösung Helligkeit Kontrast Auflösung: Die Anzahl der Punkte pro Zoll (dpi), die der AV620C in einem Digitalisationsvorgang erkennt. Helligkeit: Bestimmt den Helligkeitsgrad eines Bildes. Je höher der Wert, desto heller das Bild. Kontrast: Regelt Unterschied zwischen hellsten und dunkelsten Tönen im Bild. - Seite 22 Automatische Abgleichung Automatische Bereichswahl Moiré entfernen Farbangleichung Normal Negativ Kalibration Qualität Geschwindigkeit Pixel/Zoll/cm Gammawert Bildinformationen Automatische Angleichung Zur Optimierung des Bildes. Autom. Bereichsauswahl Wählt immer das gesamte eingelegte Dokument als Vorlage, egal wie groß es auch sein mag.
- Seite 23 Moiré entfernen Entfernt die Moirémuster, die meist beim Scannen von gerasterten Vorlagen entstehen. Vorher Nachher Farbangleichung Ändert die Farbqualität eines Bildes, so daß dies eher dem Original entspricht. Diese Funktion verwendet Normeinstellungen. Normal Stellt alle Parameter Normalwerte zurück. Negativ Dieser Befehle kehrt die Helligkeits- und Farbwerte in einem Bild um.
- Seite 24 Qualität/Geschwindigkeit Sie können wählen, ob Sie Scanvorgänge langsamer oder schneller durchführen möchten. Wenn Sie »Qualität« wählen, läuft der Vorgang langsamer ab, ist aber genauer. Wenn »Geschwindigkeit« wählen, verliert das Bild an Qualität. Pixel/Zoll/cm Dies sind die möglichen Maßeinheiten. Gammawert Regelt die Mitteltöne eines Bildes nach, ohne daß...
-
Seite 25: Scannen
4.3 Scannen Preview: Zeigt eine Vorschau der Vorlage mit dem ungefähren Digitalisierungsbereich. Scannt den Bereich mit den eingestellten Scan: Parametern. Exit: Beendet den laufenden Vorgang. Vorlagengröße: Um die Größe einer Vorlage zu bestimmten, klicken Sie einfach auf den Rand des Symbols im Vorschaufenster. Wie im nachstehenden Bild gezeigt, können Sie den Scanbereich durch... - Seite 26 Vorlagengröße Hilfslinien Vorschau- fenster 4-10...
-
Seite 27: Druckausgabe
4.4 Druckausgabe Schließen Sie den Drucker, wie in der nachstehenden Abbildung gezeigt, an. 1. Scanner 2. Netzanschluß 3. D25P-Kabel 4. Parallel 5. Druckerkabel Abb. 4-1 Druckerkabelanschluß Achtung: 1.Vergewissern Sie sich, daß beim Drucken der Scanner auch eingeschaltet ist. 2.Drucken und Scannen gleichzeitig ist nicht möglich. 4-11... - Seite 28 3.Wenn Ihr PC den EPP-Modus nicht kennt, oder beim Drucken über den Scanner Schwierigkeiten auftauchen, holen Sie sich vom Händler eine EPP-Druckerkarte. 4-12...
-
Seite 29: Wartung
5. Wartung Reinigung der Auflagefläche Wischen Sie, wie unten gezeigt, das Glas des Scanner mit einem Stück reinem Tuch ab, um so Schmutz und Tonerpartikel zu entfernen. 1. Auflagefläche Abb. 5-1 Reinigung der Auflagefläche... -
Seite 31: Problembehebung
6. Problembehebung Wen Sie beim Betrieb auf Schwierigkeiten stoßen, lesen Sie bitte zuerst folgende Hinweise durch:... -
Seite 32: Ragen Und Ntworten
6.1 Fragen und Antworten Frage: Warum erscheinen die eingescannten Vorlagen immer zu dunkel? Antwort: 1) Stellen Sie den Gammawert des Monitors auf 1.8 und beim Drucken den Gammawert für den Drucker auf 2.2. 2) Ändern Sie den Helligkeitswert in der TWAIN- Benutzerschnittstelle. - Seite 33 Ändern auf: [MS Text Converters] MSWorksWin=Works for Windows 2.0,C:\WINDOWS\MSAPPS\TEXTCONV\worksdos.cnv Works for DOS 2.0=Works for DOS 2.0, C:\WINDOWS\MSAPPS\TEXTCONV\workswin.con Der Drucker funktioniert nicht. Warum? Frage: Antwort: Manche Drucker funktionieren nicht, wenn ein Scanner dazwischen geschaltet wurde. In diesem Fall sollten Sie entweder Eine zweite Druckerkarte installieren und verwenden, oder fragen Sie den Fachhändler um Rat.
- Seite 34 Sie diese bitte nicht an dieselbe Schnittstelle wie den AV620C. Verwenden Sie besonders für Dongles immer eine eigene Schnittstelle. So können Sie z.B. den AV620C an LPT1, und ein anderes Gerät auf LPT2 betreiben. Oder aber Sie setzen einen Hardwareschalter ein.
-
Seite 35: Kundendienst
6.2 Kundendienst Technischer Kundendienst für Avision-Scanner wird vom Avision Technical Assistance Center (ATAC) bereitgestellt. Befor Sie sich ans ATAC wenden, notieren Sie sich folgende Daten: • Seriennummer und Revisionsnummer des Scanners (auf der Unterseite des Geräts) • Hardwarekonfiguration (z.B., Prozessor, RAM, Festplattenspeicherplatz, etwaige Steckkarten...) -
Seite 37: Technische Daten
7. Technische Daten Die folgenden technischen Daten werden ohne Gewähr gegeben: 7.1 Modell: AV620C Bautyp: Flachbett Optische Auflösung: bis zu 600 dpi * 1200 dpi (H*V) Max. Auflösung: 19200 dpi Scanbetrieb: Schwarzweiß Halbton (64 Schritte) Fehlerverteilung 12 Bits Graustufen (4096 Stufen) 36 Bits Farbe Vorlagengröße... -
Seite 38: Ec-Konformitätserklärung
EC-Konformitätserklärung nach EN45014 Name des Herstellers: AVISION INC. No. 20, Creation Road I, Adresse des Herstellers: Science-Based Industrial Park, Hsinchu, Taiwan, R.O.C. erklärt hiermit, daß Modellnummer : AV620C den folgenden Produktspezifikationen entspricht: Emission: EN 50081-1 (1992) EN 55022 (Class B)
