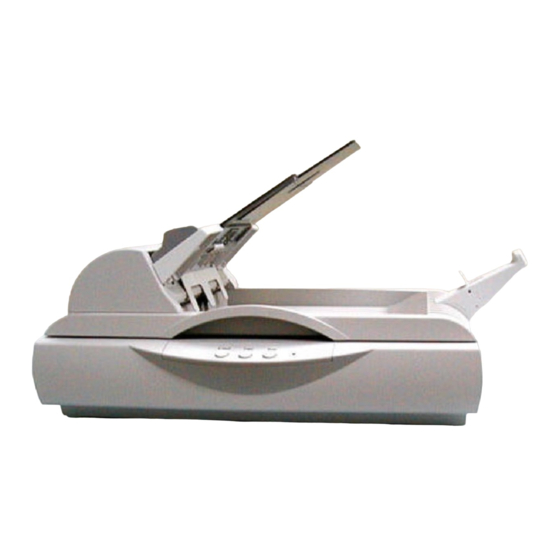

- Seite 1 Avision AV610 Dokumenten/Bild-Scanner ¦ Installieren des Scanners ¦ Der erste Scanvorgang ¦ Verwenden der Tasten...
-
Seite 2: Systemvoraussetzungen
Alle Warenzeichen und Produktnamen, die in dieser Dokumentation erwähnt werden, sind Warenzeichen der jeweiligen Eigentümer. Zu diesem Handbuch Avision übernimmt keine Haftung jeglicher Art für Schäden, die mit diesem Material im Zusammenhang stehen, unter anderem auch nicht für die implizierten Sachmängel für einen bestimmten Zweck. -
Seite 3: Inhaltsverzeichnis
......... 18 4.1.1 ETHODE ..........19 4.1.2 ILDTYP ..........21 4.1.3 UFLÖSUNG ......22 4.1.4 ELLIGKEIT UND ONTRAST ....23 4.1.5 ERGRÖSSERUNG DES VORSCHAUBILDS . 24 4.1.6 MKEHREN UND USWÄHLEN DES ILDAUSSCHNITTS ....25 4.1.7 ERBESSERUNG DER ILDQUALITÄT AV610 Kurz-Betriebsanleitung... - Seite 4 ..........33 NDERE ERKZEUGE KAPITEL 5 PFLEGE DES SCANNERS ..........34 ........34 EINIGUNG DES LATTEINZUGS .......... 35 EINIGUNG DER LASPLATTE ........36 USTAUSCH DER UFLAGEFLÄCHEN ..........37 ECHNISCHER ERVICE ANHANG....................38 ............38 EHLERBEHEBUNG ............39 ECHNISCHE ATEN AV610 Kurz-Betriebsanleitung...
-
Seite 5: Kapitel 1 Installieren Des Scanners
Kapitel 1 Installieren des Scanners Lieferumfang Öffnen Sie vorsichtig den Karton und überprüfen Sie den Inhalt. Wenn Sie Transportschäden feststellen oder Teile fehlen, setzen Sie sich mit Ihrer Verkaufsstelle in Verbindung. AV610 Scanner USB-Kabel Netzkabel Papierlade Papierführung Netzadapter Papierstopper Kurzführer... -
Seite 6: Entriegeln Des Scanners
Wird der Scanner verwendet, ohne ihn vorher zu entriegeln, kann er beschädigt werden, und Sie verlieren den Anspruch auf Garantieleistungen. Vor dem Transport des Geräts muss der Scanner verriegelt werden. Aufsetzen der Papierlade 1). Bringen Sie die Papierführung an der Papierlade an. Papierlade Papierführung AV610 Kurz-Betriebsanleitung... -
Seite 7: Anschliessen Des Scanners
2). Setzen Sie beide Teile zusammen auf das Gerät auf. Anschliessen des Scanners 1. Schließen Sie das Kabel des automatischen Blatteinzugs an die mit ADF gekennzeichnete Schnittstelle auf der Rückseite des AV610. 2. Stecken kleinen Stecker Neztadapters Netzanschlussbuchse des Scanners. Stecken Sie den anderen Stecker in eine entsprechende Netzsteckdose. -
Seite 8: Installieren Der Software
Bitte beachten Sie, dass unter Windows XP das Software Installations Fenster erst erscheint, wenn die Treiber-Installation abgeschlossen ist. Entriegeln des Scanners Stecken Sie das quadratische Ende des USB-Kabels in die USB-Buchse des Scanners. Stecken Sie das rechteckige Ende in die USB-Buchse des Computers. USB-Buchse USB-Kabel AV610 Kurz-Betriebsanleitung... - Seite 9 Der Computer zeigt die Mitteilung Neue Harware gefunden an. (Windows 9X/Windows ME) (Windows 2000/XP) Unter Windows 9x bzw. Windows Me wählen Sie Automatisch nach dem besten Treiber suchen und klicken auf Weiter. Unter Windows XP klicken Sie auf Weiter um fortzufahren. AV610 Kurz-Betriebsanleitung...
- Seite 10 Wenn folgendes Fenster erscheint, klicken Sie bitte auf Fertigstellen. (Windows 9X/Windows ME) (Windows 2000/XP) Bitte beachten: Wenn Scanner unter Windows deinstallieren möchten, vergewissern Sie sich, dass der Scanner angeschlossen ist. AV610 Kurz-Betriebsanleitung...
-
Seite 11: Kapitel 2 Der Erste Scanvorgang
Mehrere Seiten sollten Sie immer zuerst durchfächern, um Papierstau zu vermeiden. Der Blatteinzug faßt höchstens 25 Seiten. 3. Legen Sie die Blätter Aufsicht nach oben, Kopf voran in den Blatteinzug. Richten Sie die Papierführung an beiden Seiten so aus, dass die Vorlagen zentriert im Blatteinzug liegen. AV610 Kurz-Betriebsanleitung... -
Seite 12: Einlegen Der Vorlage
TWAIN-kompatiblen Programm, bevor der Scanner scannen und das Bild in den Computer laden kann. In den unterschiedlichen Programmen kann sich der Befehl zum Starten des Scanner-Treibers unterscheiden. Starten TWAIN-kompatibles Programm Roxio PhotoSuite SE, das Sie auf der CD finden. Klicken Sie auf Holen / Scanner (TWAIN). AV610 Kurz-Betriebsanleitung... - Seite 13 Wählen Sie als Quelle AV610 (das muss nur einmal eingestellt werden). Legen Sie die Vorlage mit der zu scannenden Seite nach unten (FACE DOWN) auf die Glasauflagefläche. Klicken Sie die Scannen Schaltfläche um das Twain Treiber Fenster zu öffnen. Klicken Sie auf Vorschau, um einen ersten Eindruck des gescannten Bildes zu erhalten.
-
Seite 14: Die Benutzeroberfläche
9. Freistellung Größe des Scanbereichs verändern. 10. Papierformat Auswahl des Papierformats aus Karte 4” x 2,5”, Foto 5” x 3”, Foto 6” x 4”, A5, B5, A4, Brief, Legal oder Scanner maximum 11. Maßeinheit Auswahlmöglichkeit: cm, Inch und Pixel AV610 Kurz-Betriebsanleitung... -
Seite 15: Kapitel 3 Verwenden Der Tasten
Kapitel 3 Verwenden der Tasten Einstellung der Tastenfunktionen Wir empfehlen Ihnen, nach dem Installieren des Scanner-Treibers auf Ihrem Computer zunächst einmal die Tastenfunktionen einzustellen. Zur Anpassung der Einstellungen gehen Sie folgendermaßen vor: Starten Sie das Tasten-Programm, indem Sie Start>Programme>Scanner Software>Tasten-Manager klicken. In der rechten unteren Ecke erscheint das Symbol für den Tasten-Manager. - Seite 16 Scan-Größe: Wählen Sie zwischen Brief, A4 oder Visitenkarte. Auflösung: Wählen Sie eine passende Auflösung von 100 dpi bis 1200 dpi. Bildformat: Wählen Sie aus BMP, PCX, TIFF oder JPEG. Bildbearbeitungsprogramm: Wählen Sie ein Bildbearbeitungsprogramm. Drucker: Wählen Sie Ihren Standarddrucker. Kopien: Anzahl der Kopien. AV610 Kurz-Betriebsanleitung...
-
Seite 17: Verwenden Der Tasten
Verwenden der Tasten E-Mail Kopierer Scanner 1. Drücken Sie die gewünschte Taste. E-Mail: Das Bild wird gescannt und in Microsoft Outlook Express geladen, um es als E-Mail-Anhang zu versenden. Scanner: Das Bild wird gescannt und in Ihr Bildbearbeitungsprogramm (geladen). Kopierer: Das Bild wird gescannt und über Ihren Drucker ausgedruckt. -
Seite 18: Kapitel 4 Bildbearbeitung
ADF/Multipage (ADF/Mehrere Seiten): Wählen Sie diese Einstellung, wenn Sie eine mehrseitige Vorlage mit losen Blättern haben, um sie über den automatischen Seiteneinzug (ADF) zu scannen. ADF/Singlepage (ADF/Einzelseite): Wählen Sie diese Einstellung, um eine einzelne Seite über den automatischen Seiteneinzug (ADF) zu scannen. AV610 Kurz-Betriebsanleitung... -
Seite 19: Bildtyp
4.1.2 Bildtyp 1. Bildtyp In der folgenden Tabelle finden Sie die entsprechend des Bild- typs passenden Bild- einstellungen. Schwarzweiß Ihre Vorlage enthält nur Schwarzweiß -Text, Bleistift- oder Tinte-Zeichnungen. Halbton Halbtonbilder sind Abbildungen, in denen Graustufen angedeutet werden. Ein Beispiel dafür sind die Abbildungen in Zeitungen. - Seite 20 Schwarzweiß Halbton Grau 8-Bit Farbe 24-Bit Farbe AV610 Kurz-Betriebsanleitung...
-
Seite 21: Auflösung
4.1.3 Auflösung Auflösung Mit der richtigen Auflösung erhält man ein klares Bild mit einer guten Darstellung der Details. Die Auflösung wird in Punkten pro Zoll (dots per inch = dpi) angegeben. Auflösung: 50 dpi Auflösung: 100 dpi Hinweis: Ein DIN A4-Farbbild, das mit einer Auflösung von 300 dpi im Echtfarben-Modus gescannt wird, benötigt etwa 25 MB Speicherplatz. -
Seite 22: Helligkeit Und Kontrast
Bild dargestellt. Kontrast Einstellung des Bereichs zwischen dem hellsten und dunkelsten Punkt im Bild. Je höher der Kontrast ist, desto größer ist der Unterschied zwischen den Graustufen. geringe Helligkeit Normal hohe Helligkeit geringer Kontrast Normal hoher Kontrast AV610 Kurz-Betriebsanleitung... -
Seite 23: Vergrösserung Des Vorschaubilds
4.1.5 Vergrösserung des vorschaubilds Zoom-Ansicht Vergrößern des Vorschaubilds auf die maximale Größe des Vorschaufensters. Beachten Sie, dass diese Funktion nur das Vorschaubild vergrößert, nicht aber das tatsächliche Bild. Vor der Vergrößerung Nach der Vergrößerung FB 1210U Kurz-Betriebsanleitung 23... -
Seite 24: Umkehren Und Auswählen Des Bildausschnitts
Nach dem Umkehren Spiegeln: Spiegelbildliche Darstellung des Bilds. Vor dem Spiegeln Nach dem Spiegeln 3. Automatische Auswahl des Bildausschnitts Automatische Einstellung des gesamten Bilds als Scanbereich. (Der Bildbereich kann auch durch diagonales Ziehen mit der "Drag and Drop"-Funktion festgelegt werden.) AV610 Kurz-Betriebsanleitung... -
Seite 25: Verbesserung Der Bildqualität
4.1.7 Verbesserung der Bildqualität Entrastern Beseitigt Moiré-Muster*, die oft bei Drucksachen vorkommen. Scharfzeichnen Scharfzeichnen des gescannten Bilds. Vor dem Entrastern Nach dem Entrastern Vor dem Scharfzeichnen Nach dem Scharfzeichnen *Moiré-Must er: Unerwünschtes Muster beim Halbton-Farbdruck, das durch die Überlagerung von zwei oder mehr Rastern entsteht. FB 1210U Kurz-Betriebsanleitung 25... - Seite 26 Regulierung der Farbqualität des Bilds, so dass sie nahezu der des Original-Bilds entspricht. Bei dieser Funktion regulieren Standardparameter die Farbeinstellung des Bilds. Normal Nach der Farbangleichung Auto-Level Automatische Regulierung der sehr hellen und sehr dunklen Bereiche des gescannten Bildes zur Verbesserung der Bildqualität. Normal Nach Auto-Level-Funktion AV610 Kurz-Betriebsanleitung...
-
Seite 27: Einstellungen Für Fortgeschrittene
Einstellungen für Fortgeschrittene 4.2.1 Wechseltaste 1. Klicken Sie auf diese Taste, erscheint rechts die Leiste mit den Einstellungs- möglichkeiten für Fort- geschrittene. Dazu gehören Hervorheben/Schatten, Farbton/Sättigung/Hellig- keit, Kurve, Farbbalance, Entfernen von Farbanteilen. 2. Die Leiste mit den Einstellungsmöglichkeiten für Fortgeschrittene. 4.2.2 Helligkeit/schatten Helligkeit bezieht sich auf den hellsten Punkt im gescannten... - Seite 28 Wird der Gamma-Wert verändert, verändert sich auch das Bild entsprechend. Gamma-Wert: 1,0 Gamma-Wert: 1,4 Gamma-Wert: Wenn die Werte von Helligkeit und Schatten verändert werden, ändert sich das Bild entsprechend. Helligkeit: 255/Schatten: 0(Normal) Helligkeit: 210/Schatten:10 Helligkeit: 200/Schatten:0 Helligkeit: 255/Schatten: 50 AV610 Kurz-Betriebsanleitung...
-
Seite 29: Helligkeitskurve
4.2.3 Helligkeitskurve Einstellung der mittleren Farbwerte des Bildes, ohne die hellsten und dunkelsten Bereiche stark zu verändern. Wenn die Kurve nach oben oder unten bewegt wird, wird das Bild heller oder dunkler. FB 1210U Kurz-Betriebsanleitung 29... -
Seite 30: Ändern Von Farbton/Sättigung/Helligkeit
Je nach Grad der Sättigung ist die Farbe eher blass oder kräftig. (3). Helligkeit Durch Verschieben des Pfeils nach rechts wird die Helligkeit erhöht, durch Verschieben nach links verringert. Wird der Pfeil auf der Sättigungs-Skala nach rechts verschoben, wird die Farbe kräftiger. AV610 Kurz-Betriebsanleitung... -
Seite 31: Farbbalance
4.2.5 FArbbalance Mit der Farbbalance-Funktion erhalten Sie eine optimale Bildqualität. Wir der Pfeil nach rechts bewegt, erhält das Bild einen stärkeren Rot-Ton. Wird der Pfeil nach rechts bewegt, erhält das Bild einen stärkeren Grün-Ton. FB 1210U Kurz-Betriebsanleitung 31... - Seite 32 OCR-Software konvertiert werden soll. Diese Funktion unterstützt aber nur schwarzweiße und graue Abbildungen. Aus diesem Grund sollte Sie, wenn Sie diese Funktion nutzen wollen, auch nur solche Vorlagen verwenden. Der Grünanteil (G) wurde entfernt. Der Rotanteil (R) wurde entfernt. AV610 Kurz-Betriebsanleitung...
-
Seite 33: Andere Werkzeuge
Andere Werkzeuge Maßeinheit Anzeige der verwendeten Maßeinheit. Durch Klicken auf diese Taste kann die Maßeinheit verändert werden. Auswahlmöglichkeit: Inch, cm, Pixel. Papierformat Standardmäßige Scangrößen. Auswahlmöglichkeit: Karte 4” x 2,5”, Foto 5” x 3”, Foto 6” x 4”, B5, A5, A4, Brief und Scanner Maximum. -
Seite 34: Kapitel 5 Pflege Des Scanners
Sie den Wischvorgang. Achten Sie dabei darauf, daß Sie die Klemmfedern nicht beschädigen. Reinigen Sie auch die Auflagefläche, und achten Sie dabei wiederum auf die Federn. Schließen Sie die Abdeckung. Der AV610 ist nun wieder einsatzbereit. Führungsrolle Klemmfeder Auflageflächen... -
Seite 35: Reinigung Der Glasplatte
Reinigung der Glasplatte Der AV610 ist praktisch wartungsfrei, muss aber von Zeit zu Zeit gereinigt werden, um optimale Betriebsleistung zu garantieren. Gehen Sie dazu so vor: Ö ffnen Sie die Abdeckung der Glasplatte. Tauchen Sie ein weiches Tuch in 95%-igen Reinigungsalkohol. -
Seite 36: Austausch Der Auflageflächen
Wenden Sie sich zum Bestellen des Moduls an den Händler, und folgen Sie dann den nachstehenden Anweisungen: Entfernen Öffnen Sie die vordere Abdeckung des Papiereinschubs, indem Sie die Lösetaste drücken. Ziehen Sie den Unterlegblock. AV610 Kurz-Betriebsanleitung... -
Seite 37: Technischer Service
Montage Nehmen Sie den neuen Unterlegblock aus dem Karton. Halten Sie den oberen Teil der Klammer und führen Sie sie vorsichtig auf den Halter. Technischer Service www.avision.com FB 1210U Kurz-Betriebsanleitung 37... -
Seite 38: Anhang
Papierstau ausräumen Im Falle eines Papierstaus folgen Sie bitte den nachstehenden Anweisungen: Ö ffnen Sie die vordere Abdeckung des Blatteinzugs. Ziehen Sie das Papier vorsichtig aus dem Blatteinzug. Schließen Sie die Abdeckung. Der AV610 ist nun wieder einsatzbereit. AV610 Benutzerhandbuch... -
Seite 39: Technische Daten
Spannungsversorgung：24Vdc, 0.84A Leistungsaufnahme： <30 W Luftfeuchtigkeit： 20% - 80% (rel.) Betriebstemperatur： 10ºC – 35ºC Lagertemperatur： -15ºC – 45ºC Abmessungen： 444 x 316 x 275 mm (BxTxH) Gewicht： 4.7 k Die technischen Daten können ohne Vorankündigung verändert werden. AV610 Benutzerhandbuch 39...
