Seite 2
FCC Erklärung Dieses Gerät wurde getestet und erfüllt die Anforderungen für digitale Geräte der Klasse B gemäß Teil 15 der Richtlinien der FC C. Diese Richtlinien sollen einen angemessenen Schutz gegen Empfangsstörungen im Wohnbereich gewährleisten. Wird das Gerät nicht den Anweisungen in den Handbüchern entsprechend betrieben, kann es zu Störungen im Rundfunkempfang kommen.
Seite 3
Genehmigungen UL, CSA, TUV/GS,CB EMI Richtlinien FCC Part 15 Unterpunkt J Klasse B DOC Klasse B (Kanada) CE, VCCI, C-TICK, BSMI...
Seite 4
Wichtige Sicherheitshinweise Bitte lesen Sie diese Hinweis sorgfältig durch. Heben Sie diese Anleitung für den späteren Gebrauch auf. Das Gerät ist vor Feuchtigkeit zu schützen. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten. Ein Kippen oder Fallen könnte Beschädigungen hervorrufen.
Seite 6
............4-21 ONFIGURATION 4.16 ..........4-22 ERSCHIEDENES ............4-22 AßSTAB FIXIEREN AßSTABWERT ÄNDERT SICH AUTOMATISCH WENN DIESE PTION ANGEWANDT WIRD UND PASST DEN ..4-22 AUSGEWÄHLTEN CANBEREICH GLEICHZEITIG AN ............4-22 NFORMATIONEN PFLEGE UND WARTUNG ........5-1 SÄ UBERN DE UTOMATISCHEN (ADF) ..........

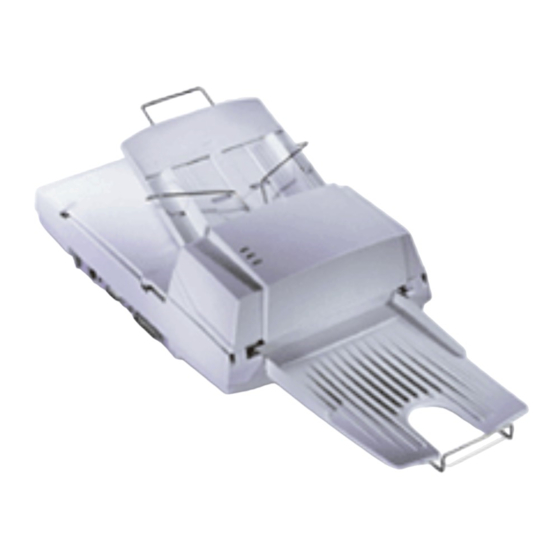

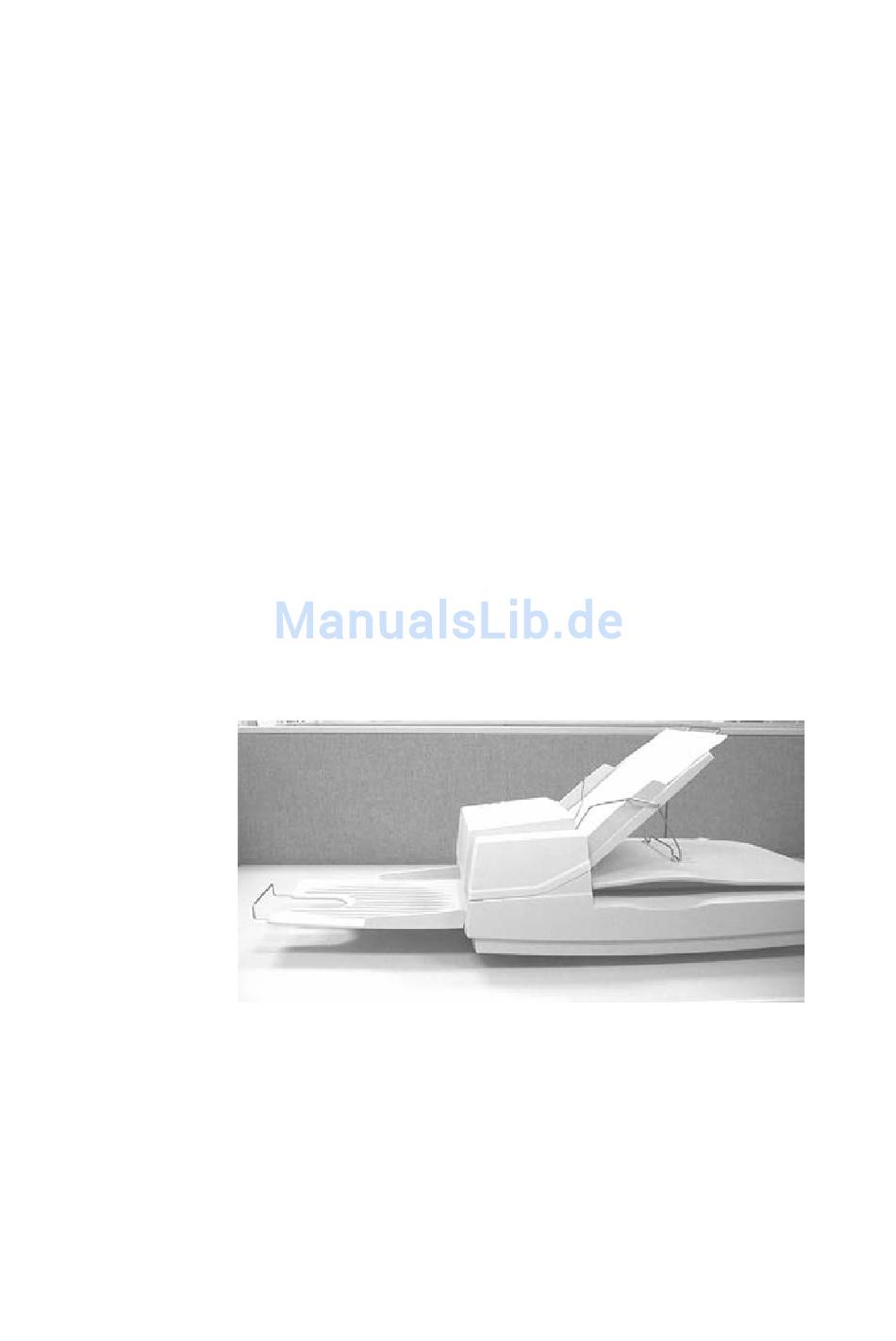

EINFÜHRUNG Wir bedanken uns für den Kauf des AV3200C Scanners. Lesen Sie bitte dieses Handbuch, bevor Sie den Scanner installieren und in Betrieb nehmen. Es werden Ihnen wichtige Anweisungen zum Auspacken, Installieren, der Inbetriebnahme und Wartung des Scanners gegeben. Abbildung 1-1 zeigt, wie der Scanner verpackt ist.
INSTALLATION Nehmen Sie den Scanner vorsichtig aus dem Karton heraus und prüfen Sie seinen Inhalt anhand der Prüfliste. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte sofort an Ihren autorisierten Händler vor Ort. Vorsichtsmaßnahmen • Stellen Sie den Scanner nicht ins Sonnenlicht. Wird er direkter Sonnenbestrahlung oder übermäßiger Hitze ausgesetzt, kann er beschädigt werden.
2.1.1 TRANSPORTSICHERUNG ENTFERNEN Stellen Sie den Scanner auf seine Vorderseite vorsichtig auf. ii). Bringen Sie die Transportsicherung unterhalb des Scanners in “Betriebsposition” (Abbildung 2-1). iii). Stellen Sie den Scanner wieder vorsichtig in normaler Position auf. Abbildung 2-1 Transportsicherung entfernen...
2.1.2 TRANSPORTSICHERUNG WIEDER ANBRINGEN Möchten Sie den Scanner an einem anderen Ort aufstellen, sollten Sie die Transportsicherung wieder anbringen, um die interne Mechanik des Scanners nicht zu beschädigen. Bringen Sie die Transportsicherung anhand folgender Anweisungen wieder an. Schalten Sie den Scanner aus. Heben Sie die Dokumentenabdeckung an, um das Flachbettglas und die Scaneinheit freizulegen.
"Geräte-ID" zu. Sollte es einen Zuweisungskonflikt mit einem anderen SCSI-Gerät geben, wählen Sie eine neue ID. (Abbildung 2-2) Hinweis: Werkseitig wurde der Scanner auf ID 6 eingestellt. In der Regel ist ID 0 einer internen Festplatte zugewiesen und ID 7, ID 8 und ID 9 bleiben unbelegt. Drehen Sie den Wahlschalter mit der Hilfe eines geeigneten Werkzeugs, bis der Pfeil auf die gewünschte ID Nummer weist.
Seite 12
SCSI ID- Wahlschalter SCSI Abschlussschalter Abbildung 2-2 Änderung der SCSI ID Einstellung...
ADF-PAPIEREINZUGSSCHACHT Heben Sie den Papiereinzug auf etwa 45 Grad hoch. ii). Ziehen Sie den Drahtbügel des Papiereinzugs nach unten. iii). Drücken Sie den Papiereinzug leicht an, so dass der Bügel in die Klemmen einklickt. iv). Ziehen Sie die Einzugsverlängerung auf die gewünschte Länge.
Seite 14
Den Bügel herunterziehen Den Einzugsschacht andrücken ADF Papiereinzugsschacht Abbildung 2-3 ADF einstellen...
2.4 ADF-PAPIERAUSGABE Halten Sie die Papierausgabe etwa in einem 30 Grad Winkel, wie in Abbildung 2-4 gezeigt. ii). Drücken Sie die drei Vorsprünge an der Papierausgabe in die drei Schlitze am ADF. iii). Setzen Sie die Papierausgabe vorsichtig ab. Prüfen Sie, ob die Ausgabe fest am ADF sitzt. iv).
DOKUMENTE EINLEGEN Zum Flachbettscannen Dokumente, die sich nicht mit dem ADF scannen lassen, können zum Scannen auf das Flachbett gelegt werden. (Abbildung 2-5) Legen Sie das Dokument mit der zu scannenden Bildseite nach unten auf das Dokumentenglas. ii). Richten Sie das Dokument so aus, dass die obere rechte Ecke mit dem Bezugspunkt abschließt.
2.6 SCANNEN MIT ADF Mit Hilfe des ADF können multiple Dokumente automatisch zugeführt werden. Siehe Abbildung 2-6. Fächern Sie das zuzuführende Papier, um einen Papierstau zu vermeiden. ii). Heben Sie den Symmetrierdraht an. iii). Legen Sie Dokumente (mit der Bildseite nach unten oder oben) in den ADF- Papiereinzugsschacht, so dass die Kopfseite an dem automatischen Einzug liegt.
Falls dies nicht der Fall ist, überprüfen Sie die Netzversorgung. iii). SCSI-Abschluss Der AV3200C kommt mit internem SCSI-Abschluss. Ist der Scanner das letzte Gerät in einer SCSI-Kette, muss der Abschluss eingeschaltet werden. Ist der Scanner nicht das letzte Gerät, muss der Abschluss ausgeschaltet werden.
Seite 19
SCSI-Gerät Host PC Scanner Device Abschluss Abschluss (Abschluss Aus) Scanner Host PC Abschluss (Abschluss Ein) Abbildung 2-2 Abschluss EIN/AUS 2-12...
Seite 20
Hauptschalter Zum SCSI-Anschluss Zur Netzversorgung Abbildung 2-7 SCSI-Kabelanschluss 2-13...
SYSTEMANFORDERUNGEN & SOFTWAREINSTALLATION Um den Scanner bei optimaler Geschwindigkeit betreiben zu können, müssen folgende minimale Anforderungen erfüllt werden: IBM kompatibler PC 486 Pentium, oder höher; Microsoft Windows Installierte SCSI-Karte; 20MB verfügbarer Festplattenspeicherplatz für die Installation; 16MB of RAM (32MB oder mehr empfohlen); Ein Video Graphics Array (VGA) Monitor;...
Anwendungsanleitung über Möglichkeiten die TWAIN-Verbindung zu nutzen. Es erscheint ein Dialogfenster mit einer Liste der Scanquellen. Wählen Sie Avision Scanner/32Vx.xx. Diese Auswahl muss nur ein Mal vorgenommen werden, es sei denn, Sie wählen einen anderen Scanner. Legen Sie das zu scannende Dokument in den ADF oder auf die Flachbettoberfläche.
Seite 23
Wählen Sie eine Auflösung für den Scanner im Auflösungs-Drop-Down-Menü. Wählen Sie Einstellungen für die verschiedenen Scanfunktionen (z.B., Scharfzeichnen, Descreen, usw.) die Sie benutzen wollen. 10. Klicken Sie auf Voransicht oder Scannen, um Dokumente zu betrachten oder zu scannen.
BENUTZEROBERFLÄCHE SCANNMETHODE Mit dem Scanmethode Drop-Down-Menü bestimmen Sie die Art des Scannens. Simplex/Einzelseite—ist die richtige Einstellung, falls Sie den automatischen Dokumenteinzug (ADF) zum Scannen jeweils eines Einzelseitendokuments nutzen. Simplex /Mehrere Seiten—ist die richtige Einstellung, falls Sie den automatischen Dokumenteinzug (ADF) zum Scannen jeweils eines Stapels von Einzelseiten nutzen.
DIE AUFLÖSUNG BESTIMMEN Der richtige Umgang mit der Auflösung garantiert ein zufriedenstellendes Ergebnis. Die Auflösung wird in Dots per Inch (dpi) angegeben. Je größer die Anzahl an dpi, desto höher ist die Auflösung und die Größe des Bildes. Bedenken Sie, dass eine höhere Auflösung mehr Zeit, Speicher und Speicherplatz benötigt.
Seite 26
Tipps: 1. Zu Ihrer Information, ein Din A4 großes Farbbild mit 300 dpi True Color gescannt, verbraucht etwa 25 MB Speicherplatz. Eine höhere Auflösung (bedeutet in der Regel mehr als 600 dpi) ist im True Color Modus nur dann angebracht, wenn es sich um einen kleinen Ausschnitt handelt.
WAHL DES GEEIGNETEN BILDTYPS Wählen Sie den für Ihren Zweck geeigneten Bildtyp in der Scanner-Benutzeroberfläche. Die verschiedenen Bildtypen werden in Folge beschrieben: Liniengrafik (schwarzweiß) Liniengrafik bietet nur Schwarzweißbilder ohne Grauschatten. Dies bedeutet, dass jedes Einzelpixel des Bildes entweder 100% schwarz oder 100% weiß...
Seite 28
Halbton Zusätzlich zu einem Schwarzweißdisplay simuliert Halbton Graustufen, indem es mit Punkten verschiedener Größe arbeitet. Insbesondere beim Betrachten aus einer gewissen Entfernung wirkt ein solches Bild mit echten Grautönen, der benötigte Speicherplatz ist jedoch sehr gering. Halbtonbilder findet man oft in Zeitungen oder Zeitschriften. Da Halbtonbilder Schwarzweißbilder sind, beträgt der benötigte Speicherplatz nur etwa 1/24 eines 24-Bit True Color Bildes.
Seite 29
8-Bit Grau Ein Einzelkanalbild Bild besteht aus mindestens 256 Graustufen. Ein 8-Bit Scanner produziert ein Grautonbild mit 1024 Graustufen zwischen reinem schwarz und reinem weiß. Wählen sie diese Option, wenn Sie Schwarzweißphotografien scannen. Die Dateigröße ist bei 8 Bit Farbinformation pro Pixel acht Mal größer als bei einem Schwarzweißbild und beträgt 1/3 der Größe eines 24-Bit Color Bildes.
Seite 30
8-Bit Farbe Ein 8-Bit Farbbild bietet 256 Tonwerte. Die Dateigröße eines 256 Farbbildes beträgt 1/3 der Größe eines 24-Bit Farbbildes. 8-Bit Farbbild 24-Bit Farbe A 24-Bit Farbbild besteht aus einem drei 8-Bit Farbkanal. Rot, grün und blau werden gemischt, sodass eine Kombination von einer Milliarde Farben entsteht, die eine lebensechte Bildqualität zulässt.
KONTRAST Regelt das Verhältnis zwischen den dunkelsten und hellsten Stellen eines Bildes. Ein höherer Kontrastwert vergrößert die jeweilige Grautonskala. Erhöhen des Kontrastes...
BILD INVERTIEREN Dieser Befehl kehrt die Helligkeits- und Farbwerte des Bildes um. Bei Farbbildern wird bei Invertieren jedem Pixel der komplementäre Farbwert zugewiesen. Original Nach dem Invertieren 4-10...
VORANSICHT AUTO-BEREICH: Mit dem Befehl Voransicht Auto-Bereich wird der Voransicht-Scanbereich automatisch auf die Größe des im Voransichtsmodus befindlichen Dokuments zugeschnitten. Diese Größe ist dann die Vorgabe für folgende gescannte Bilder. PAPIERGRÖSSE: Wählen Sie eine der in der Papiergrößen-Liste angegebenen Scangrößen, inklusive Visitenkarte, 5 x 3 Zoll, 6 x 4 Zoll, Brief, Legal, B5, A5, A4, A3, oder den aktuellen Scanbereich, um eine direkt Auswahl der Größe des Scanbereichs vorzunehmen.
Vor Descreen Nach Descreen *Moiré-Effekt—ein unerwünschter Effekt, der durch unkorrekten Rasterwinkel beim Überdrucken der Halbtöne entsteht. 4.12 SCHARFZEICHNEN Mit Scharfzeichnen öffnen Sie ein Drop-Down-Menü, das der Auswahl verschiedener Scharfzeichnungsgrade dient. Das Menü enthält die Angaben Schwach, Mehr, Stark und Extra Stark. 4.13 FARBREGELUNG Mit der Farbregelung Taste haben Sie Zugang zu den Tasten für Farbton, Sättigung und Helligkeit.
4.14 AUTO LEVEL Mit Auto Level kann dem Bild Schatten hinzugefügt werden, um mehr Details zu erlangen. 4.15 ERWEITERT Mit Erweitert haben Sie Zugang zu den erweiterten Einstellungsmöglichkeiten für Markieren / Schatten, Kurven, Farbausgewogenheit, Farbton / Sättigung / Helligkeit, Farbausblendung und Benutzerdefinierte Einstellungen (sechs Tasten rechts des TWAIN Dialogfensters).
Seite 38
Benutzen Sie Markieren und Schatten zusammen, um den Farbbereich zu erweitern und mehr Details eines Farbildes zu erkennen. 4-15...
Seite 39
Kurven Mit Kurven wird ein Dialogfenster aufgerufen, das der Einstellung der Mitteltöne des Bildes dient. Die hellsten und dunkelsten Bereiche des Bildes bleiben dabei unverändert. Wählen Sie Kurve oder Linie, falls Sie eine eher runde, kurvige bzw. eine kantigere Einstellung bevorzugen. Wählen Sie eine Linie und ziehen Sie diese mit gedrückter rechter Maustaste, um die Kurve Ihrer Wahl zu setzen.
Seite 40
Die Standardeinstellungen dienen als Grundlage der Einstellungen. Geben Sie Werte in das Farblevel Schriftfeld ein, oder die Position des Schiebereglers unter der Farbe verändern. Farbton /Sättigung /Helligkeit Dient der Regelung der Werte für Farbton, Sättigung und Helligkeit eines Bildes. Diese Taste ist nur aktiviert, wenn die Farbregelung Taste ausgewählt ist.
Seite 41
Sättigung—Geben Sie einen Wert im Sättigungs Feld an. Der Sättigungswert lassen die Farben eines Bildes blass oder satt erscheinen. Helligkeit—Geben sie einen Wert im Helligkeit Feld an, um die Farbstärke zu regeln. HINWEIS: Diese Optionen sind nur verfügbar, wenn die Farbregelung Taste aktiviert ist.
Seite 42
Farbausblendung Diese Option ist nur verfügbar, wenn Schwarzweiß, Halbton oder 8-Bit Grau im Bildtyp Drop-Down-Menü ausgewählt sind. Klicken Sie auf die Farbausblendung Taste, um das Dialogfenster zu öffnen, in dem Sie die Farbkanäle R (Rot), G (Grün), oder B (Blau) wählen können, die beim Scannen unterdrückt werden.
Benutzerdefinierte Einstellungen Mit Benutzerdefinierte Einstellungen öffnen Sie ein Dialogfenster zum Speichern der Scaneinstellungen und Konfigurationen. Es gibt zwei Tabs: Scaneinstellungen und Konfiguration. Scaneinstellungen Mit Scaneinstellungen können Sie die vorgenommenen Einstellungenin einer Datei speichern, eine existierende Datei laden, oder löschen. Speichern einer Scaneinstellungsdatei Geben Sie den Einstellungen im Dateinamen Schriftfeld einen Namenund klicken Sie auf Speichern.
Konfiguration Die Konfiguration Tab ermöglicht das Verändern einiger spezieller Einstellungen. Stromsparmodus—aktivieren Sie das Aktivieren Fenster, um den Energiesparmodus zu starten. Es ist möglich im Minuten Fenster eine Zeitverzögerung zu definieren. Klicken Sie auf Übernehmen, um die Äderungen zu speichern. Hinweiseinstellung—aktivieren Sie das Hinweis anzeigen Fenster, falls Sie möchten, dass kleine Flaggen den Namen einer Option anzeigen, wenn Sie den Mauszeiger über eine Option im Dialogfenster halten.
4.16 VERSCHIEDENES Breite : Zeigt die aktuelle Bildbreite. Höhe: Zeigt die aktuelle Bildhöhe. Größe: Zeigt die aktuelle Dateigröße des gescannten Bildes. Maßstab fixieren Ein Druck auf diese Taste fixiert die Breite und Höhe der Bildausgabe ungeachtet der gewählten Scangröße. Der Maßstabwert ändert sich automatisch, wenn diese Option angewandt wird und passt den ausgewählten Scanbereich gleichzeitig an.
Seite 46
Voransicht: Klicken Sie auf Voransicht, um ein Dokument zu scannen und anschließend zu betrachten. Auf diese Weise ist es möglich einen Scanbereich zu bestimmen und Scanfunktionen für folgendes Scannen zu setzen. Nachdem Sie eine Scanfunktion ändert und anwenden, wird die Voransicht aktualisiert und somit eine Echtzeit-Ansicht möglich.
PFLEGE UND WARTUNG 5.1 SÄUBERN DES AUTOMATISCHEN DOKUMENTEINZUGS (ADF) Der Scanner ist grundsätzlich wartungsfrei. Ein gelegentliches Säubern ist jedoch angebracht, um eine optimale Bildqualität und Leistung zu garantieren. Es kann vorkommen, dass Separierungs-Pad und die Einzugsrollen durch Tintenreste, Tonerpartikeln oder Papierstaub verschmutzt werden.
Seite 48
ADF Einzugsmodul Einzugsrollen Roller Den ADF und den Dokumentendeckel öffnen...
SÄUBERN DER GLASPLATTE Die Reinigungsschritte: Tränken Sie ein Wattestäbchen in Isopropylalkohol (95%). ii). Öffnen Sie den ADF und den Dokumentendeckel, wie in Abbildung 6-2 gezeigt. Wischen Sie das Glas des Flachbettbereichs und des ADF- Bereichs durch seitliche Bewegungen mit dem Wattestäbchen ab.
ERSETZEN DES ADF SCHNAPP-PAD MODULS Nach etwa 20,000 gescannten Seiten mit dem ADF, ist das Separierungs-Pad abgenutzt, es kann zu Problemen beim Dokumenteinzug kommen. Sie sollten in diesem Fall das Pad ersetzen. Wenden Sie sich an Ihren Händler vor Ort und beachten Sie die folgenden Austauschhinweise.
Seite 51
Einbau Nehmen Sie das ADF Pad-Modul aus dem Karton. Bringen Sie den oberen Teil der Pad-Klemme vorsichtig in der Pad-Halterung an, wie in Abbildung 6-4 gezeigt. Oberer Teil der Pad Klemme Abbildung 6-4 Installation des Pad-Moduls...
FEHLERBEHEBUNG Beim Einschalten führt der Scanner automatisch einen einfachen Eigentest aus. Hierdurch werden wesentliche Systemfehler im Scanner erkannt. Bei Initialisierung des Tests blinkt die BETRIEBS-LED. Nach Abschluss des Tests leuchtet die BETRIEBS-LED kontinuierlich, falls kein Fehler gefunden wurde. Treten beim Betrieb des Scanners Probleme auf, prüfen Sie ihn anhand folgender Hinweise zur Fehlerbehebung.
Seite 53
Frage: Papier staut sich während des Scannens. Antwort: a) Öffnen Sie den ADF. b) Ziehen Sie das gestaute Papier vorsichtig heraus. c) Schließen Sie den ADF. Frage: Mehr als ein Blatt Papier wurde vom Scanner eingezogen. Antwort: a) Öffnen Sie den ADF. b) Entfernen Sie die eingezogenen Papierseiten.
Seite 54
Frage: Papier wird schräg in den Scanner eingezogen. Antwort: a) Prüfen Sie den Zustand der Einzugsrollen und reinigen Sie diese, falls erforderlich. b) Benutzen Sie die Papiereinführung für den Papiereinzug. Frage: Der Scanner erzeugt beim Einschalten Geräusche und er lässt sich nicht in Betrieb nehmen.
Seite 55
für den Netzadapter oder die Hauptplatine. Frage: Es ist kein Problem, das Bild vom Scanner zu übernehmen, doch bricht der Scanner oder das System beim Scannen oft zusammen. Antwort: Prüfen Sie a) Ist das Kabel fest angeschlossen? b) Es dürfen nur zwei SCSI-Abschlüsse an Ihrer SCSI-Kette angeschlossen sein.
Frage: Die gescannten Bilder werden immer zu dunkel. Antwort: a) Ändern Sie mit Hilfe der Anwendung die Gammaeinstellung Ihres Druckers auf 2.2 und die des Monitors auf 1.8. b) Stellen Sie in der TWAIN- Benutzeroberfläche einen größeren Helligkeitswert ein. Frage: Der Scanner funktioniert gut, doch scheinen bei Liniengrafiken die Linien fetter herauszukommen als beim...
Seite 57
ADF-Gerät Papierein- zugsschacht Dokument Abbildung 7-1 ADF-Papierstau – Das Papier entfernen...
TECHNISCHER SERVICE Technische Unterstützung durch Avision Scanner erhalten Sie im Avision Technical Assistance Center (ATAC). Bevor Sie das Center kontaktieren, bereiten Sie bitte folgende Informationen vor. Die Seriennummer & Revisionsnummer des Scanners (auf der Unterseite des Scanners) Hardwarekonfiguration (z.B. Host CPU Typ, RAM Größe, freien Speicherplatz, Displaykarte,...
