- Seite 1 AV100C Farbscanner Benutzerhandbuch Version 1.1 (D/N 250-0047-0) © © AVISION INC. 1996...
- Seite 2 Alle Rechte vorbehalten. Reproduktion, Übertragung, Abschrift, Aufbewahrung in einem elektronischen Speichersystem und Übersetzung in andere Sprachen einschließlich Computersprachen in jedweder Form, elektronisch, mechanisch, magnetisch, optisch, chemisch, manuell, etc. ohne vorhergehende schriftliche Genehmigung von Avision Inc. verboten. Scanvorlagen sind möglicherweise kopiergeschützt unterstehen einschlägigen...
- Seite 3 Garantie Vollständigkeit des Materials, einschließlich, doch nicht beschränkt auf Tauglichkeit zu bestimmten Zwecken. Avision kann für Fehler in diesem Handbuch und Unfalls- oder Folgeschäden in Zusammenhang mit der Bereitstellung, Leistung oder dem Gebrauch dieser Unterlagen, nicht haftbar gemacht werden.
- Seite 4 FCC Radio Frequency Interference Statement This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
-
Seite 5: Inhaltsverzeichnis
EINIGUNG DES OKUMENTENEINZUGS 5.2 R .......... 22 EINIGUNG DER ALIBRATIONSVORLAGE 6. PROBLEMBEHEBUNG..............23 6.1 F ............... 24 RAGEN UND NTWORTEN 6.2 K ................28 UNDENDIENST 7. TECHNISCHE DATEN ..............30 7.1 M AV100C................31 ODELL... -
Seite 6: Einführung

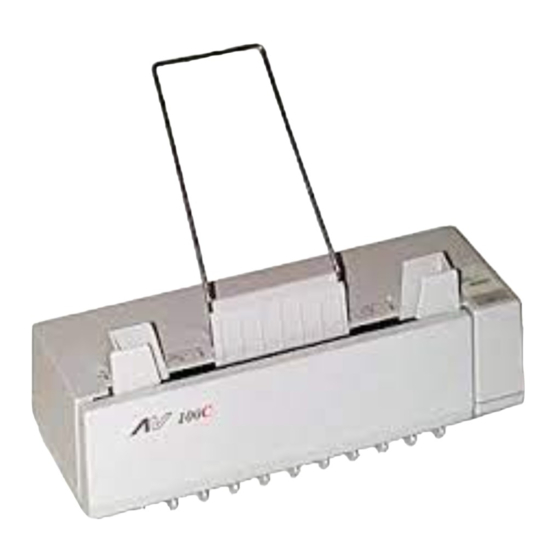

1. Einführung Herzlichen Glückwunsch zum Kauf des neuen Avision AV100C Farbscanner mit Blatteinzug. Avision Inc. ist eine der führenden Firmen in der Entwicklung von Hochleistungs - blattscannern. Bevor Sie den Scanner montieren und in Betrieb nehmen, verwenden Sie bitte einige Minuten auf die Durchsicht dieses Handbuches. - Seite 7 1.Netzteil 2.Packliste - S/W-Modell - Treiberset 3.Obere Papierlade 4.Papierstände 5.Rechtes Kissen 6.Separate Lad 7.Karton 8.Signalkable 9.Linkes Kissen 10.Führungen Abbildung 1-1 Scanner in der Verpackung...
-
Seite 8: Aufstellen Des Gerätes
2. Aufstellen des Gerätes Vorsicht * Schützen Sie das Gerät vor direkter Sonneneinstrahlung. * Stellen Sie den Scanner nicht an feuchten oder staubigen Orten auf. * Verwenden Sie stets die passende Stromquelle. * Stellen Sie den Scanner auf einer ebenen, flachen Oberfläche auf. Geneigte oder unebene Oberflächen können zu Problemen beim Dokumenteneinzug führen. - Seite 9 5. Schließen Sie die Klappe. 1.Papierständer 2.Rutschführung 3.Papierstände 4.Rutschführung 5.Vorderklappe Abbildung 2-1 Montage der Gleit- und Papierstützen und des Stützdrahts.
-
Seite 10: Vorbereitung Zum Dokumenteinzug
Vorbereitung zum Dokumenteinzug Normalpapier läßt sich einfach einlegen. Um Papierstau zu vermeiden, fächern Sie vor dem Einlegen Papierstöße kurz durch. (Siehe Abb. 2-2) Abb. 2-2 Auffächern des Papiers Dokumenteneinzug Legen Sie Dokumente mit der Schriftseite nach unten auf die Papierstütze und den Stützdraht. Richten Sie die Gleitstützen zu beiden Kanten des Papiers aus. -
Seite 11: Einlesen Kleinformatiger Dokumente
Einlesen kleinformatiger Dokumente Zum Scannen kleinformatiger Dokumente wie Visitenkarten, drehen Sie die Gleitstützen um, und legen Sie Dokument mit der Hand ein. (Abbildung 2-4) 1. Öffnen Sie die Vorderklappe des Geräts. 2. Entnehmen Sie die beiden Gleitstützen, wechseln Sie die Position derselben und legen Sie sie wieder ordnungsgemäß... -
Seite 12: Kabelanschluß
2.2 Kabelanschluß Vergewissern Sie sich, daß der Scanner abgeschaltet ist. Schließen Sie das Netz- und Signalkabel wie in Abbildung 2-5 gezeigt, an. 1.Netzteil 2.Scanner 3.D25P-Kable 4.Parallele Schnittstelle (Drucker) Abbildung 2-5 Kabelverbindungen... - Seite 13 Wenn nach dem Anschluß des Druckers über den Scanner der Druckvorgang nicht funktioniert, können Sie einen Datenschalter für Druckerkabel kaufen (Abb. 2-6). Damit können Sie je nach bedarf auf Drucker oder Scanner umschalten. Merke: Die Einlesegeschwindigkeit des Scanners wird bedeutend verlangsamt, wenn die parallele Schnittstelle nicht nach EPP- Standard gebaut ist.
-
Seite 14: Treiberinstallation
Die Einrichtung der Treiber mit dem Installationsprogramm funktioniert auf folgende Weise: 1. Führen Sie Windows 3.1 oder Windows 95 aus. 2. Legen Sie die AV100C CD in das CD-Laufwerk. 3. Für Windows 3.1 oder Windows 3.11 (Abb. 3-1,3-2) Wählen Sie »Ausführen« aus dem Datei-Menü und geben Sie d:\driver\av100c.exe ein (d: das CD-Laufwerk ist... - Seite 15 Für Windows 95 Wählen Sie im Start-Menü »Ausführen«, geben Sie d:\driver\av100c.exe ein (d: das CD-Laufwerk ist nicht verfügbar), und klicken Sie auf »OK«. 4. Folgen Sie den Anweisungen auf dem Bildschirm (klicken Sie einfach auf »OK«). Abb. 3.1 Abb. 3.2...
-
Seite 16: Bedienung Des Scanners
TWAIN-Quellen. Wenn Sie im Datei-Menü weder den Befehl »Holen« noch »Acquire« noch »Quelle…« finden, lesen Sie bitte im Handbuch zur Software nach. 3. Wählen Sie als Quelle den Eintrag AV100C/16 Driver V3.3. 4. Die Quelle müssen Sie nur einmal wählen, es sei denn Sie... - Seite 17 AV100C TWAIN-Benutzerschnittstelle:...
-
Seite 18: Bildtyp
4.1 Bildtyp Mit diesem Element können Sie den Digitalisierungsmodus wählen. Klicken Sie auf die entsprechende Schal tfläche: Zeichnung Rasterung Halbton Graustufen Farbe Zeichnung Dieser Modus liest nur Schwarz und Weiß ein. Dazwischen liegende Graubereiche werden entweder schwarz oder weiß erkannt. Rasterung Braucht nur ein Minimum an Speicherplatz und bietet dabei gute Bildqualität und Detailtreue. -
Seite 19: Scanparameter Und Steuerung
4.2 Scanparameter und Steuerung Auflösung Helligkeit Kontrast Auflösung: Die Anzahl der Punkte pro Zoll (dpi), die der AV100C in einem Digitalisationsvorgang erkennt. Helligkeit: Bestimmt den Helligkeitsgrad eines Bildes. Je höher der Wert, desto heller das Bild. Kontrast: Regelt den Unterschied zwischen den hellsten und dunkelsten Tönen im Bild. - Seite 20 Automatische Abgleichung Automatische Bereichswahl Moiré entfernen Farbangleichung Normal Negativ Kalibration Qualität Geschwindigkeit Pixel/Zoll/cm Gammawert Bildinformationen Automatische Angleichung Zur Optimierung des Bildes. Autom. Bereichsauswahl Wählt immer das gesamte eingelegte Dokument als Vorlage, egal wie groß es auch sein mag. Moiré entfernen Entfernt die Moirémuster, die meist beim Scannen von gerasterten Vorlagen entstehen.
- Seite 21 Vorher Nachher Farbangleichung Ändert die Farbqualität eines Bildes, so daß dies eher dem Original entspricht. Diese Funktion verwendet Normeinstellungen. Normal Stellt alle Parameter auf Normalwerte zurück. Negativ Dieser Befehle kehrt die Helligkeits- und Farbwerte in einem Bild um. Alle Farben erscheinen als Komplementärfarbe.
- Seite 22 Pixel/Zoll/cm Dies sind die möglichen Maßeinheiten. Gammawert Regelt die Mitteltöne eines Bildes nach, ohne daß dabei Details an den hellsten und dunkelsten Zonen verloren gehen. Bildinformationen Zeigt relevante Detailinformationen zum Bild.
-
Seite 23: Scannen
4.3 Scannen Preview: Zeigt eine Vorschau der Vorlage mit dem ungefähren Digitalisierungsbereich. Scan: Scannt den Bereich mit den eingestellten Parametern. Exit: Beendet den laufenden Vorgang. Vorlagengröße: Um die Größe einer Vorlage zu bestimmten, klicken Sie einfach auf den Rand des Symbols im Vorschaufenster. -
Seite 24: Drucken
4.4 Drucken Schließen Sie das Druckerkabel wie in Abbildung 4.1 gezeigt an. 1.Scanner 2.Druckerkabel 3.Drucker 4.Rechner 5.Parallele Schnittstelle 6.D25P-Kable 4.1 Anschluß des Druckerkabels Achtung: 1. Beim Drucken muß der Scanner eingeschaltet sein. 2. Scannen und Drucken zur gleichen Zeit ist nicht möglich. 3. -
Seite 25: Wartung
5. Wartung 5.1 Reinigung des Dokumenteneinzugs Der Avision-Scanner ist auf größtmögliche Wartungsfreiheit konzipiert. Vielleicht aber ist es von Zeit zu Zeit notwendig, die Papierrolle zur reinigen, um so optimale Bildqualität zu garantieren. Diese Teile des Gerätes können durch Tinte, Tonerpartikel oder Papierbeschichtungsreste verschmutzt werden. - Seite 26 1. Pad 2. Rolle 3. Klemmfeder Abbildung 5-1 Öffnen der Vorderklappe...
-
Seite 27: Reinigung Der Kalibrationsvorlage
5.2 Reinigung der Kalibrationsvorlage Reinigen Sie die Kalibrationsvorlage, wie in Abb. 5-2 gezeigt, mit einem Haarfön oder einer kleinen Bürste von Staub und Schmutz. Gehen Sie dabei achtsam vor. 1. Vorderklappe: 2. Kalibrationsvorlage: Abb. 5-2 Reinigung der Kalibrationsvorlage... -
Seite 28: Problembehebung
6. Problembehebung Der Scanner führt bei jedem Start einen Selbsttest durch, der größere Funktionsstörungen aufzeigen sollte. Wenn Sie Probleme beim Betrieb des Scanners haben, lesen Sie bitte zuerst die folgenden Hinweise durch. -
Seite 29: Fragen Und Antworten
6.1 Fragen und Antworten Frage: Papier ist im Scanner hängengeblieben (Papierstau) Antwort: 1) Öffnen Sie die Vorderklappe. 2) Ziehen Sie das Papier vorsichtig heraus. 3) Schließen Sie die Vorderklappe. Frage: Der Scanner hat mehrere Blatt Papier gleichzeitig eingezogen. Antwort: 1) Öffnen Sie die Vorderklappe. 2) Entfernen Sie das Papier 3) Schließen Sie die Vorderklappe. - Seite 30 Ich kann mit dem Drucker nicht mehr ordentlich drucken? Antwort: Der Signaldurchgang durch den Scanner funktioniert bei einigen Druckern nicht. Sie können in diesem Fall: a) eine zweite Druckerschnittstelle einbauen oder b) die Avision-Scannerkarte IF05 kaufen und einbauen. . Fragen Sie Ihren Händler danach.
- Seite 31 Scanner zwei Minuten zum Aufwärmen. Im EPP-Betrieb wird diese Zeitdauer auf 20 Sekunden verkürzt. Die Lampe im AV100C braucht zusätzlich 2 bis 3 Minuten zum Aufwärmen. Je älter die Lampe, desto Länger braucht sie zum Aufwärmen. Frage: Der Scanner erkennt manchmal nicht, daß Papier eingelegt ist.
- Seite 32 Anwendung. Frage: Warum funktionieren andere parallele Geräte oder Softwareschutzeinrichtungen (Dongles) nicht mit dem AV100C? Antwort: Der AV100C kann mit Garantie nur zum Drucken eingesetzt werden. Andere Geräten sollten nicht über die parallele Schnittstelle am Scanner betrieben werden. Verwenden Sie andere parallele Schnittstellen, z.B. den AV100C auf LPT1 und andere Geräte auf LPT1.
-
Seite 33: Kundendienst
Speicherplatz, welche VGA-Karte, Schnittstellenkarten, etc.) * Name und Version der verwendeten Software * Name und Version des Scannertreibers Kontaktieren Sie und dann über folgende Anschriften: USA und Kanada : Avision Labs., Inc. Adresse: 48521 Warm Springs Blvd. #312 Fremont, CA 94539 Telefon:... - Seite 34 Note: 1. Auf dem Avision BBS können Sie 24 H rund um die Uhr die neuesten Treiber finden. Stellen Sie Ihre Modemsoftware auf 2400-19200 BPS, 8N1S. 2. Geben Sie Ihren Vornamen, Nachnamen und ihr Kennwort ein. 3. Wenn Sie zum ersten Mal anrufen, wählen Sie ein beliebiges Kennwort und verwenden Sie dieses bei allen weiteren Zugriffen auf unser DFÜ-Brett.
-
Seite 35: Technische Daten
7. Technische Daten Alle Technischen Daten können jederzeit ohne Vorankündigung geändert werden. Die folgenden Dokumente können nicht eingezogen werden: • Dokumente m. Büroklammern oder Heftklammern • Dokumente m. nasser Tinte • Dokumente mit unterschiedlicher Papierstärke, wie z.B. Umschläge • Papier mit Verwerfungen, Falzen, Wellen u. dgl. •... -
Seite 36: Modell Av100C
7.1 Modell AV100C Scannertyp: Tischmodell m. Dokumenteinzug Optische Auflösung: bis 300 x 300 dpi (HxV) Betriebsarten: Schwarzweißbetrieb Halbtonbetrieb (64 Stufen) Fehlerdiffusion (2 Muster) 8-Bit Graustufen (256 Stufen) 24-Bit Farbe (16,7 Millionen Farben) Dokumenteinzug: Autom. Dokumenteinzug (ADE) ADE-Fassungsvermögen: bis zu 10 Blatt... - Seite 37 EU-Zulassungsbestätigung Nach EN45014 Name d. Herstellers: AVISION INC. Anschrift d. Herstellers: No. 20, Creation Road I, Science-Based Industrial Park, Hsinchu, Taiwan, R.O.C. erklärt hiermit, daß sein Produkt Modellnummer : AV100C den folgenden Produktvorschriften entspricht: Emission: EN 50081-1(1992) EN 55022(Class B)
