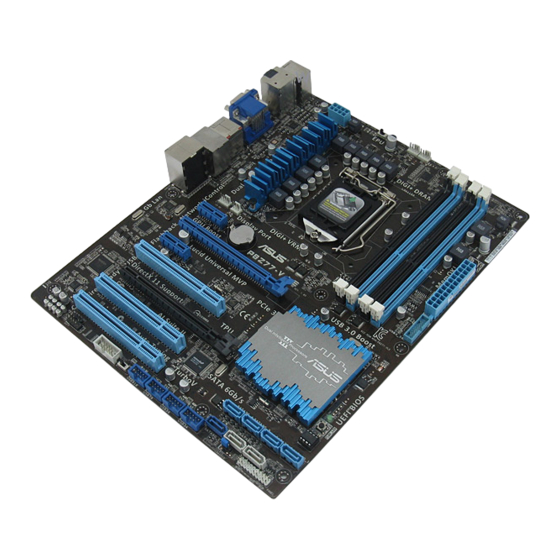

Asus P8Z77-V LE Bedienungsanleitung

Asus P8Z77-V LE Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

P8Z77-V LE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P8Z77-V LE

Inhaltszusammenfassung für Asus P8Z77-V LE

  • Seite 1 P8Z77-V LE...

  • Seite 2: Zweite Ausgabe August 2012

    ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii P8Z77-V LE Spezifikationsübersicht ................ ix Kapitel 1: Produkteinführung Willkommen! ....................1-1 Paketinhalt ....................1-1 Sonderfunktionen ..................1-2 1.3.1 Leistungsmerkmale des Produkts ..........1-2 1.3.2 Duale Intelligente Prozessoren 3.1 mit DIGI+ VRM ....1-4 1.3.3...
  • Seite 4 APM ..................3-24 3.5.8 Network Stack ................3-25 Monitor-Menü ................... 3-26 Boot-Menü ....................3-29 Tools-Menü ....................3-31 3.8.1 ASUS EZ Flash 2 Utility ............3-31 3.8.2. ASUS O.C. Profile ..............3-31 3.8.3 ASUS SPD Information ............. 3-32 Exit-Menü ....................3-33 3.10 Aktualisieren des BIOS................
  • Seite 5 Installieren der Gerätetreiber ............5-3 5.1.5 Aktivieren der ATI CrossFireX™-Technologie ......5-3 ® LucidLogix Virtu MVP................5-4 ® LucidLogix Virtu MVP installieren ..............5-4 Anzeige einrichten..................5-5 LucidLogix Virtu MVP konfigurieren ............. 5-6 Hinweise ........................A-1 ASUS Recycling/Takeback Services ............A-2...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Weitere Informationen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 9: P8Z77-V Le Spezifikationsübersicht

    P8Z77-V LE Spezifikationsübersicht Intel® Sockel LGA1155 für 3./2. Gen Intel® Core™ i7 / Core™ i5 / Core i3 / Pentium / Celeron -Prozessoren ® ® Unterstützt 22/32nm-CPU Unterstützt Intel Turbo Boost Technology 2.0 ® * Die Unterstützung für Intel Turbo Boost-Technologie 2.0 ist vom CPU- ®...
  • Seite 10 - Unterstützt Buchsenerkennung, Multi-Streaming und Frontblenden-Buchsenumprogrammierung - Optischer S/PDIF-Ausgang auf der Rücktafel Intel Z77 Express Chipset - unterstützt ASUS USB 3.0 Boost UASP-Modus* ® - 2 x USB 3.0/2.0-Anschlüsse auf Board-Mitte und Frontblende - 2 x USB 3.0/2.0-Anschlüsse an der Rücktafel (blau)

  • Seite 11: Asus Ez Diy

    Sonderfunktionen ASUS USB 3.0 Boost mit den neusten USB 3.0 UASP-Standard ASUS Network iControl mit sofortiger Bandbreitendominierung für intensive Netzwerkprogramme. ASUS USB Charger+ mit Schnellladefunktion für alle mobilen Geräte ASUS AI Charger+ ASUS Disk Unlocker mit 3TB+ -Festplattenunterstützung ASUS MemOK!
  • Seite 12 BIOS-Funktionen 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.7, ACPI 2.0a, mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen function, F3-Schnellwahltastenfunktion und ASUS DRAM SPD (Serial Presence Detect) -Speicherinformation Verwaltung WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE...

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Kapitel 1: Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P8Z77-V LE-Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards!

  • Seite 14: Sonderfunktionen

    Frequenz von DDR3 2133/1866/1600 MHz. Vollintegriertes USB 3.0 ASUS unterstützt strategischen USB 3.0-Zugang auf der Front- sowie Rücktafel – mit insgesamt 6 USB 3.0-Anschlüssen. Erleben Sie die neuesten Plug & Play-Standards mit 10 mal schnelleren Verbindungsgeschwindigkeiten als USB 2.0. Dieses Motherboard bietet Ihnen somit bequemen Hochgeschwindigkeitszugang.

  • Seite 15: Intel ® Rapid Start-Technologie

    Der Intel Z77 Chipsatz unterstützt standardmäßig die Serial ATA (SATA)-Speicheroberfläche ® der nächsten Generation und liefert Datentransferraten von bis zu 6.0 Gb/s. ASUS bietet mehrere SATA 6.0 Gb/s-Anschlüsse für verbesserte Skalierbarkeit, schnellere Datenabfrage und zweifache Bandbreite in Vergleich zu aktuellen Bus-Systemen.

  • Seite 16: Duale Intelligente Prozessoren 3.1 Mit Digi+ Vrm

    Entfesseln Sie zusätzliche Leistung mit dem integrierten ASUS-Schalter oder der AI Suite II-Anwendung. Der TPU-Chip bietet präzise Spannungsregelung und erweiterte Überwachun gsmöglichkeiten mit Hilfe von Auto Tuning und TurboV. Die Funktion ASUS Auto Tuning kann das System intelligent auf schnelle, jedoch stabile Taktgeschwindigkeiten optimieren und TurboV überlässt Ihnen die Anpassung der CPU-Frequenzen und Ratios, um die Leistung...

  • Seite 17: Exklusive Asus-Funktionen

    ASUS TurboV Einfache Übertaktungskontrolle in Echtzeit Fühlen Sie den Adrenalinschub von Übertaktung in Echtzeit, jetzt mit ASUS TurboV. Dieses einfache Übertaktungswerkzeug ermöglicht Ihnen die Übertaktung ohne das Betriebssystem verlassen oder neu starten zu müssen. Mit seiner benutzerfreundliche Schnittstelle ist die Übertaktung nur einige Mausklick weit entfernt.

  • Seite 18: Asus Mylogo2

    Gehäuse nicht mehr öffnen, um die RTC-Daten zu löschen. Schalten Sie den Computer einfach aus, damit das System und das BIOS die CPU-Parameter automatisch zu den Standardeinstellungen zurücksetzen kann. 1.3.4 ASUS Quiet Thermische Lösung ASUS Quiet Thermal macht das System noch stabiler und verbessert die Übertaktungsmögl ichkeiten. Kapitel 1: Produkteinführung...

  • Seite 19: Fan Xpert

    Flash-Laufwerk aus, bevor überhaupt das Betriebssystem geladen wird. Sie können Ihr BIOS mit nur wenigen Mausklicks aktualisieren, ohne auf eine Boot-Diskette oder ein Betriebssystem-Programm zurückgreifen zu müssen. ASUS Q-Slot ASUS Q-Slot wurde entwickelt, um Ihre DIY-Vorhaben zu vereinfachen um Ihre DIY- Erfahrung zu verbessern. ASUS P8Z77-V LE...

  • Seite 20: Weitere Sonderfunktionen

    CrashFree BIOS 3 Beschädigte BIOS-Daten einfach von einer USB-Flashdisk wiederherstellen Mit ASUS CrashFree BIOS 3 können Sie beschädigte BIOS-Daten mit der BIOS-Datei auf einer USB-Flashdisk wiederherstellen. Dieses Programm spart Ihnen die Kosten und Unbequemlichkeiten für die beschaffung eines neuen BIOS-Chips.

  • Seite 21: Kapitel 2: Hardwarebeschreibungen

    Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS P8Z77-V LE...

  • Seite 22: Motherboard-Übersicht

    KB_USB12 CPU_FAN CHA_FAN2 DIGI EATX12V +EPU SPDIFO _HDMI MemOK! DRAM_LED ESATA6G USB3_34 LAN_USB3_12 AUDIO CHA_FAN1 PWR_FAN USB3_56 Lithium Cell PCIEX1_1 P8Z77-V LE CMOS Power 8111F PCIEX16_1 Marvell ® PCIe SATA 6Gb/s Controller PCIEX1_2 1042 Intel ® PCI1 SB_PWR PCIEX16_2 Super...
  • Seite 23 Systemtafelanschluss (20-8 pol. PANEL) 2-26 Clear RTC RAM (3-pol CLRTC) 2-15 USB-Anschlüsse(10-1 pol USB3~10) 2-22 TPU LED (TPU_LED) 2-20 TPU-Schalter 2-17 Serieller Anschlusssockel (10-1-pol. COM1) 2-21 Fronttafelaudioanschluss (10-1 pol. AAFP) 2-22 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) 2-23 ASUS P8Z77-V LE...

  • Seite 24: Zentralverarbeitungseinheit (Cpu)

    Sockel befindet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung/ Sockelpolen/Motherboardkomponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. •...

  • Seite 25: Systemspeicher

    Ein DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEINEN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. P8Z77-V LE P8Z77-V LE 240-pin DDR3 DIMM sockets Empfohlene Speicherkonfigurationen Wir empfehlen Ihnen, dass Sie die Speichermodule für bessere Übertaktungsmöglichkeiten in den blauen Steckplätzen installieren.
  • Seite 26 Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (mit vier DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. Besuchen Sie für die neuste QVL die ASUS-Webseite www.asus.com. P8Z77-V LE Motherboard Liste qualifizierter Anbieter (QVL) DDR3 2400(O.C.) MHz Vendors Part No.
  • Seite 27 KINGSTON KHX2000C9AD3T1K2/ 4GB(2 x 2GB) 1.65V • • • 4GX(XMP) KINGSTON KHX2000C9AD3W1K3/ 6GB(3x 2GB ) 1.65V • • 6GX(XMP) KINGSTON KHX2000C9AD3T1K3/ 6GB(3x 2GB ) 1.65V • • 6GX(XMP) Transcend TX2000KLN-8GK(XMP) 8GB(2 x 4GB) 1.6V • • • ASUS P8Z77-V LE...
  • Seite 28 P8Z77-V LE Motherboard Liste qualifizierter Anbieter (QVL) DDR3 1866(O.C.) MHz Vendors Part No. Size S S / C h i p Chip Timing Voltage DIMM socket support (Optional) Brand 1 DIMM 2 DIMMs 4 DIMMs CORSAIR CMT4GX3M2A1866C9(XMP) 4GB(2 x 2GB) DS 9-9-9-24 1.65V • • • CORSAIR CMT6GX3MA1866C9(XMP) 6GB(3 x 2GB) DS...
  • Seite 29 • • (2 x 2GB) CORSAIR CM3X4GA1333C9N2 CORSAIR 256MBDCJ 9-9-9-24 - • • • GELC0401136 CORSAIR CMX4GX3M1A1333C9 9-9-9-24 1.50V • • • CORSAIR CMD8GX3M4A1333C7 7-7-7-20 1.60V • • • (4 x 2GB) (Fortsetzung auf der nächsten Seite) ASUS P8Z77-V LE...
  • Seite 30 Vendors Part No. Size Chip Brand Chip NO. Timing Voltage DIMM socket support (Optional) 1 DIMM 2 DIMMs 4 DIMMs Crucial CT12864BA1339.8FF Micron 9FF22D9KPT • • • Crucial CT25664BA1339.16FF Micron 9KF27D9KPT • • • Crucial BL25664BN13 7-7-7-24 1.65V • • •...
  • Seite 31 138EY TAKEMS TMS2GB364D081- 7-7-7-20 1.5V • • 107EY TAKEMS TMS2GB364D081- 8-8-8-24 1.5V • • 138EY TAKEMS TMS2GB364D082- 8-8-8-24 1.5V • • 138EW UMAX E41302GP0-73BDB UMAX U2S24D30TP-13 • • • WINTEC 3WVS31333-2G-CNR AMPO AM3420803-13H • • • ASUS P8Z77-V LE 2-11...
  • Seite 32 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper-DIMM-Unterstützung basiert auf den physikalischen Eigenschaften der entsprechenden CPUs. Um Hyper DIMM zu unterstützen, laden Sie in BIOS die Einstellungen für X.M.P. oder D.O.C.P. • Die neueste QVL finden Sie auf der ASUS-Webseite. 2-12 Kapitel 2: Hardwarebeschreibungen...

  • Seite 33: Erweiterungssteckplätze

    PCIe 3.0 / 2.0 x16_1-Steckplatz [blau] (im x16-modus) PCIe 2.0 x1_2-Steckplatz PCI-Steckplatz1 PCIe 2.0 x16_2-Steckplatz [scwarz] (im x4-modus) PCI-Steckplatz 2 PCI-Steckplatz 3 PCI Express Betriebsmodus VGA-Konfiguration PCIe 3.0/2.0 x16_1 PCIe 2.0 x16_2 Single VGA/PCIe-Karte (Für Single VGA empfohlen) Duale VGA/PCIe-Karte ASUS P8Z77-V LE 2-13...

  • Seite 34: Irq-Zuweisungen Für Dieses Motherboard

    • Die PCIe 3.0-UNterstützung hängt von der Art der CPU ab und erfordert eine PCIe- 3.0-VGA-Karte. • Um die beste Grafikleistung zu erzielen, benutzen Sie bei der Verwendung einer einzelnen Grafikkarte zuerst den PCIe 3.0/2.0 x16_1-Steckplatz (blau) für eine PCI Express x16-Grafikkarte.

  • Seite 35: Jumper

    CLRTC Normal Clear RTC (Default) P8Z77-V LE Clear RTC RAM So wird das RTC-RAM gelöscht: Schalten Sie den Computer aus und trennen Sie ihn vom Netz. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standard- einstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.

  • Seite 36: Onboard-Schalter

    Meldung, um Sie daran zu erinnern, dass das BIOS auf seine Standardwerte zurückgesetzt wurde. • Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK!-Funktion benutzt haben, die neuste BIOS-Version von der ASUS-Webseite unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren. 2-16 Kapitel 2: Hardwarebeschreibungen...
  • Seite 37 TPU (GPU Boost)-Schalter Das Einstellen dieses Schalters zu Enable wird das System für schnelle, aber stabile Taktgeschwindigkeiten optimieren. P8Z77-V LE P8Z77-V LE TPU switch • Um gute Systemleistungen zu erhalten, stellen Sie den Schalter bei augeschalteten System zu Enable. •...

  • Seite 38: Usb Bios Flashback

    • Die BIOS-Aktualisierung kann Risiken beinhalten. Falls die BIOS-Programmdatei während des Vorgangs beschädigt wird, kann es dazu führen, dass Sie Ihr System nicht mehr booten können. In diesem Fall kontaktieren Sie bitte Ihren örtlichen ASUS- Kundendienst. 2-18 Kapitel 2: Hardwarebeschreibungen...

  • Seite 39: Onboard Leds

    P8Z77-V LE SB_PWR Standby Power Powered Off P8Z77-V LE Onboard LED DRAM LED Die DRAM LED zeigt den DRAM-Status während des POST (Power-on Self Test) an. Falls ein Fehler gefunden wird, wird die DRAM-LED solange aufleuchten, bis der Fehler behoben wurde. Dieses benutzerfreundliche Design bietet eine intiutive Lösung, Fehler in nur einer Sekunde zu lokalisieren.
  • Seite 40 BIOS_FLBK LED Die BIOS_FLBK LED leuchtet, wenn der BIOS_FLBK LED-Schalter auf Enable gestellt ist. P8Z77-V LE FLBK_LED P8Z77-V LE FLBK LED EPU LED Die EPU LED leuchtet, wenn der EPU-Schalter auf Enable gestellt ist. EPU_LED P8Z77-V LE P8Z77-V LE EPU LED TPU LED Die TPU LED leuchtet, wenn der TPU-Schalter auf Enable gestellt ist.

  • Seite 41: Interne Anschlüsse

    Modulkabel mit diesen Anschluss und installieren Sie dann das serielle Modul in einer Öffnung an der Rückseite des Gehäuses. COM1 PIN 1 P8Z77-V LE P8Z77-V LE Serial port (COM1) connector Das serielle (COM1) Modul muss separat erworben werden. ASUS P8Z77-V LE 2-21...
  • Seite 42 PIN 1 P8Z77-V LE HD-audio-compliant Legacy AC’97 pin definition compliant definition P8Z77-V LE Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu können. •...
  • Seite 43 Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. P8Z77-V LE SPDIF_OUT P8Z77-V LE Digital audio connector Das S/PDIF-Modul muss separat erworben werden. CPU-, Gehäuse- und Netzteillüfteranschlüsse (4-pol CPU_FAN, 4-pol CHA_FAN1/2; 3-pol PWR_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
  • Seite 44 USB 3.0-Fronttafelkabel bei Ihrem Systemgehäuse vorhanden ist, können Sie mit diesem USB 3.0-Anschluss eine Fronttafel USB 3.0-Lösung einrichten. USB3_56 P8Z77-V LE P8Z77-V LE USB3.0 Front panel connector Sie können die ASUS-Fronttafel-USB-3.0-Klemme mit diesen Anschluss verbinden, um eine Fronttafel-USB-3.0-Lösung zu schaffen. Intel Z77 Serial ATA 3.0 Gb/s-Anschlüsse (7-pol. SATA3G_1–4 [blau]) ®...
  • Seite 45 -12 Volts +3 Volts +3 Volts PIN 1 P8Z77-V LE EATX power connectors • Für ein voll konfiguriertes System empfehlen wir Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 350W liefern kann.
  • Seite 46 P8Z77-V LE IDE_LED PWRSW RESET * Requires an ATX power supply P8Z77-V LE System panel connector • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.

  • Seite 47: Aufbau Des Computersystems

    Zusatzwerkzeug und Komponenten für den PC-Aufbau 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC-Gehäuse Netzteil Intel LGA 1155 CPU Intel LGA 1155-kompatibler CPU-Lüfter DIMM SATA-Festplatte Optisches SATA-Laufwerk (Optional) Grafikkarte (Optional) Das Werkzeug und die Komponenten in der Tabelle sind nicht im Motherboard-Paket enthalten. ASUS P8Z77-V LE 2-27...

  • Seite 48: Installieren Der Cpu

    2.3.2 Installieren der CPU Die LGA1156 CPU ist nicht mit LGA1155-Sockeln kompatibel. Installieren Sie KEINE LGA1156 CPU in den LGA1155-Sockel. 2-28 Kapitel 2: Hardwarebeschreibungen...
  • Seite 49 ASUS P8Z77-V LE 2-29...

  • Seite 50: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.3.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU- Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. So installieren Sie den CPU-Kühlkörper und -Lüfter: 2-30 Kapitel 2: Hardwarebeschreibungen...
  • Seite 51 So deinstallieren Sie den CPU-Kühlkörper und -Lüfter: ASUS P8Z77-V LE 2-31...

  • Seite 52: Installieren Eines Dimms

    2.3.4 Installieren eines DIMMs Entfernen eines DIMMs 2-32 Kapitel 2: Hardwarebeschreibungen...

  • Seite 53: Motherboard-Installation

    2.3.5 Motherboard-Installation Die Abbidlungen in diesem Abschnitt werden nur als Referenz bereitgestellt. Das Motherboard-Layout kann sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. ASUS P8Z77-V LE 2-33...
  • Seite 54 P8Z77-V LE Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. 2-34 Kapitel 2: Hardwarebeschreibungen...

  • Seite 55: Atx-Netzanschluss

    2.3.6 ATX-Netzanschluss ODER ASUS P8Z77-V LE 2-35...

  • Seite 56: Sata-Gerätanschlüsse

    2.3.7 SATA-Gerätanschlüsse ODER 2-36 Kapitel 2: Hardwarebeschreibungen...

  • Seite 57: E/A-Anschlüsse Auf Der Vorderseite

    2.3.8 E/A-Anschlüsse auf der Vorderseite ASUS Q-Connector USB 2.0-Anschluss Fronttafelaudioanschluss USB 3.0-Anschluss ASUS P8Z77-V LE 2-37...

  • Seite 58: Erweiterungskarten

    2.3.9 Erweiterungskarten PCIe x16-Karten installieren PCIe x1-Karten installieren PCIe-Karten installieren 2-38 Kapitel 2: Hardwarebeschreibungen...

  • Seite 59: Rücktafelanschlüsse

    2.3.10 Rücktafelanschlüsse Rücktafelanschlüsse ASMedia USB 3.0-Anschlüsse 1 und 1. PS/2-Maus- und Tastaturcombianschluss 2,unterstützen ASUS USB 3.0 Boost UASP -Modus 8. Intel USB 3.0-Anschlüsse 3 und 4, unterstützen ASUS USB 3.0 Boost 2. Optischer S/PDIF-Ausgang UASP-Modus. Unterer Anschluss unterstützt USB BIOS Flashback und...
  • Seite 60 * LED-Anzeigen am LAN-Anschluss ACT/LINK SPEED Aktivitäts-/Verbindungs-LED Geschwindigkeits-LED Status Beschreibung Status Beschreibung Nicht verbunden AUS 10 Mbps-Verbindung ORANGE Verbunden ORANGE 100 Mbps-Verbindung LAN- BLINKEND Datenaktivität GRÜN 1 Gbps-Verbindung Anschluss ** Audio 2, 4, 6, oder 8-Kanalkonfigurationen Anschluss Headset 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Line In Hellgrün...

  • Seite 61: Audio E/A-Verbindungen

    2.3.11 Audio E/A-Verbindungen Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern ASUS P8Z77-V LE 2-41...
  • Seite 62 Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern 2-42 Kapitel 2: Hardwarebeschreibungen...

  • Seite 63: Erstmaliges Starten

    Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für länger als vier Sekunden stellt das System, ungeachtet der BIOS-Einstellung, auf den Soft-Aus-Modus. ASUS P8Z77-V LE 2-43...
  • Seite 64 2-44 Kapitel 2: Hardwarebeschreibungen...

  • Seite 65: Kapitel 3: Bios-Setup

    Kapitel 3: BIOS-Setup Kennenlernen des BIOS Das UEFI BIOS von ASUS ist eine Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOS-Kontrolle ersetzt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 66: Ez Mode

    System zurücksetzen oder zum CPU-/Gehäuse-/ Erweiterten Modus gehen Netzteillüftergeschwindigkeit UEFI BIOS Utility - EZ Mode Exit/Advanced Mode P8Z77-V LE English BIOS Version : 0227 CPU Type : Genuine Intel(R) CPU @ 2.90GHz Speed : 2900 MHz Total Memory : 1024 MB (DDR3 1033MHz)

  • Seite 67: Advanced Mode (Erweiterter Modus)

    Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen und Monitor Lüftereinstellungen ändern. Boot Hier können Sie die Systemstartkonfiguration ändern. Tool Hier können Sie die Einstellung für Sonderfunktionen konfigurieren. Exit Hier können Sie die Beenden-Optionen wählen und die Standardeinstellungen laden. ASUS P8Z77-V LE...
  • Seite 68 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.

  • Seite 69: Main-Menü

    Time Clock (RTC) RAM löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Siehe Abschnitt 2.3.5 Onboard-Schalter für Details. • Die Elemente Administrator oder User Password oben im Fenster zeigen Standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS P8Z77-V LE...

  • Seite 70: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 71: Ai Tweaker-Menü

    +/-: Change Opt. F1: General Help CPU PLL Voltage Auto F2: Previous Values F3: Shortcut CPU Spread Spectrum Auto F5: Optimized Defaults F10: Save ESC: Exit F12: Print Screen Version 2.10.1208. Copyright (C) 2011 American Megatrends, Inc. ASUS P8Z77-V LE...
  • Seite 72 Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus. [Auto] Lädt automatisch die optimalen Systemeinstellungen. [Manual] Lässt Sie die Parameter für die Übertaktung selbst festlegen. BCLK/PCIE Frequency [XXX] Erlaubt die Einstellung der CPU- und VGA-Frequenz, um die Systemleistung zu steigern.

  • Seite 73: Epu Power Saving Mode [Disabled]

    Erlaubt den Prozessorkernen unter bestimmten Bedingungen schneller als die festgelegte Frequenz zu laufen. [Disabled] Deaktiviert diese Funktion. Die folgenden fünf Elemente erscheinen nur, wenn Sie die beiden Elemente Enhanced Intel SpeedStep Technology und Turbo Mode zu [Enabled] setzen. ASUS P8Z77-V LE...

  • Seite 74: Load-Line Calibration [Auto]

    Long Duration Power Limit [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. Long Duration Maintained [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. Short Duration Power Limit [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. Primary Plane Current Limit [Auto] Sie können die Werte mit den Tasten <+>...
  • Seite 75 Dieses Element erscheint nur, wenn Sie DRAM Frequency Mode auf [Manual] eingestellt und eine feste DRAM-Frequenz eingestellt haben. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 50k Hz bid 500k Hz in 50kHz-Schritten. ASUS P8Z77-V LE 3-11...

  • Seite 76: Cpu Voltage [Offset Mode]

    DRAM Power Phase Control [Auto] Hier können Sie die DRAM Power Phase Control einstellen. Konfigurationsoptionen: [Auto] [Optimized] [Extreme]. [Auto] Automatischer Modus. [Optimized] Lädt ASUS-optimiertes Phasentuningprofil. [Extreme] Hier können Sie den Vollphasenmodus einstellen. CPU Voltage [Offset Mode] [Manual Mode] Ermöglicht die Einstellung einer festen CPU-Spannung.

  • Seite 77: Dram Voltage [Auto]

    Hier können Sie die CPU- und PCH PL-Spannung einstellen. Der Bereich erstreckt sich von 1,80V bis 1,90V in 0,1V-Schritten. Konfigurationsoptionen: [Auto] [+0.1V] CPU Spread Spectrum [Auto] [Auto] Automatische Konfiguration. [Disabled] Verbessert die BCLK-Übertaktungsfähigkeit. [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. ASUS P8Z77-V LE 3-13...

  • Seite 78: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced...

  • Seite 79: Cpu Configuration

    Erlaubt die Auswahl der Anzahl der, in jedem Prozessorpaket zu aktivierenden, CPU-Kerne. Konfigurationsoptionen: [All] [1] [2] [3] Limit CPUID Maximum [Disabled] [Enabled] Ermöglicht älteren Betriebssystemen auch ohne Unterstützung für CPUs mit erweiterten CPUID-Funktionen zu booten. [Disabled] Deaktiviert diese Funktion. ASUS P8Z77-V LE 3-15...
  • Seite 80 Execute Disable Bit [Enabled] [Enabled] Aktiviert die No-Execution Page Protection-Technologie. [Disabled] Zwingt den XD-Funktionszeiger immer auf Null (0) zurückzukehren. Intel(R) Virtualization Tech [Disabled] [Enabled] Ermöglicht einer Hardware-Plattform mehrere Betriebssysteme gleichzeitig oder einzeln auszuführen, indem es einem System ermöglicht, virtuell als mehrere Systeme zu arbeiten.

  • Seite 81: Pch Configuration

    Dieses Element erscheint nur, wenn Entry on S3 RTC Wake auf [Enabled] eingestellt ist. Sie können damit den RTC-Aufwecktimer beim S3-Einstieg einstellen. Konfigurationsoptionen: [Immediately] [1 minute] [2 minute] [5 minute] [10 minute] [15 minute] [30 minute] [1 hour] [2 hours] ASUS P8Z77-V LE 3-17...
  • Seite 82 Active Page Threshold Support [Disbaled] Hier können Sie die Unterstützung für Active Page Threshold aktivieren/deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] Active Memory Threshold [x] Dieses Element erscheint nur, wenn Active Page Threshold Support auf [Enabled] eingestellt ist und Sie können damit den Active Memory Threshold einstellen. Wenn die Partitionsgröße die Größe des Active Page Threshold übersteigt wird das System versuchen die Intel(R) Rapid Start Technology zu unterstützen.

  • Seite 83: Sata Configuration

    ATA-Funktionen zu aktivieren, welche die Speicherleistung bei zufälliger Arbeitslast erhöhen, indem sie dem Laufwerk gestatten, die interne Befehlsreihenfolge zu optimieren. [RAID Mode] Stellen Sie [RAID Mode] ein, wenn Sie mit den SATA-Festplatten eine RAID-Konfiguration erstellen wollen. ASUS P8Z77-V LE 3-19...

  • Seite 84: System Agent Configuration

    S.M.A.R.T. Status Check [Enabled] S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) ist ein Überwachungssystem. Wenn Schreibe-/Lesevorgänge Ihrer Festplatte zu Fehlern führen, erlaubt diese Funktion das Einblenden von Warnmeldungen während POST. Konfigurationsoptionen: [Enabled] [Disabled] Hot Plug [Disabled] Dieses Element erscheint nur, wenn Sie SATA mode auf [AHCI Mode] oder [RAID Mode] einstellen.

  • Seite 85: Usb Configuration

    Behält die letzte Ausführung des xHCI-Controllers während des Bootens im Betriebssystem. [Smart Auto] Aktiviert den Betrieb des xHCI-Controllers. [Disabled] Deaktiviert diese Funktion. EHCI Hand-off [Disabled] [Enabled] Aktiviert die Unterstützung für Betriebssysteme ohne eine EHCI Hand-Off- Funktion. [Disabled] Deaktiviert diese Funktion. ASUS P8Z77-V LE 3-21...

  • Seite 86: Onboard Devices Configuration

    3.5.6 Onboard Devices Configuration UEFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ Onboard Devices Configuration > Enabled/Disabled Azalia HD Audio HD Audio controller Enabled Front Panel Type SPDIF Out Type SPDIF PCI Express X16_2 Slot (Black) bandwidth x2 mode Marvell Storage Controller Enabled...
  • Seite 87 Konfigurationsoptionen: [Enabled] [Disabled] Change Settings [IO=3F8h; IRQ=4] Dieses Element erscheit nur, wenn Sie Serial Port auf [Enabled] einstellen und gibt Ihnen die Möglichkeit, die Basisadresse des seriellen Anschlusses auswählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3] ASUS P8Z77-V LE 3-23...

  • Seite 88: Apm

    3.5.7 UEFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ APM > Restore AC Power Loss Power off Allow BIOS yo switch off some power at S5 to get the system ready for ErP requirement.

  • Seite 89: Network Stack

    S5 to get the system ready for ErP requirement. When set to Enabled, all other PME options will be switched off. Network Stack [Disable Link] Hier können Sie den UEFI-Netzwerk-Stack aktivieren/deaktivieren. Konfigurationsoptionen: [Disable Link] [Enable] ASUS P8Z77-V LE 3-25...

  • Seite 90: Monitor-Menü

    Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: 3-26 Kapitel 3: BIOS-Setup...

  • Seite 91: Cpu Temperature / Mb Temperature [Xxxºc/Xxxºf]

    Verwenden Sie die Tasten <+> and <->, um den maximalen CPU-Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 20% und 100%. Wenn die CPU-Temperatur die Höchstgrenze erreicht, wird der CPU-Lüfter im maximalen Arbeitszyklus betrieben. CPU Lower Temperature [20] Zeigt die Mindestgrenze der CPU-Temperatur an. ASUS P8Z77-V LE 3-27...

  • Seite 92: Anti Surge Support [Enabled]

    CPU Fan Min. Duty Cycle(%) [20] Verwenden Sie die Tasten <+> and <->, um den minimalen CPU-Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 0% und 100%. Wenn die CPU-Temperatur 40ºC unterschreitet, wird der CPU-Lüfter im minimalen Arbeitszyklus betrieben. Chassis1/2 Q-Fan Control [Enabled] [Disabled] Deaktiviert die Gehäuse Q-Fan-Kontrollfunktion.

  • Seite 93: Boot-Menü

    Full Screen Logo [Enabled] [Enabled] Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Wait For ‘F1’ If Error [Enabled] [Disabled] Deaktiviert diese Funktion. [Enabled] Das System wartet beim Auftreten von Fehlern auf das Drücken der Taste <F1>.

  • Seite 94: Setup Mode [Ez Mode]

    • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie: ® - Auf <F5> drücken, nachdem das ASUS Logo erscheint. - Nach POST auf <F8> drücken. Boot Override Diese Elemente zeigen die verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.

  • Seite 95: Tools-Menü

    Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.10.2 ASUS EZ Flash 2. 3.8.2. ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden.

  • Seite 96: Asus Spd Information

    Nur empfohlen, um die BIOS-Datei zu aktualisieren, die von der gleichen Speicher/ CPU-Konfiguration und BIOS-Version stammt. 3.8.3 ASUS SPD Information DIMM Slot # [Slot 1] Zeigt die Serial Presence Detect (SPD) -Information des im ausgewählten Steckplatzes installierten DIMMs an. Konfigurationsoptionen: [Slot 1] [Slot 2] [Slot 3] [Slot 4]...

  • Seite 97: Exit-Menü

    Wählen Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. ASUS EZ Mode Mit dieser Option können Sie zum EZ Mode-Fenster wechseln. Launch EFI Shell from filesystem device Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ASUS P8Z77-V LE 3-33...

  • Seite 98: Aktualisieren Des Bios

    Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update oder BIOS Updater, um das ursprüngliche BIOS des Motherboards zu kopieren. 3.10.1...

  • Seite 99: Bios Über Das Internet Aktualisieren

    Wählen Sie in der Liste der Optionen Update BIOS from Internet (BIOS über das Internet aktualisieren) und drücken Sie auf Next (Weiter). Wählen Sie den Ihnen am nächsten gelegenen ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden. Falls Sie die Funktionen BIOS downgradable (BIOS-Downgrade) und auto BIOS backup (Autom.

  • Seite 100: Bios Über Eine Bios-Datei Aktualisieren

    Die hier bereitgestellten Abbildungen sind nur als eine Referenz anzusehen. Die tatsächlichen BIOS-Informationen variieren mit Modellen. • Beziehen Sie sich auf das Software-Handbuch auf der Support-DVD oder besuchen Sie für detaillierte Software-Konfiguration die ASUS-Webseite unter www.asus.com. 3-36 Kapitel 3: BIOS-Setup...

  • Seite 101: Asus Ez Flash 2

    3.10.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne eine Startdiskette oder ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 102: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und ladet automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 103: Asus Bios Updater

    3.10.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 104: Die Bios-Datei Aktualisieren

    In der FreeDOS-Eingabeaufforderung, geben Sie bupdater /pc /g ein und drücken die <Eingabetaste> D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.18 [2010/04/29] Current ROM Update ROM BOARD: Unknown BOARD: P8Z77-V LE VER: Unknown VER: 0227 DATE: 12/15/2011 DATE: Unknown PATH: P8Z77VLE.CAP...

  • Seite 105: Kapitel 4: Software-Unterstützung

    Die mitgelieferte Support-DVD enthält die Treiber, Anwendungs-Software und Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 106: Beziehen Der Software-Handbücher

    Reader vom Hilfsprogrammmenü, bevor Sie versuchen diese Dateien zu öffnen. ® Klicken Sie auf den Tab Manual. Klicken Sie in der Handbuchliste auf der linken Seite auf ASUS Motherboard Utility Guide. Der Ordner Manual von der Support-DVD wird geöffnet. Doppelklicken Sie auf den Ordner der von Ihnen gewählten Software.

  • Seite 107: Software Information

    Readme-Dateien, die bei der Software enthalten sind. 4.3.1 AI Suite II ASUS AI Suite II ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. AI Suite II installieren So installieren Sie AI Suite II: Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 108: Turbov Evo

    4.3.2 TurboV EVO ASUS TurboV EVO stellt TurboV vor, welches die manuelle Anpassung der CPU-Frequenz und bezogener Spannungen ermöglicht, sowie die Funktion Auto Tuning, welche automatisch und einfach übertaktet und eine allgemeine Systemleistungssteigerung ermöglicht. Nach der Installation von AI Suite II von der Motherboard Support-DVD, starten Sie TurboV EVO durch Tool (Extras) >...
  • Seite 109 Klicken Sie auf ON, um CPU Ratio zu aktivieren. Sie werden aufgefordert das System neu zu starten. Klicken Sie auf Yes, um die Änderungen anzuwenden. CPU Ratio Standard- Alle Änderungen einstellungen sofort übernehmen laden Alle Änderungen verwerfen ASUS P8Z77-V LE...
  • Seite 110 Die Regler für die CPU Ratio zeigen den Status der CPU-Kerne, welche sich je nach CPU-Modell unterscheiden können. Auto Tuning ASUS TurboV EVO bietet zwei automatische Anpassungsstufen mit überaus flexiblen Anpassungsoptionen. • Die Übertaktungsergebnisse variieren je nach CPU-Modell und Systemkonfiguration.
  • Seite 111 Sie auf Stop. Das BIOS wird von TurboV automatisch angepasst sowie gespeichert und das System neu gestartet. Nachdem Sie Windows wieder betreten, informiert Sie eine Nachricht über den Erfolg von Auto Tuning. Zum Verlassen auf OK klicken. ASUS P8Z77-V LE...

  • Seite 112: Digi+ Power Control

    4.3.3 DIGI+ Power Control DIGI+ Power Control ermöglicht die Anpassung der VRM-Spannung und Frequenzmodulation, um die Zuverlässigkeit sowie Stabilität des Systems zu gewährleisten. Es bietet auch höchste Energieeffizienz und erzeugt weniger Wärmer für längere Lebensdauer der Komponenten und minimale Energieverluste. Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie DIGI+ Power Control im AI Suite II Hauptmenü...

  • Seite 113: Epu

    Wählen Sie From the Last Reset (Seit dem Reset), um die gesamte CO2- Reduzierung seit dem Drücken der Taste Clear (Löschen) anzuzeigen. • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. ASUS P8Z77-V LE...

  • Seite 114: Fan Xpert

    Temperatur 70°C übersteigt. • User: ermöglicht, unter bestimmten Einschränkungen, die manuelle Konfiguration des Lüfterprofils. Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. 4-10 Kapitel 4: Software-Unterstützung...

  • Seite 115: Probe Ii

    Anpassung des Zeitintervalls für Sensorwarnungen oder die Änderung der Temperatureinheiten. Konfiguration speichern Konfiguration Einstellungen Standardgrenzwerte laden übernehmen für jeden Sensor laden Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. ASUS P8Z77-V LE 4-11...

  • Seite 116: Usb 3.0 Boost

    4.3.7 USB 3.0 Boost Die exklusive ASUS USB 3.0 Boost-Funktion bietet eine Geschwindigkeitssteigerung für USB 3.0-Geräte und aktuelle Unterstützung des USB Attached SCSI-Protokolls (UASP). Mit USB 3.0 Boost können Sie die Übertragungsgeschwindigkeiten Ihrer USB 3.0-Geräte sehr einfach steigern. USB 3.0 Boost starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie USB 3.0 Boost durch klicken auf Tool >...

  • Seite 117: Usb-Bios-Flashback-Assistent

    4.3.8 USB-BIOS-Flashback-Assistent Mit diesen Hilfsprogramm können Sie die auf die neuste BIOS-Version überprüfen und diese auf einen USB-Datenträger speichern. Mit den Hardware-Funktionen von ASUS USB BIOS Flashback wird das System-BIOS bequem ohne Neustart aktualisiert. Derzeitige BIOS- Plan für BIOS- Information...
  • Seite 118 Nachdem das Programm eine neue BIOS- Firmware gefunden hat, speichern Sie diese durch klicken auf im Feld Save to und wählen Sie den USB-Datenträger P8Z77-V LE aus. Klicken Sie dann auf Download. P8Z77VLE.CAP Klicken Sie auf OK, nachdem der Download abgeschlossen ist.

  • Seite 119: Mylogo2

    4.3.9 MyLogo2 Mit ASUS MyLogo können Sie das Boot-Logo anpassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. Personifizieren Sie Ihren Computer gleich von Anfang an ASUS Update starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie MyLogo durch klicken auf Update>...
  • Seite 120 Klicken Sie auf Auto Tune, um die Bildgröße oder Auflösung zu konfigurieren. Sie können auf Booting Preview klicken, um eine Vorschau des Boot-Logos zu sehen. Klicken Sie dann auf Next. Klicken Sie auf Flash, um die Aktualisierung des Boot-Logos mit den neuen Bild auszuführen.

  • Seite 121: Audio-Konfigurationen

    Status der analogen und digitalen Anschlüsse Realtek HD Audio Manager für Windows XP Verlassen Konfigurations- optionen Minimieren Kontrolleinstel- lungen Informationen Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.comn. ASUS P8Z77-V LE 4-17...

  • Seite 122: Einführung In Die Intel ® 2012 Desktop-Ansprechverhaltentechnologien

    Einführung in die Intel 2012 Desktop- ® Ansprechverhaltentechnologien Dieses Dokument zeigt eine Übersicht der Installations- und Konfigurationsvorgänge der Intel 2012 Desktop-Ansprechverhaltentechnologien. ® Die Intel 2012 Desktop-Ansprechverhaltentechnologien beinhalten die folgenden: ® • Intel Smart Response Technology ® • Intel Rapid Start Technology ®...

  • Seite 123: Ssd-Kapazitätsanforderungen

    ® • Intel 2012 Desktop-Ansprechverhaltentechnologie wird nur von den internen Intel SATA-Anschlüssen (grau & blau) unterstützt. ® ® • Die Leistung von Intel Smart Response Technology und Intel Rapid Storage Technology variiert je nach installierter SSD. ASUS P8Z77-V LE 4-19...

  • Seite 124: So Installieren Sie Intel® Smart Response-Technologie

    Intel Smart Response-Technologie ® Intel Smart Response-Technologie erhöht die Gesamtsystemleistung. Sie verwendet eine ® schnelle SSD (mit min. 18.6GB frei) als ein Zwischenspeicher (Cache) für oft verwendete Prozesse, um den Austausch zwischen Festplatte/Hauptspeicher zu beschleunigen. Hauptvorteile liegen in beschleunigten Festplattengeschwindigkeiten, verringerte Betriebs- und Wartezeiten sowie maximale Speicherverwertung.

  • Seite 125: Intel ® Rapid Start Technology

    Wenn Sie den DRAM auf eine höhere Frequenz einstellen, kann dies zu einen instabilen System führen. Gehen Sie zu Start und klicken Sie auf Computer > Verwalten > Datenträgerverwaltung. Wählen Sie die SSD, die Sie für die Erstellung der Partition verwenden wollen. ASUS P8Z77-V LE 4-21...
  • Seite 126 Rechtsklicken Sie auf New Volume, welches Sie erstellen wollen und wählen Sie dann Shrink Volume. Falls Ihre SSD nicht initialisiert und unformatiert ist: Rechtsklicken Sie auf die Disk die Sie für die Erstellung der Partition verwenden wollen und wählen Sie Initialize. Rechtsklicken Sie auf das nicht zugewiesene Laufwerk und wählen Sie New...
  • Seite 127 Tippen Sie select volume x (x = Nummer) ein und drücken Sie auf die Eingabetaste, um die Intel -Rapid-Start-Partition zu speichern. ® Der Wert “x” bezieht sich auf eine Disk, in welcher Sie die Speicherpartition erstellen wollen. ASUS P8Z77-V LE 4-23...

  • Seite 128: Aktivieren/Deaktivieren Der Intel ® Rapid Start Technology Im Betriebssystem

    Tippen Sie set id=84 override ein und drücken Sie auf die Eingabetaste. Warten Sie auf den Verkleinerungsvorgang bis das Datenträgerverwaltungsprogramm eine neue Partition mit den Namen Hibernation Partition gefunden hat. Die Hibernation Partition erscheint nicht, wenn Sie “GPT (GUID Partition Table- Speicherart”...
  • Seite 129 Technology installiert ist für die Laufwerkswiederherstellung aus, tippen Sie select disk x (x = Nummer) ein und drücken dann die Eingabetaste. Der Wert “x” bezieht sich auf eine Disk, in welcher Sie die Speicherpartition löschen wollen. ASUS P8Z77-V LE 4-25...
  • Seite 130 Tippen Sie list partition ein und drücken Sie dann auf die Eingabetaste. Wählen Sie nun die Partition in der Intel ® Rapid Start Technology installiert ist, indem Sie select partition x (x = Nummer), eintippen und anschließend auf die Eingabetaste drücken. Der Wert “x”...

  • Seite 131: Intel ® Smart Connect Technology

    Gehen Sie zu Utilities und klicken Sie auf Intel Smart Connect Technology. ® Es erscheint der Einstellungsassistent. Klicken Sie auf Next, um mit der Einrichtung zu beginnen. Markieren Sie I accept the terms in the License Agreement und klicken Sie dann auf Next. ASUS P8Z77-V LE 4-27...
  • Seite 132 Wählen Sie alle aus und klicken Sie auf Next, um Custom Setup auszuführen. Klicken Sie auf Install, um mit der Installation fortzufahren. Klicken Sie auf Yes, um Ihr System neu zu starten, damit die Einstellungen der soeben installierten Intel Smart Connect Technology übernommen werden. ®...
  • Seite 133 Einstellungen gelten nur für den eingestellten Zeitraum. Im Tab Help klicken Sie auf About, um die version anzuzeigen. Klicken Sie auf Topics, wenn Sie mehr über die Intel Smart Connect Technology und deren Konfiguration erfahren möchten. ® ASUS P8Z77-V LE 4-29...

  • Seite 134: Raid-Konfigurationen

    4.5 RAID-Konfigurationen Dieses Motherboard unterstützt folgende SATA RAID-Lösungen: • Intel Rapid Storage-Technologie mit RAID 0, RAID 1, RAID 10 und RAID 5. ® • Sie müssen Windows® XP Service Pack 3 oder Windows® 64-Bit XP / 7 / 64-Bit 7 installieren, bevor Sie Serial ATA-Festplatten benutzen können.

  • Seite 135: Serial Ata-Festplatten Installieren

    RAID Volumes: None defined. Physical Devices: Port Device Model Serial # Size Type/Status(Vol ID) ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk [↑↓]-Select [ESC]-Exit [ENTER]-Select Menu ASUS P8Z77-V LE 4-31...

  • Seite 136: Erstellen Eines Raid-Sets

    Die Navigationstasten am unteren Bildschirmrand ermöglichen Ihnen, sich durch die Menüs zu bewegen und Menüoptionen auszuwählen. Die RAID BIOS-Setup-Bildschirme in diesen Abschnitt sind nur zur Referenz gedacht und können von der tatsächlichen Anzeige abweichen. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set Wählen Sie im Hauptbildschirm 1.
  • Seite 137 Are you sure you want to create this volume? (Y/N): Drücken Sie auf die Taste <Y>, um ein RAID-Set zu erstellen und zum Hauptmenü zurückzukehren, oder drücken Sie auf <N>, um zum Menü CREATE VOLUME zurückzukehren. ASUS P8Z77-V LE 4-33...

  • Seite 138: Löschen Eines Raid-Sets

    Löschen eines RAID-Sets Seien Sie beim Löschen eines RAID-Sets vorsichtig. Sie werden alle Daten auf den Festplatten verlieren, wenn Sie ein RAID-Set löschen. So löschen Sie ein RAID-Set Wählen Sie im Hauptmenü 2. Delete RAID Volume und drücken Sie dann die <Eingabetaste>.

  • Seite 139: Erstellen Einer Raid-Treiberdiskette

    Gehen Sie zum Menü Make Disk und klicken Sie auf Intel AHCI/RAID Driver Disk, um eine RAID-Treiberdiskette zu erstellen. Wählen Sie das USB-Diskettenlaufwerk als Ziellaufwerk aus. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Aktivieren Sie den Schreibschutz der Diskette, um eine Computervirusinfektion zu vermeiden. ASUS P8Z77-V LE 4-35...

  • Seite 140: Installieren Des Raid-Treibers Während Der Windows ® -Installation

    4.6.3 Installieren des RAID-Treibers während der Windows -Installation ® So installieren Sie die RAID-Treiber für Windows ® Während der Betriebssysteminstallation fordert das System Sie auf, die Taste <F6> zu drücken, um SCSI- oder RAID-Treiber von anderen Anbietern zu installieren. Drücken Sie <F6> und legen Sie danach die Diskette mit dem RAID-Treiber in das Diskettenlaufwerk ein.

  • Seite 141: Benutzen Eines Usb-Diskettenlaufwerks

    Vendor-ID und die Produkt-ID angezeigt. Durchsuchen Sie den Inhalt der RAID- Treiberdiskette, um die Datei txtsetup.oem zu finden Doppelklicken Sie auf diese Datei. Es erscheint ein Fenster, in dem Sie ein Programm zum Öffnen der OEM-Datei auswählen können. ASUS P8Z77-V LE 4-37...
  • Seite 142 Wählen Sie Notepad (Editor), um die Datei zu öffnen. Suchen Sie in der Datei txtsetup.oem nach den Abschnitten [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] und [HardwareIds.scsi.iaStor_DesktopWorkstationServer]. Geben Sie unter diesen beiden Abschnitten folgende Zeile ein: id = “USB\VID_xxxx&PID_xxxx”, “usbstor” [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_1C02&CC_0106”,”iaStor” id= “USB\VID_03EE&PID_6901”, “usbstor” [HardwareIds.scsi.iaStor_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_2822&CC_0104”,”iaStor”...

  • Seite 143: Ati ® Crossfirex™-Technologie

    In Windows Vista / Win 7 gehen Sie zu Systemsteuerung > Programme und Funktionen. Wählen Sie die existierenden Grafikkartentreiber aus. Wählen Sie in Windows XP Hinzufügen/Entfernen und in Vista / Win 7 Deinstallieren. Schalten Sie Ihren Computer aus. ASUS P8Z77-V LE...

  • Seite 144: Installieren Von Zwei Crossfirex™-Grafikkarten

    5.1.3 Installieren von zwei CrossFireX™-Grafikkarten Die folgenden Abbildungen sind nur für Ihre Referenz. Das Grafikkarten- und das Motherboard-Aussehen kann sich je nach Modell voneinander unterscheiden, die Installationsschritte sind aber die gleichen. Bereiten Sie zwei CrossFireX-fähige Grafikkarten vor. Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze. Wenn Ihr Motherboard mehr als zwei PCIEX16- Steckplätze hat, beziehen Sie sich auf das Handbuch, welche der Steckplätze...

  • Seite 145: Installieren Der Gerätetreiber

    Klicken Sie im Catalyst Control Center- Fenster auf Graphics Settings > CrossFireX > Configure. Wählen Sie in der Grafikadapterliste die Grafikkarte, die als Anzeige-GPU arbeiten soll. Wählen Sie Enable CrossFireX. Klicken Sie auf Apply und dann auf OK, um das Fenster zu schließen. ASUS P8Z77-V LE...

  • Seite 146: Lucidlogix ® Virtu Mvp

    So installieren Sie LucidLogix Virtu™: ® Legen Sie die Support-DVD in das optische Laufwerk. Es erscheint der ASUS- Support-Assistent, wenn in Ihren Computer die Autorun-Funktion aktiviert ist. Klicken Sie auf den Tab Utilites und dann auf LucidLogix Virtu MVP Software.

  • Seite 147: Anzeige Einrichten

    Der d-Mode wird für erhöhte 3D-Spieleleistung empfohlen. d-Mode (Ausgabe über die i-Mode (Ausgabe über aufgesetzte Grafikkarte) den VGA-Ausgang des Motherboards) Die E7A-Anschlüsse des Motherboards und der aufgesetzten Grafikkarte sind nur zur Veranschaulichung und können sich von denen an Ihrem System befindlichen unterscheiden. ASUS P8Z77-V LE...

  • Seite 148: Lucidlogix Virtu Mvp Konfigurieren

    LucidLogix Virtu MVP konfigurieren Starten Sie das Virtu MVP Control Panel, um die Hauptfunktionen zu konfigurieren, Leistungseinstellungen vorzunehmen und Anwendungen für die grafische Virtualisierung auszuwählen. Rechtsklicken Sie auf das LucidLogix-Virtu-MVP-Symbol in der Taskleiste und wählen Sie dann Open Virtu MVP Control Panel, um das Panel zu öffnen. LucidLogix Virtu MVP ist automatisch aktiv, wenn Ihr System eingeschaltet wird.
  • Seite 149 Performance Hier können Sie die Funktionen Hyperformance oder Virtual Vsync ein- oder ausschalten. ® Hyperformance® ein- oder ausschalten Virtual Vsync ein- oder ausschalten ASUS P8Z77-V LE...
  • Seite 150 Applications Hier können Siedie Anwendungen für die grafische Virtualisierung auswählen. Ein Programm zum Ausführen über aufgesetzte Grafikkarte, iGPU oder Hyperformance auswählen ® Programme hinzufügen, bearbveiten oder entfernen Beschreibung der drei Spalten: • D: Hier können Sie die Anwendungen auswählen, die über die aufgesetzte Grafikkarte laufen sollen.
