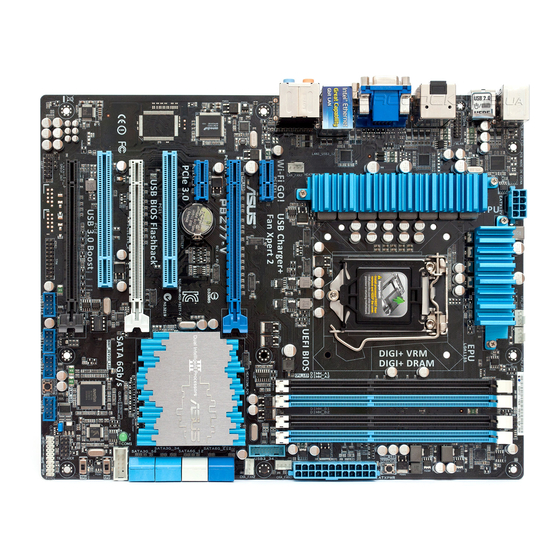

Asus P8Z77-V Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. P8Z77-V THUNDERBOLT
  6. Benutzerhandbuch

Asus P8Z77-V Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für P8Z77-V:
Inhaltsverzeichnis

Werbung

Quicklinks

P8Z77-V

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P8Z77-V

Inhaltszusammenfassung für Asus P8Z77-V

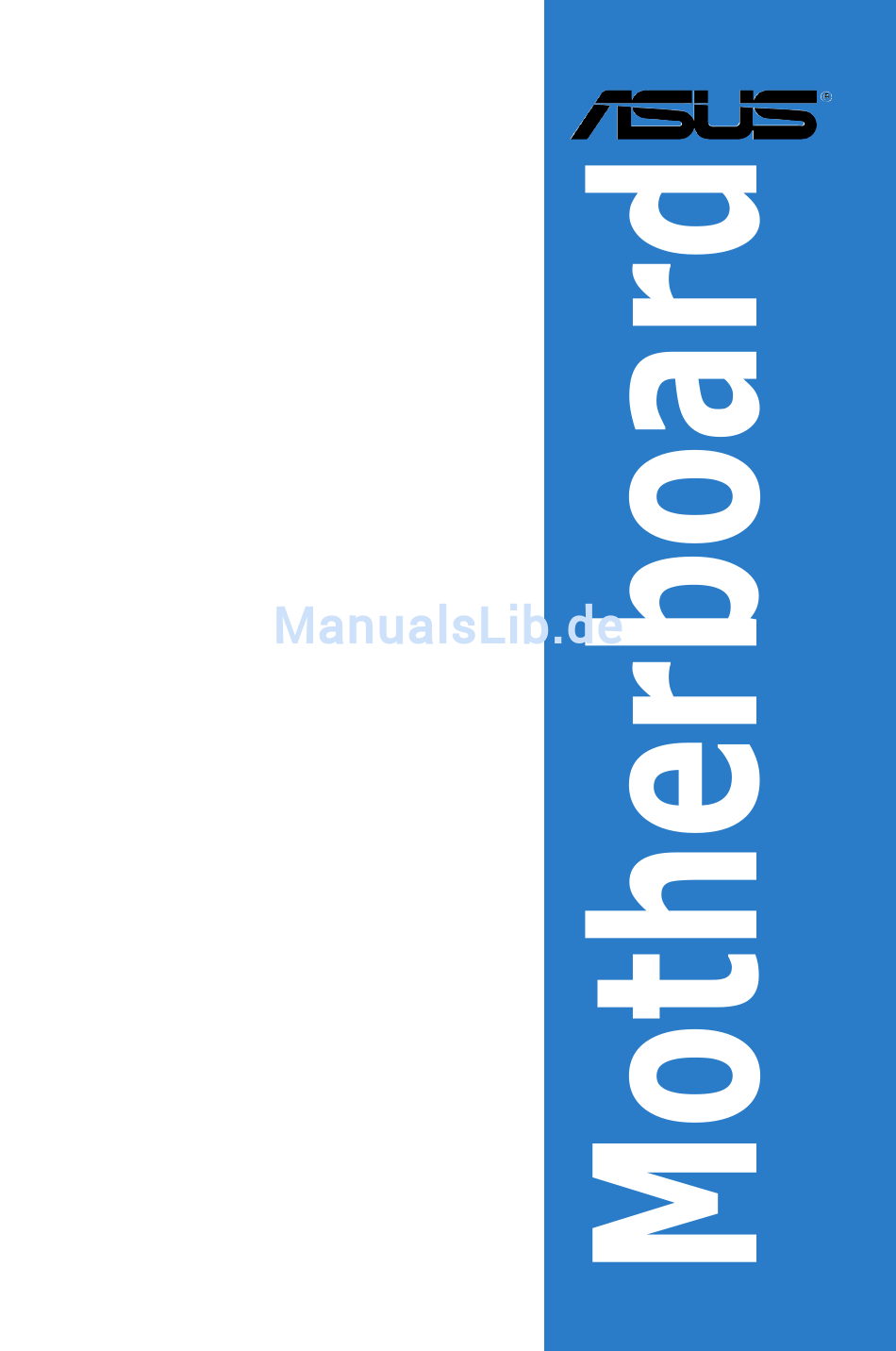

  • Seite 1 P8Z77-V...

  • Seite 2: Erste Ausgabe Juni 2012

    ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Leistungsmerkmale des Produkts ..........1-2 1.3.2 Duale Intelligente Prozessoren 3 mit Smart DIGI+ Power Control ................1-4 1.3.3 Exklusive ASUS-Funktionen ............1-5 1.3.4 ASUS Quiet Thermische Lösung ..........1-6 1.3.5 ASUS EZ DIY ................1-7 1.3.6 Sonstige Sonderfunktionen ............1-8 Kapitel 2: Hardwarebeschreibungen Bevor Sie beginnen..................
  • Seite 4 APM ..................3-26 3.5.8 Network stack................3-27 Monitor-Menü ................... 3-28 Boot-Menü ....................3-31 Tools-Menü ....................3-33 3.8.1 ASUS EZ Flash 2 ..............3-33 3.8.2 ASUS O.C. Profile ..............3-33 Exit-Menü ....................3-35 3.10 Aktualisieren des BIOS................3-36 3.10.1 ASUS Update ................3-36 3.10.2...
  • Seite 5 4.3.5 Probe II..................4-13 4.3.6 Sensor Recorder ............... 4-14 4.3.7 USB 3.0 Boost................4-15 4.3.8 USB BIOS Flashback ..............4-16 4.3.9 ASUS Update ................4-18 4.3.10 MyLogo2 ................... 4-19 4.3.9 Audio-Konfigurationen............... 4-21 4.4 RAID-Konfigurationen ................4-22 4.4.1 RAID-Definitionen ..............4-22 4.4.2...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Weitere Informationen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 9: P8Z77-V Spezifikationsübersicht

    P8Z77-V Spezifikationsübersicht LGA1155-Sockel für Intel Core™ i7 / Core™ i5 / Core™ i3- / ® Pentium- / Celeron-Prozessoren der zweiten und dritten Generation Unterstützt 32nm/22nm CPU Unterstützt Intel Turbo Boost-Technologie 2.0* ® Unterstützung für die Intel Turbo Boost-Technologie 2.0 ist ®...
  • Seite 10 7 oder ® späteren Versionen unterstützt. ASUS Sonderfunktionen ASUS Dual Intelligent Processors 3- New DIGI+ Power Control mit Smart DIGI+: - Smart DIGI+ Key- liefert schnell höhere VRM-Leistung für überragende CPU-/iGPU-/DRAM-Übertaktungsleistung. - Smart CPU Power Level (bereit für Intel VRD 12.5 Future Power Design) - bietet die besten digitalen Energiesparbedingungen.
  • Seite 11 - ASUS lüfterloses Design: Kühlkörperlösung - ASUS Fan Xpert 2 mit automatischer Lüftereinstellfunktion für optimierte Drehzahlsteuerung ASUS EZ DIY: - ASUS USB BIOS Flashback mit USB BIOS Flashback Flashback mit USB BIOS Flashback Assistent für EZ BIOS-Download-Zeitplanung - ASUS UEFI BIOS EZ-Modus mit benutzerfreundlicher grafischer Schnittstelle - ASUS O.C.
  • Seite 12 1 x TPM-Header BIOS features 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a,Mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3-Shortcut-Funktion und ASUS DRAM SPD (Serial Presence Detect) Speicherinformation Verwaltung WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE...
  • Seite 13 P8Z77-V Spezifikationsübersicht Inhalt der Support-DVD Treiber ASUS-Hilfsprogramme ASUS Update Antivirus-Software (OEM-Version) Formfaktor ATX-Formfaktor: 30.5 cm x 24.4 cm * Die Spezifikationen können ohne Vorankündigung geändert werden. xiii...

  • Seite 15: Kapitel 1: Produkteinführung

    Kapitel 1 Kapitel 1: Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P8Z77-V-Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards!

  • Seite 16: Sonderfunktionen

    * Der CPU-Eigenschaften wegen laufen DDR3 2200 (und darüber)/2000/1800 MHz-Speichermodule standardmäßig mit einer Frequenz von DDR3 2133/1866/1600 MHz. Quad-GPU SLI™ und Quad-GPU CrossFireX™-Unterstützung Flexible Multi-GPU-Lösung, Sie wählen aus! Das P8Z77-V gibt Ihnen die Multi-GPU-Wahl zwischen entweder SLI™ oder CrossFireX. Die leistungsstarke Intel Z77-Plattform dieses Motherboards optimiert PCIe-Zuweisungen in ®...

  • Seite 17: Intel ® Smart Response-Technologie

    Der Intel Z77 Chipsatz unterstützt Standardmäßig die Serial ATA (SATA)-Speicheroberfläche ® der nächsten Generation und liefert Datentransferraten von bis zu 6.0 Gb/s. ASUS bietet mehrere SATA 6.0 Gb/s-Anschlüsse für verbesserte Skalierbarkeit, schnellere Datenabfrage und zweifache Bandbreite in Vergleich zu aktuellen Bus-Systemen.

  • Seite 18: Duale Intelligente Prozessoren 3 Mit Smart Digi+ Power Control

    Unglaubliche Leistungssteigerung mit TPU und dem komplett neuen SMART DIGI+ Bis zu 85% CPU-Übertaktungsleistungssteigerung Im digitalen Leistungsdesign immer einen Schritt voraus, versetzt Sie ASUS mit der SMART DIGI+ Technologie in die Zukunft der Energieverwaltung. Diese technologie arbeitet mit TPU (TurboV Processing Unit), um eine extreme Steigerung der CPU-Übertaktungsleistung zu ermöglichen.

  • Seite 19: Exklusive Asus-Funktionen

    ASUS Wi-Fi GO! macht erlebnisreiche Heimunterhaltung einfacher als je zuvor! Exklusive Wi-Fi-Funktionen bieten DLNA-Streaming, damit Sie einen Heimkino-PC genießen können, während Sie mit einen mobilen Gerät Fernzugriff auf Ihren PC zur Verfügung stellen. ASUS Wi-Fi GO! führt den Markt durch die integrierte Wi-Fi-Verbindung, DLNA-Zugriff und alle Smart-Geräte mit One-Stop-Programm für einen futuristisch verbundenen Lebensstil an.

  • Seite 20: Usb Bios Flashback

    Schritt erledigt. Allumfassend gesehen, ist es ein intuitives Netzwerkbandbreiten- Kontrollzentrum. AI Suite II Mit einer benutzerfreundlichen Oberfläche konsolidiert ASUS AI Suite II alle exklusive ASUS-Funktionen in ein einfach zu handhabendes Software-Paket. Damit ermöglicht es die Überwachung der Übertaktung, Energieverwaltung, Kontrolle der Lüftergeschwindigkeit sowie der Spannungs- / Sensorenmesswerte, wobei sogar die Bluetooth-Steuerung durch Handys möglich ist.

  • Seite 21: Asus Ez Diy

    - F12 BIOS-Bildschirmfoto-Schnelltaste für die Weitergabe der UEFI-Einstellungen und Fehlerbehandlung - Neue F3-Schnelltaste für häufig abgerufene Informationen - ASUS DRAM SPD (Serial Presence Detect) -Information für den Zugriff auf die Speicherinformationen, erkennen fehlerhafter DIMMs und Hilfe bei schwierigen POST- Situationen ASUS Q-Design ASUS Q-Design verbessert Ihre DIY (Heimwerker) -Erfahrung.

  • Seite 22: Sonstige Sonderfunktionen

    1.3.6 Sonstige Sonderfunktionen LucidLogix Virtu MVP LucidLogix Virtu MVP mit der HyperFormance™-Technologie steigert die Leistung Ihrer installierten Grafikkarte um bis zu 30% ihrer eigentlichen Leistung. LucidLogix Virtu ® wurde für integrierte, leistungsstarke Grafik der Intel -Prozessoren und Windows 7-PCs ® entwickelt und kombiniert die Leistung der installierten Grafikkarte perfekt mit der der schnell berechnenden iGPU.

  • Seite 23: Dts Connect

    Dieses Motherboard ist bereit für die Ökodesign Richtlinie der Europäischen Union, welche Anforderungen an Produkte und deren Energieeffizienz im Kontrast zu deren Energieverbrauch stellt. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.
  • Seite 24 1-10 Kapitel 1: Produkteinführung...

  • Seite 25: Kapitel 2: Hardwarebeschreibungen

    Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS P8Z77-V...

  • Seite 26: Motherboard-Übersicht

    Motherboard-Übersicht 2.2.1 Motherboard-Layout Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf 2.2.7 Interne Anschlüsse und 2.3.10 Rücktafelanschlüsse. Kapitel 2: Hardwarebeschreibungen...
  • Seite 27 EPU-Schalter 2-16 TPU-Schalter 2-15 Systemtafelanschluss (20-8 pol. PANEL) 2-28 Clear CMOS 2-19 USB 2.0-Anschlüsse (10-1 pol. USB78, USB910, USB1112, 2-24 USB1314) USB-BIOS-Flashback-Taste 2-42 TPM-Anschluss (20-1-pol. TPM) 2-29 Fronttafelaudioanschluss (10-1 pol. AAFP) 2-26 Digitaler Audioanschluss (4-1 pol. SPDIF�OUT) 2-23 ASUS P8Z77-V...

  • Seite 28: Zentralverarbeitungseinheit (Cpu)

    Sockel befindet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung/ Sockelpolen/Motherboardkomponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. •...

  • Seite 29: Systemspeicher

    2.2.3 Systemspeicher Das Motherboard ist mit vier Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Ein DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEINEN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. Empfohlene Speicherkonfigurationen ASUS P8Z77-V...
  • Seite 30 Sie die Frequenz selbst ein, wie im Abschnitt 3.4 Ai Tweaker-Menü beschrieben. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (mit vier DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. P8Z77-V Motherboard Liste qualifizierter Anbieter (QVL) DDR3 2400 (O.C.) MHz Vendors Part No. Size Chip...
  • Seite 31 12GB (3x 4GB) 9-11-9-27 1.65 • • • Patriot • • • PV736G2000ELK(XMP) 6GB (3x 2GB) 7-7-7-20 1.65 Silicon Power • • • SP002GBLYU200S02(XMP) Team TXD32048M2000C9(XMP) Team T3D1288RT-20 9-9-9-24 • • Team TXD32048M2000C9-L(XMP) Team T3D1288RT-20 9-9-9-24 • • ASUS P8Z77-V...
  • Seite 32 DDR3 1866 MHz Vendors Part No. Size Chip Chip Timing Voltage DIMM socket support Brand (Optional) 1 DIMM 2 DIMM 4 DIMM A-DATA AX3U1866GC2G9B(XMP) 9-11-9-27 1.55~1.75 • • • A-DATA AX3U1866GC4G9B(XMP) 9-11-9-27 1.55~1.75 • • • CORSAIR CMT32GX3M4X1866C9(XMP) 32GB (4x 8GB) DS 9-10-9-27 1.5 •...
  • Seite 33 8-9-8-24 1.65 Patriot PX538G1600LLK(XMP) 8GB (2x 4GB) 8-9-8-24 1.65 • • • SanMax • • • SMD-4G68HP-16KZ Hynix H5TQ2G83BFRPBC Team • • • TXD31024M1600C8-D(XMP) Team T3D1288RT-16 8-8-8-24 1.65 Team • • • TXD32048M1600HC8-D(XMP) 2GB Team T3D1288RT-16 8-8-8-24 1.65 ASUS P8Z77-V...
  • Seite 34 DDR3 1333 MHz Vendors Part No. Size Chip Chip NO. Timing Voltage DIMM socket support Brand (Optional) 1 DIMM 2 DIMM 4 DIMM A-DATA • • • AD63I1B0823EV A-DATA 3CCA-1509A A-DATA • • • AXDU1333GC2G9(XMP) 9-9-9-24 1.25~1.35 A-DATA • • •...
  • Seite 35 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper-DIMM-Unterstützung basiert auf den physikalischen Eigenschaften der entsprechenden CPUs. Um Hyper DIMM zu unterstützen, laden Sie in BIOS die Einstellungen für X.M.P. • Die neueste QVL finden Sie auf der ASUS-Webseite. ASUS P8Z77-V 2-11...

  • Seite 36: Erweiterungssteckplätze

    2.2.4 Erweiterungssteckplätze Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 2.0 x1�1-Steckplatz PCIe 3.0/2.0 x16_1-Steckplatz (single im x16- oder dual im x8 / x8-Modus) PCIe 2.0 x1�2-Steckplatz PCI-Steckplatz 1 PCIe 3.0/2.0 x16_2-Steckplatz (im x8-Modus)

  • Seite 37: Irq-Zuweisungen Für Dieses Motherboard

    – – gemeins Controller Intel PCH SATA – – – – – – – gemeins Controller ASMedias SATA – – – – – – gemeins Controller HD Audio Controller – – – – – – – gemeins ASUS P8Z77-V 2-13...

  • Seite 38: Onboard-Schalter

    Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM�LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. •...
  • Seite 39 TPU-Funktion beim nächsten System(neu)start aktiviert. • Sie können zur gleichen Zeit TurboV- und Auto Tuning-Funktionen in der TurboV EVO-Anwendung, Übertaktung in BIOS-Setupprogramm nutzen und den TPU- Schalter aktivieren. Jedoch wird das System die letzten von Ihnen vorgenommenen Einstellungen übernehmen. ASUS P8Z77-V 2-15...
  • Seite 40 EPU-Schalter Das Einstellen dieses Schalters zu Enable wird die automatische Erkennung der Systemauslasung aktivieren und den Energieverbrauch intelligent regeln. Um gute Systemleistungen zu erhalten, stellen Sie den Schalter bei augeschalteten System zu Enable. • Die EPU LED (O2LED2) in der nähe des EPU-Schalters leuchtet, wenn der Schalter auf Enable eingestellt ist.

  • Seite 41: Onboard Leds

    Soft-Off-Modus befindet. Dies ist eine Erinnerung daran, dass Sie Ihr System herunterfahren und das Netzkabel entfernen sollen, bevor Sie Motherboard- Komponenten hinzufügen oder entfernen. In der folgenden Abbildung finden Sie die Position der LED auf dem Motherboard. ASUS P8Z77-V 2-17...
  • Seite 42 TPU LED Die TPU LED leuchtet, wenn der TPU-Schalter auf Enable gestellt ist. EPU LED Die EPU LED leuchtet, wenn der EPU-Schalter auf Enable gestellt ist. 2-18 Kapitel 2: Hardwarebeschreibungen...

  • Seite 43: Jumper

    BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her. • Aufgrund von Chipsatzbeschränkungen muss das Netzteil abgeschaltet werden, bevor Sie die C.P.R.-Funktion nutzen. Schalten Sie das Netzteil ab oder ziehen Sie das Kabel ab, bevor Sie das System neu starten. ASUS P8Z77-V 2-19...

  • Seite 44: Interne Anschlüsse

    2.2.8 Interne Anschlüsse Intel ® Z77 Serial ATA 6.0 Gb/s-Anschlüsse (7-pol. SATA6G_1/2 [grau]) Diese Anschlüsse sind für Serial ATA 6.0Gb/s-Signalkabel der Serial ATA 6.0 Gb/s- Festplatten vorgesehen. Wenn Sie SATA-Festplatten installieren, können Sie mit der Intel ® Rapid Storage- Technologie über den integrierten Intel ®...
  • Seite 45 Konfigurationen oder das RAID-Handbuch auf der mitgelieferten Support-DVD. • Sie müssen Windows XP Service Pack 3 oder eine neuere Version installiert haben, ® bevor Sie Serial ATA-Festplatten benutzen können. Die Serial ATA RAID-Funktion ist nur unter Windows XP SP3 oder neueren Versionen verfügbar. ® ASUS P8Z77-V 2-21...
  • Seite 46 Asmedia Asmedia Serial ATA 6.0 Gb/s connectors (7-pin SATA6G_E1/E2 [navy blue]) ® Diese Anschlüsse sind für Serial ATA 3.0Gb/s-Signalkabel der Serial ATA 3.0 Gb/s- Festplatten vorgesehen. . • Die Anschlüsse SATA6G_E1/E2 (marineblau) sind nur für Datenlaufwerke vorgesehen. ATAPI-Geräte werden nicht unterstützt. ®...
  • Seite 47 Dieser Anschluss ist für zusätzliche Sony/Philips Digital Interface (S/PDIF)-Modul(e) vorgesehen. Verbinden Sie das S/PDIF-Ausgangsmodulkabel mit diesen Anschluss und installieren Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das S/PDIF-Modul muss separat erworben werden. ASUS P8Z77-V 2-23...
  • Seite 48 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht.
  • Seite 49 • Der Anschluss CPU�FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. • Alle CPU- und CHA-Lüfter unterstützen die Funktion ASUS Fan Xpert 2. • Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Wärmeableitung das hintere Gehäuselüfterkabel an den Motherboard-Anschluss CHA�FAN1-3 anzuschließen.
  • Seite 50 Fronttafelaudioanschluss (10-1 pol. AAFP) Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das an am Gehäuse des Computers befestigt wird und entweder HD Audio oder den herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des Fronttafel-Audiokabels mit diesem Anschluss. •...

  • Seite 51: Liste Empfohlener Netzteile

    Corsair CMPSU-850AX Seventeam ST-750P-AF Huntkey HK400-55AP EnerMAX EPM850EWT Silverstone SST-ST40F-ES FSP GROUP AX-310HHN Antec EA-430D Antec EA-750 GREATWALL-BTX-400SD DELUX-DLP-650PG HAMER MIT750 COOLERMASTER RS-C00-80GA-D3 1200 ENERMAX MAXREVO 1300 THERMALTAKE TR2 RX-650AL3CH THERMALTAKE TP-1050AH3CSG 1050 Segotep SG-400PYJ Centurystar ST-330 ASUS P8Z77-V 2-27...
  • Seite 52 Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt mehere gehäusegebundene Funktionen. • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 53 Dieser Anschluss unterstützt ein Trusted Platform Module (TPM). Damit können Sie Sicherheitsschlüssel, digitale Zertifikate, Kennwörter und Daten schützen. Ein TPM- System hilft auch dabei, die digitale Identität zu schützen und die Plattformintegrität sicherzustellen. Das TPM-Modul muss separat erworben werden. ASUS P8Z77-V 2-29...

  • Seite 54: Aufbau Des Computersystems

    Aufbau des Computersystems 2.3.1 Zusatzwerkzeug und Komponenten für den PC-Aufbau 1 Tüte mit Schrauben Philips (Kreuz)-Schraubenzieher PC-Gehäuse Netzteil Intel LGA 1155 CPU Intel LGA 1155-kompatibler CPU-Lüfter DIMM SATA-Festplatte Optisches SATA-Laufwerk (wahlweise) Grafikkarte (wahlweise) Das Werkzeug und die Komponenten in der Tabelle sind nicht im Motherboard-Paket enthalten.

  • Seite 55: Installieren Der Cpu

    2.3.2 Installieren der CPU Die LGA1156 CPU ist nicht mit LGA1155-Sockeln kompatibel. Installieren Sie KEINE LGA1156 CPU in den LGA1155-Sockel. ASUS P8Z77-V 2-31...
  • Seite 56 2-32 Kapitel 2: Hardwarebeschreibungen...

  • Seite 57: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.3.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU- Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. So installieren Sie den CPU-Kühlkörper und -Lüfter: ASUS P8Z77-V 2-33...
  • Seite 58 So deinstallieren Sie den CPU-Kühlkörper und -Lüfter: 2-34 Kapitel 2: Hardwarebeschreibungen...

  • Seite 59: Installieren Eines Dimms

    2.3.4 Installieren eines DIMMs Entfernen eines DIMMs ASUS P8Z77-V 2-35...

  • Seite 60: Motherboard-Installation

    2.3.5 Motherboard-Installation Die Abbidlungen in diesem Abschnitt werden nur als Referenz bereitgestellt. Das Motherboard-Layout kann sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. 2-36 Kapitel 2: Hardwarebeschreibungen...
  • Seite 61 Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. ASUS P8Z77-V 2-37...

  • Seite 62: Atx-Netzanschlüsse

    2.3.6 ATX-Netzanschlüsse ODER ODER 2-38 Kapitel 2: Hardwarebeschreibungen...

  • Seite 63: Sata-Gerätanschlüsse

    2.3.7 SATA-Gerätanschlüsse ODER ODER ASUS P8Z77-V 2-39...

  • Seite 64: E/A-Anschlüsse Auf Der Forderseite

    2.3.8 E/A-Anschlüsse auf der Forderseite ASUS Q-Connector USB 2.0-Anschluss Fronttafelaudioanschluss AAFP USB 2.0 USB 3.0-Anschluss USB 3.0 2-40 Kapitel 2: Hardwarebeschreibungen...

  • Seite 65: Erweiterungskarten

    2.3.9 Erweiterungskarten PCIe x16-Karten PCIe x1-Karten PCI-Karten ASUS P8Z77-V 2-41...

  • Seite 66: 2.3.10 Usb Bios Flashback

    System neu, um die Anzeige auszuschalten. Die BIOS-Aktualisierung kann Risiken beinhalten. Falls die BIOS-Programmdatei während des Vorgangs beschädigt wird, kann es dazu führen, dass Sie Ihr System nicht mehr booten können. In diesem Fall kontaktieren Sie bitte Ihren örtlichen ASUS- Kundendienst. 2-42...

  • Seite 67: Rücktafelanschlüsse

    6. USB 3.0-Anschlüsse E1 und E2 12. Audio E/A-Anschlüsse (ASUS USB3.0 Boost UASP Mode) * Das ASUS Wireless Module muss individuell installiert werden. ** USB 3_12 unterstützt nur Windows 7. Die beiden USB-Anschlüsse unterstützen USB Charger+ und USB BIOS Flashback.+...

  • Seite 68: Led-Anzeigen Am Lan-Anschluss

    • Dieses Motherboard ist mit mehreren VGA-Ausgangsmethoden ausgestattet, wie die Desktop-Erweiterung auf zwei Monitoren. Sie können zwei Monitore mit jeweils zwei der vorhandenen VGA, DVI-D, DisplayPort und HDMI-Anschlüssen verbinden. • DVI-D kann nicht in ein RGB-Ausgangssignal für einen Röhrenmonitor umgewandelt werden und ist nicht mit DVI-D kompatibel.
  • Seite 69 Sie auf Apply (Übernehmen). Alternativ, klicken Sie auf Display (Anzeige) > General Settings (Allgemeine Einstellungen) > Scaling (Skalierung) > Customize Aspect Ratio (Bildformat Anpassen). Bewegen Sie die Regler für Horizontale Skalierung und Vertikale Skalierung und klicken Sie auf Apply (Übernehmen). ASUS P8Z77-V 2-45...

  • Seite 70: Audio E/A-Verbindungen

    2.3.13 Audio E/A-Verbindungen Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern 2-46 Kapitel 2: Hardwarebeschreibungen...

  • Seite 71: Anschluss Von 4.1-Kanal Lautsprechern

    Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Wenn die Funktion DTS UltraPC II aktiv ist, schließen Sie die Rückseitenlautsprcher bitte am grauen Anschluss an. ASUS P8Z77-V 2-47...

  • Seite 72: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: Monitor Externe SCSI-Geräte (fangen Sie mit dem letzten Gerät in der Kette an)

  • Seite 73: Kapitel 3: Bios-Setup

    Kapitel 3: BIOS-Setup Kennenlernen des BIOS Das UEFI BIOS von ASUS ist eine Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOS-Kontrolle ersetzt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 74: Ez Mode

    Modus gehen Schnellwahlschalter Normaler Modus Optimierte Standardwerte Schnell zum erweiterten Modus Energiesparmodus ASUS-Optimierter Modus Auswahl der Bootgeräteprioritäten Zeigt Systemeingenschaften für den Auswahl der Bootgeräteprioritäten aktuellen Modus auf der rechten Seite • Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden.

  • Seite 75: Advanced Mode (Erweiterter Modus)

    Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den EZ Mode zu gelangen, klicken Sie auf Exit und wählen Sie ASUS EZ Mode. Zurück Menüelemente Menüleiste...
  • Seite 76 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.

  • Seite 77: Main-Menü

    Wenn Sie das BIOS-Kennwort vergessen haben, löschen Sie den CMOS-RTC-RAM, um das Kennwort zu löschen. Siehe Abschnitt 2.3.7 Jumpber für Details. Die Elemente Administrator oder User Password oben im Fenster zeigen • Standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS P8Z77-V...

  • Seite 78: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 79: Ai Tweaker-Menü

    Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: ASUS P8Z77-V...

  • Seite 80: Ai Overclock Tuner [Auto]

    Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus. [Auto] Lädt automatisch die optimalen Systemeinstellungen. [Manual] Lässt Sie die Parameter für die Übertaktung selbst festlegen. [X.M.P.] Wenn Sie Speichermodule installieren, welche die eXtreme Memory Profile (X.M.P.) Technologie unterstützen, wählen Sie dieses Element, um das...

  • Seite 81: Epu Power Saving Mode [Disabled]

    Sie die <Eingabetaste>. Wertänderungen in diesem Menü können Systeminstabilitäten hervorrufen! Wenn dies auftritt, holen Sie bitte die Standardeinstellungen zurück. CPU Power Management Die Unterelemente in diesem Menü erlauben Ihnen die Einstellung des CPU-Ratio (Multiplikator) und dessen Funktionen. ASUS P8Z77-V...
  • Seite 82 CPU Ratio [Auto] Erlaubt Ihnen die manuelle Einstellung des maximalen nicht-Turbo CPU-Ratios (Multiplikators). Sie können den Wert mit den Tasten <+> und <-> einstellen. Gültige Werte variieren mit CPU-Modellen. Enhanced Intel SpeedStep Technology [Enabled] Ermöglicht Aktivierung/Deaktivierung der Enhanced Intel SpeedStep-Technologie (EIST). ®...
  • Seite 83 <Eingabetatste> bestätigt. Sie können auch die Tasten <+> und <-> benutzen, um die Werte einzustellen. Um die Standardeinstellungen wiederherzustel- len, geben Sie über die Tastatur [auto] ein und rücken Sie die <Eingabetatste>. ASUS P8Z77-V 3-11...
  • Seite 84 System. Konfigurationsoptionen: [Auto] [Manual] DRAM Power Phase Control [Auto] [Auto] Hier können Sie den automatischen Modus einstellen. [Optimized] Lädt ASUS-optimiertes Phasentuningprofil. [Extreme] Hier können Sie den Vollphasenmodus einstellen. DRAM Power Thermal Control [110] Ein höherer Wert resultiert in einen breiteren thermischen CPU-Leistungsbereich und erweitert gleichzeitig den Übertaktungsfrequenzbereich.

  • Seite 85: Igpu Voltage [Offset Mode]

    VCCIO Voltage, CPU PLL Voltage und PCH Voltage sind in unterschiedlichen Farben gekennzeichnet, um die Risikostufen der hohen Spannungseinstellungen anzuzeigen. • Das System benötigt eventuell ein besseres Kühlsystem, um unter den hohen Spannungseinstellungen stabil arbeiten zu können. ASUS P8Z77-V 3-13...

  • Seite 86: Cpu Spread Spectrum [Auto]

    Schwarz Gelb Rosa CPU Manual- 0.8V–1.22V 1.225V–1.280V 1.285V–1.335V 1.340V–1.990V Spannung CPU Offset- 0.005V–0.060V 0.065V–0.120V 0.125V–0.175V 0.180V–0.635V Spannung iGPU Offset- 0.005V–0.035V 0.04V–0.065V 0.07V–0.1V 0.105V–0.635V Spannung 1.20000V– 1.58125V– 1.65625V– 1.73125V– DRAM-Spannung 1.57500V 1.65000V 1.72500V 2.20000V 0.80000V– 0.97500V– 1.01875V– 1.06875V– VCCSA-Spannung 0.96875V 1.01250V 1.06250V 1.70000V 0.80000V–...

  • Seite 87: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. ASUS P8Z77-V 3-15...

  • Seite 88: Cpu Configuration

    3.5.1 CPU Configuration Die Werte in diesem Menü zeigen die vom BIOS automatisch erkannten CPU-bezogene Informationen an. Die hier gezeigten Elemente sind abhängig vom installierten Prozessor. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: Intel Adaptive Thermal Monitor [Enabled] [Enabled] Ermöglicht einer überhitzten CPU den Takt zu drosseln, um abzukühlen.
  • Seite 89 Dieses Element erscheint nur, wenn Sie EIST zu [Enabled] setzen und erlaubt Ihnen die Aktivierung oder Deaktivierung der Intel® Turbo Mode-Technologie. CPU C1E [Auto] [Enabled] Aktiviert die C1E-Funktion. Dieses Element muss aktiviert sein, um die Intel Turbo Mode-Technologie zu aktivieren/deaktivieren. ® [Disabled] Deaktiviert diese Funktion. ASUS P8Z77-V 3-17...

  • Seite 90: Pch Configuration

    CPU C3 Report [Auto] Erlaubt die Aktivierung oder Deaktivierung des CPU C3-Berichts an das Betriebssystem. CPU C6 Report [Auto] Erlaubt die Aktivierung oder Deaktivierung des CPU C6-Berichts an das Betriebssystem 3.5.2 PCH Configuration EFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor...

  • Seite 91: Sata Configuration

    Datenträgertreiber die erweiterten Serial ATA-Funktionen zu aktivieren, welche die Speicherleistung bei zufälliger Arbeitslast erhöhen, indem sie dem Laufwerk gestatten, die interne Befehlsreihenfolge zu optimieren. [RAID] Stellen Sie [RAID Mode] ein, wenn Sie mit den SATA-Festplatten eine RAID-Konfiguration erstellen wollen. ASUS P8Z77-V 3-19...

  • Seite 92: System Agent Configuration

    S.M.A.R.T. Status Check [Enabled] S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) ist ein Überwachungssystem. Wenn Schreibe-/Lesevorgänge Ihrer Festplatte zu Fehlern führen, erlaubt diese Funktion das Einblenden von Warnmeldungen während POST. Konfigurationsoptionen: [Enabled] [Disabled] Hot Plug [Disabled] Dieses Element erscheint nur, wenn Sie SATA mode auf [AHCI Mode] oder [RAID Mode] einstellen.
  • Seite 93 NB PCIe Configuration Hier können Sie die NB-PCI-Express-Einstellungen konfigurieren. PCIEX16�1 Link Speed [Auto] Hier können Sie die PCIEX16_1-Geschwindigkeit konfigurieren. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] PCIEX16�2 Link Speed [Auto] Hier können Sie die PCIEX16_2-Geschwindigkeit konfigurieren. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] ASUS P8Z77-V 3-21...

  • Seite 94: Usb Configuration

    3.5.5 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. EFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ USB Configuration > USB Configuration Enables Legacy USB support. AUTO option disables legacy support if no USB Devices: USB devices are connected.

  • Seite 95: Onboard Devices Configuration

    Hier können Sie den Modus des Fronttafelaudioanschlusses (AAFP) auf Legacy AC’97 oder High-Definition Audio einstellen, je nachdem, welcher Audiostandard vom Fronttafelmodul unterstützt wird. [HD] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf High-Definition-Audio. [AC97] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf das ältere AC’97 ASUS P8Z77-V 3-23...
  • Seite 96 SPDIF Out Type [SPDIF] [SPDIF] Für SPDIF-Audioausgabe zu [SPDIF] setzen. [HDMI] Für HDMI-Audioausgabe zu [HDMI] setzen. Wi-Fi Controller [Enabled] [Enabled] Aktiviert den integrierten Wi-Fi-Controller. [Disabled] Deaktiviert diesen Controller. VIA 1394 Controller [Enabled] [Enabled] Aktiviert den integrierten 1394-Controller. Aktiviert den integrierten 1394-Controller. 1394-Controller.

  • Seite 97: Serial Port Configuration

    Dieses Element funktioniert nur, wenn auf dem Motherboard ein serieller (COM) -Anschluss vorhanden ist. Serial Port [Enabled] Hier können Sie den seriellen (COM) -Anschluss aktivieren/deaktivieren. Konfigurationsoptionen: [Enabled][Disabled] Change Settings [IO=3F8h; IRQ=4] Hier können Sie die Basisadresse des seriellen Anschlusses auswählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4][IO=2F8h; IRQ=3][IO=3E8h; IRQ=4][IO=2E8h; IRQ=3] ASUS P8Z77-V 3-25...

  • Seite 98: Apm

    3.5.7 EFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ APM > ErP Ready Disabled Allow BIOS yo switch off some power at S5 to get the system ready for ErP Restore AC Power Loss Power Off requirement.

  • Seite 99: Network Stack

    EFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ Network stack > Network stack Disabled Link Enable/Disable UEFI network stack Network stack [Disabled Link] Hier können Sie den UEFI-Netzwerk-Stack aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled Link] [Enabled] ASUS P8Z77-V 3-27...

  • Seite 100: Monitor-Menü

    Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: 3-28 Kapitel 3: BIOS-Setup...

  • Seite 101: Cpu Temperature / Mb Temperature [Xxxºc/Xxxºf]

    Verwenden Sie die Tasten <+> and <->, um den maximalen CPU-Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 20% und 100%. Wenn die CPU-Temperatur die Höchstgrenze erreicht, wird der CPU-Lüfter im maximalen Arbeitszyklus betrieben. CPU Lower Temperature [20] Zeigt die Mindestgrenze der CPU-Temperatur an. ASUS P8Z77-V 3-29...

  • Seite 102: Anti Surge Support [Enabled]

    CPU Fan Min. Duty Cycle(%) [20] Verwenden Sie die Tasten <+> and <->, um den minimalen CPU-Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 0% und 100%. Wenn die CPU-Temperatur 40�C unterschreitet, wird der CPU-Lüfter im minimalen Arbeitszyklus betrieben. Chassis Q-Fan Control 1/3 [Enabled] [Disabled] Deaktiviert die Gehäuse Q-Fan-Kontrollfunktion.

  • Seite 103: Boot-Menü

    Full Screen Logo [Enabled] [Enabled] Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Wait For ‘F1’ If Error [Enabled] [Disabled] Deaktiviert diese Funktion. [Enabled] Das System wartet beim Auftreten von Fehlern auf das Drücken der Taste <F1>.

  • Seite 104: Setup Mode [Ez Mode]

    • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie: ® - Auf <F5> drücken, nachdem das ASUS Logo erscheint. - Nach POST auf <F8> drücken. Boot Override Diese Elemente zeigen die verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.

  • Seite 105: Tools-Menü

    Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.10.2 ASUS EZ Flash 2. 3.8.2 ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden.
  • Seite 106 Save to Profile Hier können Sie die derzeitigen BIOS-Einstellungen in BIOS-Flash sichern sowie ein Profil anlegen. Geben Sie eine Profilnummer von eins bis acht ein, drücken Sie die <Eingabetaste> und wählen Sie dann Yes. Load from Profile Hier können Sie die zuvor im BIOS-Flash gespeicherten BIOS-Einstellungen laden. Geben Sie eine Profilnummer ein, in der Ihre CMOS-Einstellungen gespeichert wurden, drücken Sie die <Eingabetaste>...

  • Seite 107: Exit-Menü

    Exit Load Optimized Defaults Save Changes & Reset Discard Changes & Exit ASUS EZ Mode Launch EFI Shell from filesystem device Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster.

  • Seite 108: Aktualisieren Des Bios

    Internetdienstanbieter (ISP). ASUS Update starten Nach der Installation des AI Suite II von der Motherboard Support-DVD, können Sie ASUS Update durch das Klicken auf Update (Aktualisierung) > ASUS Update in der Hauptmenüleiste des AI Suite II starten. Beenden Sie alle Windows -Anwendungen, bevor Sie das BIOS mit Hilfe dieses ®...

  • Seite 109: Bios Über Das Internet Aktualisieren

    Wählen Sie in der Liste der Optionen Update BIOS from Internet (BIOS über das Internet aktualisieren) und drücken Sie auf Next (Weiter). Wählen Sie den Ihnen am nächsten gelegenen ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden. Falls Sie die Funktionen BIOS downgradable (BIOS-Downgrade) und auto BIOS backup (Autom.

  • Seite 110: Bios Über Eine Bios-Datei Aktualisieren

    Die hier bereitgestellten Abbildungen sind nur als eine Referenz anzusehen. Die tatsächlichen BIOS-Informationen variieren mit Modellen. • Beziehen Sie sich auf das Software-Handbuch auf der Support-DVD oder besuchen Sie für detaillierte Software-Konfiguration die ASUS-Webseite unter www.asus.com. 3-38 Kapitel 3: BIOS-Setup...

  • Seite 111: Asus Ez Flash 2

    3.10.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne eine Startdiskette oder ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 112: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und ladet automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 113: Asus Bios Updater

    3.10.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 114: Die Bios-Datei Aktualisieren

    In der FreeDOS-Eingabeaufforderung, geben Sie bupdater /pc /g ein und drücken die <Eingabetaste> D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.18 [2010/04/29] Current ROM Update ROM BOARD: Unknown BOARD: P8Z77-V VER: Unknown VER: 0204 PATH: P8Z77-V.CAP 4194304 2010-08-05 17:30:48 Note [Enter] Select or Load...

  • Seite 115: Kapitel 4: Software-Unterstützung

    Die mitgelieferte Support-DVD enthält die Treiber, Anwendungs-Software und Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 116: Beziehen Der Software-Handbücher

    Reader vom Hilfsprogrammmenü, bevor Sie versuchen diese Dateien zu öffnen. ® Klicken Sie auf den Tab Manual. Klicken Sie in der Handbuchliste auf der linken Seite auf ASUS Motherboard Utility Guide. Der Ordner Manual von der Support-DVD wird geöffnet. Doppelklicken Sie auf den Ordner der von Ihnen gewählten Software.

  • Seite 117: Software Information

    Readme-Dateien, die bei der Software enthalten sind. 4.3.1 AI Suite II ASUS AI Suite II ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. AI Suite II installieren So installieren Sie AI Suite II: Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 118: Turbov Evo

    4.3.2 TurboV EVO ASUS TurboV EVO stellt TurboV vor, welches die manuelle Anpassung der CPU-Frequenz und bezogener Spannungen ermöglicht, sowie die Funktion Auto Tuning, welche automatisch und einfach übertaktet und eine allgemeine Systemleistungssteigerung ermöglicht. Nach der Installation von AI Suite II von der Motherboard Support-DVD, starten Sie TurboV EVO durch Tool (Extras) >...
  • Seite 119 Setzen Sie das Element CPU Ratio Setting im BIOS auf [Auto] bevor Sie die • CPU Ratio-Funktion in TurboV verwenden. Beziehen Sie sich auf Kaptiel 3 des Motherboard-Benutzerhandbuches für Details. • Die Regler für die CPU Ratio zeigen den Status der CPU-Kerne, welche sich je nach CPU-Modell unterscheiden können. ASUS P8Z77-V...

  • Seite 120: Auto Tuning

    Die Änderung der Einstellungen in CPU Ratio beeinflusst die CPU Strap-Ergebnisse. • Die CPU Strap-Unterstützung hängt von den physischen Charakteristika der verschiedenen CPUs ab. Auto Tuning ASUS TurboV EVO bietet zwei automatische Anpassungsstufen mit überaus flexiblen Anpassungsoptionen. • Die Übertaktungsergebnisse variieren je nach CPU-Modell und Systemkonfiguration. •...
  • Seite 121 Übertaktungsprozesses klicken Sie auf Stop. Das BIOS wird von TurboV automatisch angepasst sowie gespeichert und das System neu gestartet. Nachdem Sie Windows wieder betreten, informiert Sie eine Nachricht über den Erfolg von Auto Tuning. Zum Verlassen auf OK klicken. ASUS P8Z77-V...

  • Seite 122: Digi+ Power Control

    4.3.3. DIGI+ Power Control DIGI+ PowerControl ermöglicht die Anpassung der VRM-Spannung und Frequenz-modulation, um die Zuverlässigkeit sowie Stabilität des Systems zu gewährleisten. Es bietet auch höchste Energieeffizienz und erzeugt weniger Wärmer für längere Lebensdauer der Komponenten und minimale Energieverluste. Nachdem Sie AI Suite II von der Motherboard Support-DVD Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie DIGI+ Power Control druck Klick auf Tool >...

  • Seite 123: Funktionsbeschreibung

    CPU Current Capability CPU Current Capability (CPU-Leistungsbereich) ermöglicht einen breiteren Gesamtleistungsbereich für die Übertaktung. Ein höherer Leistungswert führt zur einer höheren VRM-Leistungsaufnahme. CPU Voltage Frequency Frequenzwechsel werden das VRM-Einschwingverhalten und die thermale Komponenten beeinflussen. Höhere Frequenzen erreichen ein schnelleres Einschwingverhalten. ASUS P8Z77-V...
  • Seite 124 Nummer Funktionsbeschreibung iGPU Load-line Calibration Load-line ist durch die Intel-VRM-Spezifikationen definiert und beeinflusst die iGPU- Spannung. Die iGPU-Arbeitsspannung verringert sich proportional zur Belastung des integrierten Grafikchips. Ein höherer Wert führt zu höherer iGPU-Spannung und besserer Leistung, verschlechtert jedoch die thermischen bedingungen von CPU und VRM.
  • Seite 125 Umschaltfrequenz einstellen. DRAM Power Phase Control Wählen Sie Extreme für den Vollphasenmodus, um die Systemleistung zu steigern. Wählen Sie Optimized für das ASUS optimierte Phasentuningprofil, um die Leistungseffizienz des DRAM zu steigern. DRAM Power Thermal Control Ein höherer Temperaturwert sorgt für einen breiteren thermischen DRAM- Leistungsbereich und erweitert die Übertaktungstoleranz für bessere...

  • Seite 126: Epu

    Wählen Sie From the Last Reset (Seit dem Reset), um die gesamte CO2- Reduzierung seit dem Drücken der Taste Clear (Löschen) anzuzeigen. • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. 4-12 Kapitel 4: Software-Unterstützung...

  • Seite 127: Probe Ii

    Anpassung des Zeitintervalls für Sensorwarnungen oder die Änderung der Temperatureinheiten. Konfiguration speichern Konfiguration Einstellungen Standardgrenzwerte laden übernehmen für jeden Sensor laden Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. ASUS P8Z77-V 4-13...

  • Seite 128: Sensor Recorder

    4.3.6 Sensor Recorder Änderungen bei Systemspannungen, Temperaturen und Lüftergeschwindigkeiten. Die Verlaufsfunktion ermöglicht Ihnen die Festlegung einer bestimmten Zeitspanne für die Aufzeichnung, um für bestimmte Gründe eine Überwachung dieser drei Systemstati durchzuführen. Sensor Recorder starten Nach der Installation von AI Suite II von der Motherboard Support-DVD, starten Sie Sensor Recorder durch klicken auf Tool >...

  • Seite 129: Usb 3.0 Boost

    4.3.7 USB 3.0 Boost Die exklusive ASUS USB 3.0 Boost-Funktion bietet eine Geschwindigkeitssteigerung für USB 3.0- Geräte und aktuelle Unterstützung des USB Attached SCSI-Protokolls (UASP). Mit USB 3.0 Boost können Sie die Übertragungsgeschwindigkeiten Ihrer USB 3.0-Geräte sehr einfach steigern. USB 3.0 Boost starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie USB 3.0 Boost durch klicken auf Tool >...

  • Seite 130: Usb Bios Flashback

    4.3.8 USB BIOS Flashback Mit diesen Hilfsprogramm können Sie die auf die neuste BIOS-Version überprüfen und diese auf einen USB-Datenträger speichern. Mit den Hardware-Funktionen von ASUS USB BIOS Flashback wird das System-BIOS bequem ohne Neustart aktualisiert. Derzeitige BIOS- Plan für BIOS-...
  • Seite 131 Klicken Sie auf Klicken Sie auf OK, nachdem der Download abgeschlossen ist. . Nachdem Sie die BIOS-Datei auf Ihr Flash-Laufwerk heruntergeladen haben, können Sie Ihr Motherboard-BIOS aktualisieren. Beziehen Sie sich auf den Abschnitt 2.3.11 USB BIOS Flashback für Details. ASUS P8Z77-V 4-17...

  • Seite 132: Asus Update

    4.3.9 ASUS Update Mit ASUS Update haben Sie ein Werkzeug für die Aktualisierung des BIOS Ihres Systems. Aktualisieren Sie Ihr BIOS oder speichern Sie das Programm einfach für die spätere Benutzung. ASUS Update starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie ASUS Update durch klicken auf Update>...

  • Seite 133: Mylogo2

    4.3.10 MyLogo2 Mit ASUS MyLogo können Sie das Boot-Logo anpassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. Personifizieren Sie Ihren Computer gleich von Anfang an! ASUS Update starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie MyLogo durch klicken auf Update>...
  • Seite 134 Führen Sie einen der folgenden Schritte aus Klicken Sie auf Auto Tune, um die Bildgröße oder Auflösung zu konfigurieren. Sie können auf Booting Preview klicken, um eine Vorschau des Boot-Logos zu sehen. Klicken Sie dann auf Next. Klicken Sie auf Next. Klicken Sie auf Flash, um die Aktualisierung des Boot-Logos mit den neuen Bild auszuführen.

  • Seite 135: Audio-Konfigurationen

    Minimieren Kontrolleinstel- lungen Informationen • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.comn. • Dadurch das die Intel Z77-Plattform Windows Vista™ nicht unterstützt, ist der ® ® Realtek HD Audio-Treiber nur unter Windows 7™/Windows...

  • Seite 136: Raid-Konfigurationen

    RAID-Konfigurationen Dieses Motherboard unterstützt folgende SATA RAID-Lösungen: Intel Rapid Storage-Technologie mit RAID 0, RAID 1, RAID 10 und RAID 5. • ® Mavell RAID-HGilfsprogramm mit RAID 0 und RAID 1. • RAID 0 und RAID 1. ® • Sie müssen Windows XP Service Pack 3 oder eine neuere Version installieren, bevor ®...

  • Seite 137: Serial Ata-Festplatten Installieren

    5. Acceleration Options DISK/VOLUME INFORMATION RAID Volumes: None defined. Physical Devices: Port Device Model Serial # Size Type/Status(Vol ID) ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk [↑↓]-Select [ESC]-Exit [ENTER]-Select Menu ASUS P8Z77-V 4-23...

  • Seite 138: Erstellen Eines Raid-Sets

    Die Navigationstasten am unteren Bildschirmrand ermöglichen Ihnen, sich durch die Menüs zu bewegen und Menüoptionen auszuwählen. Die RAID BIOS-Setup-Bildschirme in diesen Abschnitt sind nur zur Referenz gedacht und können von der tatsächlichen Anzeige abweichen. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set Wählen Sie im Hauptbildschirm 1.
  • Seite 139 WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): Drücken Sie auf die Taste <Y>, um ein RAID-Set zu erstellen und zum Hauptmenü zurückzukehren, oder drücken Sie auf <N>, um zum Menü CREATE VOLUME zurückzukehren. ASUS P8Z77-V 4-25...

  • Seite 140: Löschen Eines Raid-Sets

    Löschen eines RAID-Sets Seinen Sie bei der Löschung eines RAID-Sets vorsichtig. Sie werden alle Daten auf den Festplatten verlieren, wenn Sie ein RAID-Set löschen. So löschen Sie ein RAID-Set Wählen Sie im Hauptmenü 2. Delete RAID Volume und drücken Sie dann die <Eingabetaste>.

  • Seite 141: Einführung In Die Intel ® 2012 Desktop-Ansprechverhaltentechnologien

    Rapid Start Technology muss die DRAM-Größe ® geringer als 8GB sein. Vergewissern Sie sich, dass Sie die Beschleunigung der Intel Smart Response ® Technology aktiviert haben, bevor Sie die Partition für die Intel Rapid Start Technology ® erstellen. ASUS P8Z77-V 4-27...

  • Seite 142: Ssd-Kapazitätsanforderungen

    SSD-Kapazitätsanforderungen SSD-Partitionskapazitäts-an- System-DRAM forderungen Intel Rapid Start ® Intel Smart Response 20GB 20GB 20GB ® Separate 20GB Separate Separate Intel Smart Response und 2GB- 20GB und 4GB- 20GB und 8GB- ® Partition Partition Partition Intel Rapid Start (SSD-Größe > (SSD-Größe > (SSD-Größe >...
  • Seite 143 Wählen Sie eine Festplatte, die verwendet werden soll. d. Enhanced mode (Erweiterter Modus): WRITE THROUGH (Durchgängiges Schreiben), Zeitgleich auf SDD und Festplatte schreiben. Maximized mode (Maximaler Modus): WRITE BACK (Zurückkopieren), Auf SSD schreiben und später auf Festplatte übertragen. ASUS P8Z77-V 4-29...

  • Seite 144: Intel ® Rapid Start Technology

    Wählen Sie Disable Acceleration (Beschleunigung Deaktivieren), um diese Funktion zu deaktivieren oder Change Mode (Modus Ändern) um den Beschleunigungsmodus zwischen Enhanced (Erweitert)/Maximus (Maximal) zu schalten. • lntel Smart Response-Technologie wird nur von den internen Intel SATA-Anschlüssen ® (grau und blau) unterstützt. •...
  • Seite 145 Sie in der Datenträgerverwaltung keinen Datenträger sehen. Vergewissern Sie sich, dass der Cache-Speicherwert von 18,6GB in Intel Smart ® Response gesetzt ist, um genügend Speicher für die Intel -Rapid-Start-Partition bereit zu ® stellen. ASUS P8Z77-V 4-31...
  • Seite 146 Um das Disk-Partitionsprogramm zu starten, klicken Sie bitte auf Start > Alle Programme > Zubehör > Eingabeaufforderung. Tippen Sie diskpart ein und drücken Sie auf die Eingabetaste. In der Diskpart-Eingabeauf- forderung nach DISKPART tippen Sie list disk ein und drücken dann die Eingabetaste.

  • Seite 147: Aktivieren/Deaktivieren Der Intel ® Rapid Start Technology Im Betriebssystem

    Rapid Start Manager, um die Intel Rapid ® ® Start Technology zu aktivieren oder zu deaktivieren. Klicken Sie auf der rechten Seite der Taskleiste auf Ausgeblendete Symbole einblenden und dann auf das Symbol Intel Rapid Start Technology ® Manager. ASUS P8Z77-V 4-33...
  • Seite 148 Markieren Sie im Statusfeld On, um die Funktion zu aktivieren und klicken Sie dann auf Save. Funktion aktivieren/ deaktivieren Batteriesparmodus aktivieren/ deaktivieren. Diese Funktion ist nur bei Notebook-PCs verfügbar Timer aktivieren/ Einstellungen Vorgenommene deaktivieren. Bewegen Sie die Bildlaufleiste zur speichern Einstellungen gewünschten Zeit, wenn der Timer aktiviert ist. Wenn sich verwerfen das System für mehr als die von Ihnen eingestellte Zeit im Leerlauf befindet, wird es automatisch in den Intel...

  • Seite 149: Tippen Sie List Partition

    Klicken Sie auf dem Desktop auf Start und rechtsklicken Sie dann auf Computer und Verwalten. Im Fenster für die Computerverwaltung klicken Sie auf Datenträgerverwaltung, rechtsklicken auf das verkleinerte Laufwerk und wählen Laufwerk erweitern Wenn der Laufwerksassistent erscheint, klicken Sie auf Next. ASUS P8Z77-V 4-35...

  • Seite 150: Intel ® Smart Connect Technology

    Klicken Sie auf Next, nachdem Sie die standardmäßig ausgewählte Disk gewählt haben. Die Einrichtung des erweiterten Datenträgers ist abgeschlossen. Click Finish to recover the Intel Rapid Start Technology partition. ® Starten Sie das System neu, nachdem Sie die Partition gelöscht haben. Gehen Sie zu Start >...
  • Seite 151 Versionsinformationen und wenn Updating aktiviert ist Hilfsthemen anzeigen Grundeinstellungen konfigurieren Wenn Updating Funktion aktiviert ist, aktivieren/ klicken Sie deaktivieren hier, um alle Einstellungen auf die Standardwerte zurück zu setzen. Bei aktivierter Bildlaufleiste wird die Aufweckzeit für Internet-Updates eingestellt werden. ASUS P8Z77-V 4-37...
  • Seite 152 Um die Aktualisierungs- funktion zu deaktivieren klicken Sie auf Disable Updating. Das Klicken auf diese Schaltfläche deaktiviert automatisch die Konfiguration im Tab Advanced Um die Standardeinstellungen wiederherzustellen klicken Sie auf Reset All to Defaults. Im Tab Advanced richten Sie den Zeitplan für den Niedrigenergiemodus, um Energie zu sparen.

  • Seite 153: Erstellen Einer Raid-Treiberdiskette

    Gehen Sie zum Menü Make Disk und klicken Sie auf Intel AHCI/RAID Driver Disk, um eine RAID-Treiberdiskette zu erstellen. Wählen Sie das USB-Diskettenlaufwerk als Ziellaufwerk aus. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Aktivieren Sie den Schreibschutz der Diskette, um eine Computervirusinfektion zu vermeiden. ASUS P8Z77-V 4-39...

  • Seite 154: Installieren Des Raid-Treibers Während Der Windows ® -Installation

    4.5.3 Installieren des RAID-Treibers während der Windows -Installation ® So installieren Sie die RAID-Treiber für Windows ® Während der Betriebssysteminstallation fordert das System Sie auf, die Taste <F6> zu drücken, um SCSI- oder RAID-Treiber von anderen Anbietern zu installieren. Drücken Sie <F6> und legen Sie danach die Diskette mit dem RAID-Treiber in das Diskettenlaufwerk ein.

  • Seite 155: Benutzen Eines Usb-Diskettenlaufwerks

    Vendor-ID und die Produkt-ID angezeigt. Durchsuchen Sie den Inhalt der RAID- Treiberdiskette, um die Datei txtsetup.oem zu finden Doppelklicken Sie auf diese Datei. Es erscheint ein Fenster, in dem Sie ein Programm zum Öffnen der OEM-Datei auswählen können. ASUS P8Z77-V 4-41...
  • Seite 156 Wählen Sie Notepad (Editor), um die Datei zu öffnen. Suchen Sie in der Datei txtsetup.oem nach den Abschnitten Suchen Sie in der Datei [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] und [HardwareIds.scsi.iaStor_DesktopWorkstationServer]. Geben Sie unter diesen beiden Abschnitten folgende Zeile ein: id = “USB\VID_xxxx&PID_xxxx”, “usbstor” [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_1C02&CC_0106”,”iaStor”...

  • Seite 157: Kapitel 5: Unterstützung Der Multi-Gpu-Technologie

    In Windows Vista / Win 7 gehen Sie zu Systemsteuerung > Programme und Funktionen. Wählen Sie die existierenden Grafikkartentreiber aus. Wählen Sie in Windows XP Hinzufügen/Entfernen und in Vista / Win 7 Deinstallieren. Schalten Sie Ihren Computer aus. ASUS P8Z77-V...

  • Seite 158: Installieren Von Zwei Crossfirex™-Grafikkarten

    5.1.3 Installieren von zwei CrossFireX™-Grafikkarten Die folgenden Abbildungen sind nur für Ihre Referenz. Das Grafikkarten- und das Motherboard-Aussehen kann sich je nach Modell voneinander unterscheiden, die Installationsschritte sind aber die gleichen. Bereiten Sie zwei CrossFireX-fähige Grafikkarten vor. Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze. Wenn Ihr Motherboard mehr als zwei PCIEX16- Steckplätze hat, beziehen Sie sich auf das Handbuch, welche der Steckplätze...

  • Seite 159: Installieren Der Gerätetreiber

    Fenster für die erweiterte Ansicht des Catalyst Control Center anzuzeigen. Aktivieren der Dual CrossFireX- Technologie Klicken Sie im Catalyst Control Center- Fenster auf Graphics Settings > CrossFireX > Configure. Wählen Sie in der Grafikadapterliste die Grafikkarte, die als Anzeige-GPU arbeiten soll. Wählen Sie Enable CrossFireX. ASUS P8Z77-V...

  • Seite 160: Nvidia ® Sli™-Technologie

    NVIDIA SLI™-Technologie ® Dieses Motherboard unterstützt die NVIDIA SLI™ (Scalable Link Interface) -Technologie, die ® Installation mehrerer Grafikkarten (Multi-Graphics Processing Units, GPU) erlaubt. Folgen Sie den Installationsanweisungen in diesen Abschnitt. 5.2.1 Anforderungen • Im SLI-Modus sollten Sie zwei identische SLI-fähige Grafikkarten verwenden, die NVIDIA -zertifiziert sind.

  • Seite 161: Installieren Der Gerätetreiber

    Starten von NVIDIA Control Panel Sie können NVIDIA Control Panel durch eine der folgenden zwei Methoden starten. Rechtsklicken Sie auf eine leere Stelle des Windows ® Bildschirms und wählen Sie NVIDIA Control Panel. Das NVIDIA Control Panel-Fenster wird geöffnet (Siehe Schritt B5). ASUS P8Z77-V...
  • Seite 162 Wenn Sie das NVIDIA Control Panel-Element in Schritt (A) Wählen Sie im Fenster Personalization die Auswahl Display Settings. Klicken Sie im Dialogfenster Display- Settings auf Advanced Settings. Kapitel 5: Unterstützung der Multi-GPU-Technologie...

  • Seite 163: Aktivieren Der Dual Sli-Einstellungen

    GeForce und klicken Sie dann auf Start Es erscheint das NVIDIA Control Panel- Aktivieren der Dual SLI-Einstellungen Wählen Sie im NVIDIA Control Panel-Fenster Set SLI Configuration. Klicken Sie auf Enable SLI und stellen Sie die Anzeige auf Ansicht von SLI-rendered Content. Klicken Sie auf Apply. ASUS P8Z77-V...

  • Seite 164: Lucidlogix ® Virtu Mvp

    So installieren Sie LucidLogix Virtu™: ® Legen Sie die Support-DVD in das optische Laufwerk. Es erscheint der ASUS- Support-Assistent, wenn in Ihren Computer die Autorun-Funktion aktiviert ist. Klicken Sie auf den Tab Utilites und dann auf LucidLogix Virtu MVP Software.

  • Seite 165: Anzeige Einrichten

    Der d-Mode wird für erhöhte 3D-Spieleleistung empfohlen. d-Mode (Ausgabe über die i-Mode (Ausgabe über aufgesetzte Grafikkarte) den VGA-Ausgang des Motherboards) Die E/A-Anschlüsse des Motherboards und der aufgesetzten Grafikkarte sind nur zur Veranschaulichung und können sich von denen an Ihrem System befindlichen unterscheiden. ASUS P8Z77-V...

  • Seite 166: Lucidlogix Virtu Mvp Konfigurieren

    5.3.3 LucidLogix Virtu MVP konfigurieren Starten Sie das Virtu MVP Control Panel, um die Hauptfunktionen zu konfigurieren, Leistungseinstellungen vorzunehmen und Anwendungen für die grafische Virtualisierung auszuwählen. Rechtsklicken Sie auf das LucidLogix-Virtu-MVP-Symbol in der Taskleiste und wählen Sie dann Open Virtu MVP Control Panel, um das Panel zu öffnen. LucidLogix Virtu MVP ist automatisch aktiv, wenn Ihr System eingeschaltet wird.
  • Seite 167 Performance Hier können Sie die Funktionen Hyperformance oder Virtual Vsync ein- oder ausschalten. ® Hyperformance® ein- oder ausschalten Virtual Vsync ein- oder ausschalten ASUS P8Z77-V 5-11...
  • Seite 168 Applications Hier können Siedie Anwendungen für die grafische Virtualisierung auswählen. Ein Programm zum Ausführen über aufgesetzte Grafikkarte, iGPU oder Hyperformance auswählen ® Programme hinzufügen, bearbveiten oder entfernen Beschreibung der drei Spalten: • D: Hier können Sie die Anwendungen auswählen, die über die aufgesetzte Grafikkarte laufen sollen.

  • Seite 169: Asus Kontaktinformationen

    Telefon +1-812-282-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
