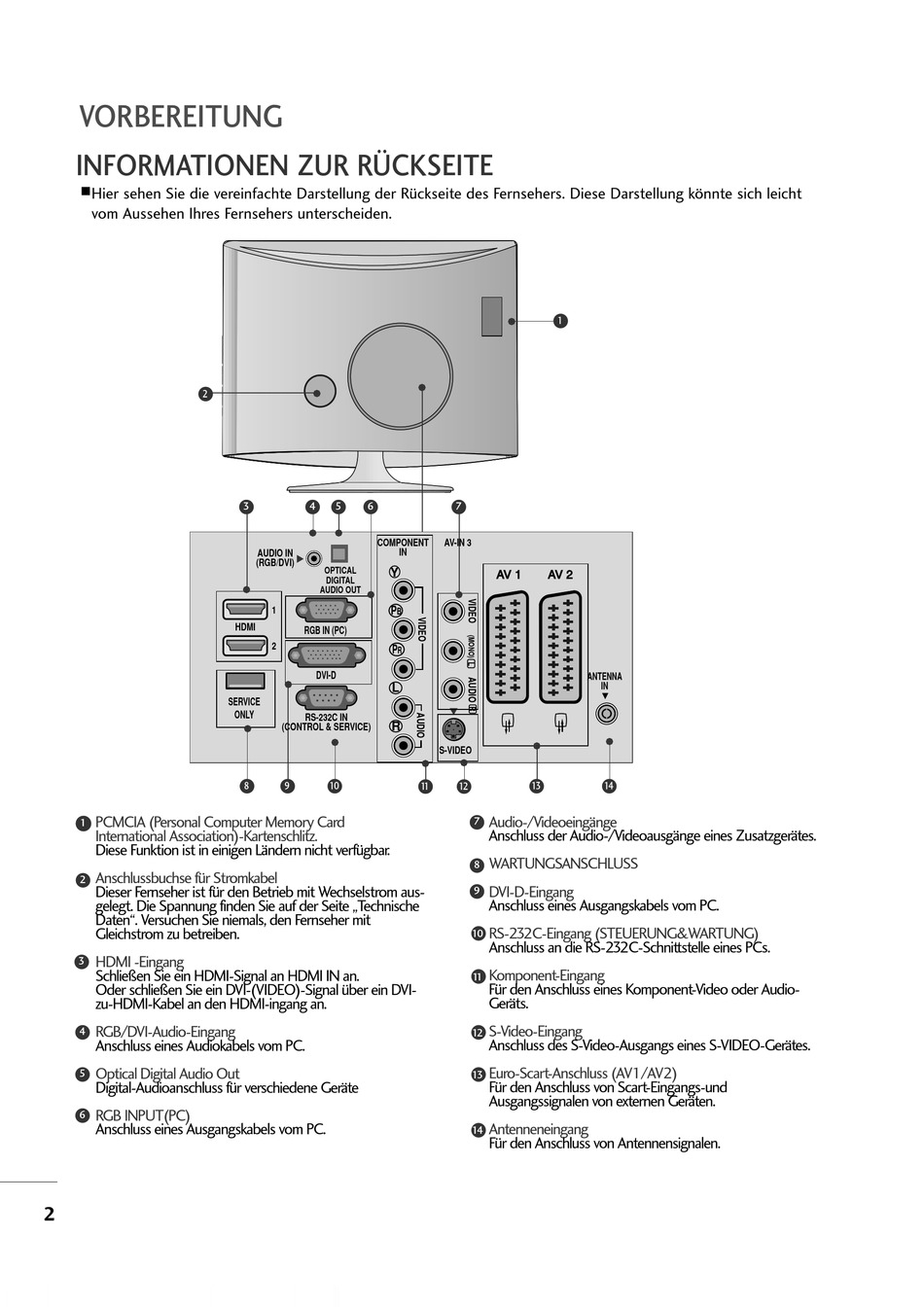

VORBEREITUNG
INFORMATIONEN ZUR RÜCKSEITE
A
Hier sehen Sie die vereinfachte Darstellung der Rückseite des Fernsehers. Diese Darstellung könnte sich leicht
vom Aussehen Ihres Fernsehers unterscheiden.
2
PCMCIA (Personal Computer Memory Card
1
International Association)-Kartenschlitz.
Diese Funktion ist in einigen Ländern nicht verfügbar.
Anschlussbuchse für Stromkabel
2
Dieser Fernseher ist für den Betrieb mit Wechselstrom aus-
gelegt. Die Spannung finden Sie auf der Seite „Technische
Daten". Versuchen Sie niemals, den Fernseher mit
Gleichstrom zu betreiben.
HDMI -Eingang
3
Schließen Sie ein HDMI-Signal an HDMI IN an.
Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-
zu-HDMI-Kabel an den HDMI-ingang an.
RGB/DVI-Audio-Eingang
4
Anschluss eines Audiokabels vom PC.
Optical Digital Audio Out
5
Digital-Audioanschluss für verschiedene Geräte
RGB INPUT(PC)
6
Anschluss eines Ausgangskabels vom PC.
2
3
4
5
6
COMPONENT
IN
AUDIO IN
(RGB/DVI)
OPTICAL
Y
DIGITAL
AUDIO OUT
P
1
B
HDMI
RGB IN (PC)
2
P
R
DVI-D
L
SERVICE
ONLY
RS-232C IN
R
(CONTROL & SERVICE)
8
9
10
1
7
AV-IN 3
AV 1
AV 2
AV 1
V 1
AV 2
V 2
ANTENNA
S-VIDEO
1 1
12
13
Audio-/Videoeingänge
7
Anschluss der Audio-/Videoausgänge eines Zusatzgerätes.
WARTUNGSANSCHLUSS
8
DVI-D-Eingang
9
Anschluss eines Ausgangskabels vom PC.
RS-232C-Eingang (STEUERUNG&WARTUNG)
10
Anschluss an die RS-232C-Schnittstelle eines PCs.
Komponent-Eingang
1 1
Für den Anschluss eines Komponent-Video oder Audio-
Geräts.
S-Video-Eingang
12
Anschluss des S-Video-Ausgangs eines S-VIDEO-Gerätes.
Euro-Scart-Anschluss (AV1/AV2)
13
Für den Anschluss von Scart-Eingangs-und
Ausgangssignalen von externen Geräten.
Antenneneingang
14
Für den Anschluss von Antennensignalen.
IN
14
