B B e e d d i i e e n n u u n n g g s s a a n n l l e e i i t t u u n n g g

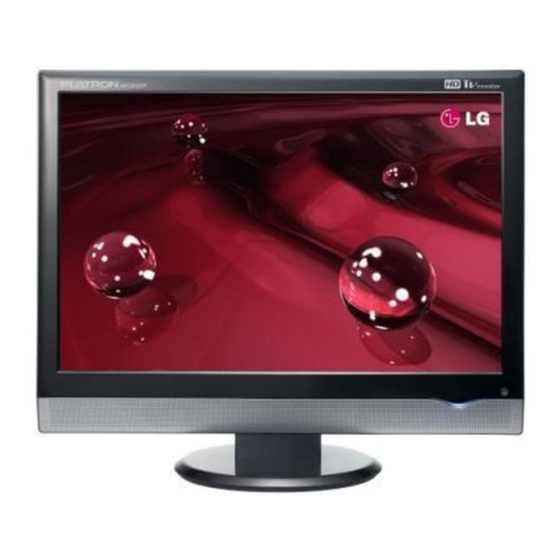

M198WDP
M228WDP
Bitte lesen Sie vor Gebrauch des Gerätes diese
Anleitung aufmerksam durch.
Bewahren Sie die Anleitung für spätere Fragen
sorgfältig auf. Tragen Sie Modell- und Seriennummer
des Gerätes hier ein.
Sie finden die Angaben auf dem Typenschild an der
Rückwand
des
Gerätes.
Kundendienst die Nummern mit, wenn Sie Hilfe
benötigen.
Teilen
Sie
Ihrem

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG M198WDP

  • Seite 1 B B e e d d i i e e n n u u n n g g s s a a n n l l e e i i t t u u n n g g M198WDP M228WDP Bitte lesen Sie vor Gebrauch des Gerätes diese...
  • Seite 2 VORBEREITUNG FRONTKONSOLE Hier sehen Sie die vereinfachte Darstellung der Vorderseite des Fernsehers. Diese Darstellung könnte sich leicht vom Aussehen Ihres Fernsehers unterscheiden. Programme(Pro MENU Taste Volume(Lautstärke) gramm) Tasten (Menü) - Tasten INPUT Taste Taste INPUT MENU • Sensor für die Fernbedienung •...
  • Seite 3: Informationen Zur Rückseite

    VORBEREITUNG INFORMATIONEN ZUR RÜCKSEITE Hier sehen Sie die vereinfachte Darstellung der Rückseite des Fernsehers. Diese Darstellung könnte sich leicht vom Aussehen Ihres Fernsehers unterscheiden. PCMCIA EJECT AUDIO IN HDMI/DVI IN CARD SLOT (RGB/DVI) AV 1 AV 2 AC IN ANTENNA IN RS-232C IN RGB (PC) IN (CONTROL &...
  • Seite 4: Herausklappen Des Standfußes

    VORBEREITUNG HERAUSKLAPPEN DES STANDFUßES Diese Darstellung könnte sich leicht vom Aussehen Ihres Fernsehers unterscheiden. Legen Sie das Produkt vorsichtig mit dem Bildschirm nach unten auf eine weiche Oberfläche, durch die das Produkt und der Bildschirm vor Beschädigungen geschützt wird. Klappen Sie den Scharnierkörper nach oben. Scharnierkörper Drücken Sie die Standfußverbindung mit einem Klick in das Gerät.
  • Seite 5: Entfernen Des Ständers

    VORBEREITUNG ENTFERNEN DES STÄNDERS Diese Darstellung könnte sich leicht vom Aussehen Ihres Fernsehers unterscheiden. Legen Sie das Set mit der Vorderseite nach Halten Sie die Entriegelung gedrückt und ziehen unten auf ein Kissen oder ein weiches Tuch. Sie den Standfuß ab. Klappen Sie die Standfußverbindung nach oben.
  • Seite 6: Hintere Abdeckung Für Kabelanordnung

    VORBEREITUNG HINTERE ABDECKUNG FÜR KABELANORDNUNG Diese Darstellung könnte sich leicht vom Aussehen Ihres Fernsehers unterscheiden. Schließen Sie die erforderlichen Kabel an. Weitere Hinweise zum Anschluss zusätzlicher Geräte erhalten Sie im A A b b s s c c h h n n i i t t t t A A n n s s c c h h l l u u s s s s e e x x t t e e r r n n e e r r G G e e r r ä...
  • Seite 7: Positionierung Des Sockels

    VORBEREITUNG WANDMONTAGE: WAAGERECHTE MONTAGE Lassen Sie für ausreichende Lüftung an jeder Seite und zur Wand einen Abstand von ca. 10 cm. Ausführliche Montageanleitungen erhalten Sie bei Ihrem Händler (siehe auch das optional erhältliche Montage- und Installationshandbuch zu verstellbaren Wandhalterungsklammern). 4 inches 4 inches 4 inches 4 inches...
  • Seite 8: Ausrichtung Des Displays

    VORBEREITUNG AUSRICHTUNG DES DISPLAYS Diese Darstellung könnte sich leicht vom Aussehen Ihres Fernsehers unterscheiden. Der Bildschirm kann für maximalen Komfort auf unterschiedliche Arten verstellt werden. • N N e e i i g g e e w w i i n n k k e e l l 12°~8°...
  • Seite 9: Kensington-Sicherheitssystem

    VORBEREITUNG KENSINGTON-SICHERHEITSSYSTEM - Auf der Rückseite des Fernsehers ist ein Kensington-Sicherheitsanschluss angebracht. Schließen Sie das Kensington-Sicherheitskabel wie in der Abbildung an. - Detaillierte Informationen zur Installation und Verwendung des Kensington Security Systems finden Sie im Benutzerhandbuch, das mit dem Kensington Security System ausgeliefert wurde. Weitere Informationen erhalten Sie unter h h t t t t p p : : / / / / w w w w w w .
  • Seite 10: Antennenanschluss

    VORBEREITUNG Wandantennenbuchse oder Außenantenne ohne Kabelboxanschluss Justieren Sie die Antennenausrichtung bei Bedarf für optimale Bildqualität. ANTENNENANSCHLUSS Justieren Sie die Antennenausrichtung für optimale Bildqualität. Antennenkabel und Wandler werden nicht mitgeliefert. PCMCIA EJECT CARD SLOT HDMI/DVI IN 1 HDMI IN 2 Mehrfamilienhäuser Antennenbu (An Antennenbuchse anschließen) ANTENNA...
  • Seite 11: Einrichten Externer Geräte

    EINRICHTEN EXTERNER GERÄTE Wandantennenbuchse oder Außenantenne ohne Kabelboxanschluss Justieren Sie die Antennenausrichtung bei Bedarf für optimale Bildqualität. Diese Darstellung kann leicht vom Aussehen Ihres Fernsehers abweichen. EINRICHTEN DES HD-EMPFÄNGERS Bei Anschluss über ein Component-Kabel COMPONENT IN Verbinden Sie die Ausgänge des SET TOP mit den Buchsen VIDEO AUDIO C C O O M M P P O O N N E E N N T T I I N N V V I I D D E E O O (Y P...
  • Seite 12: Bei Anschluss Über Ein Hdmi-Kabel

    EINRICHTEN EXTERNER GERÄTE Bei Anschluss über ein HDMI-Kabel HDMI/DVI IN Verbinden Sie die HDMI-Ausgangsbuchsen des DVD- Spielers mit der H H D D M M I I / / D D V V I I I I N N -Eingangsbuchse des TV- Geräts.
  • Seite 13: Einstellung Des Dvd-Players

    EINRICHTEN EXTERNER GERÄTE EINSTELLUNG DES DVD-PLAYERS Bei Anschluss über ein Component-Kabel Schließen Sie die Videoausgangsstecker (Y P ) des DVD- COMPONENT IN Geräts an die C C O O M M P P O O N N E E N N T T I I N N V V I I D D E E O O -Buchsen (Y P VIDEO AUDIO ) des Geräts an.
  • Seite 14: Bei Anschluss Über Ein Scart-Kabel

    EINRICHTEN EXTERNER GERÄTE Bei Anschluss über ein SCART-Kabel AV 1 AV 2 Verbinden Sie die EURO-SCART-Buchse des DVD-Geräts mit der EURO-SCART-Buchse am Fernsehgerät. Drücken Sie I I N N P P U U T T , um AV1 auszuwählen. Wählen Sie bei Anschluss an den AV2 Euro-Scart-Anschluss die Eingangsquelle AV2.
  • Seite 15: Bei Anschluss Eines Antennenkabels

    EINRICHTEN EXTERNER GERÄTE VIDEOREKORDER-SETUP Lassen Sie zwischen Videorekorder und Fernseher einen angemessenen Abstand, um Bildrauschen zu vermeiden. Auf dem Videorekorder wird normalerweise ein Standbild angezeigt. Bei der Anzeige im Bildformat 4:3 über einen längeren Zeitraum kann an den seitlichen Bildrändern ein Geisterbild verbleiben. Bei Anschluss eines Antennenkabels ANT OUT S-VIDEO...
  • Seite 16: Einsetzen Des Ci-Moduls

    EINRICHTEN EXTERNER GERÄTE Bei Anschluss über ein SCART-Kabel AV 1 AV 2 Verbinden Sie den Euro-Scart-Anschluss Ihres Videorecorders mit dem Euro-Scart-Anschluss des Fernsehgerätes. Betätigen Sie die Taste P P L L A A Y Y am Videorecorder. Wenn Ihr Videorecorder am Euro-Scart-Anschluss ange- schlossen ist und eine Schaltspannung aussendet, schaltet das Fernsehgerät automatisch in den AV 1 -Modus um.
  • Seite 17: Bei Anschluss Über Ein D-Sub-15-Pin-Kabel

    EINRICHTEN EXTERNER GERÄTE PC-SETUP Dieser Fernseher unterstutzt Plug and Play, d. h. der PC passt sich automatisch den Einstellungen des Fernsehers an. Bei Anschluss über ein D-Sub-15-Pin-Kabel RGB (PC) IN AUDIO IN Verbinden Sie den Monitorausgang des PERSONAL (RGB/DVI) COMPUTERs über ein Signalkabel mit dem PC-Eingang des Fernsehgerätes.
  • Seite 18 EINRICHTEN EXTERNER GERÄTE Bei Anschluss über ein HDMI-zu-DVI-Kabel Verbinden Sie die DVI-Ausgangsbuchse des PCs mit der Buchse H H D D M M I I / / D D V V I I I I N N am Gerät. AUDIO IN HDMI/DVI IN (RGB/DVI) Verbinden Sie das Audiokabel vom PC mit den...
  • Seite 19: Bei Anschluss Über Ein Hdmi-Zu-Hdmi-Kabel

    EINRICHTEN EXTERNER GERÄTE Bei Anschluss über ein HDMI-zu-HDMI-Kabel Verbinden Sie die DVI-Ausgangsbuchse des PCs mit HDMI/DVI IN der Buchse H H D D M M I I / / D D V V I I I I N N am Gerät. H I N W E I S Wenn das Fernsehgerät noch kalt ist, kann nach Drücken Sie ihren Finger nicht längere Zeit auf den...
  • Seite 20 EINRICHTEN EXTERNER GERÄTE RGB/HDMI [PC] Voreinstellung <M198WDP> <M228WDP> Horizontalfrequ Bildwiederholfre Horizontalfrequ Bildwiederholfre Auflösung Auflösung enz (kHz) quenz (Hz) enz (kHz) quenz (Hz) 720x400 720x400 31.468 31.468 31.469 31.469 640x480 640x480 37 .500 37 .500 37 .879 37 .879 800x600 800x600 46.875...
  • Seite 21: Einrichten Des Bildschirms Für Pc-Modus

    EINRICHTEN EXTERNER GERÄTE Einrichten des Bildschirms für PC-Modus Bildschirm zurücksetzen Bildlage, Größe und Taktrate auf die Werkseinstellungen zurücksetzen. Diese Funktion steht in folgenden Betriebsarten zur Verfügung: RGB[PC]. BILD ANZEIGE Bew. Bew. BACK Vorh. • Kontrast : 100 Auflösung • Helligkeit : 50 Auto Konfig.
  • Seite 22 EINRICHTEN EXTERNER GERÄTE Position, Größe und Phase des Bildes anpassen Falls das Bild nach der automatischen Einstellung nicht deutlich angezeigt wird und insbesondere die Textzeichen zittern, muss die Bildschirmphase manuell korrigiert werden. Diese Funktion ist in den folgenden Modi verfügbar: RGB[PC]. BILD ANZEIGE Bew.
  • Seite 23 1360 x 768 1366 x 768 Position Größe BILD Taktrate Bew. • Kontrast : 100 Grundeinstellung • Helligkeit : 50 <M198WDP> • Schärfe : 70 • Farbe : 70 • Tint ANZEIGE Bew. BACK Vorh. • Erweiterte Steuerung Auflösung 1400 x 1050 •...
  • Seite 24 EINRICHTEN EXTERNER GERÄTE Automatische Anpassung (nur im modus RGB [PC ]) Automatische Einstellung der Bildlage und Verbesserung der Bildstabilität. Sollte das Bild nach dieser Einstellung nicht störungsfrei angezeigt werden, handelt es sich nicht um einen Gerätedefekt, es müssen jedoch weitere Einstellungen vorgenommen werden.
  • Seite 25: Tastenfunktionen Der Fernbedienung

    FERNSEHEN/PROGRAMMSTEUERUNG TASTENFUNKTIONEN DER FERNBEDIENUNG Richten Sie die Fernbedienung beim Drücken einer Taste auf den Fernbedienungssensor des Fernsehers. POWER Gerät ein- bzw. ausschalten. POWER INPUT Auswahl Digital- oder Analogbetrieb. D/A INPUT Gerät einschalten. (D/A-EINGANG) TV/RADIO TEXT I/II MUTE INPUT Der Eingangsmodus für Zusatzgeräte wird nacheinander gewechselt.Gerät einschalten.
  • Seite 26 FERNSEHEN/PROGRAMMSTEUERUNG TELETEXT- Diese Tasten werden für den Teletext verwendet. POWER INPUT Tasten Weitere Informationen dazu erhalten Sie im Abschnitt “Videotext”. TV/RADIO TEXT I/II MUTE FARBIGE TAST EN Diese Tasten werden für den Teletext (nur TELETEXT- Modelle) oder die Programmsortierung verwendet. RATIO Wählt Ihr gewünschtes Bildformat aus.
  • Seite 27: Einschalten Des Fernsehgeräts

    FERNSEHEN/PROGRAMMSTEUERUNG EINSCHALTEN DES FERNSEHGERÄTS - Wenn das Gerät eingeschaltet ist, stehen Ihnen unterschiedliche Funktionen zur Verfügung. POWER INPUT Schließen Sie zunächst das Stromkabel ordnungsgemäß an. TV/RADIO TEXT I/II MUTE Drücken Sie zum Einschalten des Gerätes den Netzschalter am Gerät. Drücken Sie die Taste TV auf der Fernbedienung. Stellen Sie mit den Tasten PR+ / - bzw.
  • Seite 28: Lautstärkeregelung

    FERNSEHEN/PROGRAMMSTEUERUNG PROGRAMMAUSWAHL Wählen Sie das gewünschte Programm entweder mit den Tasten PR + oder - oder mit den Zifferntasten. POWER INPUT TV/RADIO TEXT I/II MUTE LIST Q. V I E W MENU EXIT LAUTSTÄRKEREGELUNG INFO i GUIDE Drücken Sie V V O O L L + + oder - - zur Änderung der Lautstärke. BACK Wenn Sie den Ton ganz ausstellen möchten, drücken Sie die Taste M M U U T T E E .
  • Seite 29: Auswahl Und Einstellung Der Osd-Menüs

    FERNSEHEN/PROGRAMMSTEUERUNG AUSWAHL UND EINSTELLUNG DER OSD-MENÜS Die tatsächlichen OSD-Menüs (Bildschirmmenüs) Ihres Gerätes können von den Darstellungen in dieser Bedienungsanleitung abweichen. EINST. BILD Bew. Bew. Auto. Einstellung Format : 16:9 Man. Einstellung Bildmodus : Lebhaft • Beleuchtung. 100 Senderliste Ordnen • Kontrast Verstärker : Ein •...
  • Seite 30: Automatische Programmierung

    FERNSEHEN/PROGRAMMSTEUERUNG AUTOMATISCHE PROGRAMMIERUNG Verwenden Sie diesen Modus, um alle Programme zu suchen und zu speichern. Beim Starten der Autoprogrammierung werden sämtliche gespeicherte Dienste-Information gelöscht. EINST. EINST. Bew. Bew. Auto. Einstellung Auto. Einstellung Auto. Einstellung Auto. Einstellung Man. Einstellung Man. Einstellung Senderliste Ordnen Senderliste Ordnen Alle Dienstinformationen werden...
  • Seite 31: Manuelle Programmierung

    FERNSEHEN/PROGRAMMSTEUERUNG MANUELLE PROGRAMMIERUNG (IM DIGITALMODUS) Über die Option „Manual Tuning" (Manuelle Programmeinstellung) können Sie der Senderliste Programme hinzufügen. EINST. EINST. Bew. Bew. Auto. Einstellung Auto. Einstellung Man. Einstellung Man. Einstellung Man. Einstellung Man. Einstellung Ihr Empfänger fügt diese Senderliste Ordnen Senderliste Ordnen Programme der Programmliste zu.
  • Seite 32 FERNSEHEN/PROGRAMMSTEUERUNG MANUELLE PROGRAMMIERUNG (IM ANALOGMODUS) Mit der Funktion Manuell pro-grammieren können Sie die Fernseh-sender in der gewün-schten Reihenfolge manuell abstimmen und anordnen. EINST. EINST. Bew. Bew. Auto. Einstellung Auto. Einstellung Speichern Man. Einstellung Man. Einstellung Man. Einstellung Man. Einstellung Fernsehnorm Senderliste Ordnen Senderliste Ordnen Frequenz...
  • Seite 33 FERNSEHEN/PROGRAMMSTEUERUNG PROGRAMMNAMEN ZUWEISEN Sie haben auch die Möglichkeit, jeder Programm-nummer einen fünfstelligen Sendernamen zuzuweisen. Wechseln Sie zur gewünschten Zeichenposition und wählen Sie ein MENU Wählen sie die option E E I I N N S S T T . . . Zeichen aus.
  • Seite 34: Senderliste Ordnen

    FERNSEHEN/PROGRAMMSTEUERUNG SENDERLISTE ORDNEN Wenn eine Programmnummer übersprungen wird, heißt das, dass Sie sie während der Anzeige eines Fernsehprogramms nicht über die Tasten PR + - auswählen können. Wenn Sie den übersprungenen Sender auswählen möchten, geben Sie die Sendernummer direkt mithilfe der ZAHLENtasten ein oder wählen den Sender im Menü...
  • Seite 35 FERNSEHEN/PROGRAMMSTEUERUNG (IM DTV-/RADIOBETRIEB) Überspringen einer Programmnummer Eine übersprungene Programmnummer kann Wählen Sie einen zu überspringenden • Programmplatz aus. während der normalen Fernsehansicht nicht mehr mit der Taste PR + - aufgerufen werden. Wenn Sie den übersprungenen Sender Den zu überspringenden Programmplatz •...
  • Seite 36 FERNSEHEN/PROGRAMMSTEUERUNG IM TV-MODUS Mit dieser Funktion können Sie gespeicherte Programme löschen oder überspringen. Autom. sortieren • Nach der automatischen Sortierung können die Führen Sie die Option Autom. sortieren Sender nicht mehr geordnet werden. aus. Löschen eines Programms Wählen Sie einen zu löschenden Das ausgewählte Programm wird gelöscht;...
  • Seite 37 FERNSEHEN/PROGRAMMSTEUERUNG VERSTÄRKER (IM DIGITALMODUS) Stellen Sie die Option Booster bei schlechtem Empfang auf Ein. Wählen Sie bei gutem Empfang die Einstellung “Aus”. EINST. EINST. Bew. Bew. Auto. Einstellung Auto. Einstellung Man. Einstellung Man. Einstellung Senderliste Ordnen Senderliste Ordnen Verstärker Verstärker : Ein : Ein Verstärker...
  • Seite 38: Software-Update

    FERNSEHEN/PROGRAMMSTEUERUNG SOFTWARE-UPDATE Software-Update (Software Update) bedeutet, dass Software über das digitale terrestrische DVB-T-System herun- tergeladen werden kann. EINST. EINST. Bew. Bew. Auto. Einstellung Auto. Einstellung Man. Einstellung Man. Einstellung Senderliste Ordnen Senderliste Ordnen Verstärker : Ein Verstärker : Ein Software-Aktualisierung : Aus Software-Aktualisierung : Aus Software-Aktualisierung : Ein Software-Aktualisierung :Ein...
  • Seite 39 Softwareversion. Anzeige der Informationen und der Signalstärke des ausgewählten MUX. Anzeige der Signalinformationen und des Servicenamens des ausgewählten MUX. Technische Diagnose EINST. Bew. Hersteller : LG Electronics Inc. Modell / Typ : Mx8WDP Auto. Einstellung Seriennummer : 708KGKG00019 Man. Einstellung Softwareversion : V2.05.1...
  • Seite 40: Ci [Common Interface] Information

    FERNSEHEN/PROGRAMMSTEUERUNG CI [COMMON INTERFACE] INFORMATION (CI-INFORMATIONEN) Mit Hilfe dieser Funktion können Sie verschlüsselte Sender (Pay-TV) anschauen. Ohne eingesetztes CI-Modul können keine Pay-TV-Programme angezeigt werden. Sobald das Modul in den CI-Steckplatz eingeführt wird, kann das Modul-Menü aufgerufen werden. Wenden Sie sich zum Kauf eines Moduls und einer Smart-Card an Ihren Händler.
  • Seite 41: Senderliste Aufrufen

    FERNSEHEN/PROGRAMMSTEUERUNG SENDERLISTE AUFRUFEN Sie können die gespeicherten Programme in der Senderliste durchsehen. Wird für gesperrte Programme angezeigt. Senderliste anzeigen Einige Programme sind möglicherweise blau her- • vorgehoben. Diese wurden im Modus “Senderliste ordnen“ als zu überspringende Programme ein- PROGRAMMLISTE anzeigen. LIST gerichtet.
  • Seite 42: Name Eingang

    FERNSEHEN/PROGRAMMSTEUERUNG NAME EINGANG Bezeichnung für die Eingangsquellen angeben. Stellen Sie für die optimale Bildqualität auf dem PC den HDMI-Eingang auf PC ein. OPTION OPTION Bew. Bew. Menü “Sprache” : Deutsch Menü “Sprache” : Deutsch Audiosprache : Englisch Audiosprache : Englisch Component Untertitelsprache : Englisch Untertitelsprache : Englisch...
  • Seite 43: Ein-/Ausschalten Des Epg

    EPG (ELECTRONIC PROGRAMME GUIDE – ELEKTRON- ISCHER PROGRAMMFÜHRER) (IM DIGITALMODUS) Dieses System verfügt über einen elektronischen Programmführer (EPG), um Ihnen bei der Navigation durch die möglichen Programme zu helfen. Der EPG bietet beispielsweise Programmlisten sowie Start- und Endzeiten für alle verfügbaren Sender. Außerdem bietet der EPG oft detaillierte Informationen zu Sendungen (die Verfügbarkeit und der Umfang dieser Informationen sind abhängig vom jeweiligen Sender).
  • Seite 44: Tastenfunktion Im Fernsehprogrammmodus Now/Next (Jetzt/Gleich)

    EPG (ELECTRONIC PROGRAMME GUIDE – ELEKTRO- NISCHER PROGRAMMFÜHRER) (IM DIGITALMODUS) Tastenfunktion im Fernsehprogrammmodus NOW/NEXT (Jetzt/Gleich) EPG-Modus ändern. Wählt das Senderprogramm aus. Aufrufen des Einstellungsmodus für GELB Vorherige/Nächste Seite. GELB eine Timer-Aufnahme/Erinnerung. Aufrufen einer Liste der Timer- GUIDE EXIT Schaltet den EPG aus. oder Aufnahmen/Erinnerungen Zum ausgewählten Programm umschalten.
  • Seite 45: Tastenfunktionen Bei Anzeige Der Erweiterten Beschreibung

    EPG (ELECTRONIC PROGRAMME GUIDE – ELEKTRON- ISCHER PROGRAMMFÜHRER) (IM DIGITALMODUS) Tastenfunktionen bei Anzeige der erweiterten Beschreibung INFO i Text nach oben/unten. Detailinformationen ein/aus. GUIDE EXIT Aufrufen des Einstellungsmodus für oder Schaltet den EPG aus. GELB GELB eine Timer-Aufnahme/Erinnerung Tastenfunktionen im Aufnahme-/Erinnerungsmodus - Diese Funktion ist nur verfügbar, wenn über ein SCART-Kabel an den DTV-OUT-Anschluss ein Aufnahmegerät angeschlossen ist, das die Aufnahme über ein Steuersignal auf Pin 8 des SCART-Kabels initiiert.
  • Seite 46 BILDSTEUERUNG BILDGRÖSSE (SEITENVERHÄLTNIS) Der Fernseher unterstützt verschiedene Bildformate: 16:9, Passend, Auto, 4:3, 14:9 und Zoom1/2. Wenn über einen längeren Zeitraum ein stehendes Bild am Bildschirm angezeigt wird, kann sich dieses Bild auf dem Bildschirm einbrennen und sichtbar bleiben. Sie können den vergrößerten Bildausschnitt über die Tasten anpassen.
  • Seite 47 BILDSTEUERUNG • Z Z o o o o m m 2 2 • A A u u t t o o Wenn Ihr Fernsehgerät ein Breitbild-Signal Wählen Sie „Zoom2", wenn Sie möchten, dass empfängt, wird es autom-tisch an das das Bild verändert wird, also horizontal Bildformat angepasst, das gesendet werden gestreckt und vertikal abgeschnitten wird.
  • Seite 48: Vorkonfigurierte Bildeinstellungen

    BILDSTEUERUNG VORKONFIGURIERTE BILDEINSTELLUNGEN Voreingestellte Bildmodi BILD Bew. Format : 16:9 Standard Standard Bildmodus : Lebhaft Bildmodus : Lebhaft sRGB • Beleuchtung • Kontrast Kino • Helligkeit Sport • Schärfe Spiel BILD Bew. • Farbe • Tint Format : 16:9 Bildmodus : Lebhaft Bildmodus : Lebhaft <RGB, HDMI [PC]-Modus>...
  • Seite 49: Automatische Farbtonsteuerung (Warm (Warm)/Medium(Mittel)/Cool (Kühl))

    BILDSTEUERUNG Automatische Farbtonsteuerung (Warm (Warm)/Medium(Mittel)/Cool (Kühl)) Wählen Sie eine der drei automatischen Farbeinstellungen. In der Einstellung Warm werden warme Farben wie z. B. Rot verstärkt. In der Einstellung Kühl werden die Farben weniger kraftvoll und mit einem Blaustich angezeigt. BILD BILD Bew.
  • Seite 50 BILDSTEUERUNG Automatische Farbtonsteuerung (9300K / 6500K) (Nur RGB-, HDMI [PC]-Modus) Das Menü Erweiterte Steuerung bleibt bei ausgewähltem sRGB-Anzeigemodus deaktiviert. Wählen Sie eine der beiden automatischen Farbeinstellungen. BILD BILD Bew. Bew. Farbtemperatur 6500K Bildmodus : Lebhaft Bildmodus : Lebhaft Erweiterter Kontrast •...
  • Seite 51: Manuelle Bildanpassung

    BILDSTEUERUNG MANUELLE BILDANPASSUNG Option „User“ (Benutzer) unter „Picture Mode“ (Bildmodus) BILD Bew. Format : 16:9 Bildmodus : Lebhaft Bildmodus : Standard (Anwender) Standard Standard (Anwender) • Beleuchtung sRGB • Kontrast Kino • Helligkeit BILD Sport Bew. • Schärfe Spiel Format : 16:9 •...
  • Seite 52 BILDSTEUERUNG BILDVERBESSERUNGSTECHNOLOGIE E E r r w w e e i i t t e e r r t t e e r r K K o o n n t t r r a a s s t t Passt den Kontrast automatisch optimal an die Helligkeit an.
  • Seite 53: Erweitert - Film-Modus

    BILDSTEUERUNG ERWEITERT - FILM-MODUS Einstellung des Fernsehgerätes auf die optimale Bildqualität für Spielfilme. Diese Funktion ist nur in den Modi TV, AV und Komponente 480i/576i/1080i. BILD BILD Bew. Bew. Farbtemperatur Kalt Bildmodus : Lebhaft Bildmodus : Lebhaft Erweiterter Kontrast • Beleuchtung •...
  • Seite 54 BILDSTEUERUNG ADVANCED - BLACK LEBEL (ERWEITERT - SCHWARZWERT) Beim Anschauen eines Films kann die Bildqualität mit Hilfe dieser Funktion optimal eingestellt werden. Diese Funktion ist in den folgenden Modi verfügbar: AV (NTSC-M), HDMI oder Komponente. BILD BILD Bew. Bew. Farbtemperatur Kalt Bildmodus : Lebhaft Bildmodus : Lebhaft...
  • Seite 55 BILDSTEUERUNG BILD ZURÜCKSETZEN Sämtliche Einstellungen des ausgewählten Anzeigemodus auf die Werkseinstellungen zurücksetzen. BILD BILD Bew. Bew. • Beleuchtung • Beleuchtung • Kontrast • Kontrast • Helligkeit • Helligkeit • Schärfe • Schärfe Videokonf. wird zurückgesetzt... • Farbe • Farbe • Tint •...
  • Seite 56: Ton- & Sprachsteuerung

    TON- & SPRACHSTEUERUNG AUTOMATISCHE LAUTSTÄRKEANPASSUNG Über „Auto Volume“ (Automatische Lautstärkeanpassung) wird automatisch eine gleichmäßige Lautstärke auch bei Programmwechsel eingestellt. AUDIO AUDIO Bew. Bew. Auto. Lautstärke : Aus Auto. Lautstärke : Aus Auto. Lautstärke : Aus Auto. Lautstärke : Aus Balance Balance Ton-Modus : Standard...
  • Seite 57: Vorkonfigurierte Toneinstellungen - Sound Mode (Ton-Modus)

    TON- & SPRACHSTEUERUNG VORKONFIGURIERTE TONEINSTELLUNGEN - SOUND MODE (TON-MODUS) In diesem Menü können die bevorzugten Klangeinstellungen (SRS TruSurround XT, Standard, Musik, Kino, Sport oder Spiele) ausgewählt sowie die Frequenzen des Equalizers eingestellt werden. Mit Hilfe der Klangmodus-Funktion wird ohne besondere Einstellungen eine optimale Klangqualität erreicht, da das Fernsehgerät die geeigneten Klangoptionen je nach Programminhalt automatisch einstellt.
  • Seite 58 TON- & SPRACHSTEUERUNG TONEINSTELLUNG - OPTION „USER“ (BENUTZER) Einstellung des Equalizers. AUDIO AUDIO Bew. Bew. Auto. Lautstärke : Aus Auto. Lautstärke : Aus SRS TruSurround XT Balance Balance Standard Standard (Anwender) Ton-Modus Ton-Modus : Standard (Anwender) : Standard (Anwender) Ton-Modus Ton-Modus : Standard (Anwender) : Standard (Anwender) Musik...
  • Seite 59 TON- & SPRACHSTEUERUNG BALANCE Sie können die Balance der Lautsprecher auf die von Ihnen bevorzugten Werte einstellen. AUDIO AUDIO Bew. Bew. Auto. Lautstärke : Aus Auto. Lautstärke : Aus • Balance 0 Balance Balance Balance Balance Ton-Modus : Standard Ton-Modus : Standard Schließen •...
  • Seite 60: Toneinstellungen Zurücksetzen

    TON- & SPRACHSTEUERUNG TONEINSTELLUNGEN ZURÜCKSETZEN Sämtliche Einstellungen des Auswahl Klangmodus auf die Werkseinstellungen zurücksetzen. AUDIO AUDIO Bew. Bew. • 120Hz • 120Hz • 200Hz • 200Hz • 500Hz • 500Hz • 1.2KHz • 1.2KHz Sound Modi werden zurückgesetzt... • 3KHz •...
  • Seite 61: Stereo / Zweikanalton (Nur Im Analogmodus)

    TON- & SPRACHSTEUERUNG I/II Stereo / Zweikanalton (nur im Analogmodus) Wenn ein Programm ausgewählt wird, werden die Toninformationen des Senders zusammen mit der Programmnummer und dem Sendernamen angezeigt. Wählen Sie die Option I/II Tonausgabe. Ü Ü b b e e r r t t r r a a g g u u n n g g B B i i l l d d s s c c h h i i r r m m a a n n z z e e i i g g e e Mono M M O O N N O O...
  • Seite 62: Nicam-Empfang (Nur Im Analogmodus)

    TON- & SPRACHSTEUERUNG NICAM-Empfang (nur im Analogmodus) Wenn Ihr Gerät mit einem N N I I C C A A M M -Empfänger ausgestattet ist, können Sie den qualitativ hochwertigen digitalen N N I I C C A A M M -Klang (=Near Instantaneous Companding Audio Multiplex) empfangen.
  • Seite 63 TON- & SPRACHSTEUERUNG Onscreen-Menü-Sprach-/Länderauswahl Beim ersten Einschalten des Fernsehers wird das Installationsmenü auf dem Bildschirm angezeigt. Die gewünschte Sprache auswählen. Das Land auswählen. * Wenn Sie die Sprach-/Länderauswahl ändern wollen MENU Wählen sie die option O O P P T T I I O O N N . Wählen Sie die Option M M e e n n ü...
  • Seite 64 TON- & SPRACHSTEUERUNG SPRACHAUSWAHL (NUR IM DIGITALMODUS) Über die Audiofunktion können Sie Ihre bevorzugte Sprache für die Audioausgabe einstellen. Falls der Ton in der ausgewählten Sprache nicht zur Verfügung steht, wird die Standardsprache ausgegeben. Verwenden Sie die Untertitelfunktion, wenn die Untertitel in zwei oder mehr Sprachen übertragen werden. Falls die Untertitel in der ausgewählten Sprache nicht zur Verfügung stehen, werden die Untertitel in der Standardsprache angezeigt.
  • Seite 65: Einstellung Für Zeit

    ZEITEINSTELLUNG EINSTELLUNG FÜR ZEIT Die Uhrzeit wird bei einem digitalen Sendersignal automatisch eingestellt. (Die Uhr kann nur manuell eingestellt werden, wenn kein DTV-Signal empfangen wird.) Sie müssen die Uhrzeit korrekt einstellen, bevor Sie die Ein-/ Ausschalt-Zeit-Funktion aus-führen. ZEIT ZEIT Bew. Bew.
  • Seite 66: Automatische Timer-Einstellung Ein/Aus

    ZEITEINSTELLUNG AUTOMATISCHE TIMER-EINSTELLUNG EIN/AUS Zur festgelegten Ausschaltzeit wechselt der Fernseher automatisch in den Bereitschaftsmodus. Falls zwei Stunden nach dem automatischen Einschalten des Gerätes zur angegebenen Einschaltzeit keine Taste gedrückt wird, wechselt das Gerät automatisch in den Bereitschaftsmodus. Bei gleicher Aus- und Einschaltzeit hat die Ausschaltzeit Vorrang. Für die Einschaltfunktion muss sich das Gerät im Bereitschaftsmodus befinden.
  • Seite 67: Automatisches Ausschalten

    ZEITEINSTELLUNG AUTOMATISCHES AUSSCHALTEN Falls nach dem Einschalten des Fernsehers kein Eingangssignal vorhanden ist, schaltet sich das Gerät nach zehn Minuten automatisch ab. ZEIT ZEIT Bew. Bew. Ausschaltzeit : Aus Ausschaltzeit : Aus Einschaltzeit : Aus Einschaltzeit : Aus Sleep Timer : Aus Sleep Timer : Aus...
  • Seite 68: Einstellung Der Zeitzone

    ZEITEINSTELLUNG EINSTELLUNG DER ZEITZONE Wenn Sie einen Ort in einer Zeitzone auswählen, wird die TV-Zeit basierend auf der Zeitzone und GMT (Greenwich Mean Zeit) über ein Rundfunksignal berechnet. Die Zeit wird über ein digitales Signal eingestellt. MENU Wählen sie die option Z Z E E I I T T . Wählen sie die option Z Z e e i i t t z z o o n n e e .
  • Seite 69: Kennwort- Und Sperrsystem Einstellen

    KINDERSICHERUNG/EINSTUFUNG KENNWORT- UND SPERRSYSTEM EINSTELLEN Wenn Sie Ihr Kennwort das erste Mal eingeben, drücken Sie „0", „0", „0", „0" auf der Fernbedienung. GESPERRT GESPERRT Bew. Bew. System-Verriegelung : Aus System-Verriegelung : Aus System-Verriegelung : Aus System-Verriegelung : Aus Passwort wählen Passwort wählen Sperre Programm[e] Sperre Programm[e]...
  • Seite 70: Kanal Sperren

    KINDERSICHERUNG/EINSTUFUNG KANAL SPERREN Sperren eines nicht gewünschten bzw. eines für Kinder nicht geeigneten. Diese Funktion ist nur möglich, wenn die Option Sperre auf "Ein" eingestellt wurde. YLE TV1 Radio GESPERRT Bew. 1 YLE TV1 2 YLE TV2 System-Verriegelung : Aus 4 TV4 Stockholm 5 YLE FST Passwort wählen...
  • Seite 71 KINDERSICHERUNG/EINSTUFUNG KINDERSICHERUNG (IM DIGITALMODUS) Diese Funktion nutzt Daten, die vom Sender bereitgestellt werden. Wenn daher das Signal die falschen Informationen sendet, funktioniert diese Option nicht. Für dieses Menü ist ein Kennwort erforderlich. Dieser Fernseher speichert die zuletzt vorgenommenen Einstellungen, auch wenn das Gerät ausgeschaltet wird. Verhindert, dass Kinder keine Fernsehprogramme anschauen können, die nicht der eingestellten Einstufung entsprechen.
  • Seite 72 KINDERSICHERUNG/EINSTUFUNG TASTENSPERRE Der Fernseher kann so eingestellt werden, dass er ausschließlich über die Fernbedienung bedient werden kann. So kann eine unerlaubte Bedienung des Gerätes verhindert werden. Diese Funktion kann verwendet werden, um ein unbefugtes Fernsehen zu verhindern. OPTION OPTION Bew. Bew.
  • Seite 73: Ein- Und Ausschalten

    VIDEOTEXT D D i i e e s s e e F F u u n n k k t t i i o o n n i i s s t t i i n n e e i i n n i i g g e e n n L L ä ä n n d d e e r r n n n n i i c c h h t t v v e e r r f f ü ü g g b b a a r r . . Videotext ist ein kostenloser aktueller Informationsdienst vieler Fernsehanstalten.
  • Seite 74: Spezielle Videotext-Funktionen

    VIDEOTEXT FASTEXT-MODUS Die Videotext-Seiten sind am unteren Bildschirmrand farbkodiert und werden mit den entsprechenden Farbtasten aufgerufen. S S e e i i t t e e a a u u f f r r u u f f e e n n Betätigen Sie die Taste um die Indexseite (Inhaltsübersicht) aufzurufen.
  • Seite 75: Digital Teletext (Digitaler Teletext)

    DIGITAL TELETEXT (DIGITALER TELETEXT) *Nur in Großbritannien Das Gerät bietet Ihnen digitalen Teletext mit wesentlichen Verbesserungen in den Bereichen Text, Grafik usw. Spezielle Dienste und Sender stellen diesen digitalen Teletext bereit. Um Teletext im digitalen Modus anzuzeigen, drücken Sie die Taste SUBTITLE (Untertitel). Die Untertitelsprache muss ausgeschaltet sein.
  • Seite 76: Zurücksetzen Auf Werkseitige Grundeinstellung

    ANHANG ZURÜCKSETZEN AUF WERKSEITIGE GRUNDEINSTELLUNG (INITIALISIEREN) Diese Funktion funktioniert in jedem Modus. Um den eingestellten Wert zu initialisieren. Wenn die Sperre auf “Ein” eingestellt ist, wird ein Fenster zur Eingabe des Kennwortes eingeblendet. OPTION OPTION Bew. Bew. Hörgeschädigte Hörgeschädigte Land : UK Land : UK...
  • Seite 77 ANHANG BETRIEBSANZEIGE Mit dieser Funktion kann die LED-Anzeige beim Einschalten des Gerätes eingestellt werden. OPTION OPTION Bew. Bew. Hörgeschädigte Hörgeschädigte Land : UK Land : UK Eingangsbezeichnung Eingangsbezeichnung Tastensperre : Aus Tastensperre : Aus Set ID Set ID Betriebsanzeige Betriebsanzeige Betriebsanzeige Betriebsanzeige Betriebsanzeige...
  • Seite 78 ANHANG DDC CI(Nur RGB- und HDMI [PC]-Modus) Bei DDC/CI (Befehlsschnittstelle für Anzeige-Datenkanal) handelt es sich um ein Verbindungsprotokoll zur Verständigung zwischen PC und Gerät Durch die DDC/CI-Funktion ermöglicht es, detaillierte Einstellungen am PC anstatt über das OSD-Bildschirmmenü des Gerätes vorzunehmen. Zur Einstellung des Gerätes über einen PC muss dieser mit dem Gerät verbunden werden und die Option DDC/CI auf EIN eingestellt werden.
  • Seite 79: Fehlerbehebung

    ANHANG FEHLERBEHEBUNG D D e e r r B B e e t t r r i i e e b b i i s s t t n n i i c c h h t t w w i i e e s s o o n n s s t t m m ö ö g g l l i i c c h h . . Prüfen Sie, ob sich zwischen dem Gerät und der Fernbedienung ein Hindernis befindet, das das Signal der Fernbedienung beeinträchtigt.
  • Seite 80 ANHANG D D i i e e A A u u d d i i o o f f u u n n k k t t i i o o n n f f u u n n k k t t i i o o n n i i e e r r t t n n i i c c h h t t . . Drücken Sie die Taste VOL +/-.
  • Seite 81 ANHANG E E s s i i s s t t n n u u r r d d e e r r R R G G B B - - M M o o d d u u s s v v e e r r f f ü ü g g b b a a r r B B e e i i a a n n g g e e s s c c h h l l o o s s s s e e n n e e m m P P r r o o d d u u k k t t w w i i r r d d d d i i e e N N a a c c h h r r i i c c h h t t „...
  • Seite 82 ANHANG INSTANDHALTUNG Frühzeitige Funktionsstörungen können verhindert werden. Durch die sorgfältige und regelmäßige Reinigung des Fernsehers kann die Lebensdauer des Gerätes verlängert werden VORSICHT: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Reinigung beginnen. Reinigung des Bildschirms Um den Bildschirm länger staubfrei zu halten, befeuchten Sie ein weiches Tuch mit einer Mischung aus lauwarmem Wasser und etwas Weichspüler oder Spülmittel.
  • Seite 83: Produktspezifikationen

    ANHANG PRODUKTSPEZIFIKATIONEN <M198WDP> Bildschirmtyp LCD-Panel 19" Wide (Breit) (48,141 cm) TFT (Thin Film Transistor) LCD- (Liquid Crystal Display) Bildschrim Sichtbare Größe diagonal: 48,141cm Pixelabstand 0,2835 mm Videosignal Max. Auflösung 1440 X 900 bei 60 Hz Empfohlene Auflösung 1440 X 900 bei 60 Hz...
  • Seite 84 ANHANG PRODUKTSPEZIFIKATIONEN <M228WDP> Bildschirmtyp LCD-Panel 22" Wide (Breit) (55,868 cm) TFT (Thin Film Transistor) LCD- (Liquid Crystal Display) Bildschrim Sichtbare Größe diagonal: 55,868cm Pixelabstand 0,282 mm Videosignal Max. Auflösung 1680 X 1050 bei 60 Hz Empfohlene Auflösung 1680 X 1050 bei 60 Hz Horizontalfrequenz 30 - 83 kHz Vertikalfrequenz...
  • Seite 85: Programmieren Der Fernbedienung

    ANHANG PROGRAMMIEREN DER FERNBEDIENUNG Bei der Fernbedienung handelt es sich um ein markenunabhängiges Fabrikat bzw. eine Universalfernbedienung. Sie kann zur Steuerung der meisten Geräte anderer Hersteller, die über eine Fernbedienung betätigt werden können, eingesetzt wer-den. Beachten Sie, dass die Fernbedienung möglicherweise nicht für alle Modelle anderer Marken geeignet ist.
  • Seite 86 145 147 VIDEOSONIC 047 048 REALISTIC 003 008 010 014 WARDS 003 013 017 024 LG (GOLDSTAR) 001 012 013 020 031 033 034 040 031 033 034 040 101 106 1 14 123 053 054 101 053 054 131...
  • Seite 87: Fernbedienung Ir-Codes

    ANHANG IR-CODE 1. Anschließen Verbinden Sie das Kabel der Fernbedienung mit der Fernbedienungsbuchse am Fernseher. 2. Fernbedienung IR-Codes Signalform-Ausgabe Einzelimpuls, Modulationssignal mit 37 ,917 kHz Signal bei 455 kHz Trägerfrequenz FCAR = 1/TC = fOSC/12 Relative Einschaltdauer = T1/TC = 1/3 Frame-Konfiguration Unterer Oberer...
  • Seite 88 ANHANG C C o o d d e e ( ( H H e e x x a a ) ) F F u u n n k k t t i i o o n n H H i i n n w w e e i i s s PR + + Taste der Fernbedienung PR - -...
  • Seite 89: Anschluss Eines Externen Steuergeräts

    ANHANG ANSCHLUSS EINES EXTERNEN STEUERGERÄTS RS-232C-Einrichtung Schließen Sie den RS-232C-Eingangsstecker an ein RS-232C IN externes Steuergerät (z. B. einen (CONTROL & SERVICE) Computer oder ein A/V-Steuersystem) an und steuern Sie die TV-Funktionen extern. Schließen Sie den seriellen Anschluss des Steuergeräts an den RS-232C-Stecker an der Rückseite des TV-Geräts an.
  • Seite 90 ANHANG Set ID Verwenden Sie diese Funktion, um eine Monitor-ID-Nummer anzugeben. Siehe “Echtdatenzuordnung 1” auf Seite 93. OPTION OPTION Bew. Bew. Hörgeschädigte Hörgeschädigte Land : UK Land : UK Eingangsbezeichnung Eingangsbezeichnung Tastensperre : Aus Tastensperre : Aus Set ID Set ID Set ID Set ID Betriebsanzeige...
  • Seite 91 ANHANG Kommunikationsparameter Baudrate: 9600 bps (UART) Kommunikationscode: ASCII-Code Datenlänge: 8 Bits Verwenden Sie ein Kreuzkabel (Cross/Reverse). Parität: Ohne Stoppbit: 1 Bit Befehlsreferenzliste Übertragungs-/Empfangsprotokoll Übertragung BEFEHL1 BEFEHL2 DATEN (Hex) [Command1][Command2][ ][Set ID][ ][Daten][Cr] 01. Strom 00 ~ 01 * [Command 1] : Erster Befehl.(j,k,m oder x) 02.
  • Seite 92 ANHANG 0 0 1 1 . . E E i i n n s s c c h h a a l l t t e e n n ( ( B B e e f f e e h h l l : : k k a a ) ) 0 0 4 4 .
  • Seite 93 ANHANG 0 0 9 9 . . F F a a r r b b t t o o n n ( ( B B e e f f e e h h l l : : k k j j ) ) 1 1 3 3 .
  • Seite 94 ANHANG 1 1 7 7 . . E E q q u u a a l l i i z z e e r r ( ( B B e e f f e e h h l l : : j j v v ) ) 1 1 6 6 .
  • Seite 95 ANHANG 1 1 8 8 . . T T u u n n e e - - B B e e f f e e h h l l ( ( B B e e f f e e h h l l : : m m a a ) ) 2 2 2 2 .
