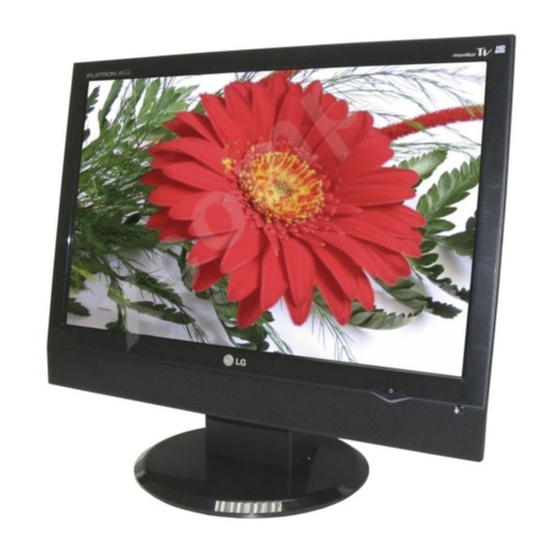

LG M208WV Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. LG Anleitungen
  4. Monitore
  5. M208WV
  6. Benutzerhandbuch
LG M208WV Benutzerhandbuch

LG M208WV Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
M208WV
L
esen Sie unbedingt die Sicherheitshinweise, bevor Sie das Produkt verwenden.
Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen.
B
eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen
Informationen mit, falls Sie Serviceleistungen in Anspruch nehmen möchten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LG M208WV

Inhaltszusammenfassung für LG M208WV

  • Seite 1 Benutzerhandbuch M208WV esen Sie unbedingt die Sicherheitshinweise, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen. eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in Anspruch nehmen möchten.

  • Seite 2: Vor Dem Anschluss An Den Pc

    Vor dem Anschluss an den PC Montage des Ständers Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Legen Sie den Monitor mit der Vorderseite nach unten auf ein Kissen oder ein weiches Tuch. Halten Sie das Ständerteil und den Standsockel fest und drücken Sie die Riegel in Richtung der jeweiligen Enden.
  • Seite 3 Vor dem Anschluss an den PC Vergewissern Sie sich vor dem Aufstellen des Produkts, dass das Produkt, das Computersystem und andere angeschlossene Geräte abgeschaltet sind. Positionieren des Produkts Positionieren Sie den Monitor so, das Sie komfortabel daran arbeiten können. Neigungsbereich : -3˚~10˚ Drehbereich : 350˚...
  • Seite 4 Name und Funktion der Teile Bezeichnung der Tasten auf der Fernbedienung TV: TV-Taste POWER (Ein/Aus) POWER INPUT INPUT Signalquelle MUTE Jedes Mal, wenn Sie die Taste „INPUT" (Eingang) drücken, wird sie geändert zu Komponent HDMI/DVI. Wenn für mehrere Sekunden keine Eingabe Komponent erfolgt, wechselt die Anzeige automatisch zum ausgewählten Menü.

  • Seite 5: Name Und Funktion Der Teile

    Name und Funktion der Teile Bezeichnung der Tasten auf der Fernbedienung I/II: Zweisprachig und Soundmodusauswahl POWER INPUT Drücken Sie diese Taste, um [TV] bei Stereoübertragungen von Stereo zu Mono oder bei digitalen MUTE Übertragungen von Nicam Stereo zu Nicam Mono umzuschalten. bei Nicam Dual-Übertragungen von Nicam Dual I zu Nicam Dual II oder Nicam Dual I+II umzuschalten.
  • Seite 6 Name und Funktion der Teile Bezeichnung der Tasten auf der Fernbedienung PR ( ) Tasten Über diese Tasten können Sie den Sender wechseln. VOL ( ) (Lautstärke) Tasten Über diese Tasten wird die Lautstärke angepasst. OK Tasten Diese Taste wird verwendet, wenn Funktionseinstellungen vorgenommen wurden.
  • Seite 7 Name und Funktion der Teile Fernbedienung – Verwenden der Teletext-Funktion Bitte wählen Sie die richtige Sprache für den Videotext aus. (seite 24) Anderenfalls wird der Videotext möglicherweise nicht richtig am Bildschirm angezeigt. Gelbe Taste Meine Programme Ein: Wechseln des bevorzugten Kanals Meine Programme Aus: Anzeige des zuvor angezeigten Fernsehkanals.
  • Seite 8 Name und Funktion der Teile Fernbedienung – Verwenden der Teletext-Funktion REVEAL (ANZEIGEN) Fragetaste Drücken Sie die Taste, um ausgeblendete Informationen wie Lösungen zu Rätseln anzuzeigen oder auszublenden. Drücken Sie die Taste erneut, um die Informationen wieder auszublenden. ARC/* TEXT INDEX Anzeige der Hauptindexseite.
  • Seite 9 Name und Funktion der Teile Rückansicht AUDIO HDMI/DVI IN RGB(PC/DTV) IN (RGB/DVI) IN ANTENNA IN AUDIO S-VIDEO VIDEO (MONO) AV IN 2 VIDEO AUDIO COMPONENT IN AUDIO HDMI/DVI IN RGB(PC/DTV) IN (RGB/DVI) IN ANTENNA IN S-VIDEO AUDIO (MONO) VIDEO AV IN 2 VIDEO AUDIO COMPONENT IN...
  • Seite 10 Name und Funktion der Teile AV-Eingangsbuchse S-VIDEO AUDIO (MONO) VIDEO AV IN 2 Video Eingangsbuchse Audio Eingangsbuchse S-Video-Eingangsbuchse...

  • Seite 11: Anschluss An Externe Geräte

    Anschluss an externe Geräte Anschluss an den PC Vergewissern Sie sich zunächst, dass der Computer, das Produkt und die Peripheriegeräte ausgeschaltet sind. Schließen Sie dann das Kabel für das Eingangssignal an. Rückseite des Produkts AUDIO HDMI/DVI IN RGB(PC/DTV) IN (RGB/DVI) IN ANTENNA IN AUDIO S-VIDEO...
  • Seite 12 Anschluss an externe Geräte Schließen Sie das Stromkabel an. Rückseite des Produkts AUDIO HDMI/DVI IN RGB(PC/DTV) IN (RGB/DVI) IN ANTENNA IN S-VIDEO AUDIO (MONO) VIDEO AV IN 2 VIDEO AUDIO COMPONENT IN Durch Drücken der Ein-/Aus-Taste auf dem Gerätes schalten Sie den Strom ein. Ein-/Aus-Taste Schalten Sie den PC ein.
  • Seite 13 Anschluss an externe Geräte Anschluss an Videorekorder/DVD-Player Schließen Sie das Video-/Audiokabel (siehe unten) und dann das Stromkabel (siehe Seite 12) an. Anschluss eines S-Video-Kabels Bei Anschluss über ein RCA-Kabel Verwenden Sie den S-Video- Schließen Sie den Eingangsanschluss • • Eingangsanschluss, um Filme bei hoher der Farbe entsprechend an.
  • Seite 14 Anschluss an externe Geräte Bei Anschluss über ein SCART-Kabel Rückseite des Produkts SCART-Kabel Verwenden Sie bitte ein geschirmtes SCART-Kabel. VCR / DVD Wählen Sie ein Eingangssignal. Drücken Sie INPUT auf der Fernbedienung, um das Eingangssignal auszuwählen. INPUT Oder drücken Sie oben am Produkt INPUT (Eingang). INPUT Bei Anschluss über ein SCART-Kabel Bei Anschluss über ein RCA-Kabel...
  • Seite 15 Anschluss an externe Geräte Anschluss an Digitalempfänger/DVD (480p/576p/720p/1080i/480i/576i) Schlie©¨en Sie das Video-/Audiokabel (siehe unten) und dann das Stromkabel (siehe Seite 14) an. Schlie©¨en Sie den Eingangsanschluss der Farbe entsprechend an. • Rear side of the Product VIDEO AUDIO COMPONENT IN Component-Kabel Audiokabel (nicht enthalten)
  • Seite 16 Anschluss an externe Geräte Bei RGB/HDMI von DVD/Digitalempfänger Schließen Sie das Video-/Audio-Kabel , wie in der unten stehenden Abbildung dargestellt, und dann das Netzkabel an. Rückseite des Produkts Rückseite des Produkts AUDIO RGB(PC/DTV) IN (RGB/DVI) IN RCA-Stereo-Kabel (nicht enthalten) D-Sub- HDMI-Signalkabel Signalkabel (nicht enthalten)
  • Seite 17 Anschluss an externe Geräte Rückseite des Produkts AUDIO (RGB/DVI) IN HDMI/DVI- RCA-Stereo-Kabel Signalkabel (nicht enthalten) (nicht enthalten) [Set-top-Box/DVD] Wählen Sie ein Eingangssignal. Drücken Sie INPUT auf der Fernbedienung, um das Eingangssignal auszuwählen. INPUT Oder drücken Sie oben am Produkt INPUT (Eingang). INPUT Signalquelle •...
  • Seite 18 Anschluss an externe Geräte Ansehen von TV-Programmen Prüfen Sie, ob das Antennenkabel an der Rückseite des Produkts angeschlossen ist, und schließen Sie dann das Stromkabel an. Rückseite des Produkts AUDIO HDMI/DVI IN RGB(PC/DTV) IN (RGB/DVI) IN ANTENNA IN AUDIO S-VIDEO (MONO) VIDEO AV IN 2...

  • Seite 19: Anordnung Der Kabel Mit Dem Kabelmanagement

    Anordnung der Kabel mit dem Kabelmanagement Ordnen Sie die Kabel in der Mitte an (siehe Abbildung). (MONO) VIDEO AV IN 2 VIDEO AUDIO COMPONENT IN Setzen Sie das Kabelmanagement in die dafür vorgesehene Vertiefung ein. AUDIO VIDEO (MONO) AV IN 2 VIDEO AUDIO COMPONENT IN...

  • Seite 20: Input Menu

    Auswählen und Einstellen des Bildschirms Name der Tasten der Bildjustierung AUDIO HDMI/DVI IN RGB(PC/DTV) IN (RGB/DVI) IN ANTENNA IN AUDIO S-VIDEO VIDEO (MONO) AV IN 2 VIDEO AUDIO COMPONENT IN INPUT MENU • Diese Anzeige leuchtet blau, wenn das Display im Normalzustand Betriebsanzeige arbeitet (Modus „Ein“).
  • Seite 21 Auswählen und Einstellen des Bildschirms Name der Tasten der Bildjustierung Taste OK Normalerweise verwenden Sie zur Auswahl im Menü die Taste OK. Wenn kein Menü auf dem Bildschirm angezeigt wird, werden durch das Drücken der Taste OK Informationen über die aktuelle Eingangsquelle angezeigt. Signalquelle INPUT Taste Fernsehen...

  • Seite 22: Osd- (On-Screen-Display) Menü

    Auswählen und Einstellen des Bildschirms OSD- (On-Screen-Display) Menü Symbol Funktionsbeschreibung Einstellen/Auswählen der Kanäle bei Verwendung des TV-Geräts Sender Einstellen der Bildfunktion Bild Einstellen der Tonfunktion Einstellen der Zeitfunktion Zeit Auswählen der Funktion „Einstellungen“ Speziell Einstellen der Funktion „Anzeige“ Anzeige Hinweis OSD (On-Screen-Display) Aufgrund der grafischen Darstellung können Sie den Screen-Status bequem über die OSD- Funktion einstellen.
  • Seite 23 Auswählen und Einstellen des Bildschirms OSD- (On Screen Display) Bildschirm-Zuordnungsreihenfolge Öffnen des Positionierung an Auswählen eines Einstellen des Speichern der Verlassen des OSD-Menüs die gewünschte Menüsymbols Status Einstellung OSD-Menüs Stelle • Verwenden Sie die Fernbedienung, um Einstellungen im OSD-Menü vorzunehmen. Drücken Sie die Taste MENU (Menü).
  • Seite 24 Auswählen und Einstellen des Bildschirms Onscreen-Menü-Sprach-/Länderauswahl Beim ersten Einschalten wird das Installationsmenü auf dem Bildschirm des Produkts angezeigt. I n s t a l l a t i o n g u i d e Language Chesky Nederlands Dansk Norsk Deutsch Polski English...
  • Seite 25 Auswählen und Einstellen des Bildschirms Einstellen/Auswählen der Kanäle bei Verwendung des TV-Geräts Auto. programm. Sender Auto programm. Auswählen Manuell programm. Senderliste ordnen Meine programme OK MENU Fernsehnorm Drücken Sie die Tasten , um die Fernsehnorm des Landes oder Erdteils einzustellen, aus dem Sie die Fernsehkanäle empfangen möchten. * Unterstützender Kanal : C(V/UHF 02~69) S(S-Kanal 01~41) BG: PAL B/G, SECAM B/G (Europa/Osteuropa) I: PAL I/II (GB/Irland)
  • Seite 26 Auswählen und Einstellen des Bildschirms Einstellen/Auswählen der Kanäle bei Verwendung des TV-Geräts Frequenzband Verwenden Sie die Tasten um VHF/UHF für Antennenkanäle oder „Cable" (Kabel) für Kabelkanäle auszuwählen. Zur Auswahl des Kanal-Empfangstyps: : VHF/UHF/Cable (Kabel). Wenn Sie die Kanalnummer kennen, geben Sie sie direkt über die Zahlentasten Kanal 0 bis 9 ein.
  • Seite 27 Auswählen und Einstellen des Bildschirms Einstellen/Auswählen der Kanäle bei Verwendung des TV-Geräts Meine programme Sender _ _ _ _ _ Auto programm. _ _ _ _ _ _ _ _ _ _ Manuell programm. _ _ _ _ _ Senderliste ordnen _ _ _ _ _ Meine programme _ _ _ _ _...
  • Seite 28 Einstellungen. OK MENU Rot/Grün/Blau Wählen Sie Ihre eigenen Farbstufen. XD ist die einzigartige Bildverbesserungstechnik von Bild LG zur Anzeige einer echten HD-Quelle über einen hoch entwickelten digitalen Signalverarbeitungsalgorithmus. Im RGB-PC- oder HDMI-PC-Modus Automatisch ist diese Funktion nicht verfügbar. „Manual" (Manuell)
  • Seite 29 Einstellungen. Rot/Grün/Blau OK MENU Wählen Sie Ihre eigenen Farbstufen. XD ist die einzigartige Bildverbesserungstechnik von Bild LG zur Anzeige einer echten HD-Quelle über einen hoch entwickelten digitalen Signalverarbeitungsalgorithmus. Im RGB-PC- oder HDMI-PC-Modus Automatisch ist diese Funktion nicht verfügbar. „Manual" (Manuell)
  • Seite 30 Auswählen und Einstellen des Bildschirms Einstellen der Tonfunktion Klangeinstellungen Linear Musik Balance Spielfilm Sport Anwender OK MENU Klangeinstellungen Es wird automatisch die beste Tonqualität für den aktuellen Videotyp gewählt. • Linear: Der klarste und natürlichste Klang • Musik: Wählen Sie diese Option für einen unverfälschten Ton beim Anhören von Musik. •...
  • Seite 31 Auswählen und Einstellen des Bildschirms Einstellen der Zeitfunktion Zeit -- : -- Zeit Ausschaltzeit Einschaltzeit Auto-aus OK MENU Zeit Über diese Funktion können Sie die aktuelle Zeit einstellen. Vor der Verwendung der Funktion Ein-/Ausschaltzeit müssen Sie die Zeit richtig einstellen. 1) Drücken Sie MENU (Menü) und dann , um das Menü...
  • Seite 32 Auswählen und Einstellen des Bildschirms Auswählen der Funktion „Einstellungen“ Speziell Sprache (Language) Land Verriegelung DDC-CI XD Demo OK MENU Sprache Zur Auswahl der Sprache, in der die Steuerbezeichnungen angezeigt werden sollen. (Language) Land Bitte wählen Sie die richtige Sprache für den Videotext aus. Anderenfalls wird der Videotext möglicherweise nicht richtig am Bildschirm angezeigt.
  • Seite 33 Auswählen und Einstellen des Bildschirms Einstellen der Funktion „Anzeige“ Anzeige Auswählen Auto konfig. Manuelle konfig. Grundeinstellung OK MENU Auto konfig. Über diese Taste stellen Sie Bildposition, Takt und Taktrate automatisch ein. (Nicht im RGB-DTV, HDMI Modus verfügbar.) Manuelle Über diese Taste stellen Sie Bildposition, Takt und Taktrate manuell ein. konfig.

  • Seite 34: Fehlerbehebung

    Fehlerbehebung Es wird kein Bild angezeigt. • Prüfen Sie, ob das Stromkabel ordnungsgemäß an Ist das Stromkabel angeschlossen? die Steckdose angeschlossen ist. • Prüfen Sie, ob der Stromschalter eingeschaltet ist. Leuchtet die Betriebsanzeige? • Stellen Sie Helligkeit und Kontrast erneut ein. Das Stromkabel ist angeschlossen, die Betriebsanzeige leuchtet blau, doch es wird nur ein äußerst...
  • Seite 35 Fehlerbehebung Das Bild am Bildschirm sieht nicht wie üblich aus. Ist die falsche Bildschirmposition • Gehen Sie auf „Bildlage“ im OSD-Menü. eingestellt? • Prüfen Sie, ob Auflösung und Frequenz der Grafikkarte vom Produkt unterstützt werden. Wenn die Frequenz außerhalb des Frequenzbereichs liegt, stellen Sie die empfohlene Auflösung über „Systemsteuerung“...
  • Seite 36 Fehlerbehebung Die Audiofunktion funktioniert nicht. Kein Ton? • Prüfen Sie, ob das Audio-Kabel richtig angeschlossen wurde. • Regeln Sie die Lautstärke. • Prüfen Sie, ob der Ton richtig eingestellt ist. Der Ton ist zu leise. • Regeln Sie die Lautstärke. Die TV-Funktion funktioniert nicht.

  • Seite 37: Technische Daten

    Technische Daten Die Produktspezifikationen können sich aufgrund von Produktverbesserungen ohne vorherige Ankündigung ändern. LCD-Panel Bildschirmtyp 20,1" Wide (Breit) (51,113 cm) TFT (Thin Film Transistor) LCD- (Liquid Crystal Display) Bildschrim Sichtbare Größe diagonal: 51,113 cm Pixelabstand 0,258 mm Videosignal Max. Auflösung RGB : 1680 X 1050 bei 60 Hz HDMI/DVI : 1680 X 1050 bei 60 Hz Empfohlene Auflösung...
  • Seite 38 Technische Daten PC-Modus – Voreingestellter Modus Vertikal Vertikal Horizontal Horizontal Voreingestellter Modus Voreingestellter Modus frequenz frequenz frequenz (kHz) frequenz (kHz) (Hz) (Hz) 31,468 720 x 400 1680 x 1050 64,674 31,469 640 x 480 1680 x 1050 65,290 37,500 640 x 480 37,879 800 x 600 46,875...
  • Seite 39 Technische Daten Anbringung an der Wand – VESA Dieser Monitor erfüllt die VESA-Richtlinien bezüglich der Monitor- Befestigung. Legen Sie den Monitor mit der Vorderseite nach unten auf ein Kissen oder ein weiches Tuch. Ziehen Sie den Ständersockel ab, während Sie die Taste am Ständerteil in Pfeilrichtung drücken.
  • Seite 40 Technische Daten Ziehen Sie das Ständerteil ab, während Sie die Riegel nach unten schieben und halten. Ziehen Sie die Schraube auf der Rückseite des Produkts und amStändergelenk fest. Montieren Sie die dem VESA-Standard entsprechende Wandaufhängung. VESA Wandmontage An einem weiteren Objekt angeschlossen (Modell mit Ständer oder zur Wandbefestigung.
