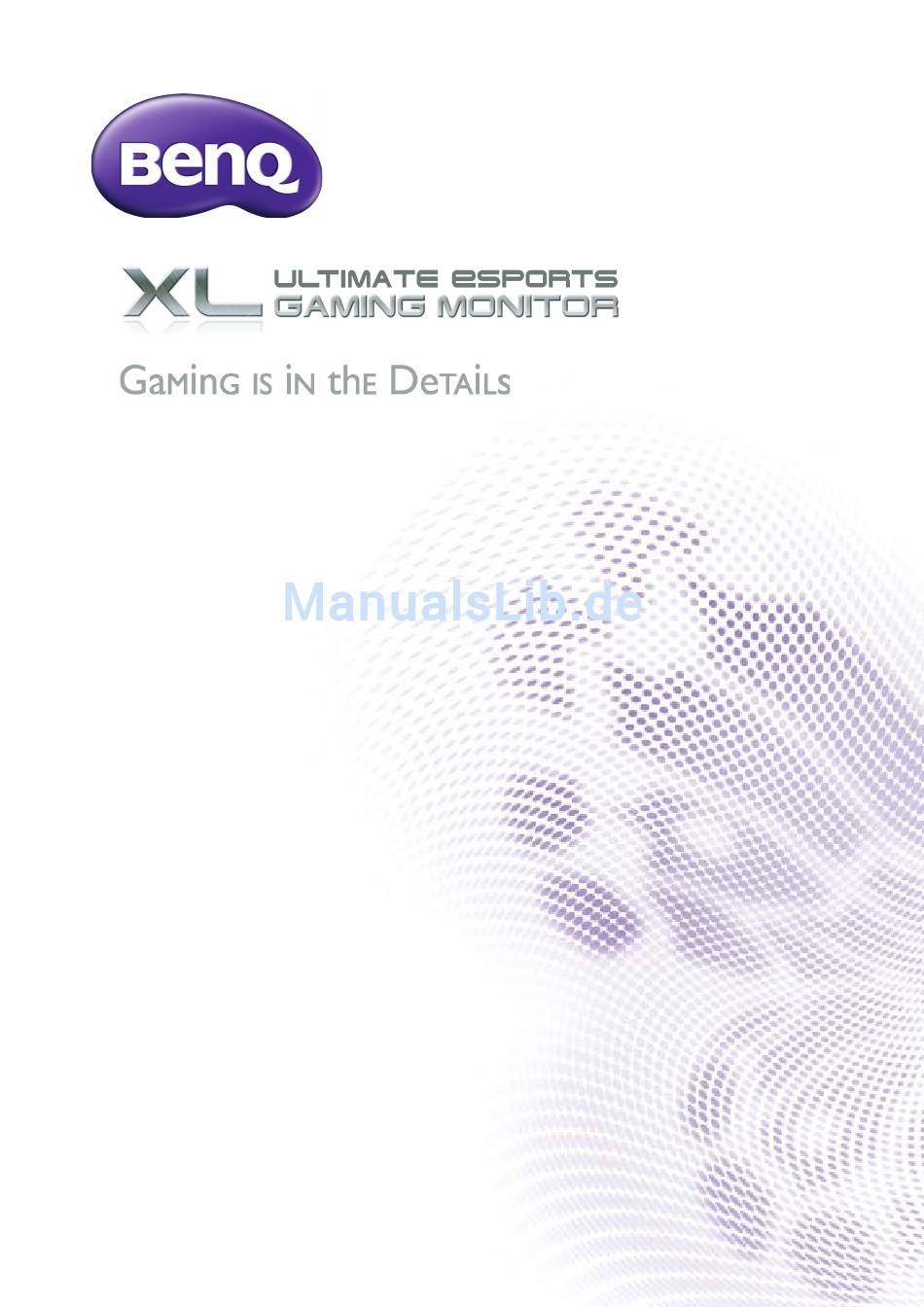

- Seite 1 XL Serie Benutzerhandbuch...
-
Seite 2: Copyright
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Reinigung Und Pflege
Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal. BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. -
Seite 4: Inhaltsverzeichnis
Drehen des Monitors ..........................15 Einstellung des Ansichtwinkels......................16 Verwenden der Monitor-Montageeinheit ..................17 Optimale Benutzung des BenQ-Monitors ................18 Installation auf einem neuen Computer ..................... 19 Aktualisierung des Treibers auf einem bereits installierten Computer ........20 Windows 8-System installieren ......................21 Windows 7-System installieren ...................... -
Seite 5: Erste Schritte
Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Monitorsockel Schnellstartanleitung CD-ROM... - Seite 6 Videokabel: HDMI (Optionales Zubehör) • Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben. • Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen.
-
Seite 7: Monitoransicht Und Anschlüsse
Monitoransicht und Anschlüsse Frontansicht 1. Kontrolltasten 2. Ein-/Aus-Taste Rückansicht 3. Netzstrom-Eingangsbuchse 4. Hebel für Höhenverstellung 5. Kabelklemme 6. D-Sub-Anschluss 7. DVI-D-Anschluss 8. HDMI-Anschluss 9. Kensingtonschloss-Halterung 10. Kopfhörerbuchse • Das obige Diagramm kann sich von Modell zu Modell unterscheiden. • Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden. Monitoransicht und Anschlüsse... -
Seite 8: Installation Der Monitor-Hardware
Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. 1. Anbringen des Monitorsockels. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. - Seite 9 Heben Sie den Monitor vorsichtig an, drehen Sie ihn um und stellen Sie ihn aufrecht auf eine flache ebene Oberfläche. Ziehen Sie den Ständer in die maximale Länge. Drehen Sie den Monitor um 90 Grad gegen den Uhrzeigersinn, wie in der Abbildung gezeigt wird. Sie möchten vielleicht die Höhe des Monitorständers anpassen.
- Seite 10 2. Schließen Sie das PC-Videokabel an. Entweder Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. D-Sub-Kabel anschließen Schließen Sie den Stecker des D-Sub-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an.
- Seite 11 Monitor ein und aus. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Optimale Benutzung des BenQ-Monitors auf Seite 18, installieren Sie die Monitor Software. Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres Computers aktivieren.
-
Seite 12: So Trennen Sie Den Monitorsockel Ab
So trennen Sie den Monitorsockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. -
Seite 13: Einstellen Der Höhe Des Monitors
Einstellen der Höhe des Monitors Wenn Sie den Monitorständer weiter herausziehen möchten, drücken Sie auf den unteren Teil des Hebels für die Höhenverstellung, während Sie den Monitor an dessen Unterseite festhalten. Ziehen Sie dann Ständer und Monitor zusammen nach oben, bis die gewünschte Höhe eingestellt ist. - Seite 14 • Vermeiden Sie es, Ihre Hände auf den oberen oder unteren Teil des in der Höhe einstellbaren Ständers oder auf die Unterseite des Monitors zu legen, da die Höheneinstellung des Monitors sonst zu Verletzungen führen könnte. Halte Sie Kinder vom Monitor fern, wenn Sie diese Aktion ausführen.
-
Seite 15: Drehen Des Monitors
Drehen des Monitors 1. Schwenken Sie die Anzeige. Bevor Sie den Monitor mit einer Hochformatausrichtung drehen, müssen Sie die Anzeige um 90 Grad drehen. Klicken Sie zum Ausführen der (wenn von der CD installiert) und Display Pilot Software markieren Sie , um einzustellen, dass sich die Anzeige automatisch mit dem Autom. -
Seite 16: Einstellung Des Ansichtwinkels
3. Drehen Sie den Monitor um 90 Grad im Uhrzeigersinn, wie in der Abbildung gezeigt wird. Um zu vermeiden, dass die Kante der LCD-Anzeige den Ständer des Monitors berührt, während sie gedreht wird, sollten Sie den Monitor in die höchstmögliche Position ziehen, bevor Sie die Anzeige drehen. -
Seite 17: Verwenden Der Monitor-Montageeinheit
Verwenden der Monitor-Montageeinheit Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100 mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren. Warnhinweise •... -
Seite 18: Optimale Benutzung Des Benq-Monitors
Sie den größten Nutzen von Ihrem BenQ Farb-LCD-Monitor haben. Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne... -
Seite 19: Installation Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist). -
Seite 20: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer
Kompatibilität mit den Betriebssystemen (OS) Windows 8 und Windows 7 nachgewiesen. Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 21: Windows 8-System Installieren
Eigenschaften 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8. -
Seite 22: Windows 7-System Installieren
Eigenschaften 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8. -
Seite 23: Anschauen Von 3D-Inhalten Auf Dem Monitor
Software verfügen, welche die 3D-Wiedergabe ermöglichen. Für die 3D-Wiedergabe stehen nicht alle Menüoptionen zur Verfügung. Systemvoraussetzungen • BenQ LCD-Monitor (XL11 Serie) • Kompatible 3D-Brille • PC mit dem Betriebssystem Microsoft Windows 8 oder Windows 7 • Kompatible GPU mit den neuesten Treiberdateien installiert •... -
Seite 24: So Stellen Sie Den Monitor Ein
So stellen Sie den Monitor ein Die Steuerpalette Alle OSD (On Screen Display) Menüs können über die Steuerungstasten erreicht werden. Name Beschreibung Steuerungstasten Zugriff auf die Funktionen oder Menüelemente, die auf dem Bildschirm angezeigt werden, direkt neben jeder Taste. Ein/Aus-Taste Schaltet die Stromversorgung ein oder aus. -
Seite 25: Grundlegende Menübedienung
Grundlegende Menübedienung Sie können das OSD-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. 1. Drücken Sie auf eine der Steuerungstasten. 2. Das Direkttasten-Menü wird angezeigt. Die linke drei Steuerungen sind Benutzer-Tasten und besitzen bestimmte Funktionen. 3. Wählen Sie , um das Hauptmenü aufzurufen. Menü... -
Seite 26: Steuerung Der Anzeige Mit Display Pilot
Anzeige. Die Hauptfunktionen umfassen: • Steuerung des OSD Menüs. • Zugriff auf mehr Spielmodi über den Game Mode Loader • Für weitere Informationen besuchen Sie bitte http://www.BenQ.com und laden Sie die Hilfedatei herunter. Display Pilot So stellen Sie den Monitor ein... -
Seite 27: Erstmalige Einrichtung Für Spiele
Erstmalige Einrichtung für Spiele Sie können den Monitor optimieren, um Ihr Spielerlebnis zu steigern. Sie können mit dem folgenden Einstellungen beginnen. 1. Stellen Sie die Bildwiederholfrequenz auf (144 Hz) ein. 144 Hertz a. Klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie . - Seite 28 Abhängig vom Betriebssystem auf Ihrem PC gibt es verschiedene Maßnahmen, um die Bildwiederholfrequenz einzustellen. Weitere Einzelheiten können Sie in der Hilfedokumentation Ihres Betriebssystems finden. b. Rufen Sie das Einstellungsmenü in Ihrem Spiel auf und ändern Sie die Bildrate oder Bildwiederholfrequenz auf 144 Hz. Weitere Einzelheiten können Sie in der Hilfedokumentation Ihres Spiels finden.
-
Seite 29: Bildoptimierung
Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen. -
Seite 30: Weitere Spielmodi Mit Game Mode Loader Herunterladen
Sie den in Schritt 2 gespeicherten Spielmodus aus. Ihre Bildmodus bevorzugten Anzeigeeinstellungen werden vollständig übernommen. BenQ bietet weitere optimierte Spielmodi auf seiner Webseite an. Wenn Sie diese Einstellungen verwenden möchten, lesen Sie Weitere Spielmodi mit Game Mode Loader herunterladen auf Seite Weitere Spielmodi mit Game Mode Loader herunterladen Anstatt Ihre eigenen Anzeigeeinstellungen anzupassen, können Sie auf der BenQ verfügbare... -
Seite 31: Einstellen Des Anzeigemodus
4. Um die heruntergeladenen Spielmodi anzuwenden, wählen Sie einen aus der Dropdown-Liste unter aus und klicken Sie anschließend auf Tools (Extras) Anwenden Für diesen Vorgang wird eine Verbindung zum Internet benötigt. Einstellen des Anzeigemodus Für die Anzeige von Bildern mit einem Seitenverhältnis anders als das Seitenverhältnis des Monitors und einer Größe anders als die Größe der Anzeige, können Sie den Anzeigemodus am Monitor einstellen. -
Seite 32: Verwendung Des Hauptmenüs
Verwendung des Hauptmenüs Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen Sie , um das Hauptmenü aufzurufen. Unter Grundlegende Menübedienung auf Seite 25 finden Menü... -
Seite 33: Anzeigemenü
Anzeigemenü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Display Auto Adjustment Picture H.Position Picture Advanced V.Postion Save Settings Pixel Clock Audio Phase System... - Seite 34 Element Funktion Bereich Passt das Pixeltaktfrequenz-Timing an, um eine 0 bis 100 Pixeluhr Synchronisierung mit dem analogen Eingangsvideosignal herzustellen. Sehen Sie auch: Bildoptimierung auf Seite Dies eignet sich nicht für ein digitales Eingangssignal. Passt das Pixeltaktphasen-Timing an, um eine 0 bis 63 Phase Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.
-
Seite 35: Bild Menü
Bild Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Display Brightness Normal Picture Contrast Bluish Picture Advanced Low Blue Light Reddish Save Settings Black eQualizer... -
Seite 36: Farbtemperatur Normal
Element Funktion Bereich Stellt das Ausmaß des Unterschieds zwischen Helligkeit 0 bis 100 Kontrast und Dunkelheit ein. Verringert das blaue Licht des Bildschirms, um Ihre Augen 0 ~ 10 Hellblaues Licht vor blauem Licht zu schonen. Je höher der Wert, desto mehr blaues Licht wurde verringert. Verstärkt dunkle Schatten durch Erhöhen der Helligkeit 0 bis 20 Black eQualizer... - Seite 37 Element Funktion Bereich Stellt die benutzerdefinierten Farbeinstellungen auf die • Farbe zurücks Voreinstellungen ab Werk zurück. • NEIN Verbessert die Graustufen-Reaktionszeit der LCD-Fläche. • • Passt die Bildverarbeitung an, um eine • Sofortmodus Eingangsverzögerung zu vermeiden. Sie können beim • Spielen ein Echtzeiterlebnis genießen.
-
Seite 38: Bild Erweitert Menü
Bild erweitert Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Display Picture Mode Standard Picture Senseye Demo Movie Picture Advanced Dynamic Contrast Photo Save Settings... - Seite 39 Element Funktion Bereich Für bessere Farbwiedergabe in sRGB Peripheriegeräten, z.B. Druckern, Digitalkameras usw. Für das Sparen von Energie durch geringen Spar Stromverbrauch, wobei für alle laufenden Programme nur ein Minimum an Helligkeit bereitgestellt wird. Für das Spielen von FPS (Erste schießende FPS1 Person) Spielen.
-
Seite 40: Anzeigemodus
Element Funktion Bereich Diese Funktion ermöglicht die Anzeige in einem anderen Anzeigemodus Seitenverhältnis als 16:9, ohne dass es zu geometrischer Verzerrung kommt. Die Optionen unter dem unterscheiden sich je Anzeigemodus nach Eingangssignalquelle. Abhängig von Ihrer Auswahl des ist eine Bildmodus unterschiedliche Option voreingestellt. - Seite 41 Element Funktion Bereich Stellt die Anzeigegröße auf Ihre bevorzugte Maße ein. 0 bis 100 Intell. Skalierung Wenn der oder ist, werden Anzeigemodus 17" 19" 19"B 21,5" die letzten 4 Skalierungseinstellungen (in verschiedenen Auflösungen der Eingangsquelle) für einen schnellen Zugriff gespeichert. Wenn der ist (und die Auflösung der Anzeigemodus 1:1...
-
Seite 42: Einstellungen Speichern Menü
Einstellungen speichern Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Display Gamer 1 Picture Gamer 2 Picture Advanced Gamer 3 Save Settings Audio System... -
Seite 43: Audio Menü
Audio Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Display Volume Picture Mute Picture Advanced Save Settings Audio System 1. Wählen Sie aus dem Direkttasten-Menü. -
Seite 44: System Menü
System Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard D-Sub Display Input DVI-DL Picture OSD Settings HDMI Picture Advanced Custom Key 1 Save Settings Custom Key 2 Audio... -
Seite 45: Osd Einstellungen Sprache
Element Funktion Bereich Stellt die Sprache des OSD-Menüs OSD Einstellungen Sprache • English ein. • Français • Deutsch • Italiano Die in Ihrem OSD gezeigten Sprachoptionen können sich von den • Español auf der rechten Seite gezeigten • Polski unterscheiden, was vom Produkt •... - Seite 46 Element Funktion Bereich Hiermit können Sie die Funktionen einstellen, auf die • Bildmodus Benutzer-Taste 1 Sie über die Benutzer-Taste 1 zugreifen können. • Anzeigemodus • Intell. Hiermit können Sie die Funktionen einstellen, auf die Benutzer-Taste 2 Skalierung Sie über die Benutzer-Taste 2 zugreifen können. •...
- Seite 47 Element Funktion Bereich Stellt alle Modus-, Farb- und Geometrieeinstellungen Vorgabe • JA auf die Standardwerte ab Werk zurück. • NEIN Verwendung des Hauptmenüs...
-
Seite 48: Fehlerbehebung
Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild hat eine falsche Farbtönung. • Der Standard auf diesem Monitor ist , welcher für FPS (Erste schießende Bildmodus FPS1 Person) Spiele geeignet ist. Wenn Sie einen anderen Bildmodus bevorzugen, rufen Sie Bild und ändern Sie die Einstellung unter erweitert Bildmodus •... - Seite 49 Kein Bild. Leuchtet die Anzeige am Bildschirm grün? Wenn die Anzeige grün leuchtet und die Meldung Signal außerhalb des Bereichs Bildschirm angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor unterstützt wird. Wechseln Sie zu einem unterstützten Modus. Lesen Sie den Abschnitt unter dem Link "Voreingestellte Anzeigemodi"...
-
Seite 50: Weitere Hilfe
Lautstärke ist zu niedrig). Weitere Hilfe? Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com. Fehlerbehebung...
