Betrieb vorbereiten

3.1 Übersicht der Anschlüsse

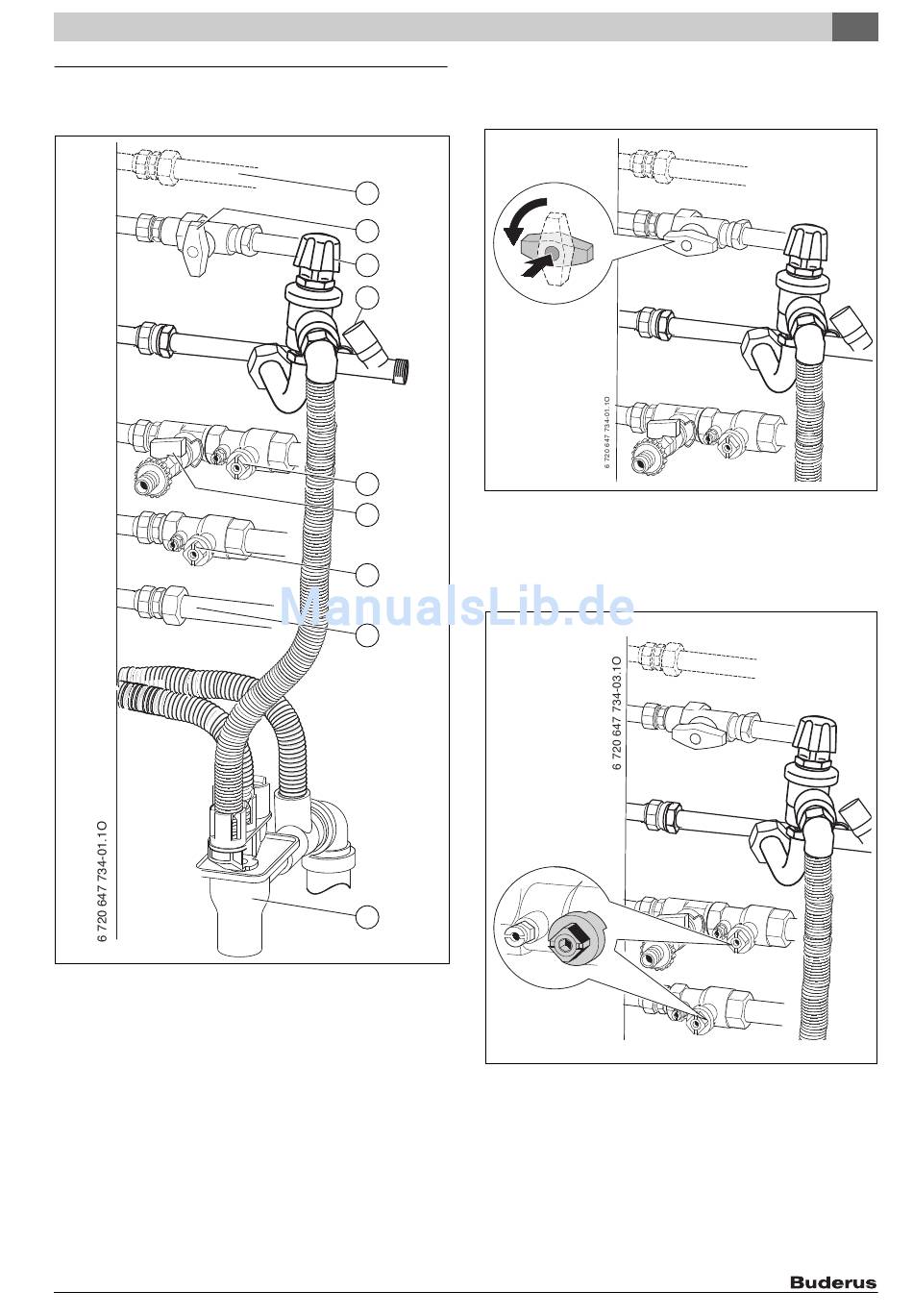

Bild 1 Beispiel Anschlusszubehör waagerecht nach rechts
[1] Zirkulationsanschluss
[2] Gashahn (geschlossen, Zubehör)
[3] Sicherheitsgruppe (Zubehör)
[4] Kaltwasserventil (Zubehör)
[5] Heizungsvorlaufhahn (Zubehör)
[6] Füll- und Entleerhahn (Zubehör)
[7] Heizungsrücklaufhahn (Zubehör)
[8] Warmwasser
[9] Ablaufgarnitur (Zubehör)
Logamax plus – 6720848140 (2015/08)
3.2
▶ Griff drücken und nach links bis zum Anschlag drehen
(Griff in Fließrichtung = offen).
1
2
3
1.
4
5
Bild 2
6
3.3
▶ Vierkant mit Schlüssel so weit drehen, bis Markierung in Fließrich-
tung zeigt.
7
Markierung quer zur Fließrichtung = geschlossen.
8
9
Bild 3
Betrieb vorbereiten
Gashahn öffnen
2.
Heizungsvorlauf- und Heizungsrücklaufhahn öffnen
3
9
