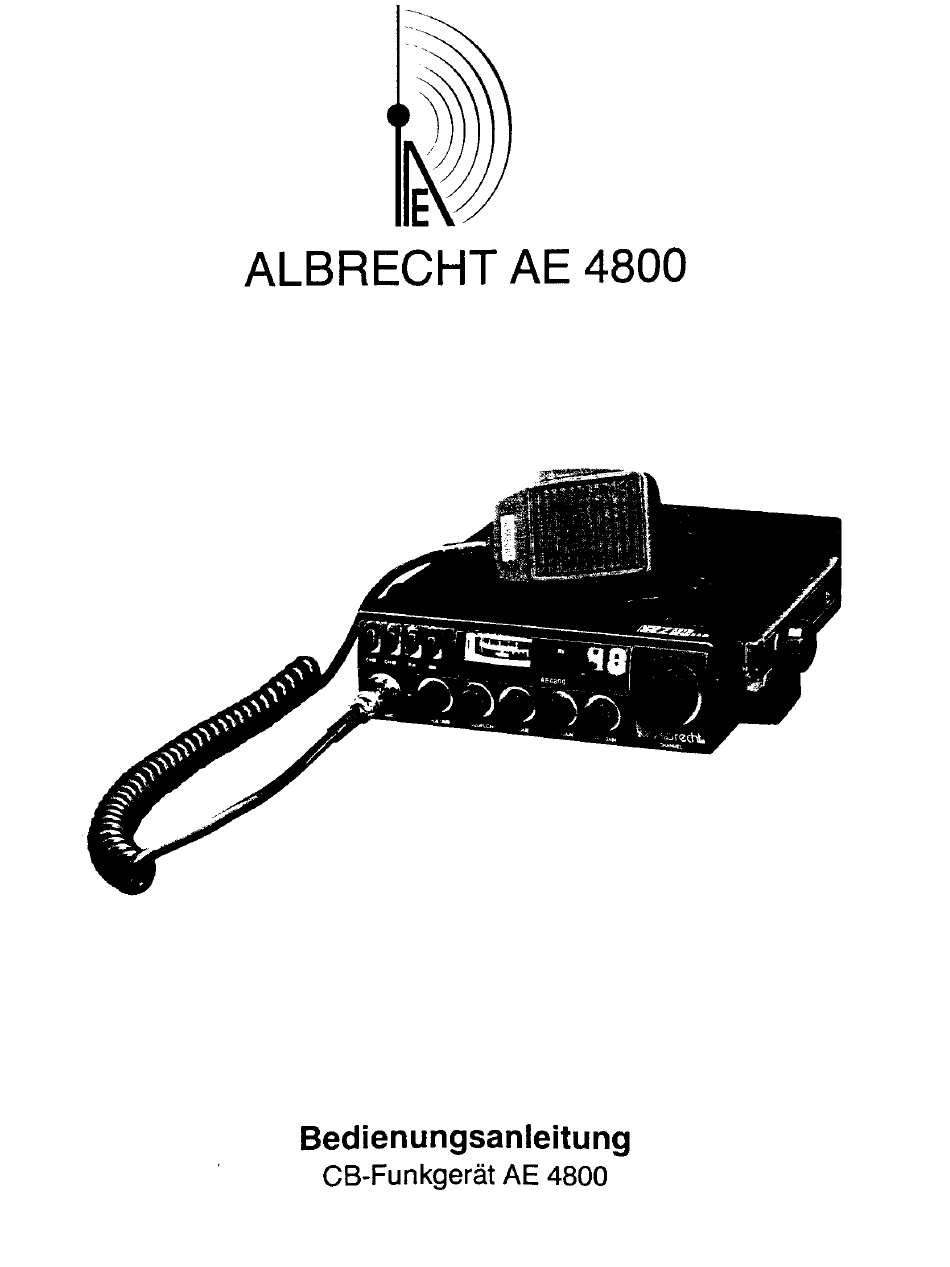

- Seite 1 ALBRECHT AE 4800 Bedienungsanleitung CB-Funkgerät AE 4800...

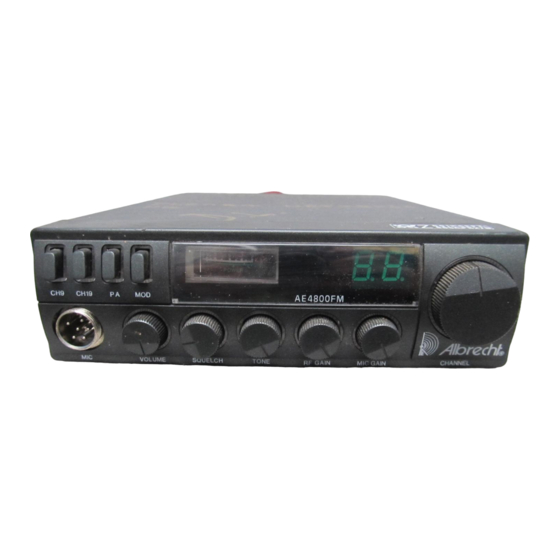

- Seite 2 12 V-Versorgungsspannung Montagematerial praktischer Haltebügel für Einschubhalterung Vordruck der Zulassungsurkunde Bedienelemente: Ihr AE 4800 ist mit einer Reihe von Zusatzfunktionen ausgestattet, die Sie nicht in je- dem CB-Gerät finden. 1) Volume Ein-Aus-Schalter kombiniert mit Lautstärkeregler für die Wiedergabe. 2) Squelch (Rauschsperre) Die Rauschsperre dientzumAusblenden vonStörsignalen, Z .B.Rauschen, S törnebel...
- Seite 3 DerEmpfangailer40 KanäleistjedochbeiderAE4800auchin AM möglich! 9) PA Umschalter für Durchsageverstärker. Z.B. auf Booten kann die AE 4800 auch als Mikrofon-Durchsageverstärker benutzt werden. Dazu kann ein separaterAußenlautsprecher ( 4 —8 Ohm, mindestens3 Watt) an der Buchse "PA" angeschlossen werden. Die Lautstärkeregelungerfoigt mit dem Mic-Gain-Regler. D ie Modulationslautstärke kann man als Ausschlag am S-Meter ablesen.
- Seite 4 Diese Buchse ist 6-polig nach der bekanntenAlbrecht-Norm beschaltet.Sie können hier beliebige Mikrofone anschließen. Lediglich VOX-Schaltungenund Lock-Tasten sind verboten. Auch Albrecht Selektivrufsysteme lassen sich über die 6-polige Buchse anschließen. 12) S-Meter Albrecht hat sich zu einem Drehspul-Zeigerinstrumententschlossen, welches die S-Wertewesentlichgenauer anzeigt als die weitverbreitetenLeuchtdiodenketten. D ie aufgedrucktenweißenZahlenentsprechenden Empfangswerten S 1 bis S 9, das rote...
- Seite 5 bels).DerPL-Stecker soilteimmergut festgezogen werden undder AntennenfuB- punkt eine gute Masseverbindungmit der Karosseriehaben. S-Meter FürFuchsjagdspezialist reicht m eist d aseingebaute S-Meter in derGenauigkeit nichtaus.Es kannein handelsübJiches S-Meter ü bereinen2,5mm Klinkenstecker eingesteckt werden. Einspezielier S-Meter-Ausgang imAE4800 sorgt f ürbeste An- zeigequalität. Anschlußbuchs fürDurchsagetautspreche (4—...
- Seite 6 Technische Information Mikrofonbuchsenschaltung: PIN 1 Mikrofonleitung PTT-Taste"Empfangskontakt" PIN 2 PIN 3 PTT-Taste "Sendekontakt" PIN 4 nicht benutzt PIN 5 Masse PIN 6 + 12 V für Vorverstärker Oder Selektivruf S-Meter-Schaltung: innerer POI = positiv äuBerer POI= negativ interner Regler für Zusatz-S-Meter: VR 13 Empfängerdaten: Empfindlichkeit besser 1 uv EMK für 20 dB SINAD...
