Ansicht If2008E; Bild 2: Platinenansicht If2008E - Micro-Epsilon If2008A Beschreibung

Beschreibung IF2008

2.2 Ansicht IF2008E

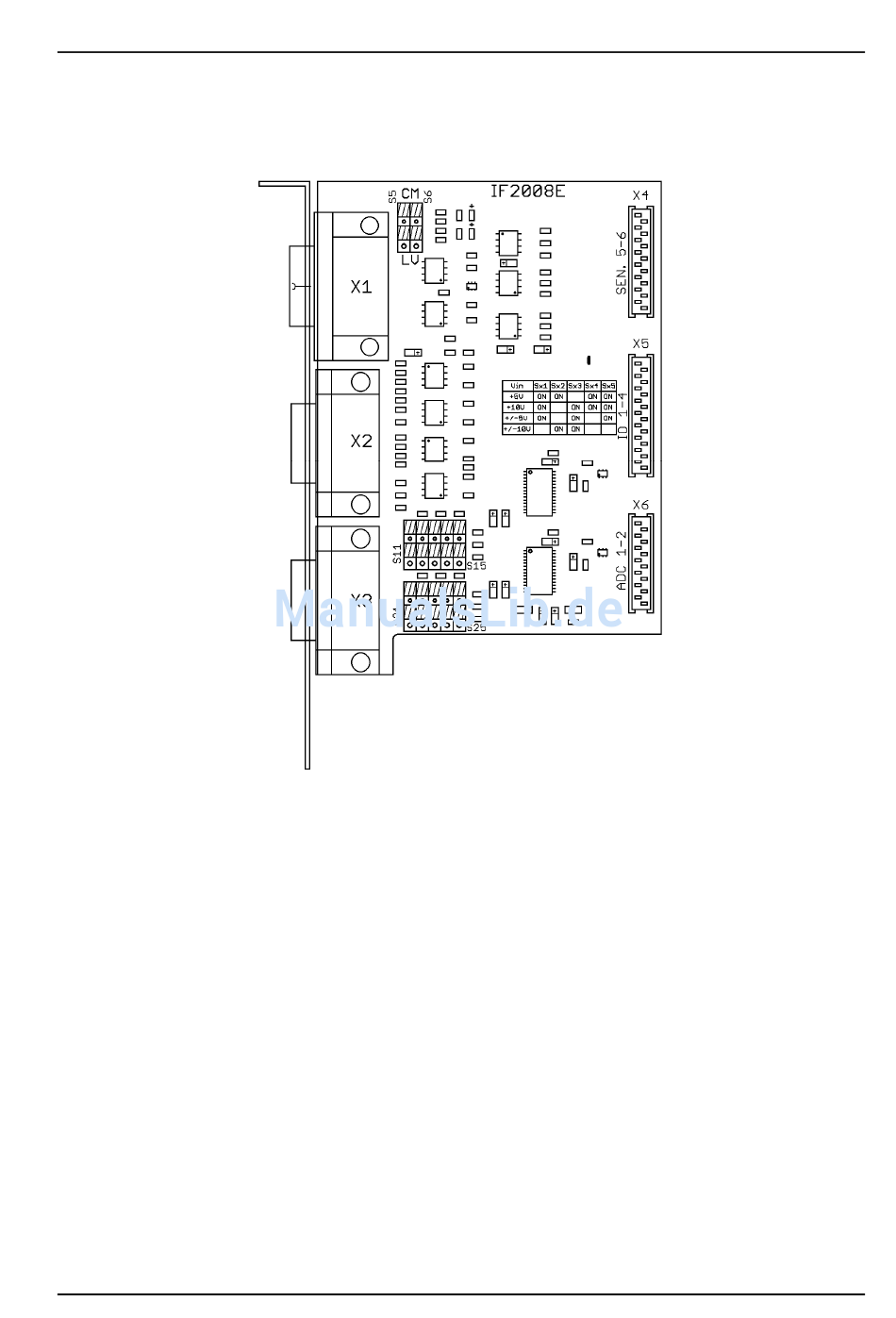

Bild 2: Platinenansicht IF2008E

- X1 = Anschluss für Sensor 5 und 6
- X2 = Anschluss für I/O-Signale
- X3 = Anschluss für Analog-Digital-Converter
- X4 ... X6 = Anschluss für Verbindung zur IF2008A
- S5 u. S6 = Schalter für positiven Trigger-Level
- S11 ... S15 = Schalter für ADC-Level 1
- S21 ... S25 = Schalter für ADC-Level 2
